Руководство по системному администрированию#

О документе#

Настоящий документ является руководством по системному администрированию компонента DS Lab (DSLB) продукта Platform V DataSpace (APT).

Расшифровку основных понятий см. в документе "Термины и определения".

Сценарии администрирования#

Административный интерфейс у компонента отсутствует.

Задачи администратора должны распределяться между специалистами в соответствии с установленными процессами работы на стороне потребителя и могут осуществляться как одним специалистом, так и несколькими.

Администратор DS Lab осуществляет следующие функции:

Администрирование системы разграничения прав в разрезе проектов.

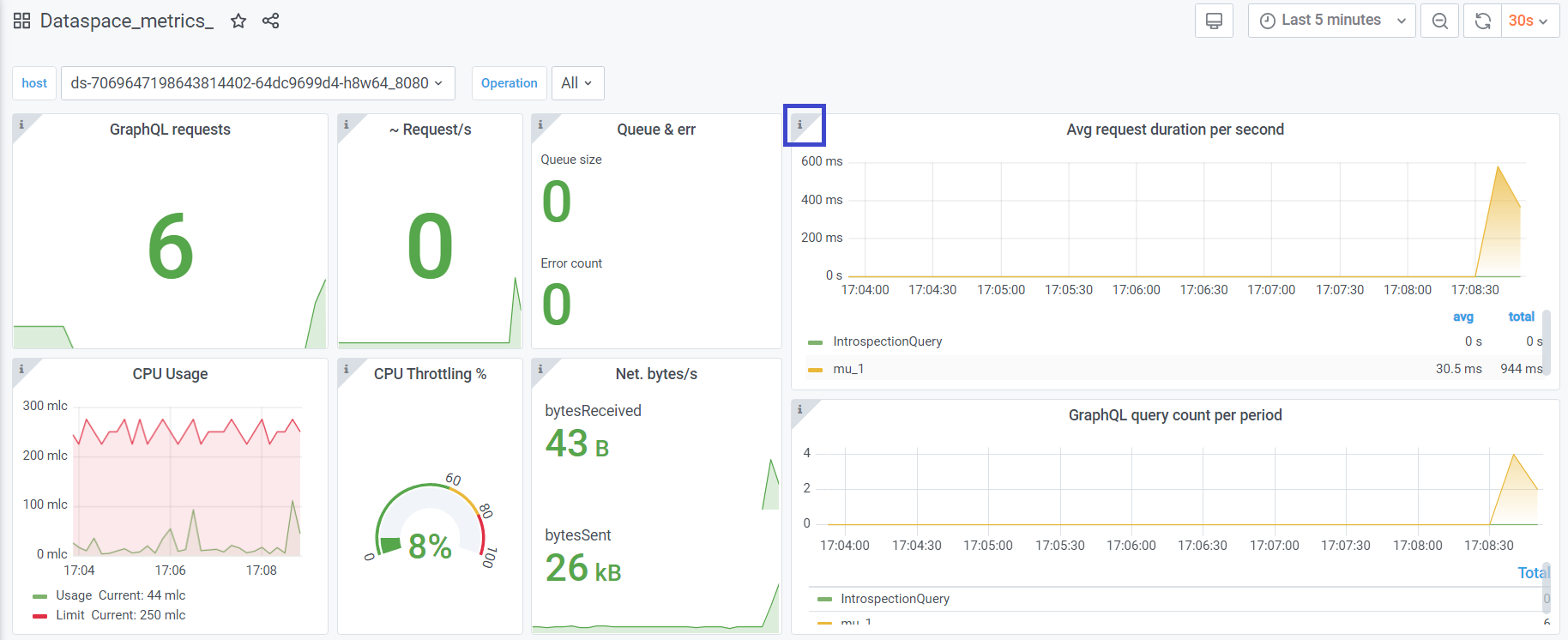

Отслеживание событий мониторинга.
Отслеживание событий системного журнала.
Контроль утилизации пулов потоков.

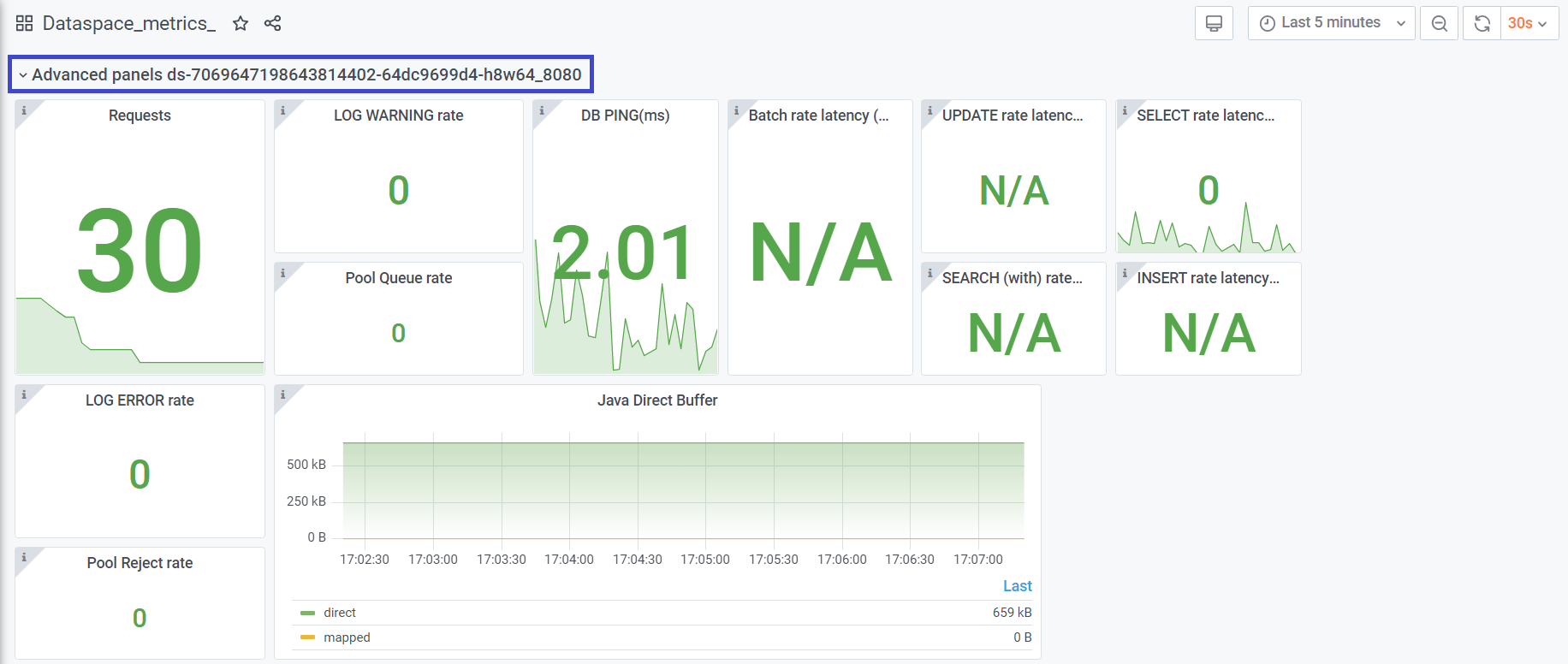

Мониторинг работы сервиса.
Решение возможных технических проблем.

Администрирование системы разграничения прав в разрезе проектов#

В DS Lab предусмотрены механизмы разграничения прав пользователей в разрезе проектов: моделей и выпускаемых на основе данных моделей сервисов. Объектами доступа являются сами проектируемые и выпускаемые пользователями модели (проекты). При создании модели фиксируется ее принадлежность к владельцу (далее — тенанту), определяемому в заголовке owner-id соответствующего HTTP-запроса. Далее при всех последующих запросах к сервису DS Lab также передается заголовок owner-id, ограничивающий доступ только к тем моделям, у которых зафиксирован соответствующий тенант при создании.

Проверка права пользователя системы указывать то или иное значение заголовка owner-id в запросах к сервису возможна двумя способами:

Внешним прокси-сервисом. При таком способе компонент DS Lab встраивается во внешнюю систему. В этом случае внешней системе необходимо самостоятельно контролировать соответствие значения заголовка owner-id пользовательской сессии.
Внутри сервиса DS Lab. При таком способе поступающий HTTP-запрос в заголовке Authorization содержит Json Web Token (JWT), внутри которого в поле tenants содержится JSON-массив строковых значений (тенантов), оперировать которыми разрешено в рамках данной JWT-сессии. В таком случае DS Lab осуществит последовательно проверки:
- корректности JWT посредством JWKS, зафиксированного в настройке check.jwt.jwks сервиса DS Lab;
- наличия в JWT в поле tenants значения, передаваемого в заголовке owner-id.

При невыполнении любой из вышеуказанных проверок HTTP-запрос к сервису DS Lab вернет ошибку с кодом 401: Unauthorized.

Настройки системы разграничения прав, которые требуется задать в spring-конфигурации:

check.iam.info. Возможные значения:
- external: проверка прав пользователя указывать то или иное значение заголовка owner-id осуществляется внешней по отношению к DS Lab системой. Внутри DS Lab проверка не производится.
- internal: значение по умолчанию, проверки внутри DS Lab осуществляются, но в пользовательском интерфейсе DS Lab не будет интеграции с внешней IAM-системой (Identity And Access Management).
- { "url": "{value}", "realm": "{value}", "clientId": "{value}" }: пользовательский интерфейс DS Lab интегрируется с внешней IAM-системой. Внутри JSON-структуры необходимо указать URL-адрес внешнего IAM-провайдера, название пространства и приложения-клиента.
check.jwt.jwks: значение JWKS для проверки JWT, передаваемое в заголовке Authorization HTTP-запроса. Обязательно к заполнению при любом значении настройки check.iam.info, не равному external.
check.jwt.iss: сконфигурированное имя issuer — URL сервера IAM.
check.jwt.aud: сконфигурированное имя приложения-клиента (по умолчанию ds-lab) должно быть в списке в claim aud.
check.jwt.nbfTimeJitter: количество секунд, на которое claim nbf не должен быть больше текущего времени (по умолчанию — 30 сек).
check.jwt.expTimeJitter: количество секунд, на которое claim exp не должен быть меньше текущего времени (по умолчанию — 30 сек).
check.jwt.tenant.clientsFilter: указывается префикс, по которому фильтруются тенанты (по умолчанию — ""). Задавать как regex.
check.jwt.tenant.excludeClients: массив тенантов, которые будут исключены из списка тенантов (по умолчанию — account).

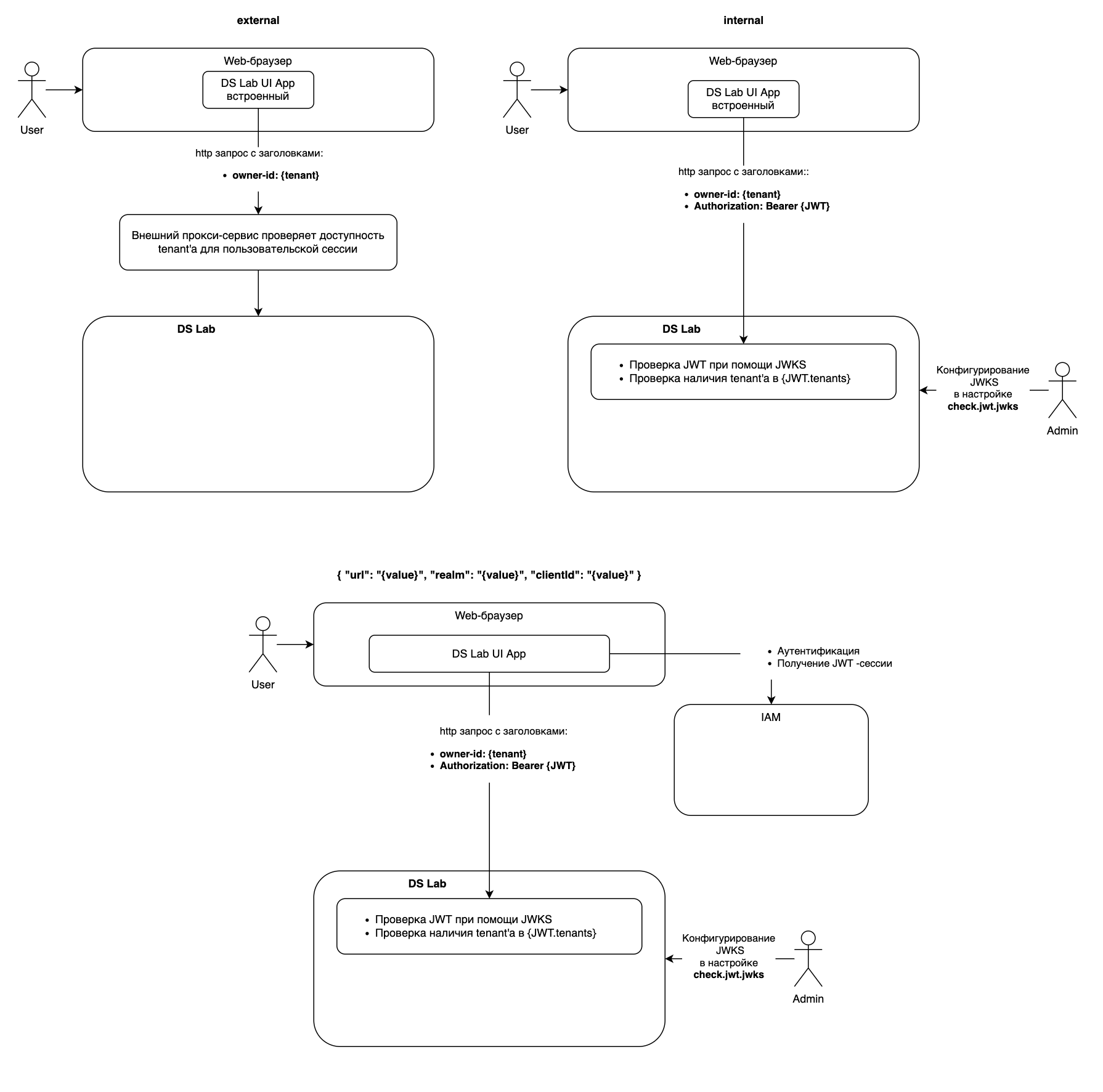

Варианты настройки параметра check.iam.info показаны на диаграмме:

Внимание!
Варианты external/internal не подразумевают отсутствия IAM-системы для аутентификации/авторизации пользователей! В обоих случаях взаимодействие с внешней IAM-системой обеспечивается Web-приложением, встраивающем пользовательские формы DS Lab.

Предусмотрены два режима разграничения доступа внутри тенанта:

без разграничения доступа внутри тенанта — любой конечный пользователь, которому предоставлен доступ к тенанту, имеет права на любые операции с этим тенантом: вносить изменения в модель и конфигурацию, выпускать соответствующие проекты (сервисы).
режим ролевого разграничения доступа — пользователи имеют доступ в соответствии с назначенными им привилегиями.

Настройки IAM#

Примечание
Может использоваться ПО с открытым исходным кодом Keycloak или аналогичная IAM-система.

В IAM для каждого тенанта создается отдельный клиент (OAuth client). Для клиента создается типовая ролевая модель и выполняется настройка маппинга привилегий на access-токен.

В рамках тенанта предоставляется возможность назначать роли для пользователей этого тенанта.

При обращении к DS Lab проверяется, была ли создана для пользователя сессия. Если нет, то он перенаправляется в Keycloak, где открывается форма аутентификации.

После прохождения аутентификации и авторизации Keycloak передает в DS Lab access-токен, содержащий список привилегий пользователя в разрезе доступных ему тенантов. Возможность работы пользователя в тенанте определяется наличием у него какой-либо привилегии в этом тенанте.

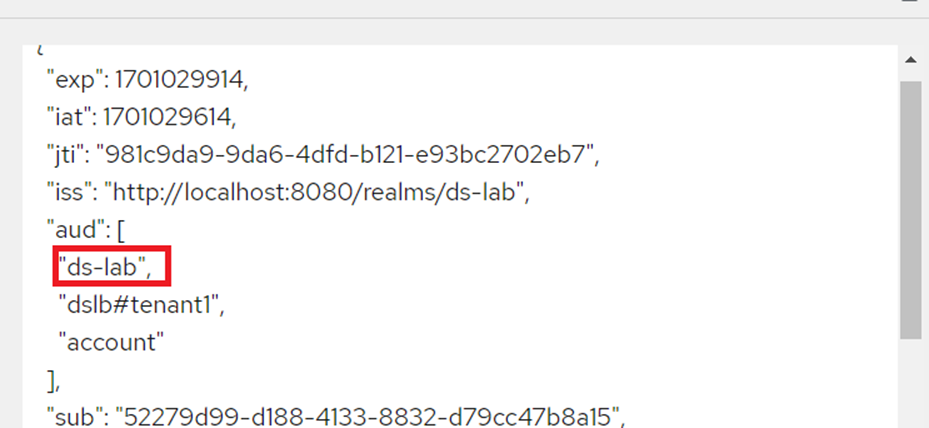

Пример содержимого jwt access token:

{
  "exp": 1702289908,
  "iat": 1702289608,
  "jti": "70c26f8a-7be1-4964-a06d-670f244f1b4d",
  "iss": "http://localhost:8080/realms/ds-lab",
  "aud": [
    "ds-lab",
    "dslb#tenant1",
    "account"
  ],
  "sub": "52279d99-d188-4133-8832-d79cc47b8a15",
  "typ": "Bearer",
  "azp": "ds-lab",
  "session_state": "df80cd2a-50de-447b-88e0-c845ff66fb0d",
  "acr": "1",
  "allowed-origins": [
    "http://ds-lab.apps.sbt.ru",
    "http://localhost:3000"
  ],
  "realm_access": {
    "roles": [
      "default-roles-ds-lab",
      "offline_access",
      "uma_authorization"
    ]
  },
  "resource_access": {
    "dslb#tenant1": {
      "roles": [
        "data-edit",
        "ModelDeveloper",
        "model-list",
        "data-query",
        "data-endpoints",
        "data-dictionary"
      ]
    },
    "account": {
      "roles": [
        "manage-account",
        "manage-account-links",
        "view-profile"
      ]
    }
  },
  "scope": "openid dslab profile email",
  "sid": "df80cd2a-50de-447b-88e0-c845ff66fb0d",
  "email_verified": false,
  "preferred_username": "testuser",
  "given_name": "",
  "family_name": ""
}

В блоке кода выше:

iss — сконфигурированное имя issuer — URL сервера IAM;
aud — сконфигурированное имя приложения-клиента (например, ds-lab) должно быть в списке в claim aud;
scope — должен присутствовать, или проверять claim typ: Bearer (проверка для того, чтобы подтвердить, что это именно access token);
resource_access — перечислены тенанты каждый со своим набором привилегий (и/или ролей — для удобства пользователя).

Имя для клиента IAM, представляющего тенант, рекомендуется составлять из фиксированного префикса и названия тенанта. Выбранный способ именования клиента необходимо соблюдать для всех тенантов.

Примечание
В Keycloak присутствуют клиенты, не относящиеся к тенантам. DS Lab позволяет исключить из обработки таких клиентов либо по заданному списку имен, либо по отсутствию префикса.
Для указания префикса клиентов-тенантов используется настройка DS Lab check.jwt.tenant.prefixToChoose. Для указания списка имен клиентов, исключаемых из тенантов, используется настройка DS Lab check.jwt.tenant.excludeTenants.

Возможность выполнения тех или иных действий с проектами в DS Lab определяется наличием у пользователя соответствующих привилегий.
Пользователь получает привилегии путем назначения ему ролей, агрегирующих привилегии.

Рекомендуется именовать роли с заглавной буквы, так их будет легче отличать от привилегий, имена которых начинаются со строчной буквы.

Пример настройки интеграции c внешней IAM-системой (Keycloak)#

В данном разделе описывается настройка DS Lab в режиме интеграции с внешней IAM-системой на примере ПО с открытым исходным кодом Keycloak.

Инструкция описана для Keycloak версии 22.0.3. Для других версий интерфейс может отличаться, но принцип взаимодействия остается тем же.

Установка и конфигурирование Keycloak для DS Lab#

Необходимо выполнить следующие действия:

Установить и настроить сервис Keycloak согласно эксплуатационной документации данного ПО.
Создать Realm для инсталляции DS Lab. Для этого:
1. Открыть UI установленного в п.1 сервиса Keycloak и войти с правами администратора.

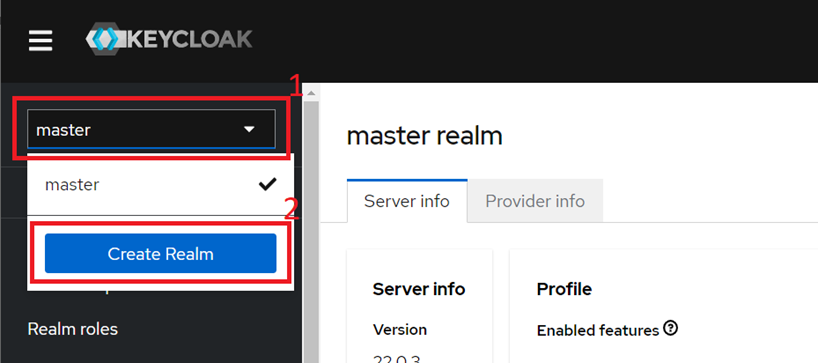

2. В левом верхнем углу раскрыть список доступных Realm (по умолчанию «из коробки» доступен только "realm master") и нажать на кнопку Create Realm.
3. В открывшемся окне ввести наименование в поле Realm name (на рисунке это — "ds-lab") и нажать Create.
Все последующие действия будут производиться в Realm "ds-lab".
Создать Client (клиента) для приложения DS Lab.

Для создания клиента, под которым DS Lab будет обращаться к Keycloak, необходимо:

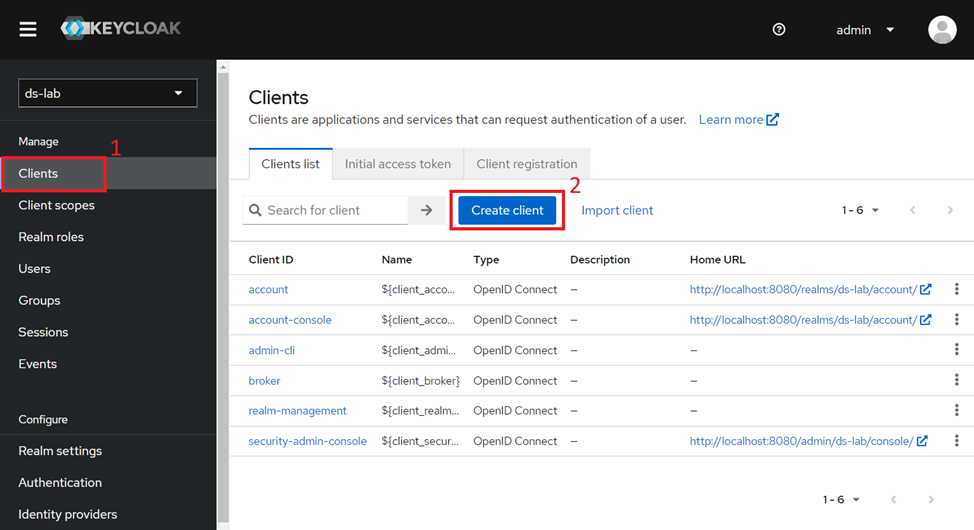

1. Перейти на вкладку Clients и нажать Create client.
1. Ввести имя клиента (на рисунке это — "ds-lab") и нажать Next.

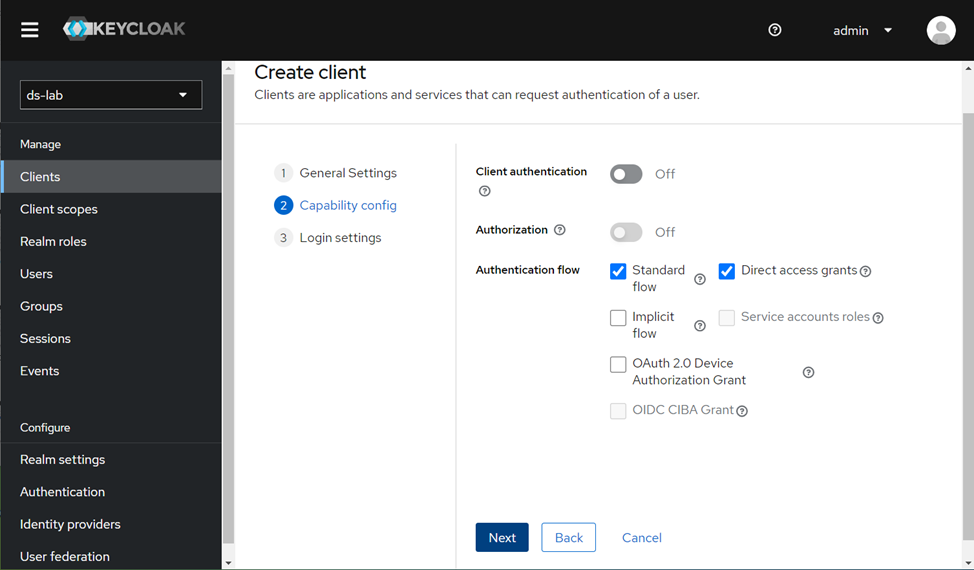

1. На следующей странице нажать Next.
1. На следующей странице в полях Valid Redirect URIs и Web Origins прописать адрес сервиса DS Lab. Проверить, что пункт Standard flow* выбран.

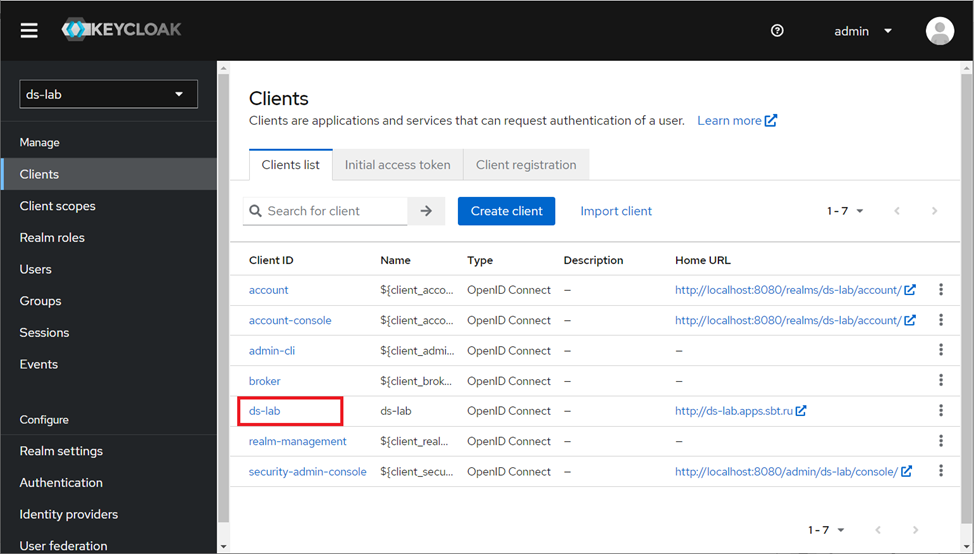

1. Нажать Save. В списке клиентов должен появиться созданный клиент. Перейти на страницу клиента.
Настроить формирование claim aud для access-токена.

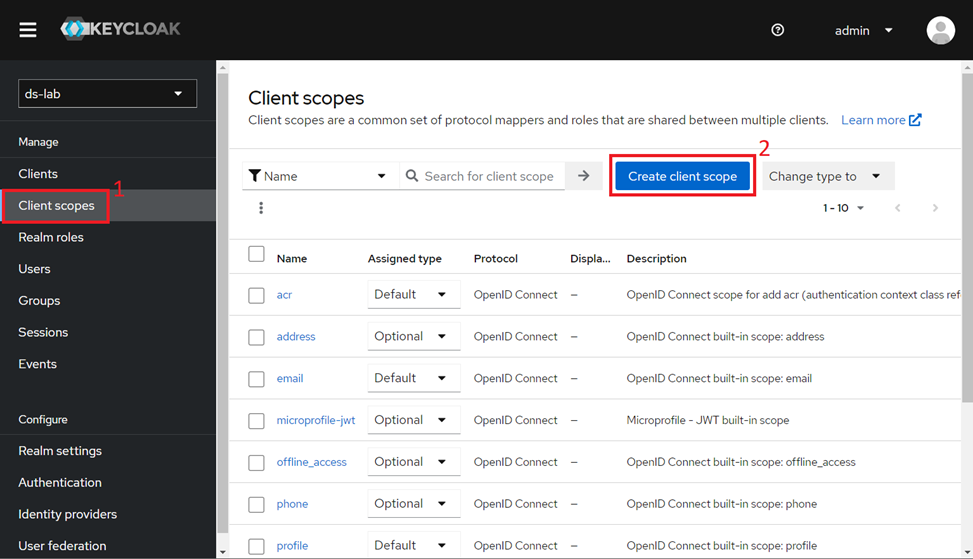

1. Создать дополнительный client scope. Перейти на страницу Client scopes и нажать кнопку Create client scope.

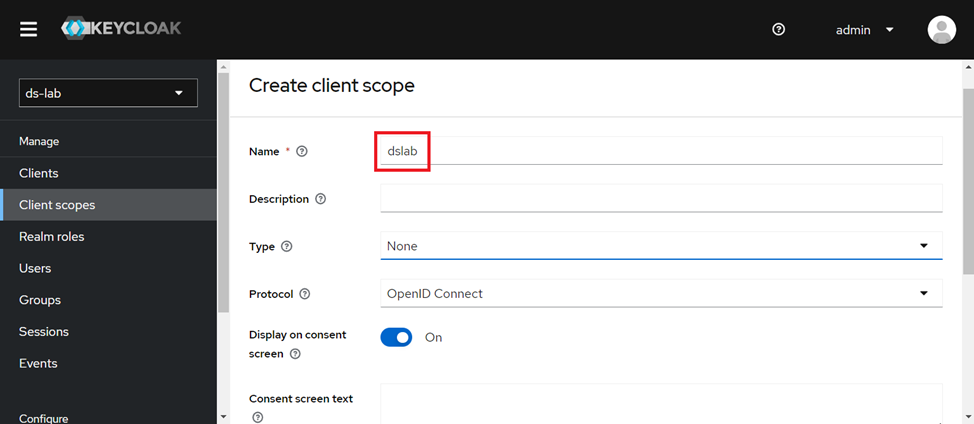

1. В открывшемся окне ввести имя нового client sсope, на рисунке это — "dslab". Нажать Save.

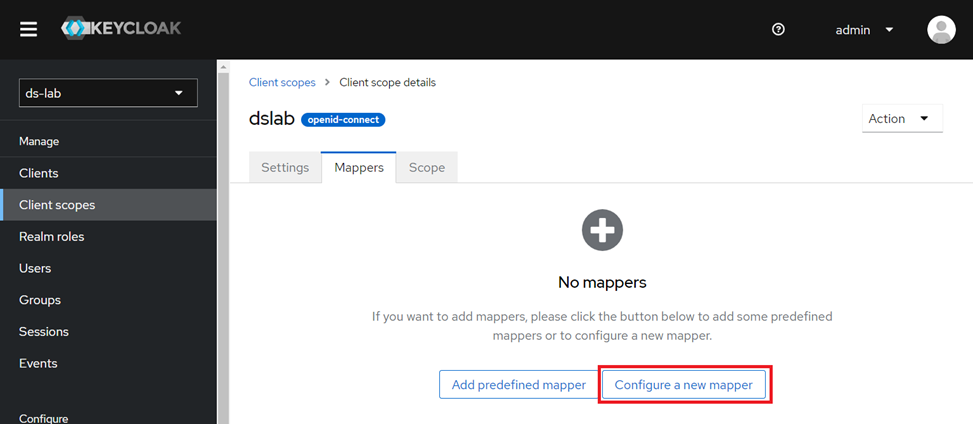

1. В созданном client scope перейти во вкладку Mappers и выбрать Configure a new mapper.

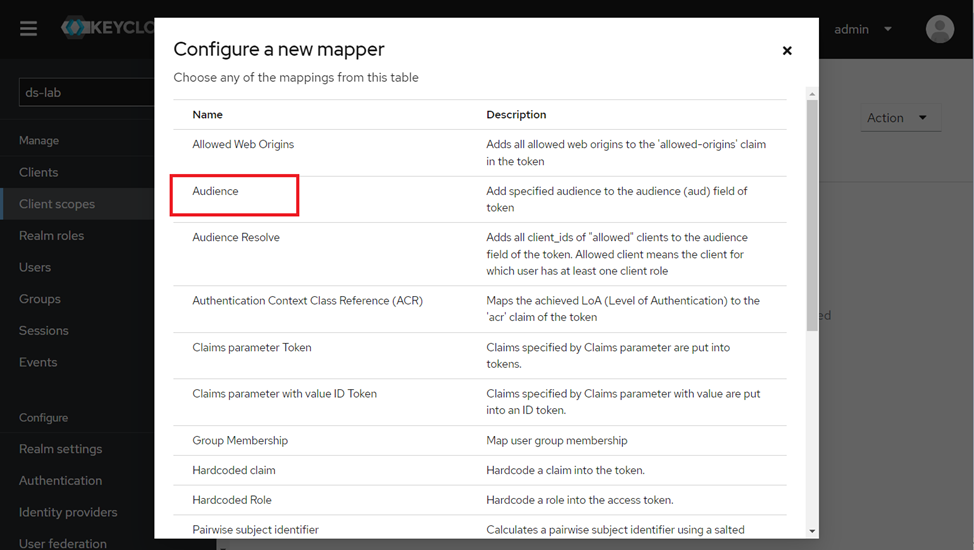

1. Во всплывающем окне выбрать Audience.

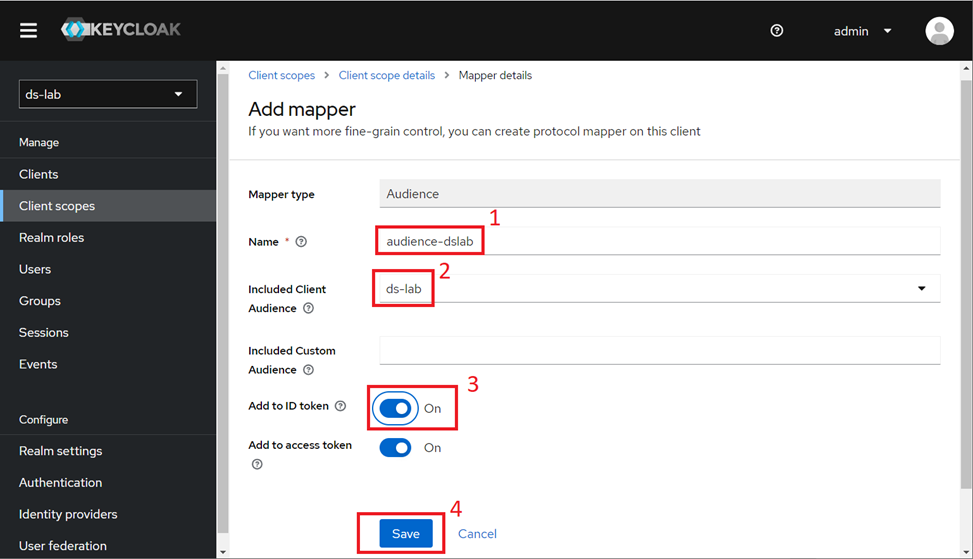

1. В открывшемся окне задать имя mapper. Выбрать клиента DS Lab (на рисунке это — "ds-lab"). Выставить флаг Add to ID token. Нажать Save.

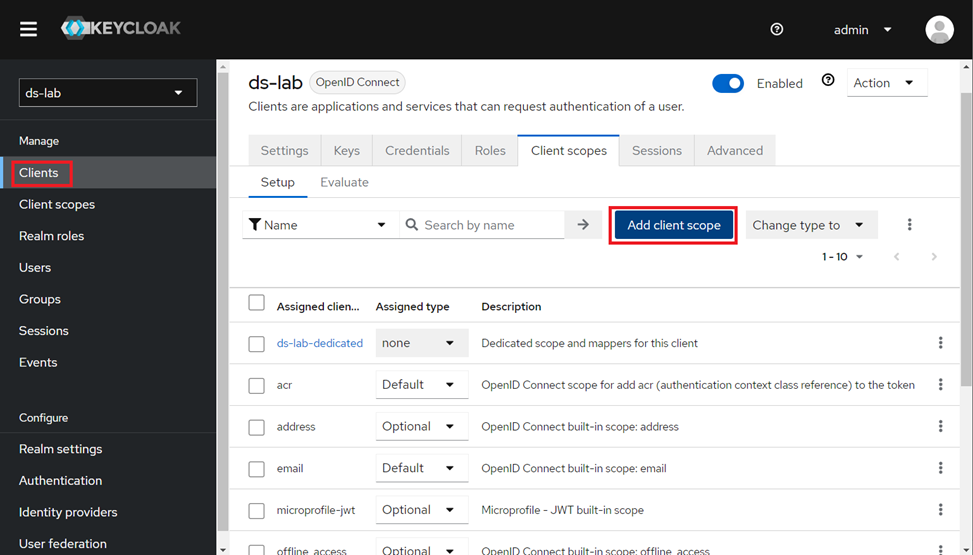

Перейти на страницу Clients, выбрать клиента "ds-lab". Перейти на вкладку Client scopes. Нажать Add client scope.

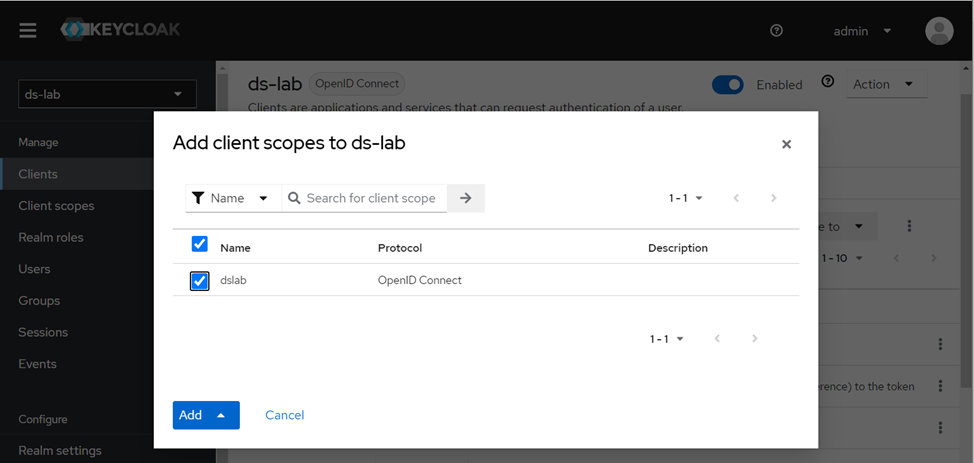

Во всплывающем окне выбрать созданный client scope ds-lab. Нажать Add -> Deafult.

Конфигурирование DS Lab для работы с Realm Keycloak#

Необходимо выполнить следующие действия:

Выгрузить значения JWKS для соответствующего Realm, сделав http-запрос по адресу вида {адрес keycloak}/auth/realms/ds-lab/protocol/openid-connect/certs.
В DS Lab задать URL IAM, Realm и Client, указав в настройке check.iam.info соответствующую JSON-структуру (например, { "url": "", "realm": "{value}", "clientId": "{value}" }).
Указать полученный в п.1 JWKS в настройке check.jwt.jwks.

После выполнения перечисленных действий пользователи UI DS Lab перед началом работы будут переадресовываться для аутентификации на страницу Keycloak IAM, создавая необходимую для работы с DS Lab JWT-сессию.

Создание нового тенанта#

В этом примере создание тенанта включает в себя:

создание клиента (client) в Keycloak;
создание предопределенного набора привилегий DS Lab (в виде набора ролей первого уровня);
создание списка ролей пользователей (в виде композитных ролей).

В примере тенант создается путем импорта из файла, созданного по шаблону client-roles-template.json. В шаблоне вместо имени фактического тенанта указана метка-заполнитель "${tenantName}".

Пример создания тенанта с именем "dslb#tenant1":

Подготовить файл импорта. Для этого:

Открыть файл-шаблона client-roles-template.json.
Заменить все вхождения строки "${tenantName}" на имя создаваемого тенанта "dslb#tenant1".
Сохранить файл с новым именем. Должен получиться файл со следующим содержимым:

{
  "roles": {
    "client": {
      "dslb#tenant1": [
        {"name": "model-config-view","composite": false,"clientRole": true,"attributes": {}},
        {"name": "model-import",     "composite": false,"clientRole": true,"attributes": {}},
        {"name": "data-query",       "composite": false,"clientRole": true,"attributes": {}},
        {"name": "model-deploy",     "composite": false,"clientRole": true,"attributes": {}},
        {"name": "model-edit",       "composite": false,"clientRole": true,"attributes": {}},
        {"name": "data-endpoints",   "composite": false,"clientRole": true,"attributes": {}},
        {"name": "security-edit",    "composite": false,"clientRole": true,"attributes": {}},
        {"name": "data-dictionary",  "composite": false,"clientRole": true,"attributes": {}},
        {"name": "model-export",     "composite": false,"clientRole": true,"attributes": {}},
        {"name": "model-config-edit","composite": false,"clientRole": true,"attributes": {}},
        {"name": "data-edit",        "composite": false,"clientRole": true,"attributes": {}},
        {"name": "model-create",     "composite": false,"clientRole": true,"attributes": {}},
        {"name": "model-delete",     "composite": false,"clientRole": true,"attributes": {}},
        {"name": "model-list",       "composite": false,"clientRole": true,"attributes": {}},
        {"name": "model-view",       "composite": false,"clientRole": true,"attributes": {}},
        {"name": "security-view",    "composite": false,"clientRole": true,"attributes": {}},
        {
          "name": "ModelAdmin",
          "description": "model-create, model-deploy, model-delete, model-config-view, model-config-edit, model-list",
          "composite": true,"composites": {"client": {"dslb#tenant1": ["model-list","model-create","model-config-view","model-config-edit","model-deploy","model-delete"]}},
          "clientRole": true,"attributes": {}
        },
        {
          "name": "ModelDeveloper",
          "description": "model-list, data-query, data-edit, data-endpoints, data-dictionary",
          "composite": true,"composites": {"client": {"dslb#tenant1": ["model-list","data-endpoints", "data-edit","data-query","data-dictionary"]}},
          "clientRole": true,"attributes": {}
        },
        {
          "name": "ModelSecurityViewer",
          "description": "security-view, model-list",
          "composite": true,"composites": {"client": {"dslb#tenant1": ["model-list","security-view"]}},
          "clientRole": true,"attributes": {}
        },
        {
          "name": "ModelSecurityEditor",
          "composite": true,"composites": {"client": {"dslb#tenant1": ["model-list","security-view","security-edit"]}},
          "clientRole": true,"attributes": {}
        },
        {
          "name": "TenantOperator",
          "description": "model-import, model-export, model-view, model-deploy, model-config-view, data-endpoints, model-list, data-dictionary",
          "composite": true,"composites": {"client": {"dslb#tenant1": ["model-list", "model-view", "model-config-view","model-import","data-endpoints", "model-deploy", "data-dictionary", "model-export"]}},
          "clientRole": true,"attributes": {}
        },
        {
          "name": "ModelViewer",
          "composite": true,"composites": {"client": {"dslb#tenant1": ["model-list","model-view"]}},
          "clientRole": true,"attributes": {}
        },
        {
          "name": "DataQuery",
          "description": "model-list, data-query",
          "composite": true,"composites": {"client": {"dslb#tenant1": ["model-list","data-query"]}},
          "clientRole": true,"attributes": {}
        },
        {
          "name": "ModelEditor",
          "composite": true,"composites": {"client": {"dslb#tenant1": ["model-list","model-view","model-edit","model-create","model-import"]}},
          "clientRole": true,"attributes": {}
        },
        {
          "name": "Tenant Admin",
          "composite": true,"composites": {"client": {"dslb#tenant1": []}},
          "clientRole": true,"attributes": {}
        }
      ]
    }
  },
  "clients": [
    {
      "clientId": "dslb#tenant1",
      "enabled": true,
      "protocol": "openid-connect",
      "publicClient": true,
      "fullScopeAllowed": true,
      "standardFlowEnabled": true,
      "implicitFlowEnabled": false,
      "directAccessGrantsEnabled": false,
      "serviceAccountsEnabled": false
    }
  ]
}

Импортировать файл тенанта в realm. Для этого:

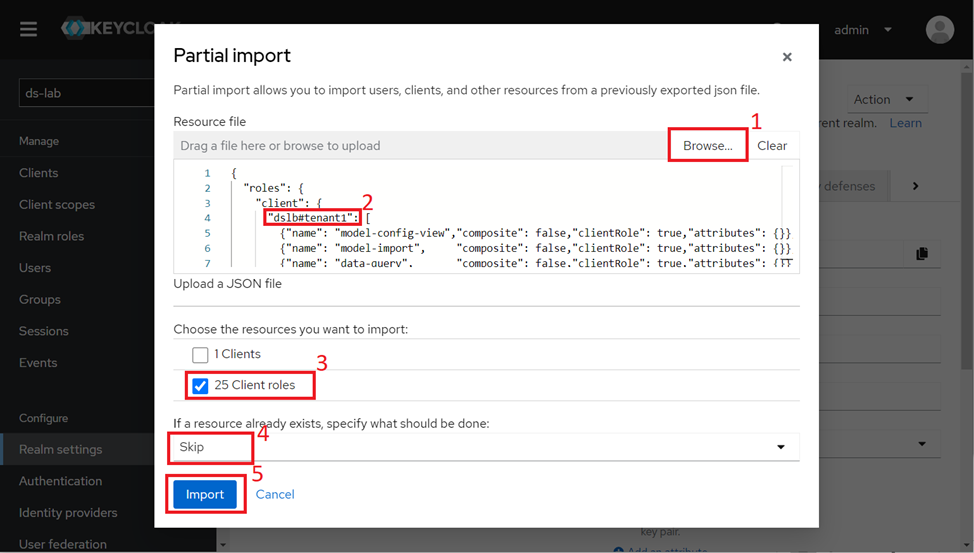

1. Перейти на страницу Realm settings, раскрыть меню Action и выбрать Partial import.
2. Во всплывающем окне выбрать подготовленный на шаге 1 файл импорта (на рисунке ниже — 1).
3. В окне отображения содержимого файла убедиться, что используется нужное имя клиента-тенанта (на рисунке ниже — 2).
4. Выбрать импорт клиента и ролей (на рисунке ниже — 3).
5. Выбрать действие, применяемое при существовании импортируемого объекта (рекомендуемое значение — "skip") (на рисунке ниже — 4). Нажать Import (на рисунке ниже — 5).

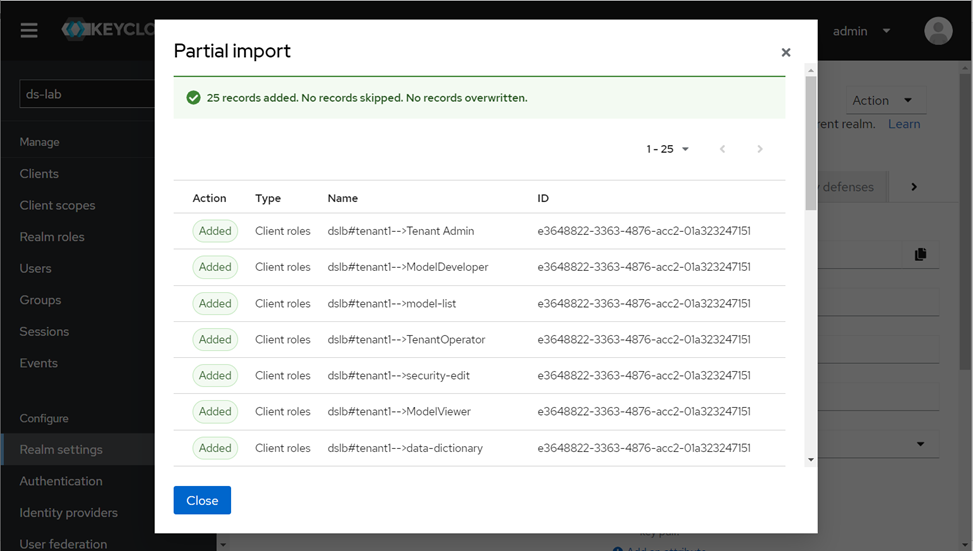

  Должно появиться окно, аналогичное представленному ниже.

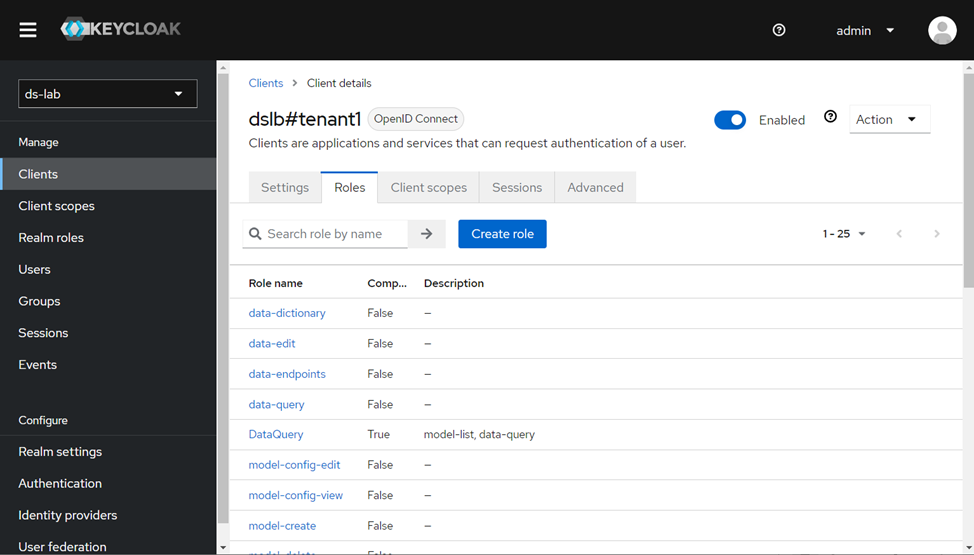

1. Перейти на страницу соответствующего клиента-тенанта во вкладку Roles и убедиться, что привилегии и базовые роли успешно импортировались.
При необходимости можно вручную добавить дополнительные роли, назначив им необходимые привилегии или скорректировать импортированные роли:

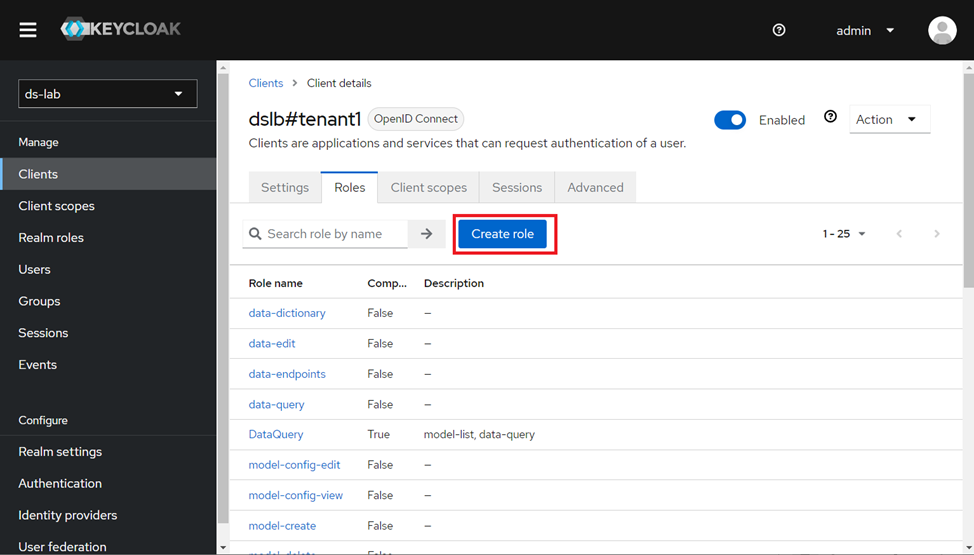

1. Для создания роли нажать Create.

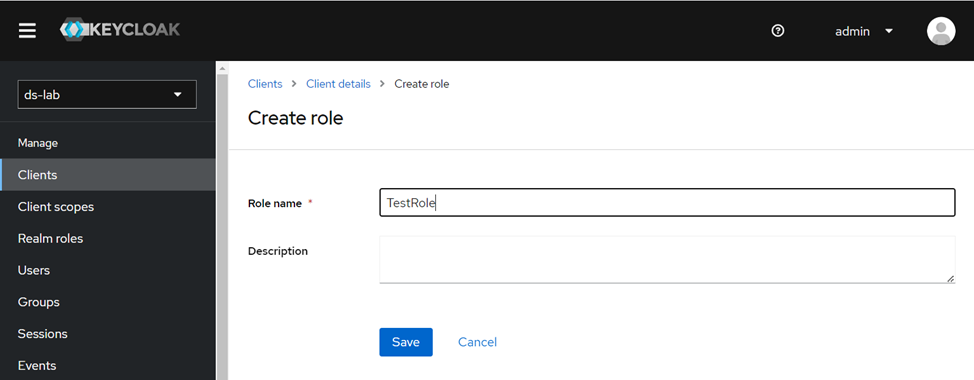

2. В открывшемся окне указать наименование роли.

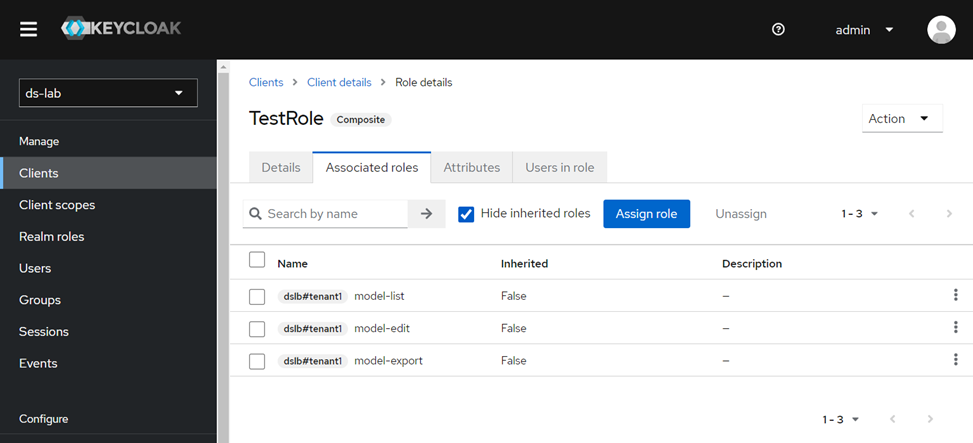

3. Привязать нужные привилегии к созданной роли. Для этого:

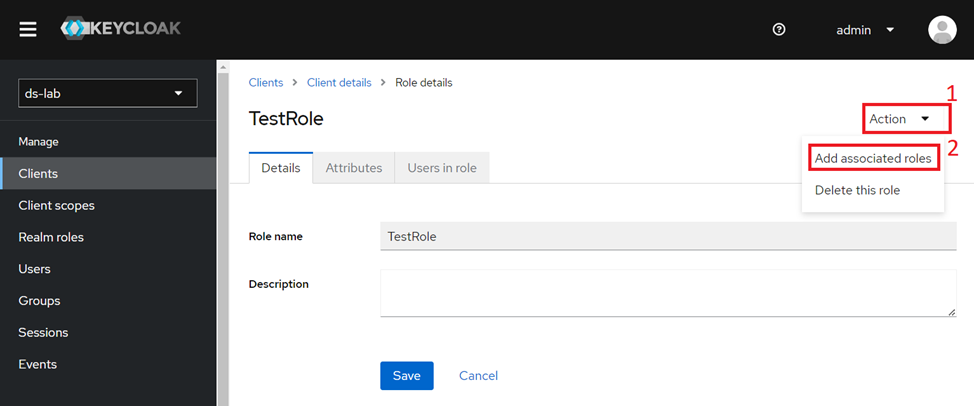

4. Нажать Action и выбрать Add associated roles.

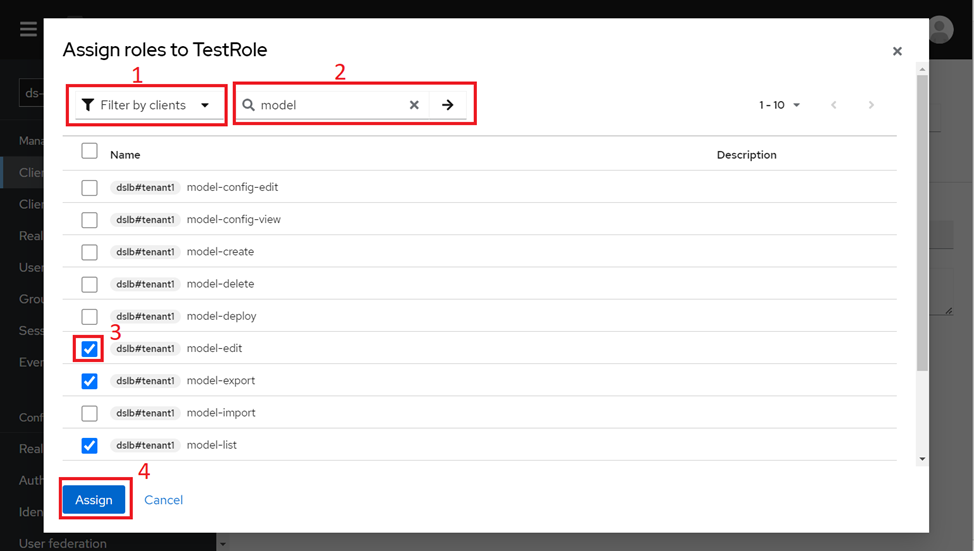

5. Во всплывающем окне необходимо переключить фильтр на фильтрацию по ролям клиентов, а не realm (на рисунке ниже — 1).
6. Дополнительно можно задать фильтр по имени роли или тенанта (на рисунке ниже — 2).
7. Выбрать необходимые привилегии (на рисунке ниже — 3) и нажать Assign (на рисунке ниже — 4).
Примечание
Создание клиента и ролей можно выполнить вручную, но привилегии рекомендуется всегда импортировать из файла.

Ручное создание тенанта#

Создание клиента-тенанта аналогично созданию клиента "ds-lab" с тем отличием, что не указываются URL (т.к. обращений к Keycloak под этими клиентами не предусматривается).

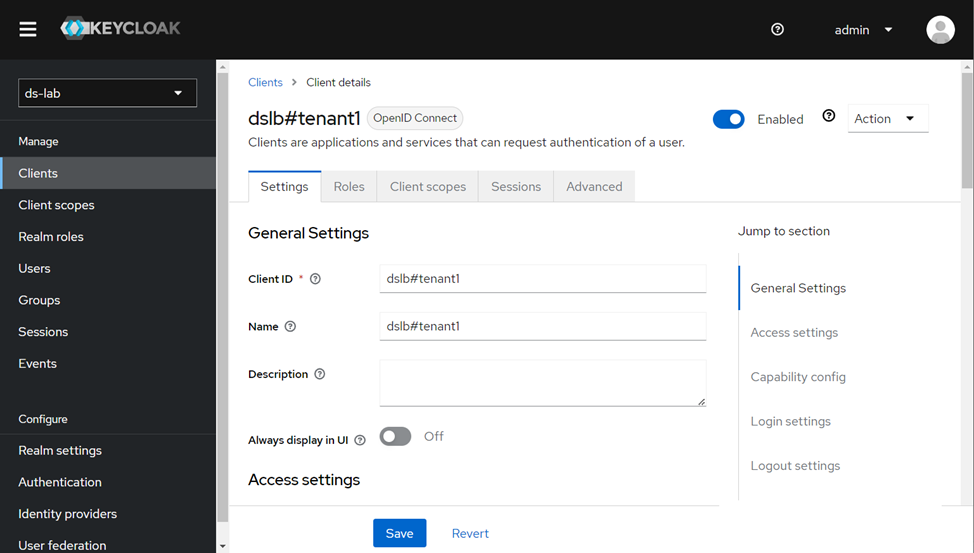

Для примера создадим клиент-тенант "dslb#tenant1":

На странице клиента-тенанта не должно быть вкладки Credentials.

Назначение пользователям ролей#

Для назначения пользователю ролей необходимо выполнить следующие действия:

При необходимости добавить в realm нового пользователя:

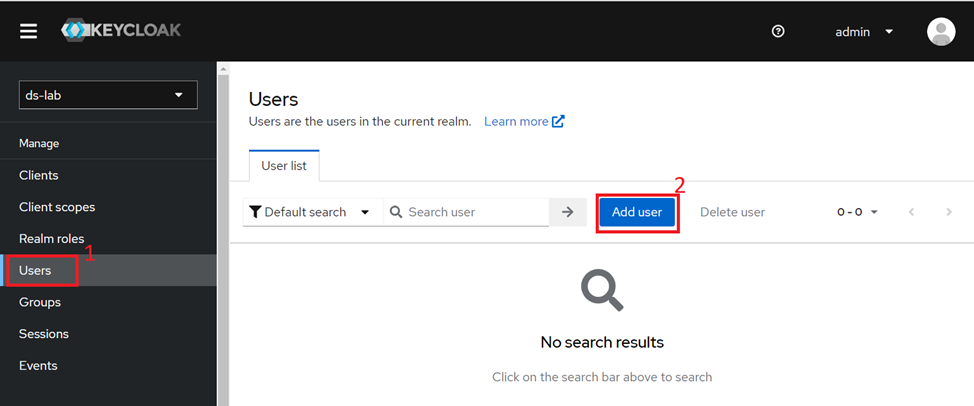

1. Перейти на страницу Users и добавить нового пользователя "testuser".

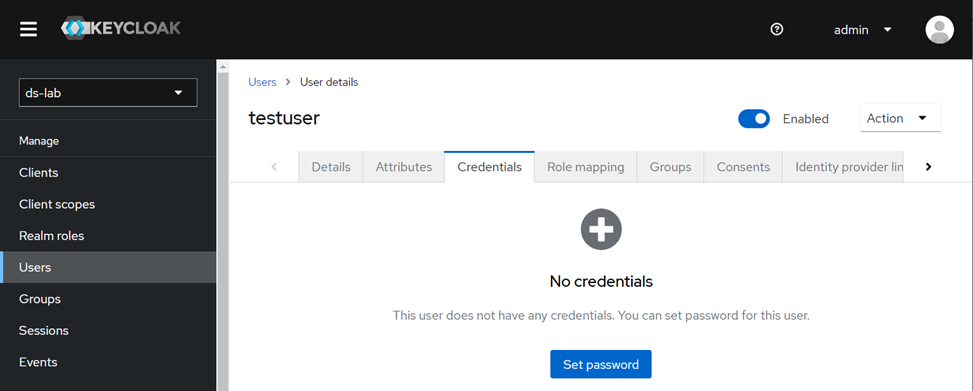

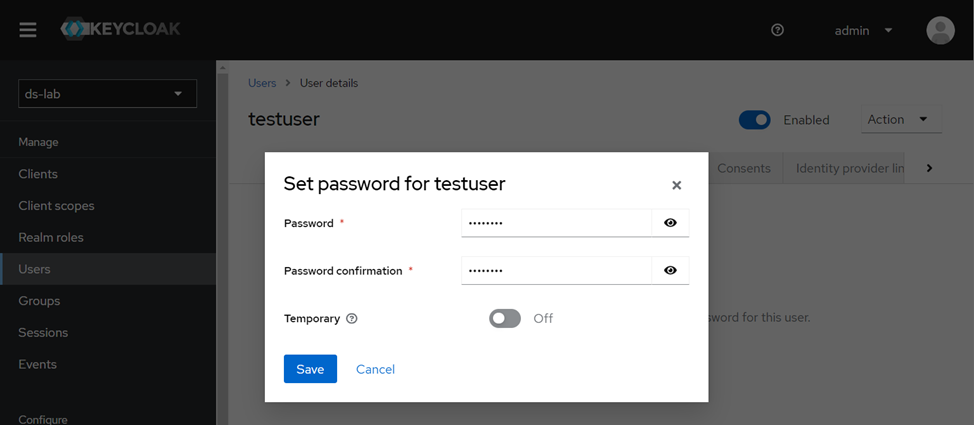

2. На вкладке Credentials задать пользователю пароль (временный или постоянный):
Назначить пользователю роли:

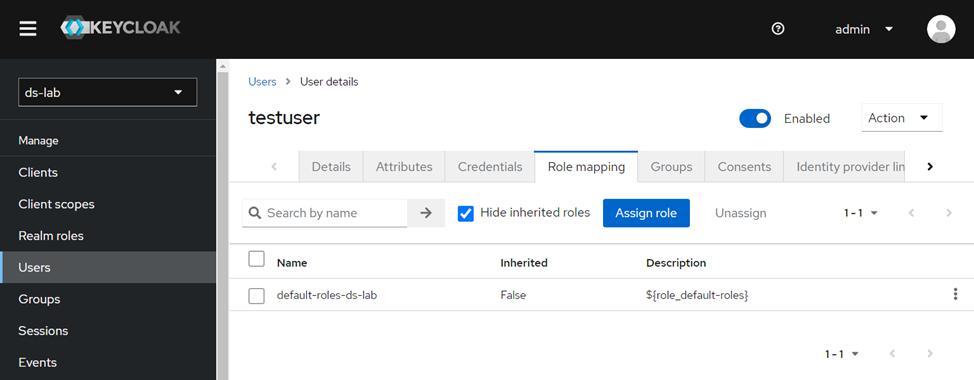

1. Перейти на страницу Users, открыть вкладку Role mappings и нажать Assign role.

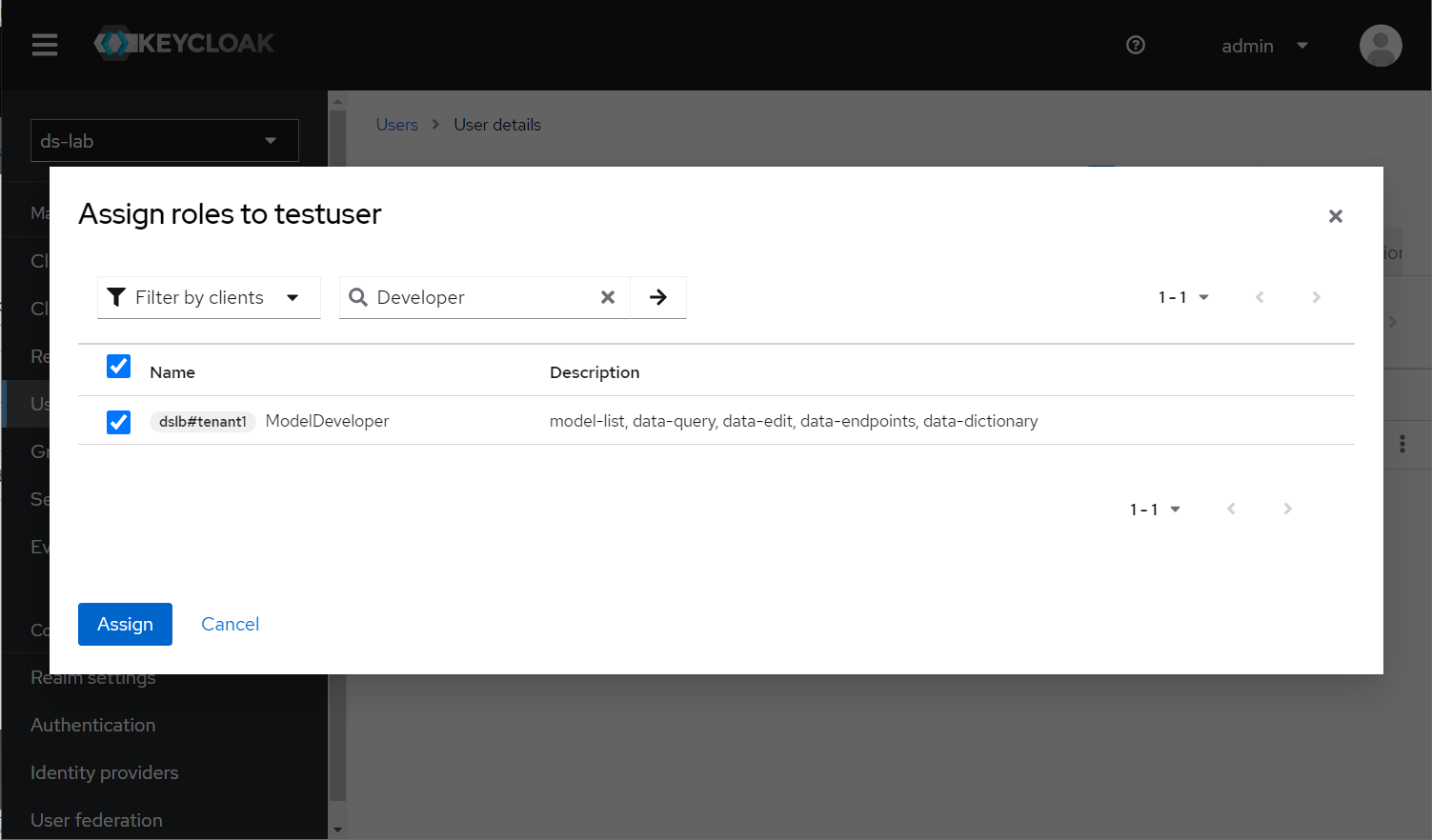

2. В фильтре выбрать Filter by client, выделить нужные роли (в примере — роль "ModelDeveloper").
3. Сняв флаг Hide inherited roles, можно увидеть полный перечень привилегий, назначенных пользователю.

Проверка настройки#

Для проверки настройки необходимо просмотреть состав формируемого пользователю access-токена. Для этого:

Перейти на страницу Clients (на рисунке ниже — 1), выбрать клиента "ds-lab".
Далее перейти на вкладку Client Scopes (на рисунке ниже — 2) и выбрать нужного пользователя из выпадающего списка (на рисунке ниже — 3).
Выбрать Generated access token (на рисунке ниже — 4). Перечень ролей и привилегий пользователя в разрезе доступных тенантов будет приведен в claim resource_access.

Внимание!
Нужно убедиться, что в claim aud присутствует ds-lab, если же нет — проверить, что действия по созданию client scopes для клиента ds-lab выполнены в полном объеме.

События системного журнала#

Сервис DS Lab построен на базе сервиса DataSpace. Детально о событиях системного журнала можно ознакомиться в разделе "События системного журнала" документа "Руководство по системному администрированию" компонента DataSpace Core продукта Platform V DataSpace.

Идентификатор компонента DS Lab в лог-записях зависит от настроек логирования на стороне потребителя.

События мониторинга#

Сервис DS Lab построен на базе сервиса DataSpace. Детально о событиях мониторинга можно ознакомиться в разделе "События мониторинга" документа "Руководство по системному администрированию" компонента DataSpace Core продукта Platform V DataSpace.

Пулы потоков обработки запросов и подключений к БД#

Сервис DS Lab построен на базе сервиса DataSpace. Детально о пулах потоков можно ознакомиться в разделе "Пулы потоков обработки запросов и подключений к БД" документа "Руководство по системному администрированию" компонента DataSpace Core продукта Platform V DataSpace.

Мониторинг работы сервиса#

После выпуска модели (см. раздел "Выпуск модели" документа "Руководство оператора") становится доступна доска мониторинга работы выпущенного сервиса.

Для просмотра доски мониторинга необходимо открыть вкладку Детали и перейти по ссылке на dashboard.

На доске отображаются основные метрики для мониторинга работы сервиса, например:

общее количество GraphQL-запросов;
приблизительное количество всех запросов в секунду;
глубина очереди накапливаемых запросов;
утилизация CPU;
процент принудительного ограничения выделяемого времени CPU для контейнера;
количество принятых/отправленных байт;
утилизация дискового пространства базой данных и др.

Более детальная информация о каждой метрике отображается при наведении курсора на символ i, расположенный в левом верхнем углу элемента метрики:

Помимо основных метрик имеется ряд дополнительных метрик мониторинга работы сервиса, которые расположены в раскрываемой области Advanced panels:

Часто встречающиеся проблемы и пути их устранения#

Сервис DS Lab построен на базе сервиса DataSpace. Детально о встречающихся проблемах можно ознакомиться в разделе "Часто встречающиеся проблемы и пути их устранения" документа "Руководство по системному администрированию" компонента DataSpace Core продукта Platform V DataSpace.
