Общее описание интерфейса Batch Scheduler#

Главный экран и боковое меню#

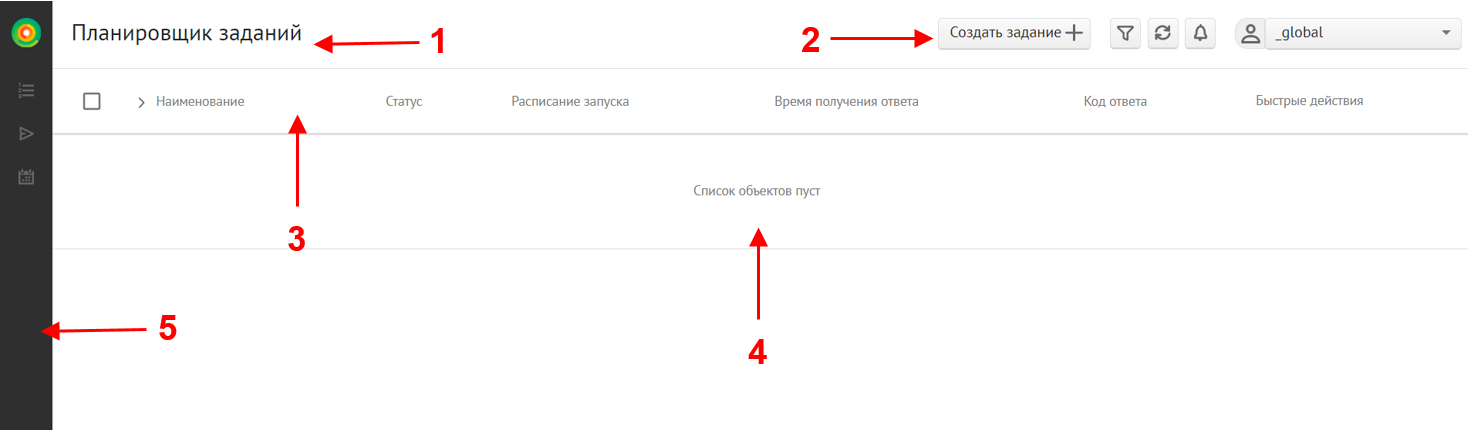

При входе в Batch UI пользователю доступны:

1 — Наименование текущей страницы

2 — Панель управления:

  • кнопка Создать задание (Create Job);

  • кнопка Загрузить файл (Upload file);

  • кнопка Фильтры (Filters);

  • кнопка Обновить (Update);

  • кнопка Ошибки выполнения заданий (Job execution errors);

  • индикатор текущего активного тенанта (выпадающий список для выбора тенанта).

3 — Заголовок таблицы: Наименование (Job name), Статус (Job state), Расписание запуска (Launch schedule), Время получения ответа (Response time), Код ответа (Response code), Быстрые действия (Actions).

4 — Список объектов.

5 — Боковое меню (по умолчанию свернуто).

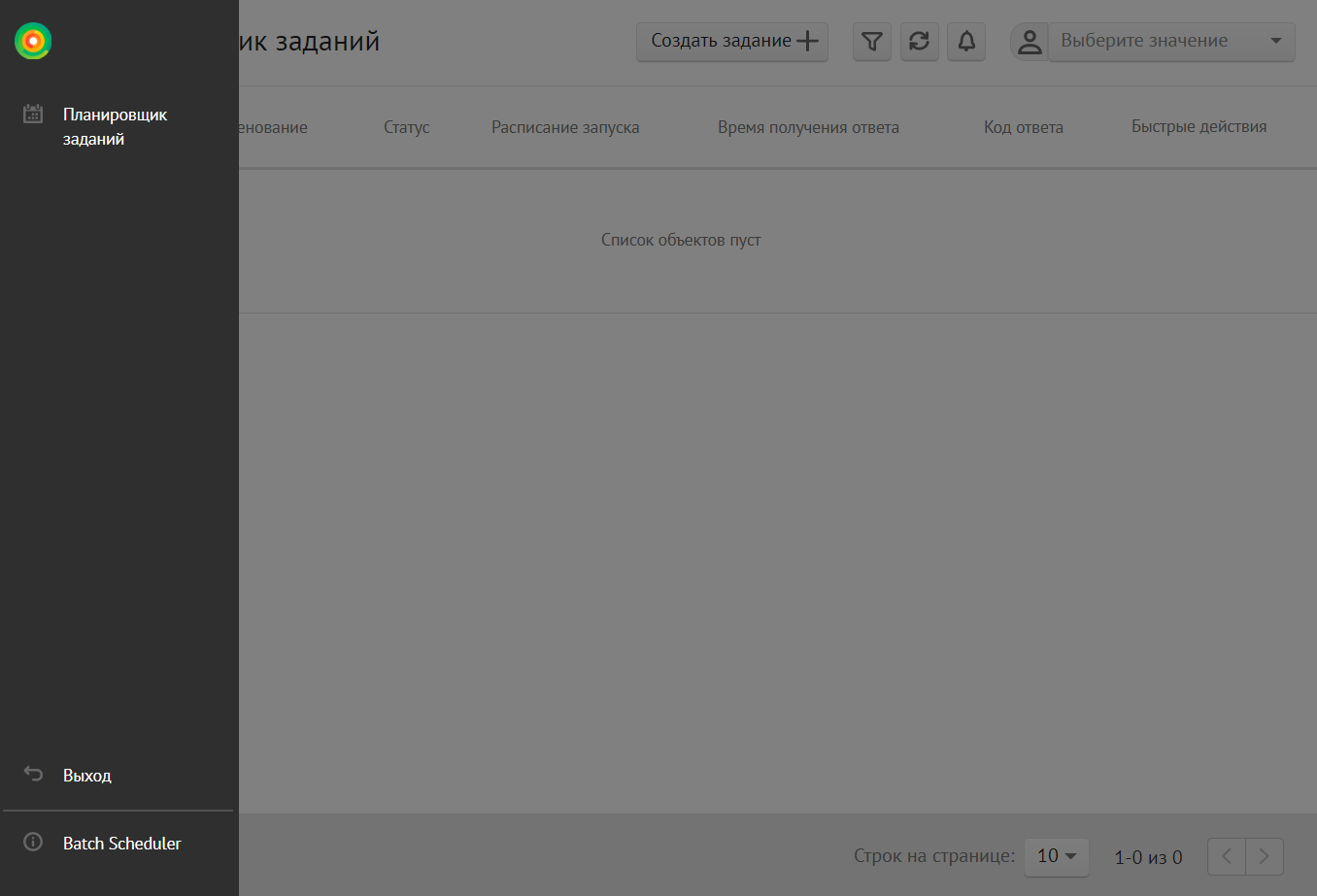

При нажатии на свернутое боковое меню оно раскрывается полностью. В боковом меню пользователю доступны:

  • пункты меню для переключения между страницами Batch UI (Планировщик Заданий (Jobs), Очереди задач (Tasks Queues), Задачи (Tasks)). Доступно при совместном использовании компонентов Batch Task и Batch Scheduler;

  • кнопка Выход (Logout) для выхода из учетной записи;

  • кнопка информации о версии Планировщика заданий.

Фильтр#

Note

Подробнее о работе с фильтром списка Заданий в разделе «Работа с фильтром».

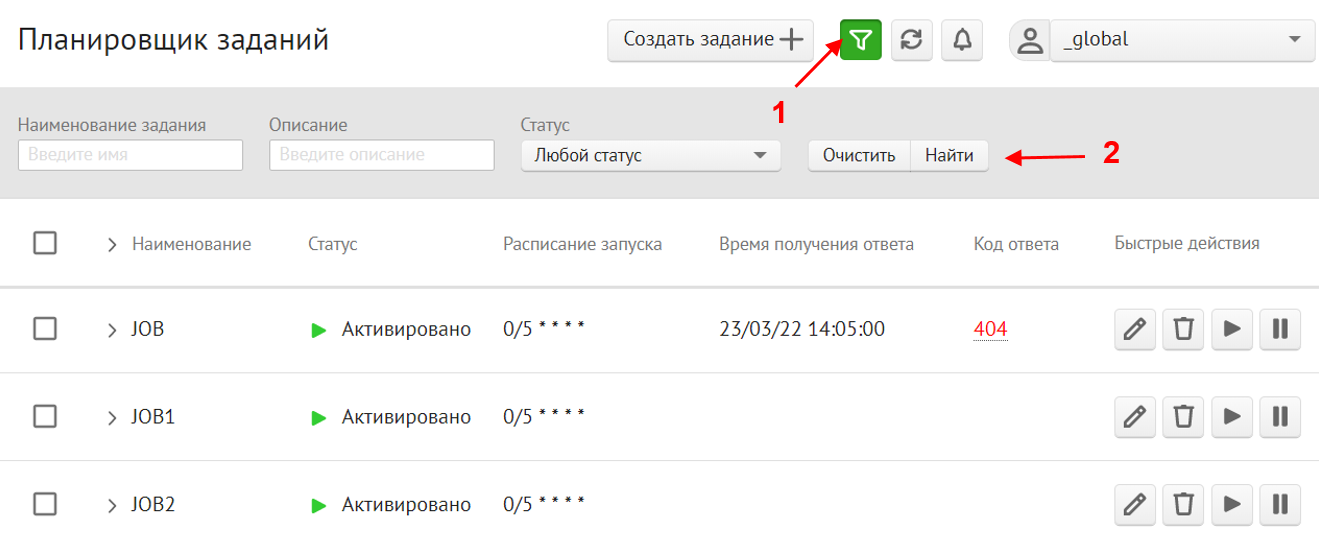

При работе с фильтром списка Заданий пользователю доступны:

  1. Кнопка Фильтры (Filters) для раскрытия/скрытия панели фильтров.

  2. Панель фильтров:

    • поля ввода значений: Наименование задания (Job name), Описание (Description), Статус (State);

    • кнопки: Очистить (Clear), Найти (Find).

Обновление данных#

Кнопка Обновить (Update) помогает пользователю получить обновленный список Заданий: количество, наименование, статус, расписание запуска (при изменении), время получения ответа, код ответа.

Список объектов#

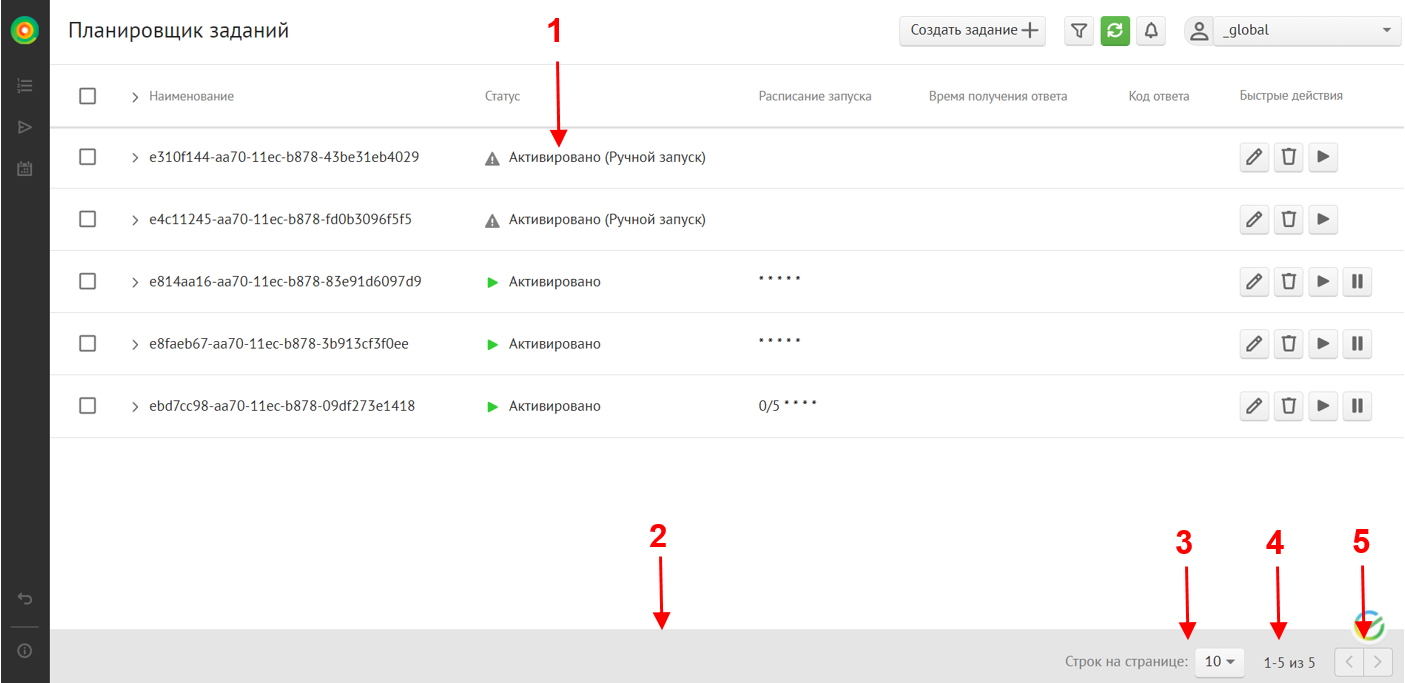

Список объектов в таблице Планировщика заданий содержит:

1 — Элементы списка — Задания.

2 — Панель управления отображением списка Заданий.

3 — Элемент управления количества отображаемых строк в таблице.

4 — Индикация порядковых номеров Заданий, отображаемых на текущей странице, и общего количества элементов в таблице.

5 — Индикация номеров страниц и переключение между страницами таблицы.

Информация о версиях компонентов сервиса#

Для просмотра информации о версиях сервиса в нижней части бокового меню нажмите на кнопку информации:

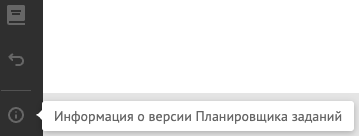

  • если боковая панель меню свернута:

  • если боковая панель меню развернута:

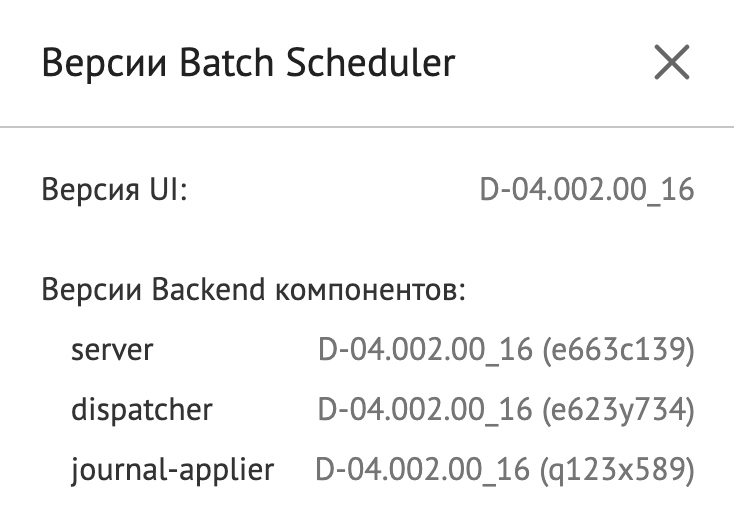

На странице Планировщик заданий (Jobs) отображается модальное окно со следующими данными:

  1. Информация о UI-компоненте: номер сборки Nexus-артефакта (например: D-04.002.00_16).

  2. Информация о Backend-компонентах с указанием номера сборки Nexus-артефакта (например: D-04.002.00_16) и номера сборки артефакта (первые 8 символов).
