Настройка интеграции Kintsugi (DBCM)#

Настройка интеграции Kintsugi (DBCM) делится на следующие части:

• Настройка интеграции Kintsugi (DBCM) с внешними сервисами;

• Настройка интеграции сервиса AgentWay с системой Kintsugi agent (DBDA).

Настройка интеграции Kintsugi (DBCM) с внешними сервисами#

Для интеграции с внешними сервисами выполните следующие этапы настройки:

• HashiCorp Vault/Secret Management System (далее – SecMan).

• Istio.

• Platform V Monitor (OPM): Business Services (BUSE).

• Platform V IAM SE (IAM): KeyCloak.SE (KCSE).

• Platform V IAM SE (IAM): IAM Proxy (AUTH).

• Система логирования.

• Система мониторинга.

Для завершения настройки интеграции произведите конфигурацию сетевого доступа для взаимодействия с внешними сервисами.

Настройка интеграции с HashiCorp Vault/SecMan#

1. Задайте значение true параметру global.vault.enabled в файлах ./helm/application/kintsugi/values.yaml и ./helm/application/istio-kintsugi/values.yaml.

   Примечание

   Для файлов ./helm/application/kintsugi/values.yaml и ./helm/application/istio-kintsugi/values.yaml:

   • ./ – путь DBM-X.X.X-XX-distrib/DBM-X.X.X-XX-owned-distrib/package/conf/ до каталога helm;

   • имя каталога package может изменяться на package 2 или package 3 в зависимости от порядка распаковки архивов из папки DBM-X.X.X-XX-owned-distrib.

2. Для корректной интеграции с SecMan сгенерируйте и добавьте секреты в KV-хранилище. Пример конфигурации секретов для SecMan.

3. Для доступа к хранилищу секретов определите следующие параметры в файлах с конфигурацией helm-шаблона:

   Параметр	Пример	Описание
   secman.storage_path	/STORAGE_NAME	Путь к хранилищу секретов
   secman.role	role-ga-secman-kintsugi	Роль для доступа к хранилищу секретов
   secman.namespace	SECRET_NAMESPACE	Пространство для хранилища секретов
   secman.host	secman.kintsugi.example.test	Адрес хранилища секретов
   secman.port	5555	Порт хранилища секретов
   secman.resolution	DNS	Способ разрешения доменного имени сервиса (DNS/STATIC)

Настройка интеграции с Istio#

Произведите настройку Istio согласно документации разработчика.

Если есть возможность подключить пространство имен к коммунальному Istio, при опциональном использовании Red Hat OpenShift, добавьте пространство имен в Service Mesh Member Role. Ссылка на документацию по OpenShift Service Mesh (опционально).

Настройка интеграции с Platform V Monitor (OPM): Business Services (BUSE)#

Интеграция с компонентом Business Services (BUSE) продукта Platform V Monitor (OPM) (далее – Business Services (BUSE)) предусматривает два режима:

• с использованием сервиса OTT;

• без использования сервиса OTT.

Режим функционирования задается значением параметра global.audit.enabled в файле ./helm/application/istio-kintsugi/values.yaml. В случае конфигурирования режима интеграции без использования сервиса OTT (global.audit.enabled: false) настройку параметров OTT производить не требуется.

Для настройки интеграции с сервисом Business Services (BUSE) выполните следующие шаги:

1. Сгенерируйте ключ для клиентского модуля Kintsugi.

2. Создайте запрос на сертификат клиентского модуля Kintsugi.

3. Подпишите запрос на сертификат клиентского модуля Kintsugi УЦ.

4. Получите сертификат публичного ключа сервиса ОТТ.

5. Инициализируйте параметры конфигурации Istio ./helm/application/istio-kintsugi/values.yaml:

   Параметр	Пример	Описание
   global.secrets.ott.data.ca.crt.pem	<СОДЕРЖИМОЕ СЕРТИФИКАТА>	Сертификат доверенного УЦ
   global.secrets.ott.data.kintsugi.crt.pem	<СОДЕРЖИМОЕ СЕРТИФИКАТА>	Сертификат клиентского модуля Kintsugi
   global.secrets.ott.data.kintsugi.key.pem	<СОДЕРЖИМОЕ КЛЮЧА СЕРТИФИКАТА>	Ключ клиентского модуля Kintsugi
   global.secrets.ott.data.ott.crt.pem	<СОДЕРЖИМОЕ СЕРТИФИКАТА>	Сертификат публичного ключа сервиса ОТТ

6. Определите параметры конфигурации Kintsugi (./helm/application/kintsugi/values.yaml) из таблицы:

   Примечание

   В данном случае приведены настройки для Business Services (BUSE) и One-Time Password (OTP) / OTT (OTTS), но они актуальны для любых других подобных сервисов.

   Параметр	Пример	Описание
   audit.host	kintsugi.example.test	URL сервиса Business Services (BUSE)

7. Определите параметры конфигурации Istio (./helm/application/istio-kintsugi/values.yaml) из таблицы:

   Параметр	Пример	Описание
   global.audit.enabled	true	Включение/отключение сервиса аудита (true/false)
   global.audit.host	kintsugi.example.test	Адрес сервиса аудита
   global.audit.ott.port	5555	Порт сервиса аудита
   global.audit.resolution	DNS	Способ разрешения доменного имени сервиса (DNS/STATIC)
   global.audit.metamodel	/push/project/kintsugi/example/test/metamodel	Адрес регистрации метамодели
   global.audit.event	/push/project/kintsugi/example/test/event	Адрес регистрации события аудита
   global.audit.ott.enabled	true	Включение/отключение аудита событий OTT (true/false)
   global.audit.ott.host	kintsugi.example.test	Адрес сервиса аудита для регистрации событий OTT
   global.audit.ott.port	5555	Порт сервиса аудита для регистрации событий OTT
   istio-egressgateway.ott.auditProxyUrl	/push/project/kintsugi/example/test/audit-pipe-ott-sidecar	URL прокси аудита для OTT
   istio-egressgateway.ott.moduleID	kintsugi	Идентификатор модуля OTT
   istio-egressgateway.ott.clientCertAlias	kintsugi	Псевдоним сертификата Kintsugi
   istio-egressgateway.ott.authzRealm	ott	Realm для авторизации в сервисе OTT
   istio-egressgateway.ott.anonymousRequestsEnabled	'false'	Включение/отключение анонимных запросов
   istio-egressgateway.ott.clientDefaultRealm	'mmt'	Realm клиента (по умолчанию)
   istio-egressgateway.ott.serviceHosts	'ott-server-host1:port'	Адреса хостов сервиса OTT

Настройка интеграции с Platform V IAM SE (IAM): KeyCloak.SE (KCSE) и Platform V IAM SE (IAM): IAM Proxy (AUTH)#

Настройка интеграции веб-интерфейса Kintsugi с KeyCloak.SE (KCSE) и IAM Proxy (AUTH)#

Предварительная конфигурация KeyCloak.SE (KCSE) для веб-интерфейса Kintsugi#

Выполните предварительную конфигурацию KeyCloak.SE (KCSE):

1. Создайте Realm для веб-интерфейса Kintsugi.

2. В конфигурации ролей добавьте:

   • kintsugi-monitoring-manager;

   • kintsugi-user;

   • kintsugi-query-tool-user;

   • kintsugi-template-manager;

   • kintsugi-host-agent (при использовании Kintsugi agent (DBDA)).

3. В конфигурации пользователей добавьте необходимые учетные записи и назначьте им соответствующие роли.

4. Создайте нового клиента в KeyCloak.SE (KCSE) для последующей интеграции с IAM Proxy (AUTH).

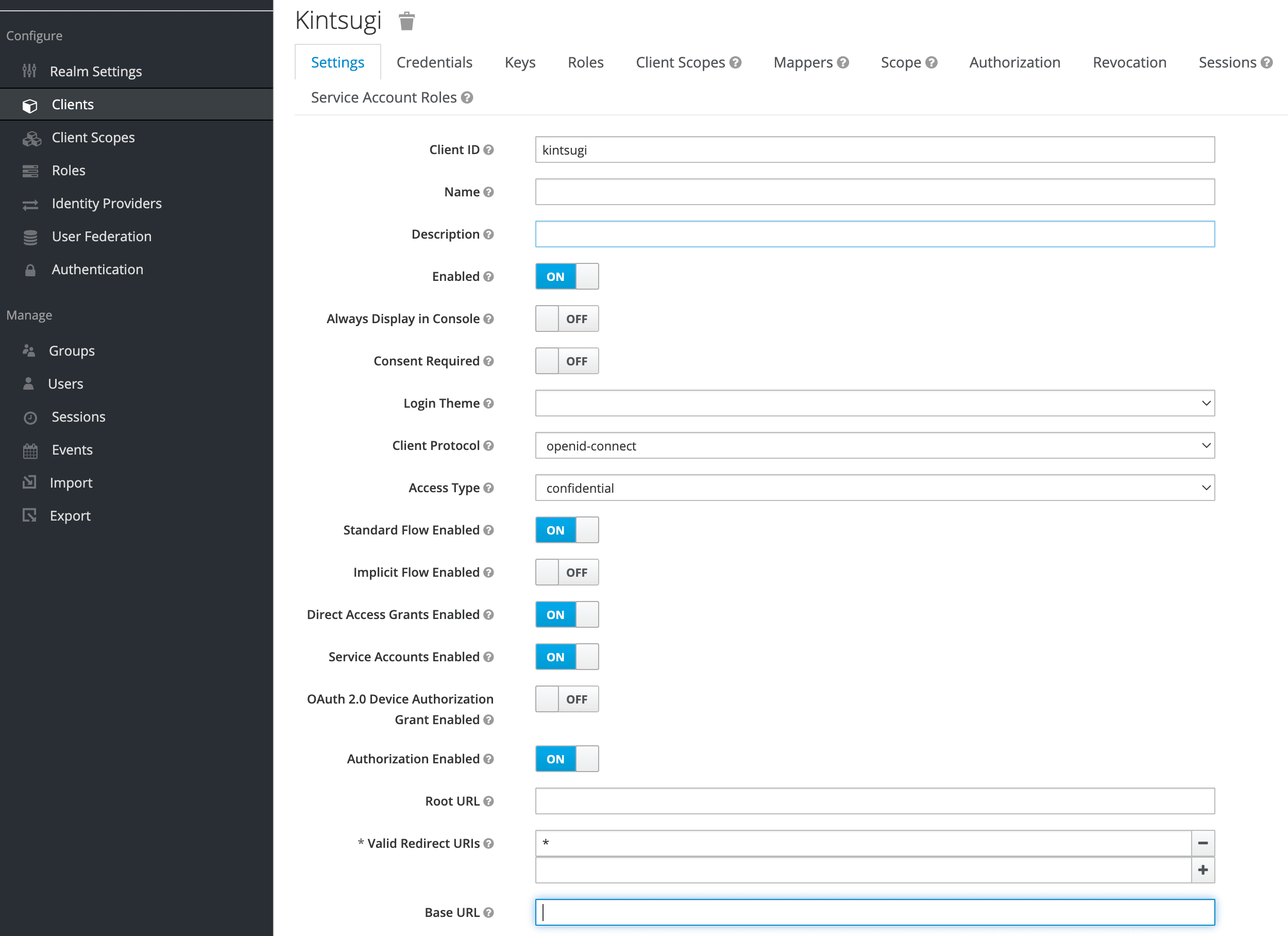

5. Произведите конфигурацию клиента, типовая конфигурация представлена на рисунке:

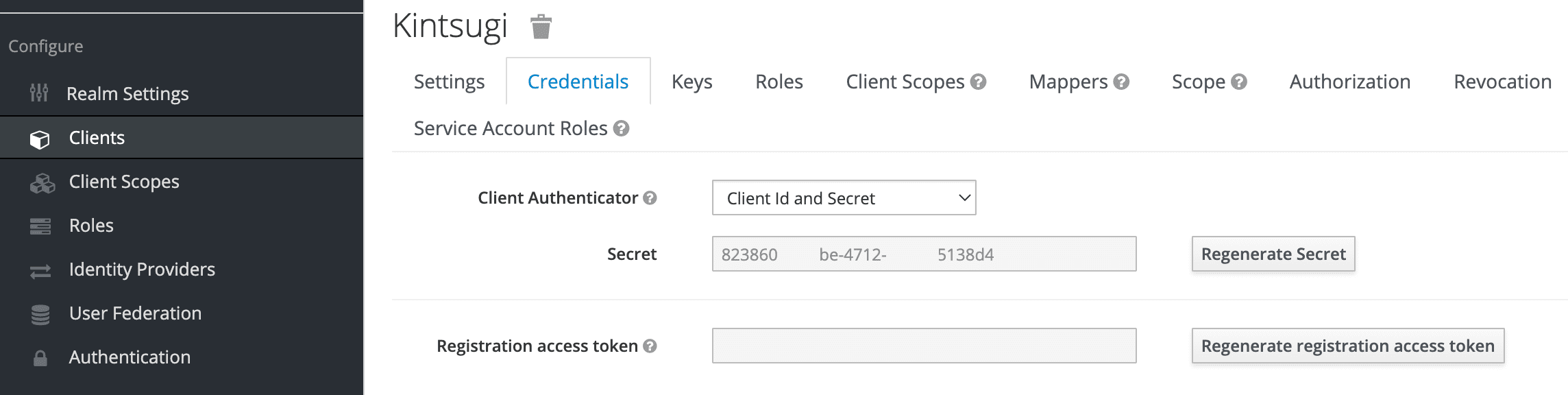

6. Выполните генерацию секретов для созданного клиента:

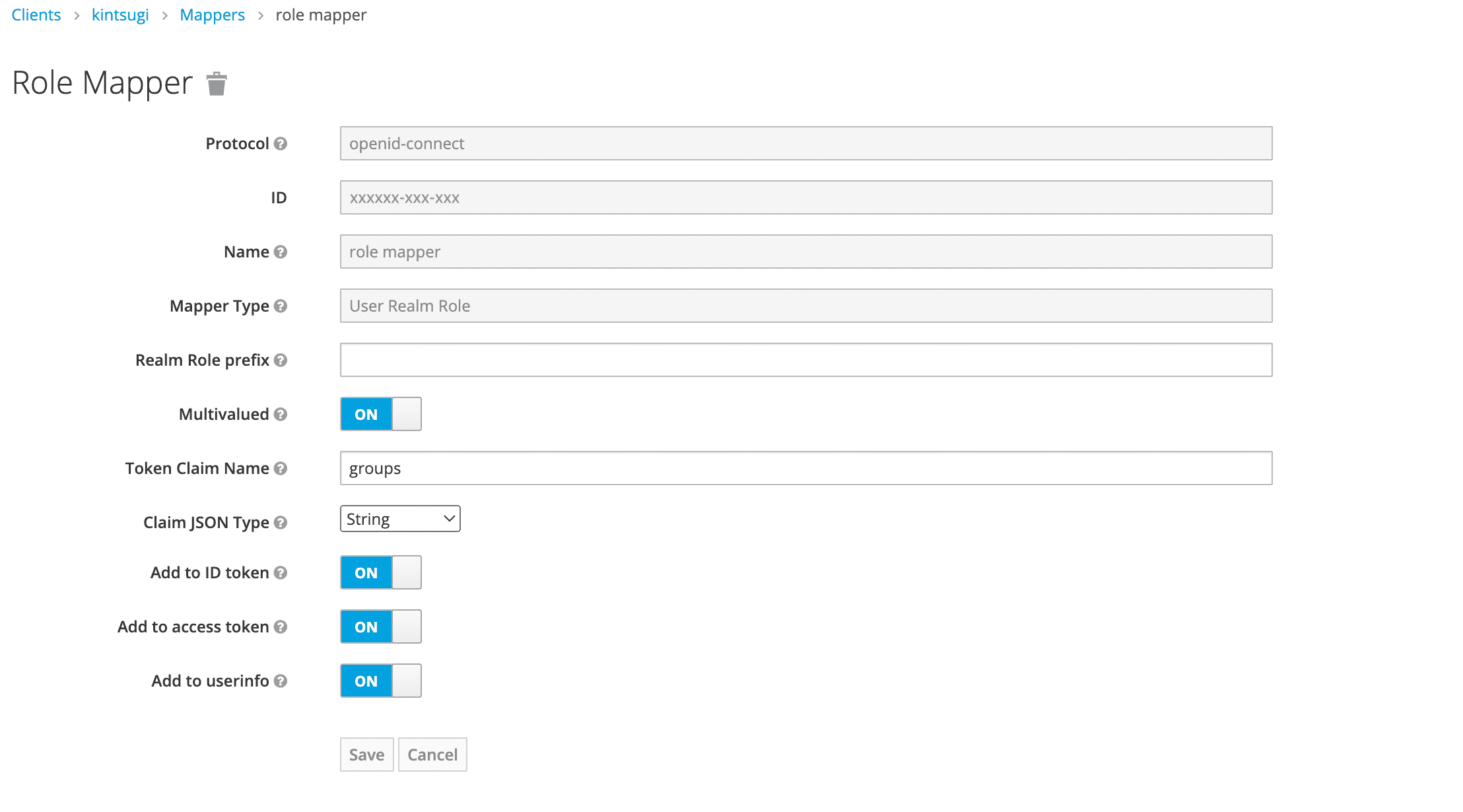

7. Создайте mapper для передачи в access token и userinfo объекта groups, содержащего данные о пользовательской роли (ролях):



Интеграция KeyCloak.SE (KCSE) и IAM Proxy (AUTH) веб-интерфейса Kintsugi#

Для интеграции выполните конфигурацию IAM:

1. Настройте проксирование внешних маршрутов на узлы service mesh согласно примеру конфигурации для веб-интерфейса Kintsugi, хранящемуся в архиве DBM-iam-conf-X.X.X-XX-distrib.zip.

2. Настройте параметры интеграции с KeyCloak.SE (KCSE).

   Пример конфигурации переменных окружения IAM Proxy (AUTH):

       KEYCLOAK_ADMIN_SERVER: <DNS-ИМЯ КОНСОЛИ АДМИНИСТРАТОРА>
       PROXY_DNSNAME: proxy-kintsugi.kintsugi.example.test
       OIDC_POST_LOGON_BY_TOKEN_CALL_URI: 'True'
       KEYCLOAK_FRONT_DNS_NAME: <DNS-ИМЯ СЕРВИСА KEYCLOAK>
       OIDC_BASE_URL: 'https://keycloak-kintsugi.example'
       RDS_CLIENT_KEYALIAS: alias
       PROXY_SESSION_SECRET: examplesecret
       NAME: proxy-kintsugi
       PROXY_OIDC_CLIENT_SECRET: <СОДЕРЖИМОЕ СЕКРЕТА>
       STEND_NAME: kintsugi-iam-proxy
       OIDC_SSL_VERIFY: 'False'
       KEYCLOAK_HTTPS_PORT_ON_FRONTEND: '443'
       STEND_ABBR: dev
       OIDC_DISCOVERY_URL: >-
       https://keycloak-kintsugi.example/auth/realms/kintsugi/.well-known/openid-configuration
       PROXY_OIDC_CLIENT_ID: kintsugi
       PROXY_SESSION_IDLETIME: '180'
       PROXY_TO_BACKEND_ACCESS_TOKEN: 'True'
       OIDC_LOGOUT_URI: >-
       https://keycloak-kintsugi.example/auth/realms/kintsugi/protocol/openid-connect/logout
       STEND_TYPE: type


   Примечание

   Описание параметров конфигурации содержится в документации компонента IAM Proxy (AUTH).

Настройка интеграции клиентского приложения Kintsugi с KeyCloak.SE (KCSE) и IAM Proxy (AUTH)#

В случае установки Kintsugi, включающего клиентскую версию приложения (в конфигурационном файле ./helm/application/kintsugi/values.yaml у параметра slim.enabled установлено значение true), требуется конфигурация дополнительных экземпляров IAM Proxy (AUTH) и KeyCloak.SE (KCSE).

Предварительная конфигурация KeyCloak.SE (KCSE) для клиентского приложения Kintsugi#

Выполните предварительную конфигурацию KeyCloak.SE (KCSE), аналогично пункту «Предварительная конфигурация KeyCloak.SE (KCSE) для веб-интерфейса Kintsugi», использовав роль kintsugi-slim-user.

Интеграция KeyCloak.SE (KCSE) и IAM Proxy (AUTH) для клиентского приложения Kintsugi#

Для интеграции выполните конфигурацию IAM:

1. Настройте проксирование внешних маршрутов на узлы service mesh согласно примеру конфигурации клиентского приложения для Microsoft Windows Kintsugi, хранящемуся в архиве DBM-iam-conf-X.X.X-XX-distrib.zip.

2. Настройте параметры интеграции с KeyCloak.SE (KCSE).

   Пример конфигурации переменных окружения IAM Proxy (AUTH):

       KEYCLOAK_ADMIN_SERVER: <DNS-ИМЯ КОНСОЛИ АДМИНИСТРАТОРА>
       PROXY_DNSNAME: proxy-kintsugi-slim.kintsugi.example.test
       OIDC_POST_LOGON_BY_TOKEN_CALL_URI: 'True'
       KEYCLOAK_FRONT_DNS_NAME: <DNS-ИМЯ СЕРВИСА KEYCLOAK>
       OIDC_BASE_URL: 'https://keycloak-kintsugi-slim.example'
       RDS_CLIENT_KEYALIAS: alias
       PROXY_SESSION_SECRET: >-
         examplesecret
       NAME: proxy-kintsugi-slim
       PROXY_OIDC_CLIENT_SECRET: <СОДЕРЖИМОЕ СЕКРЕТА>
       STEND_NAME: kintsugi-iam-proxy
       OIDC_SSL_VERIFY: 'False'
       KEYCLOAK_HTTPS_PORT_ON_FRONTEND: '443'
       STEND_ABBR: dev
       OIDC_DISCOVERY_URL: >-
         https://keycloak-kintsugi-slim.example/auth/realms/kintsugi-slim/.well-known/openid-configuration
       PROXY_OIDC_CLIENT_ID: kintsugi
       PROXY_SESSION_IDLETIME: '180'
       PROXY_TO_BACKEND_ACCESS_TOKEN: 'True'
       OIDC_LOGOUT_URI: >-
         https://keycloak-kintsugi-slim.example/auth/realms/kintsugi-slim/protocol/openid-connect/logout
       STEND_TYPE: type


   Примечание

   Описание параметров конфигурации содержится в документации компонента IAM Proxy (AUTH).

Настройка интеграции с системой логирования#

Интеграция с сервисом сбора и хранения лога Elasticsearch#

Для интеграции с сервисом сбора и хранения лога Elasticsearch:

1. Определите параметры конфигурации Kintsugi (./helm/application/kintsugi/values.yaml) из таблицы:

   Параметр	Пример	Описание
   elastic.enabled	true	Устанавливает Elasticsearch хранилищем логов (true/false)
   elastic.host	elastic.kintsugi.example.test	Адрес Elasticsearch
   elastic.index_prefix	kintsugi	Префикс, который будет использоваться для именования индексов Elasticsearch
   elastic.ip	10.xx.xx.xx	IP-адрес Elasticsearch
   elastic.port	5555	Порт Elasticsearch

2. Определите параметры конфигурации Istio (./helm/application/istio-kinsugi/values.yaml) из таблицы:

   Параметр	Пример	Описание
   global.elastic.enabled	true	Устанавливает Elasticsearch хранилищем логов (true/false)
   global.elastic.host	""	Хост Elasticsearch
   global.elastic.ip	10.xx.xx.xx	IP-адрес Elasticsearch
   global.elastic.port	5555	Порт Elasticsearch

3. Выполните конфигурацию Elasticsearch (пример конфигурации кластера с одним узлом elasticsearch.yaml).

4. Для работы с кластером Elasticsearch в режиме безопасного соединения выполните шаги по конфигурации PKI, описанные в документации Elasticsearch.

Интеграция с сервисом сбора и хранения лога Apache Kafka#

Для интеграции с сервисом сбора и хранения лога Apache Kafka:

1. Определите параметры конфигурации Kintsugi (./helm/application/kintsugi/values.yaml) из таблицы:

   Параметр	Пример	Описание
   kafka.enabled	true	Устанавливает Apache Kafka хранилищем логов (true/false)
   kafka.hosts.host	kafka.kintsugi.example.test	Адрес хоста Apache Kafka
   kafka.hosts.ip	10.xx.xx.xx	IP-адрес Apache Kafka
   kafka.hosts.port	5555	Порт Apache Kafka
   kafka.topic	test	Имя топика(ов) Apache Kafka

2. Определите параметры конфигурации Istio (./helm/application/istio-kintsugi/values.yaml) из таблицы:

   Параметр	Пример	Описание
   global.kafka.resolution	STATIC	Метод разрешения хоста Kafka (DNS или STATIC)
   global.kafka.kintsugi.hosts	[]	Список хостов Kafka для Kintsugi
   global.kafka.alerting.hosts	[]	Список хостов Kafka для оповещений
   global.kafka.alerting.producerReconnectionDelay	15	Задержка переподключения продюсера Kafka

3. Для работы с кластером Apache Kafka в режиме безопасного соединения выполните конфигурацию PKI.

Настройка интеграции с системой мониторинга#

Настройка интеграции с системой мониторинга Kintsugi рассматривается на примере конфигурации сервисов хранения данных о метриках TimescaleDB и VictoriaMetrics.

Системный мониторинг#

Для интеграции с Platform V Monitor требуется конфигурация агента по сбору метрик (не поставляется в составе дистрибутива).

Для этого необходимо использовать API-ресурс /metrics компонент Kintsugi.

Все полученные агентом данные могут быть визуализированы с помощью инструмента Grafana. Для этого импортируйте конфигурации панелей мониторинга.

Пример конфигурации:

• Backend

• Backend Slim

• DbTerm

• DbTerm Slim

• Collector

• Curator

• Kmetrics

• Audit_proxy

• Tsdbmon

Мониторинг БД#

Для интеграции с сервисом хранения данных о метриках TimescaleDB, определите параметры конфигурации Kintsugi (./helm/application/kintsugi/values.yaml) из таблицы:

Для интеграции с сервисом хранения данных о метриках VictoriaMetrics, определите параметры конфигурации Kintsugi в файле (./helm/application/kintsugi/values.yaml):

Конфигурация сетевого доступа для взаимодействия с внешними сервисами#

Для интеграции с внешними сервисами подготовьте файл с конфигурацией helm-шаблона ./helm/application/istio-kintsugi/values.yaml.

Произведите конфигурацию следующих параметров:

Настройка интеграции сервиса AgentWay с системой Kintsugi agent (DBDA)#

Для настройки интеграции сервиса AgentWay с системой Kintsugi agent (DBDA):

1. Настройте агент согласно разделу «Настройка интеграций» документа «Руководство по установке».

2. Выпустите персональный сертификат ТУЗ Kintsugi agent (DBDA) для аутентификации в сервисе Kintsugi.

3. Зарегистрируйте ТУЗ в OpenID провайдере.

4. Сконфигурируйте механизм аутентификации с поддержкой сертификатов в OpenID провайдере. Пример конфигурации механизма аутентификации агента с поддержкой сертификатов в Platform V IAM SE (IAM): KeyCloak.SE (KCSE) приведен в разделе «Настройка интеграций» документа «Руководство по установке».
