Топология взаимодействий#
Топология взаимодействий в EDMS разработана для всех групп пользователей c целью наглядного представления взаимосвязей между компонентами интеграции. Топология взаимодействий отображается на основании данных из EDMS и ETCD. В данном разделе отображаются:
сегменты;
домены (с указанием федерации доменов) в сегментах;
потоки событий (topics) в доменах;
направления репликации потоков между доменами;
потоки событий, которые трансформируются обработчиками (из каких topics вычитывает и в какие записывает обработчик).
Логическая структура топологии#

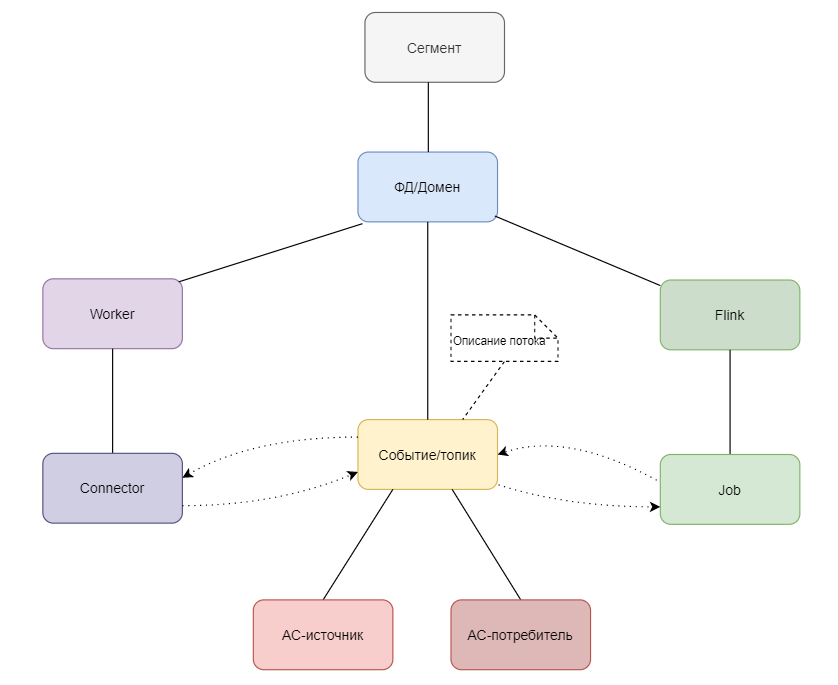

Компонентная диаграмма
Группа пользователей |
Доступные функции |
|---|---|
Editor, Domain Owner, Domain Admin |
- просмотр событий, поставляемых АС; |
Работа с топологией#

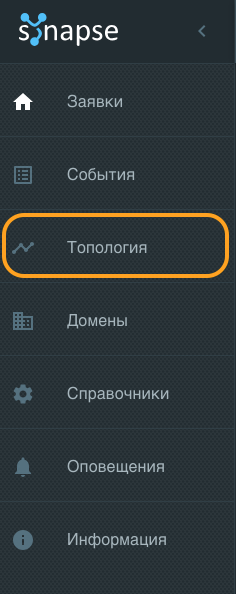

Топология находится в боковом меню. Отдельная вкладка Топология.

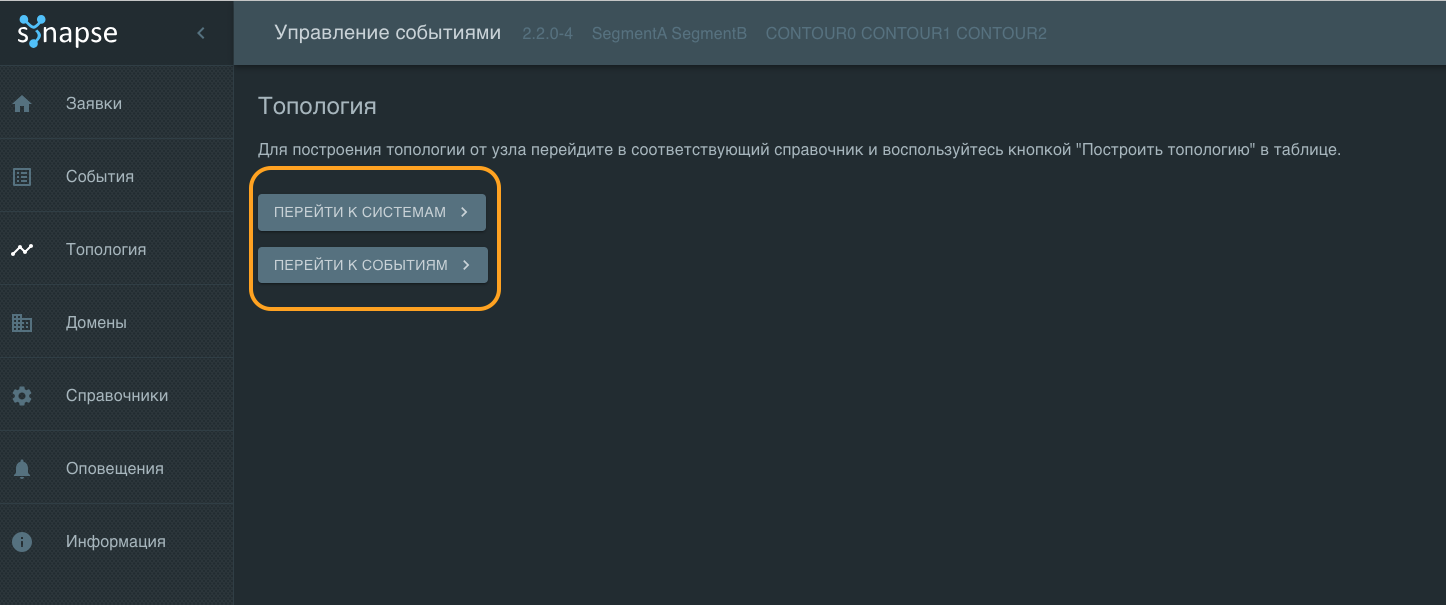

После нажатия на вкладку Топология появится экран выбора от какого узла необходимо строить топологии.
Раздел топологии предполагает отображение компонентов на схеме не сразу, а по шагам, начиная от первого элемента и двигаясь в интересующем направлении.
Для этого необходимо выбрать стартовый узел, от которого необходимо построить топологию.
Элементы экрана#
Построение из таблицы систем#
Во вкладке топология нажать кнопку
.
Откроется страница справочника «Системы». В таблице нажать кнопку
.
В соседнем окне браузера откроется построенная от данной системы топология.

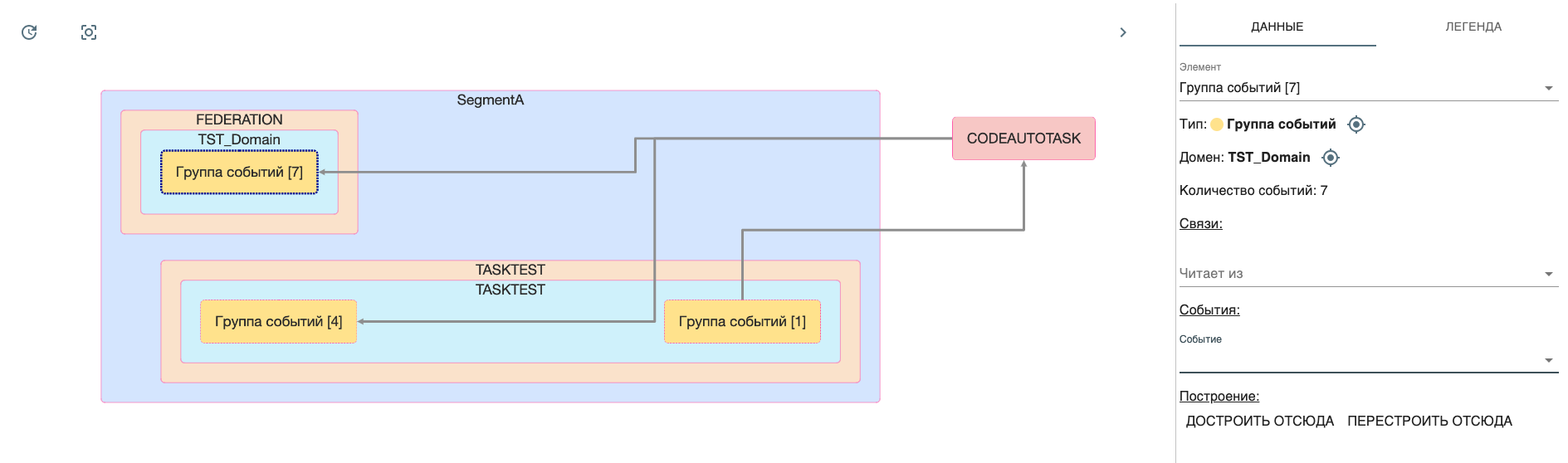

Блок «Данные» предназначен для отображения детальных данных по выбранному элементу.
Поле «Элемент» объединяет все построенные элементы: Сегмент, Федерации, Домены, Группы событий.
В случае выбора группы событий (как элемент) доступны к просмотру все события в виде выпадного списка в поле «События».
Построение из таблицы событий#
Во вкладке топология нажать кнопку
.
Откроется страница «События». В таблице опубликованных событий нажать кнопку .
В соседнем окне браузера откроется построенная топология с группой событий. События объединены в группу, если события одному домену и одной системе.

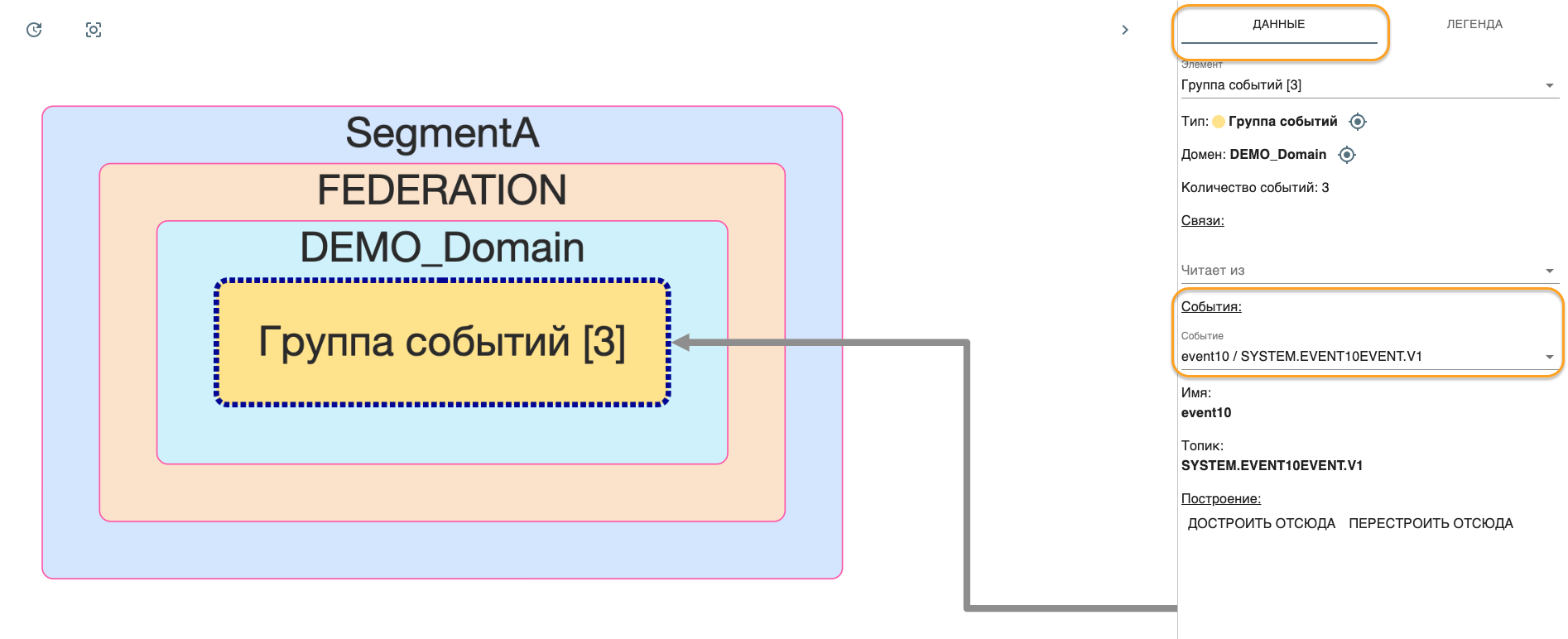

Блок «Данные» предназначен для отображения детальных данных по выбранному элементу.
Поле «Элемент» объединяет все построенные элементы: Сегмент, Федерации, Домены, Группы событий.
В случае выбора группы событий (как элемент) доступны к просмотру все события в виде выпадающего списка в поле «События».

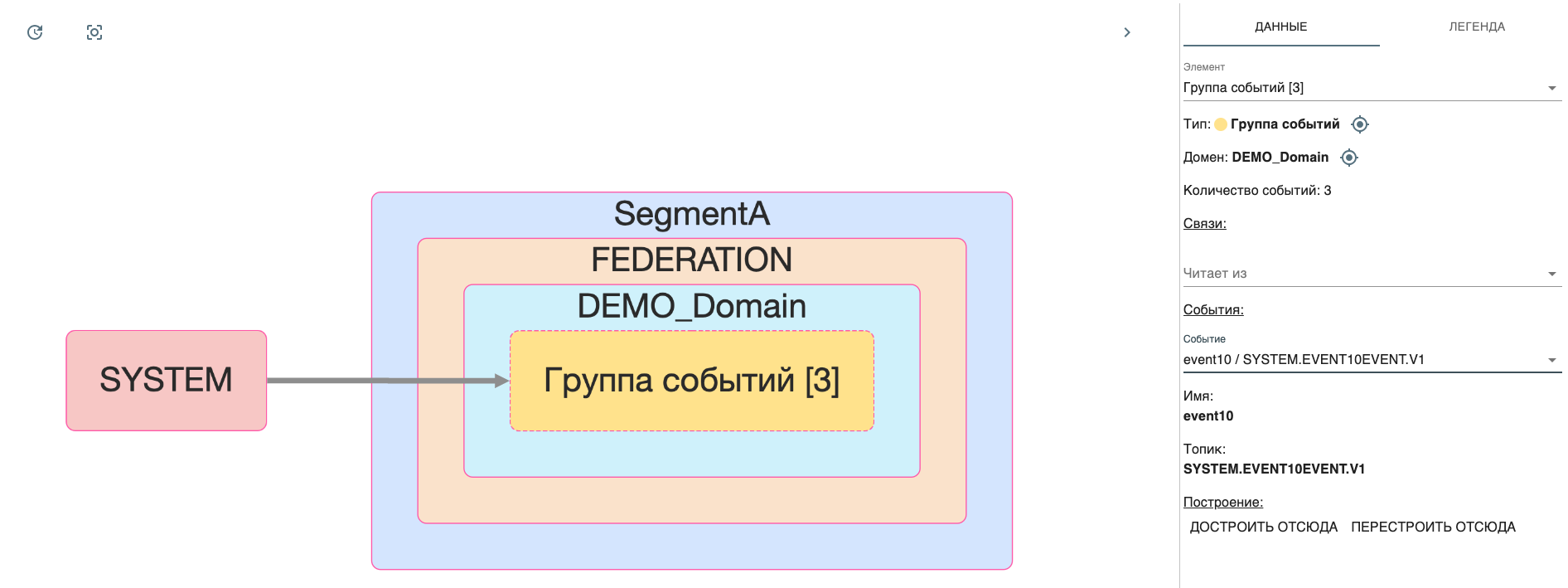

Топология масштабируется поворотом колесика мыши. Также возможно двигать компоненты с помощью курсора. В случае, если необходимо вернуть топологию в исходный вид, то нажать кнопку «Центровать граф»
.
При построении топологии происходит группировка событий по доменам, даже если внутри домена всего одно событие. Чтобы развернуть группу для детального просмотра каждого события, необходимо нажать на «События» во вкладке «Данные».
.
