Настройка графа репликации#

Вкладка Графы репликации#

Отображаемая информация во вкладке Графы репликации:

• название графа;

• кнопки для редактирования, удаления, создания, копирования графа (отображаются у APPADMIN);

• кнопка валидации графа;

• статус;

• кнопки запуска, принудительного перезапуска, остановки графа (отображаются у APPADMIN и APPDUTY);

• кнопки приближения, отдаления, вывода на весь экран;

• кнопка редактирования схемы графа (отображаются у APPADMIN);

• число сообщений в секунду, записанных в Kafka, на модуле Capture;

• число сообщений в секунду, записанных в базу данных приемника, на модуле Applier;

  сразу после запуска графа (так как пока нет истории транзакций) и при ошибке вычисления числа записанных сообщений на модулях отображается «Err». Ошибка вычисления числа сообщений на ход репликации никак не влияет, и при следующем опросе консоли (консоль опрашивается каждые 2 секунды) число сообщений, записанных в секунду, будет снова рассчитано и отобразится на модулях.

• внутренняя информация, которая загружается при нажатии на элемент.

Если графов в таблице больше 10, то таблица будет выводиться постранично.

Возможные операции:

• поиск графа;

• запуск и остановка модулей графа (для APPADMIN и APPDUTY);

• просмотр информации о каждом графе;

• редактирование, удаление, создание, копирование графа (для APPADMIN);

• валидация графа.

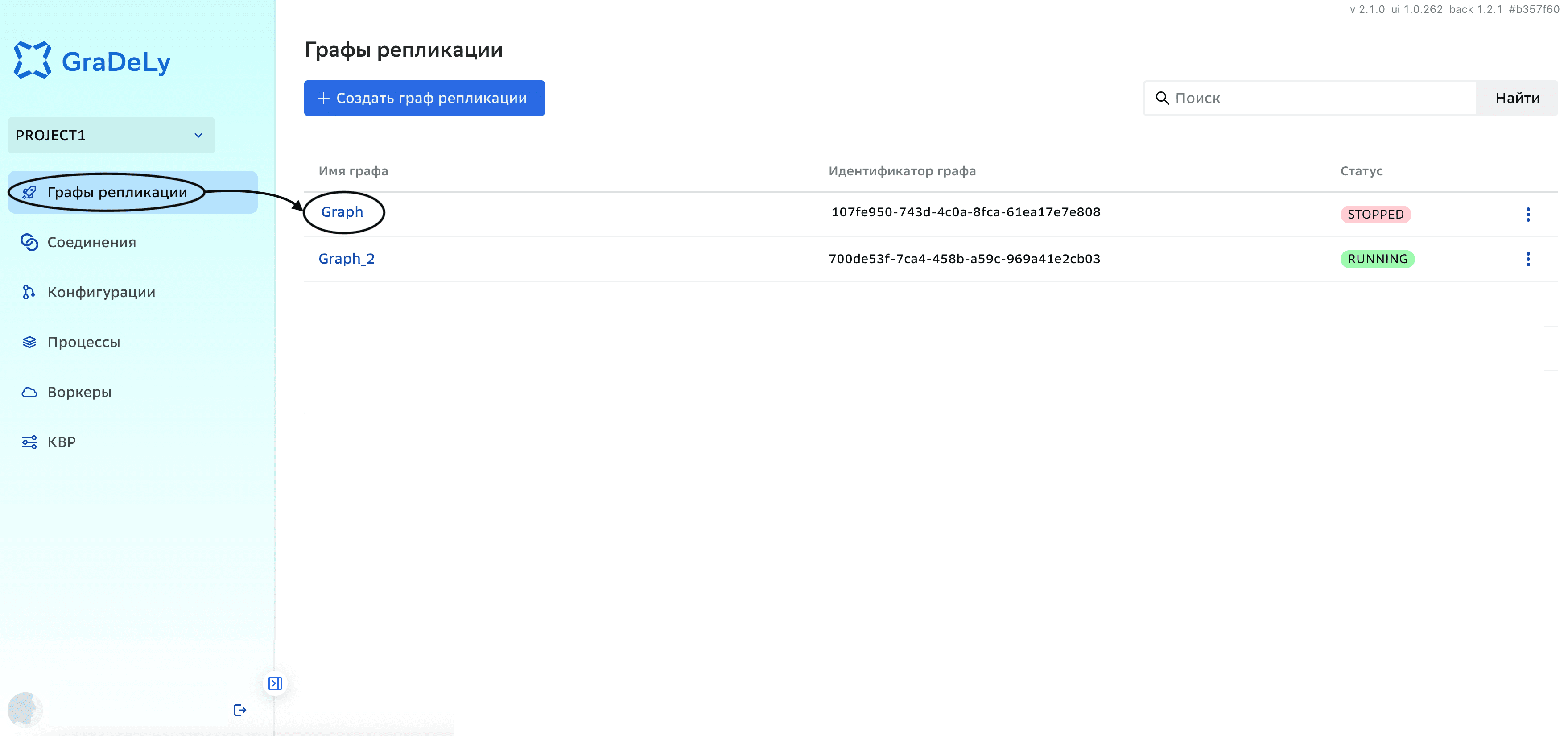

Для просмотра параметров модуля и графа репликации:

1. Авторизуйтесь.

2. Откройте вкладку Графы репликации.

3. Выберите граф для просмотра подробной информации о нем.

Операции с графами#

• Редактирование схемы графа.

• Редактирование графа репликации.

• Удаление графа репликации.

• Создание графа репликации.

• Копирование графа репликации.

• Тестирование графа репликации.

Редактирование схемы графа#

Последовательность выполнения#

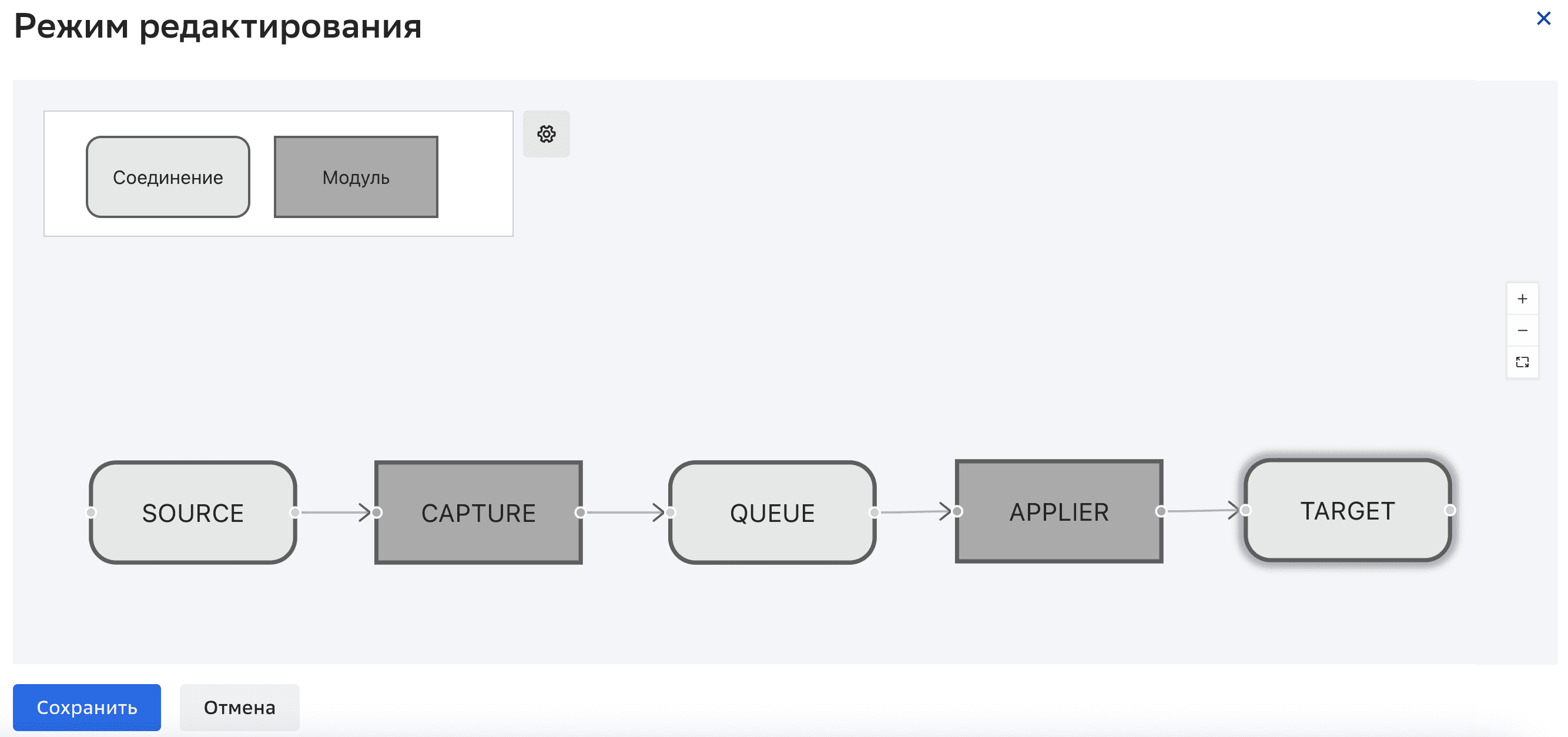

Для редактирования схемы графа:

Нажмите значок справа от графа репликации.

Для добавления нового элемента:

Граф обязательно должен содержать минимум один источник (элемент «Соединение»), один модуль захвата изменений (элемент «Модуль»), одну очередь — Kafka (элемент «Соединение»), один модуль применения изменений (элемент «Модуль»), один приемник (элемент «Соединение»).

1. Выберите элемент Соединение, Модуль.

2. Перетащите элемент в поле редактирования схемы графа.

Для соединения двух элементов:

1. Нажмите «точку» на прямоугольнике нужного модуля. Появится «стрелочка».

2. Протяните «стрелочку» до нужного элемента и присоедините к «точке» второго модуля.

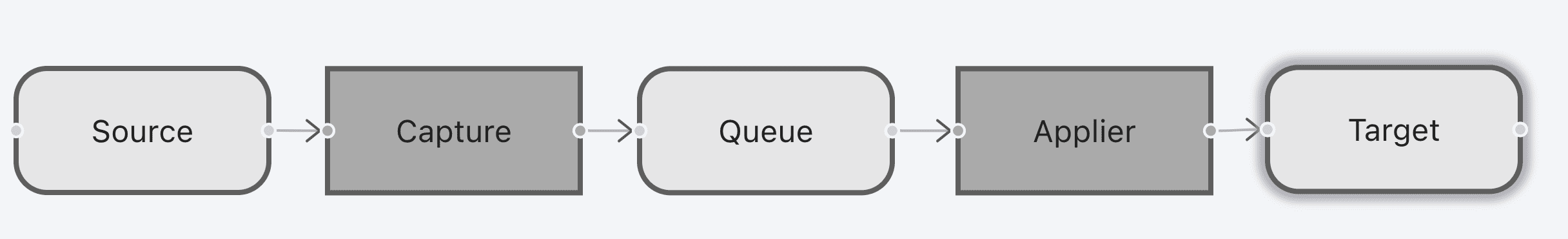

У графа есть два варианта отображения:

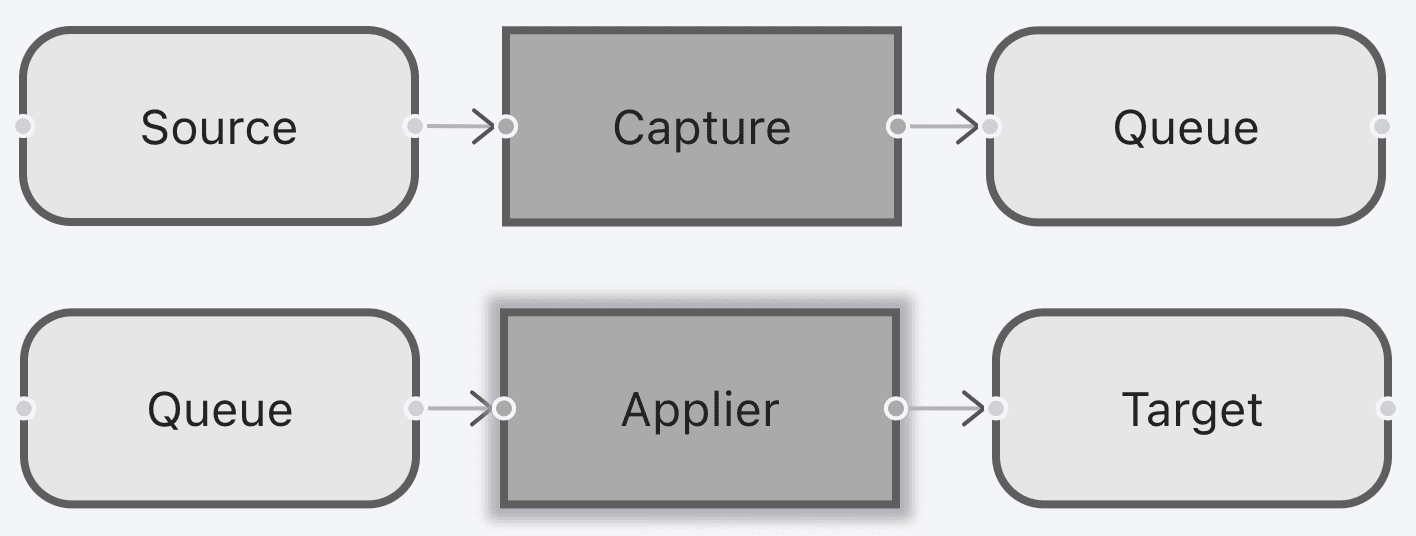

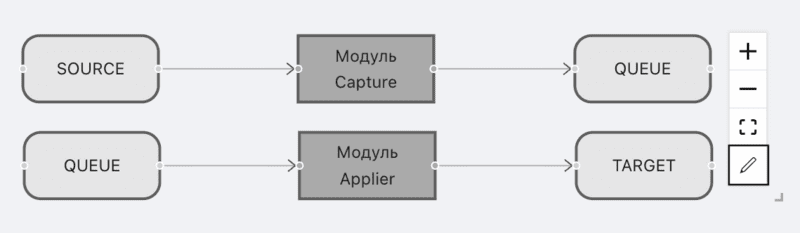

Чтобы граф отображался в две строки:

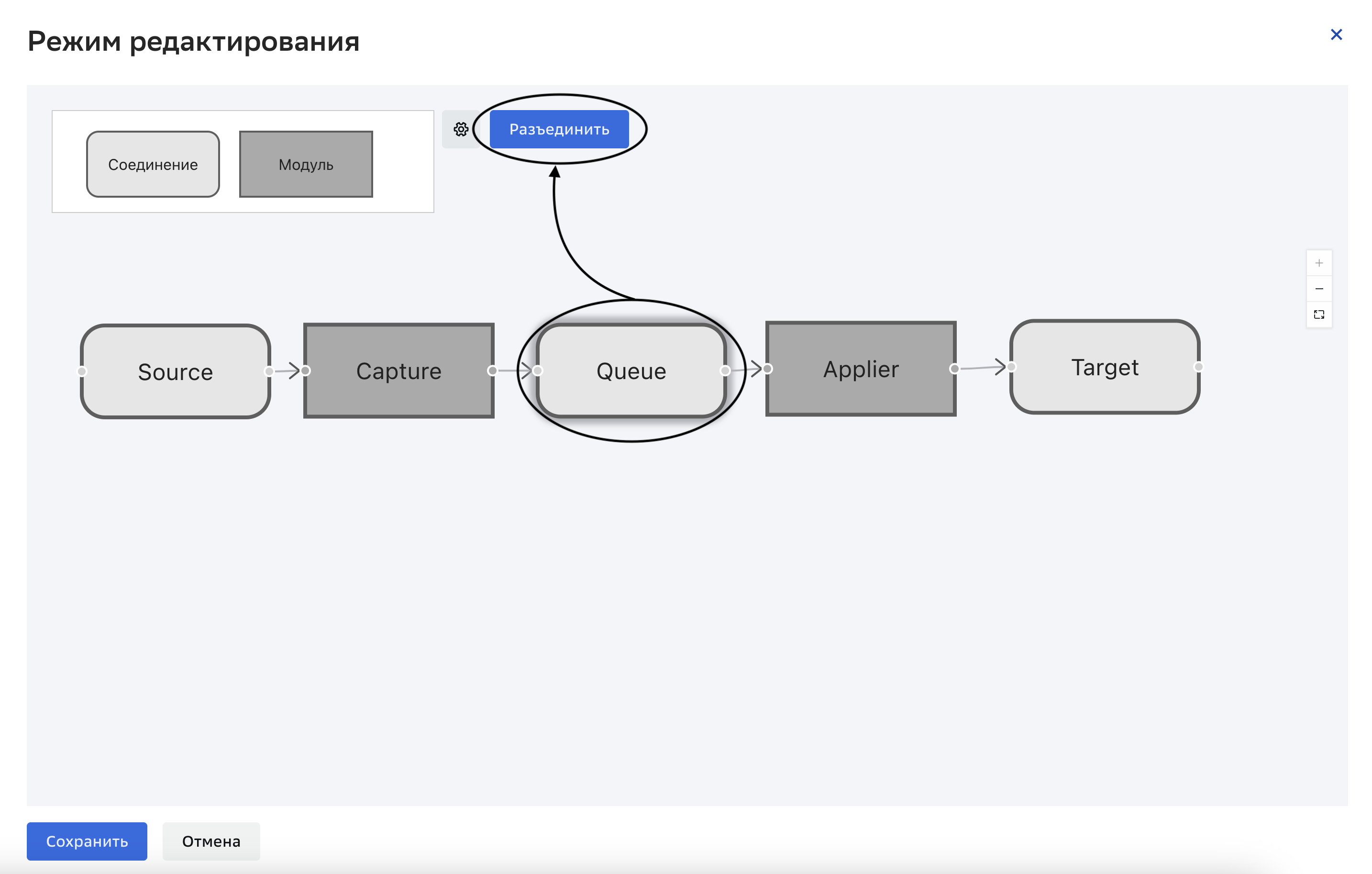

1. Нажмите элемент Очередь на схеме графа.

2. Нажмите кнопку Разъединить, которая появится в верхней части окна редактирования схемы графа после нажатия на Очередь.



Чтобы двустрочный граф отображался в одну строку:

1. Выделите схему графа так, чтобы оба элемента Очередь были в зоне выделения.

2. Нажмите кнопку Объединить, которая появится в верхней части окна редактирования схемы графа после выделения графа.



Результат#

Схема графа отредактирована.

Редактирование графа репликации#

Последовательность выполнения#

Для редактирования графа репликации:

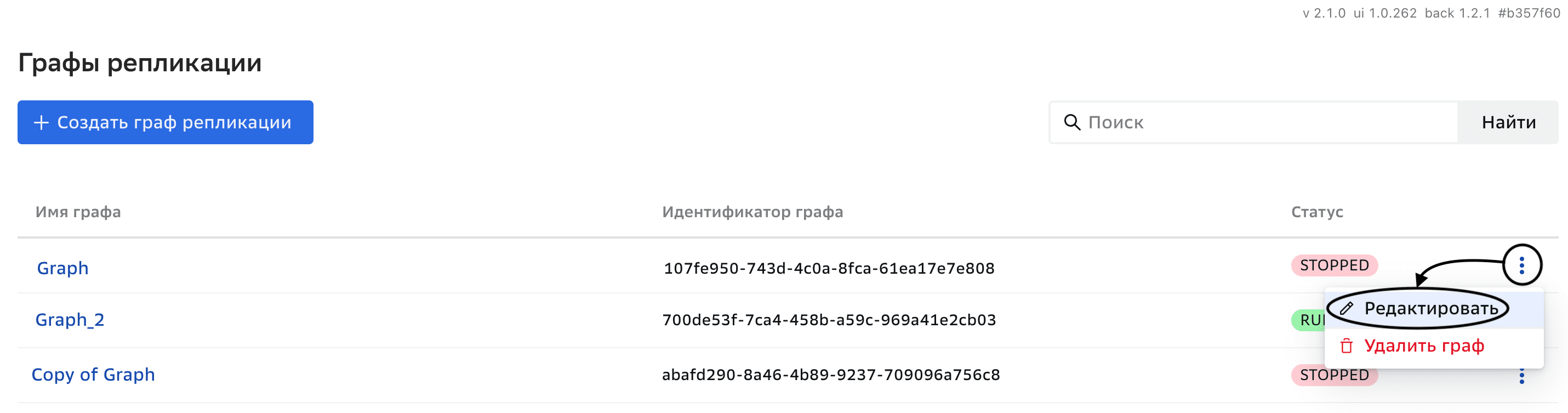

1. Нажмите значок рядом с названием графа и выберите Редактировать в открывшемся меню.

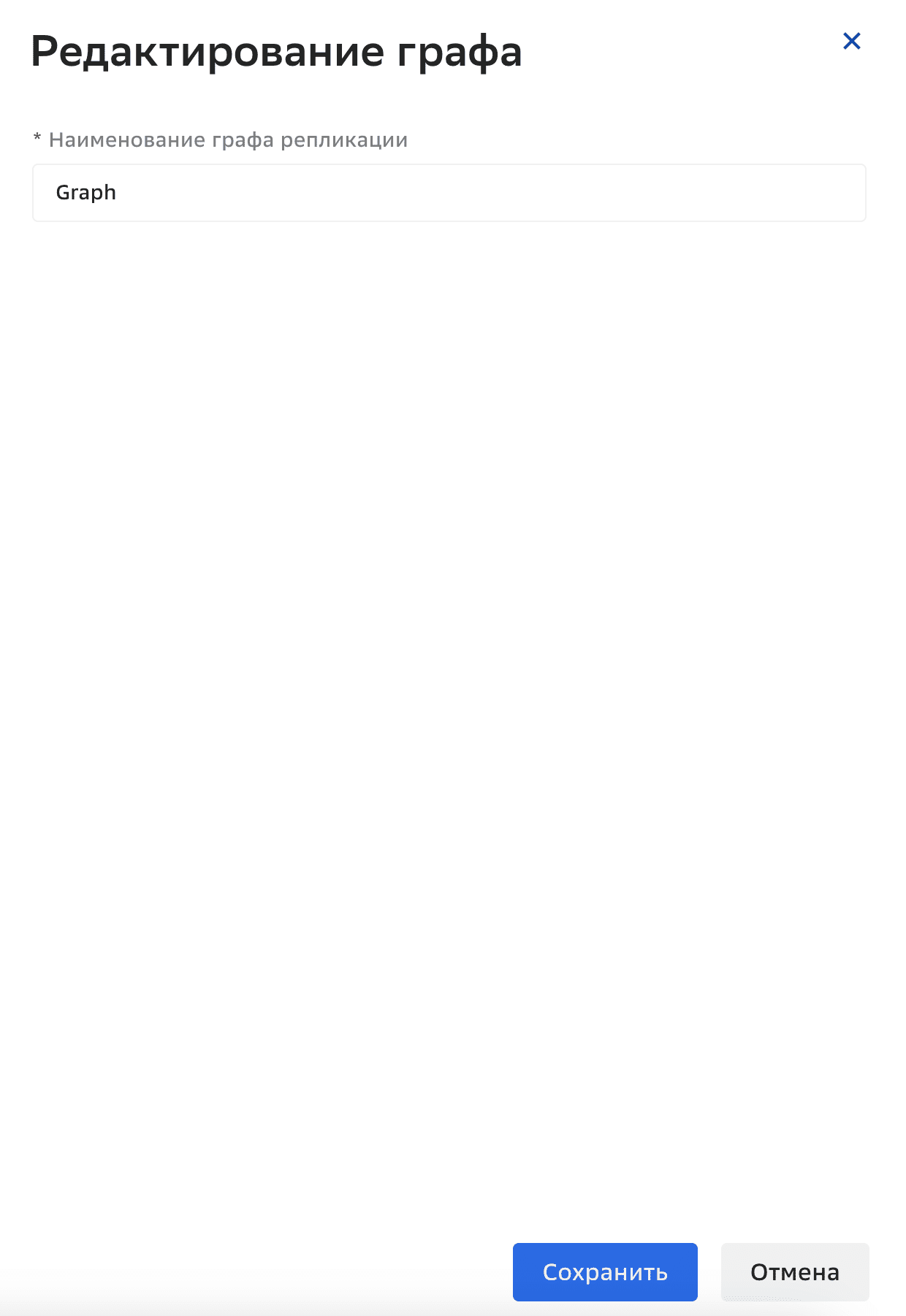

2. Введите наименование графа в открывшемся окне Редактирование графа.



3. Нажмите Сохранить.

Результат#

Граф отредактирован.

Удаление графа репликации#

Последовательность выполнения#

Удалить можно только пустой граф: без схемы из модулей и соединений.

Для удаления графа:

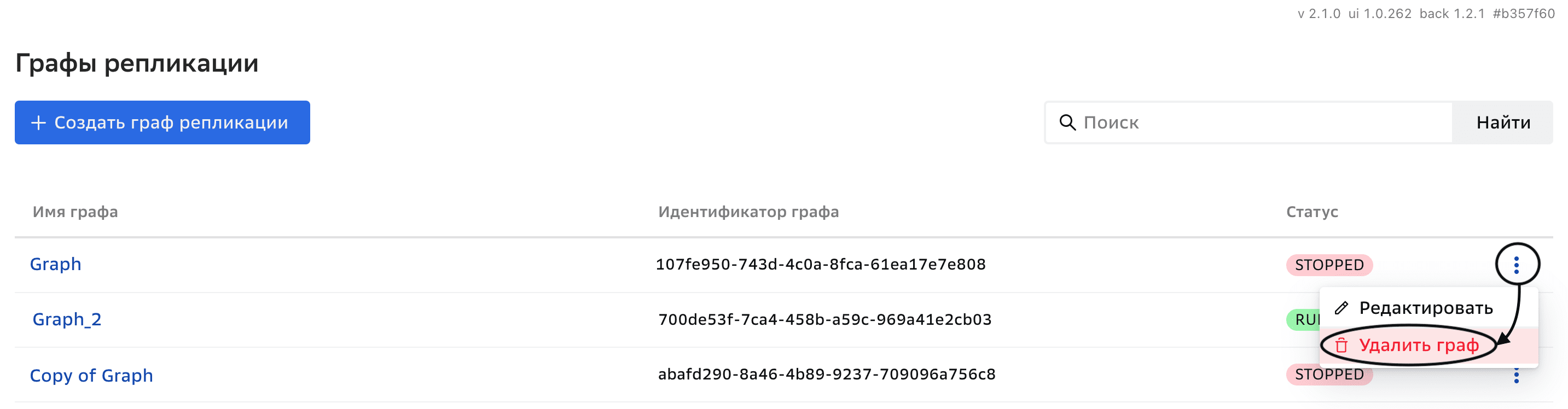

1. Нажмите значок рядом с названием графа и выберите Удалить граф в открывшемся меню.

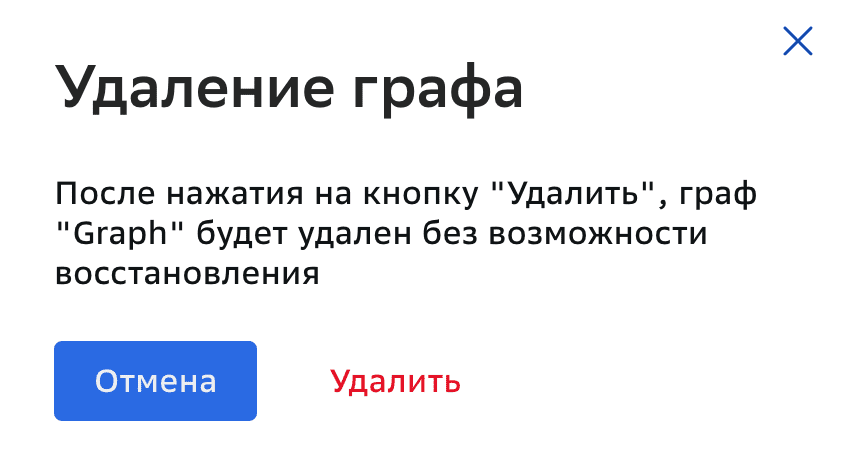

2. Нажмите Удалить в появившемся окне предупреждения.



Результат#

Граф удален.

Создание графа репликации#

Последовательность выполнения#

Для создания графа репликации:

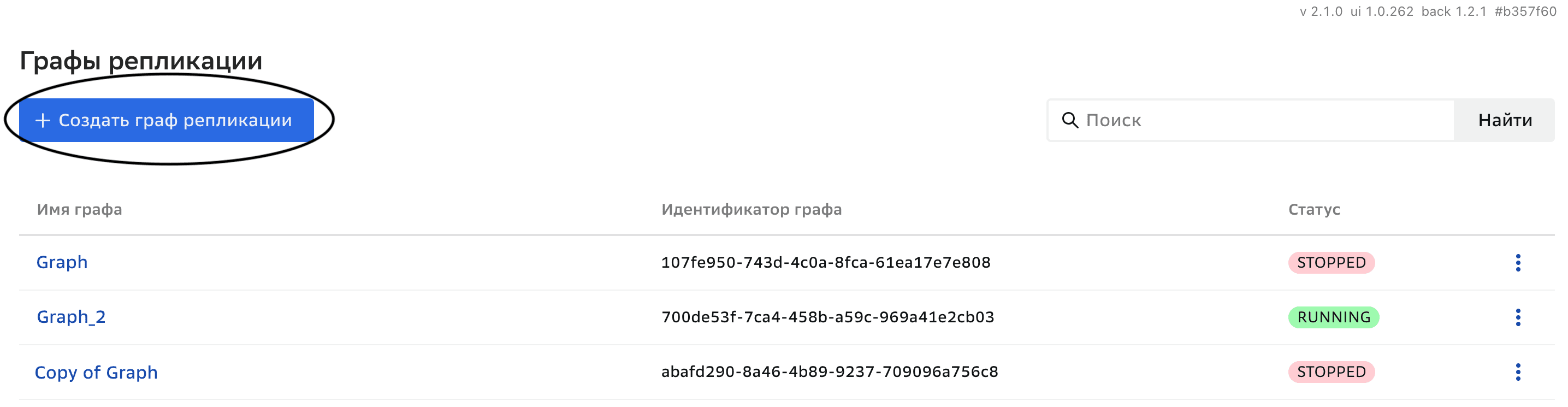

1. Нажмите Создать граф репликации над списком всех графов.

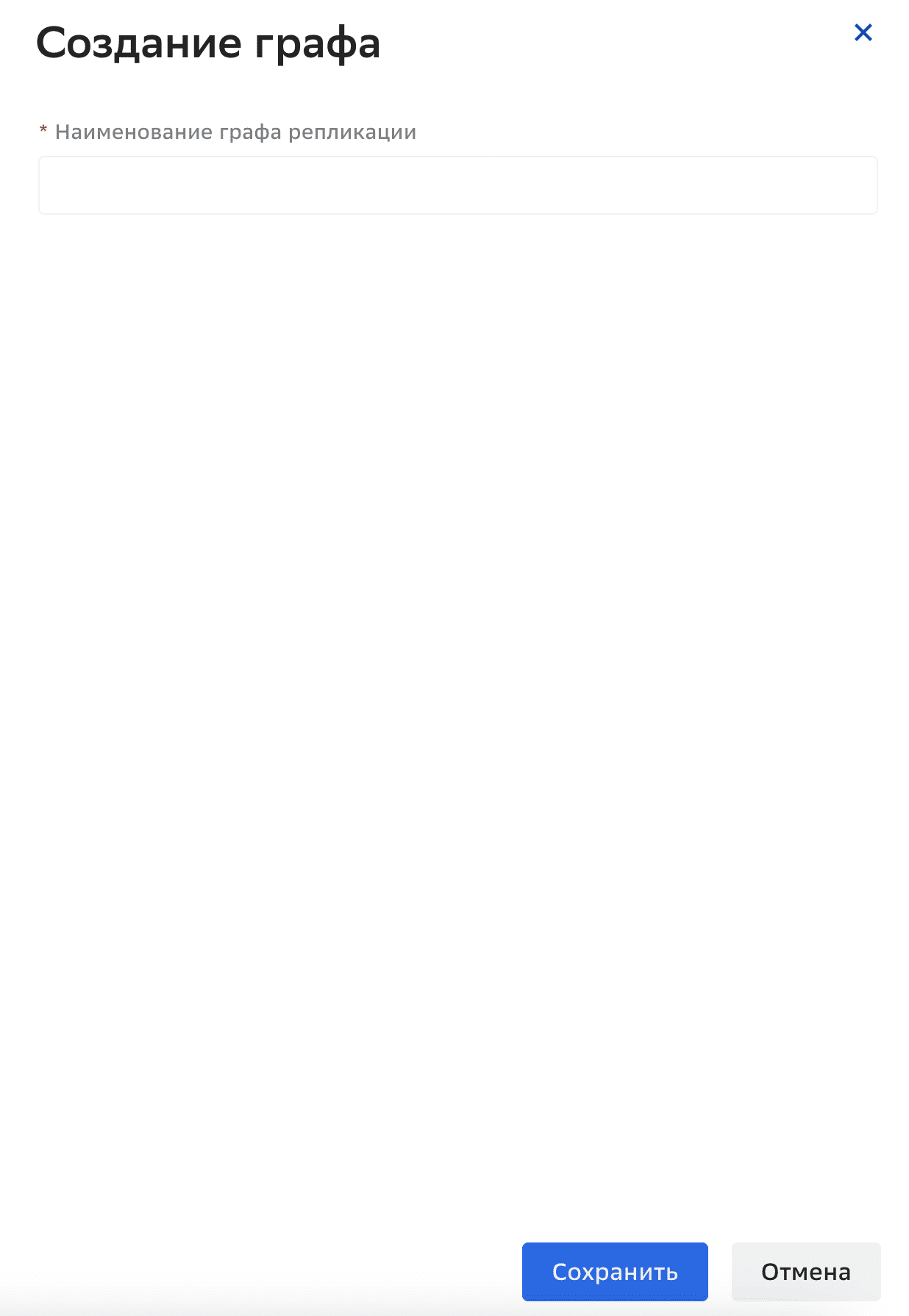

2. Введите имя графа в открывшемся окне Создание графа.

   Имя каждого графа должно быть уникальным.



3. Нажмите Сохранить.

Результат#

Граф создан.

Копирование графа репликации#

Последовательность выполнения#

Для копирования графа репликации:

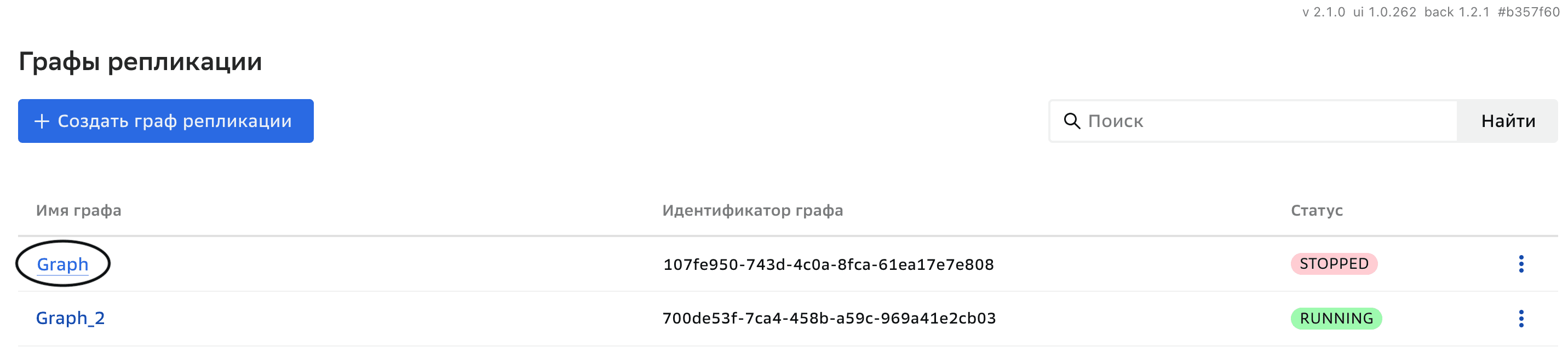

1. Выберите граф, который нужно скопировать, и нажмите название графа в общем перечне графов.

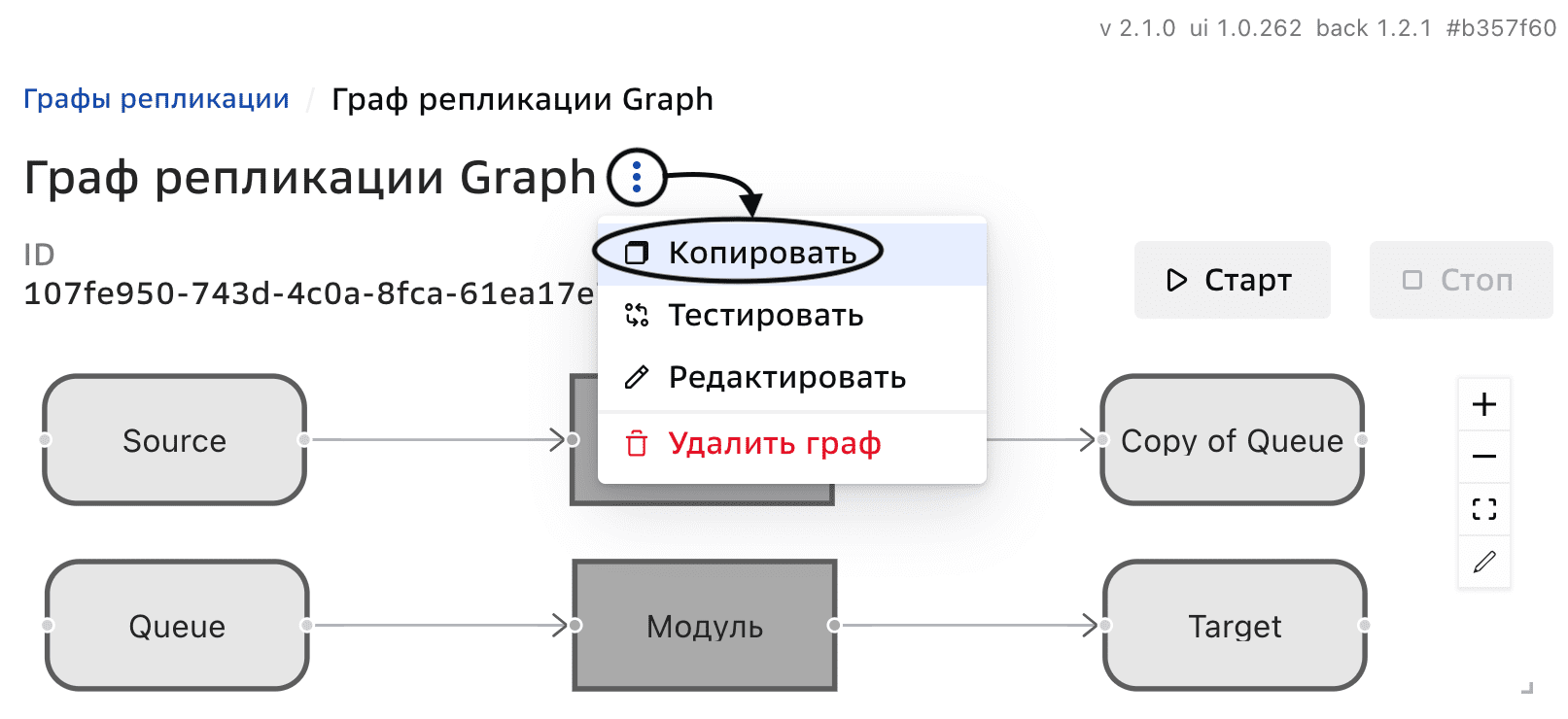

2. Нажмите значок рядом с названием графа и выберите Копировать в открывшемся меню.

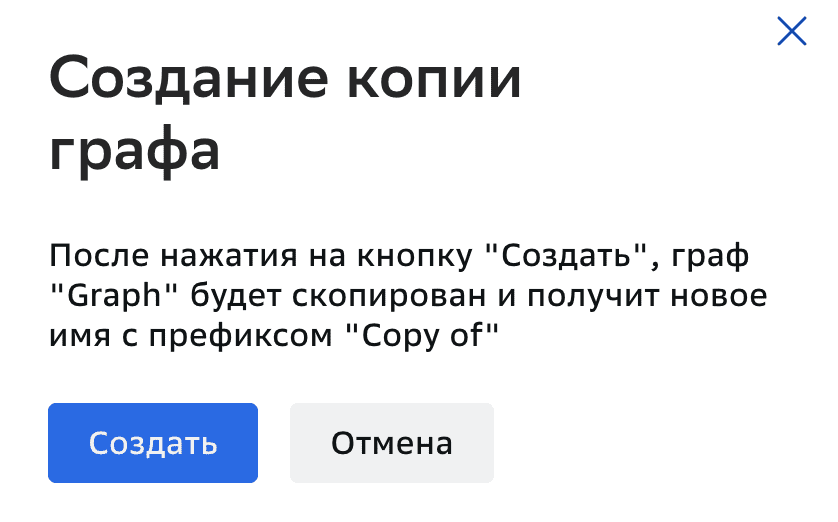

3. Нажмите Создать в открывшемся окне предупреждения.



Результат#

Граф скопирован.

Тестирование графа репликации#

Последовательность выполнения#

Для проверки корректности созданного графа перед запуском репликации:

Тестирование графа предполагает проверку всех модулей графа.

1. Выберите граф, который нужно скопировать, и нажмите название графа в общем перечне графов.

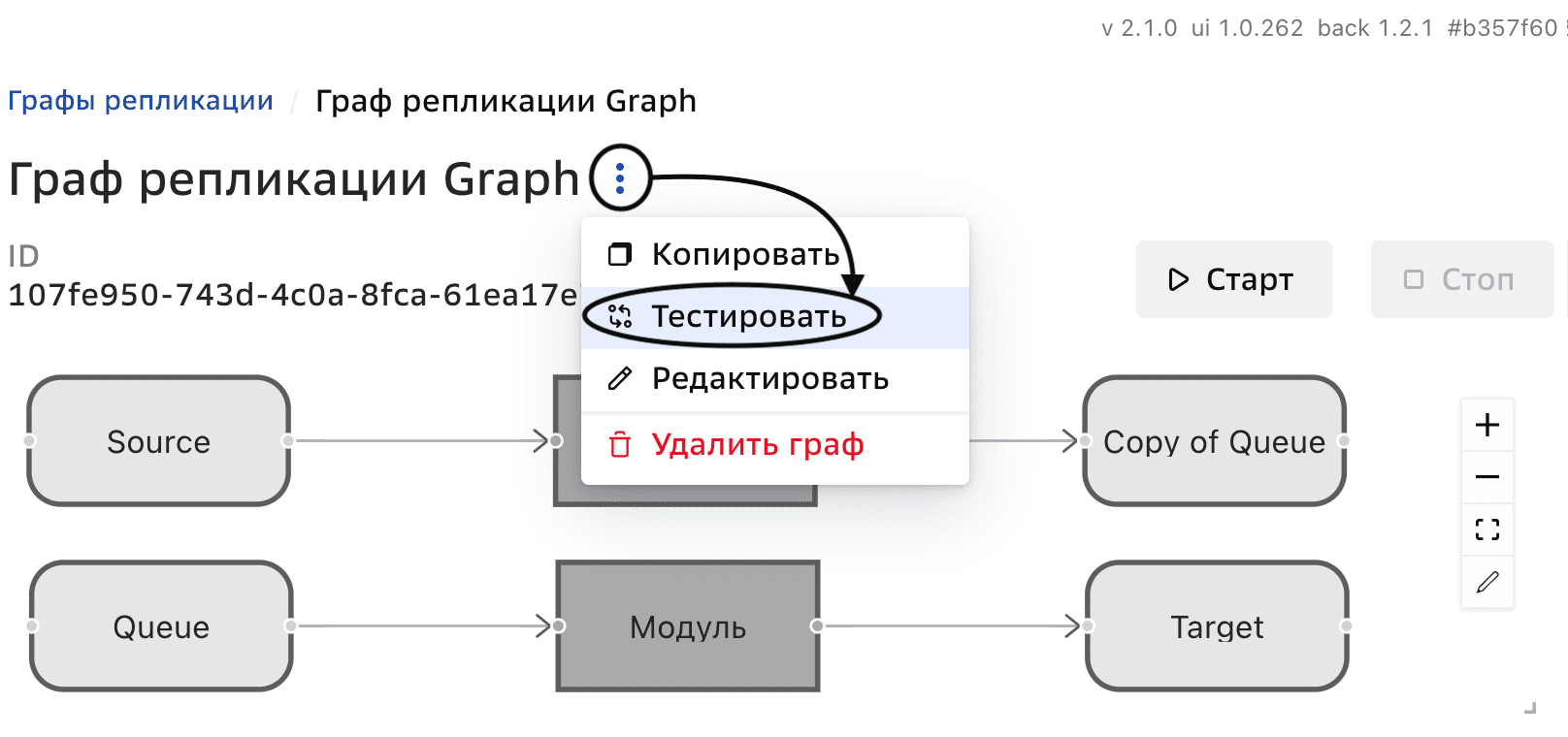

2. Нажмите значок рядом с названием графа и выберите Тестировать в открывшемся меню.

   Кнопка тестирования активна только, когда граф не запущен.



Если граф настроен неверно, появится уведомление об ошибке валидации с описанием ошибки.

Ошибки и предупреждения конфигурации, модуля, графа#

В GraDeLy при тестировании могут быть выявлены ошибки двух уровней:

• Error

  • отсутствие полей, таблиц, схем БД;

  • использование недопустимых операций подмены;

  • нарушение уникальности подменяемых операций.

• Warning

  • несоответствие типов;

  • меньшая размерность принимающего строкового типа;

  • меньшая размерность принимающего числового типа.

Ошибки уровня Error блокируют запуск графа или модуля, и оператор обязательно должен их устранить. Ошибки уровня Warning не влияют на запуск графа, но сигнализируют о возможных проблемах после запуска и требуют отдельного внимания оператора.

Рекомендации по устранению ошибок и предупреждений#

Если возникла ошибка уровня Error, связанная с отсутствием полей, таблиц или схем в БД источника или приемника:

1. Убедитесь, что необходимые поля, таблицы или схемы есть в БД источника и приемника.

2. Обновите метаданные в визуальном редакторе маппинга.

Результат#

Проведена валидация графа
