Редактирование схемы графа#

Последовательность выполнения#

Для редактирования схемы графа:

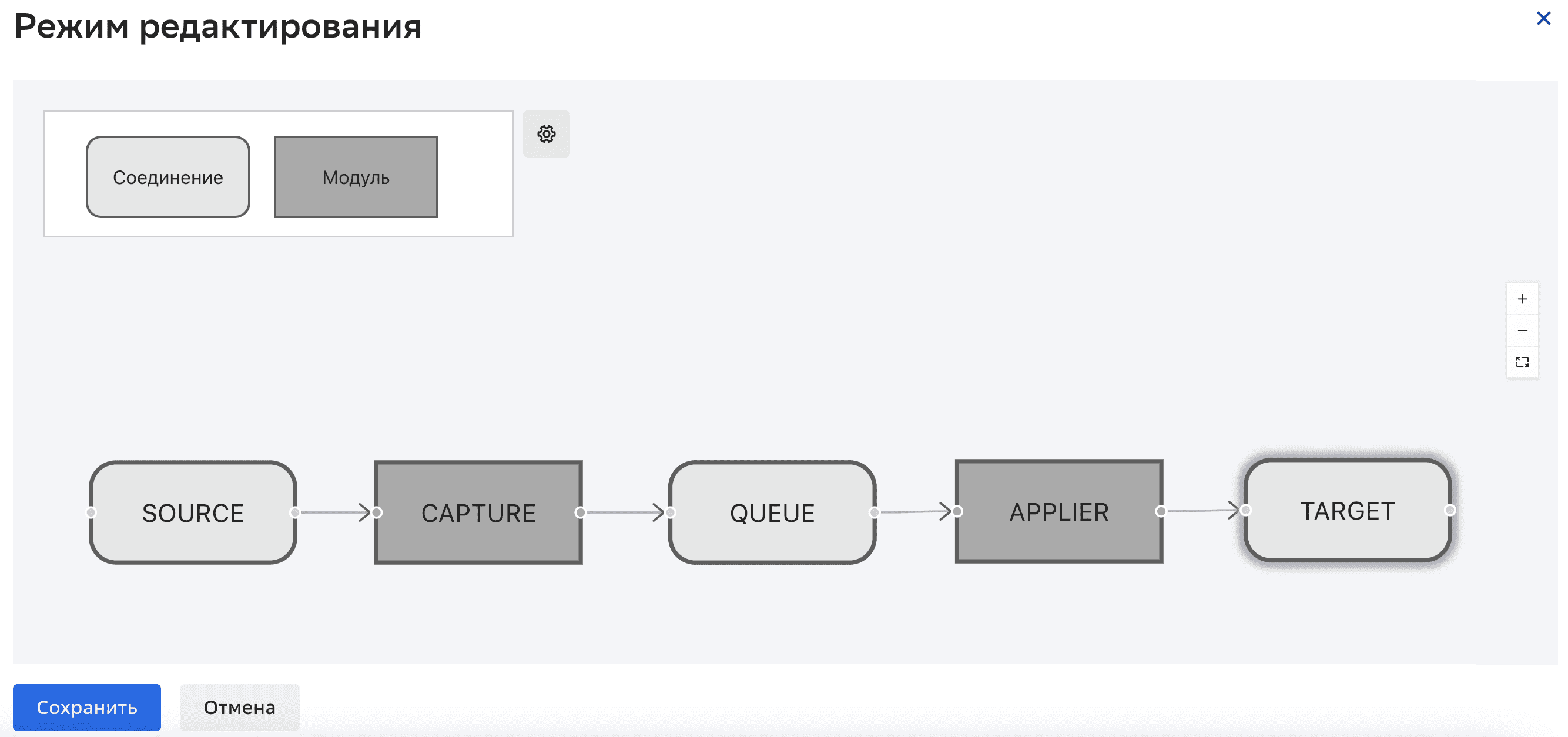

Нажмите значок Графы репликации, Редактирование схемы графа справа от графа репликации.

Графы репликации, Редактирование схемы графа

Графы репликации, Редактирование схемы графа

Для добавления нового элемента:

Граф обязательно должен содержать минимум один источник (элемент «Соединение»), один модуль захвата изменений (элемент «Модуль»), одну очередь — Kafka (элемент «Соединение»), один модуль применения изменений (элемент «Модуль»), один приемник (элемент «Соединение»).

Не используйте для построения графа удаленные соединения и конфигурации. При попытке объединить стрелкой удаленное соединение и конфигурацию или существующее соединение и удаленную конфигурацию появится ошибка.

  1. Выберите элемент Соединение, Модуль.

  2. Перетащите элемент в поле редактирования схемы графа.

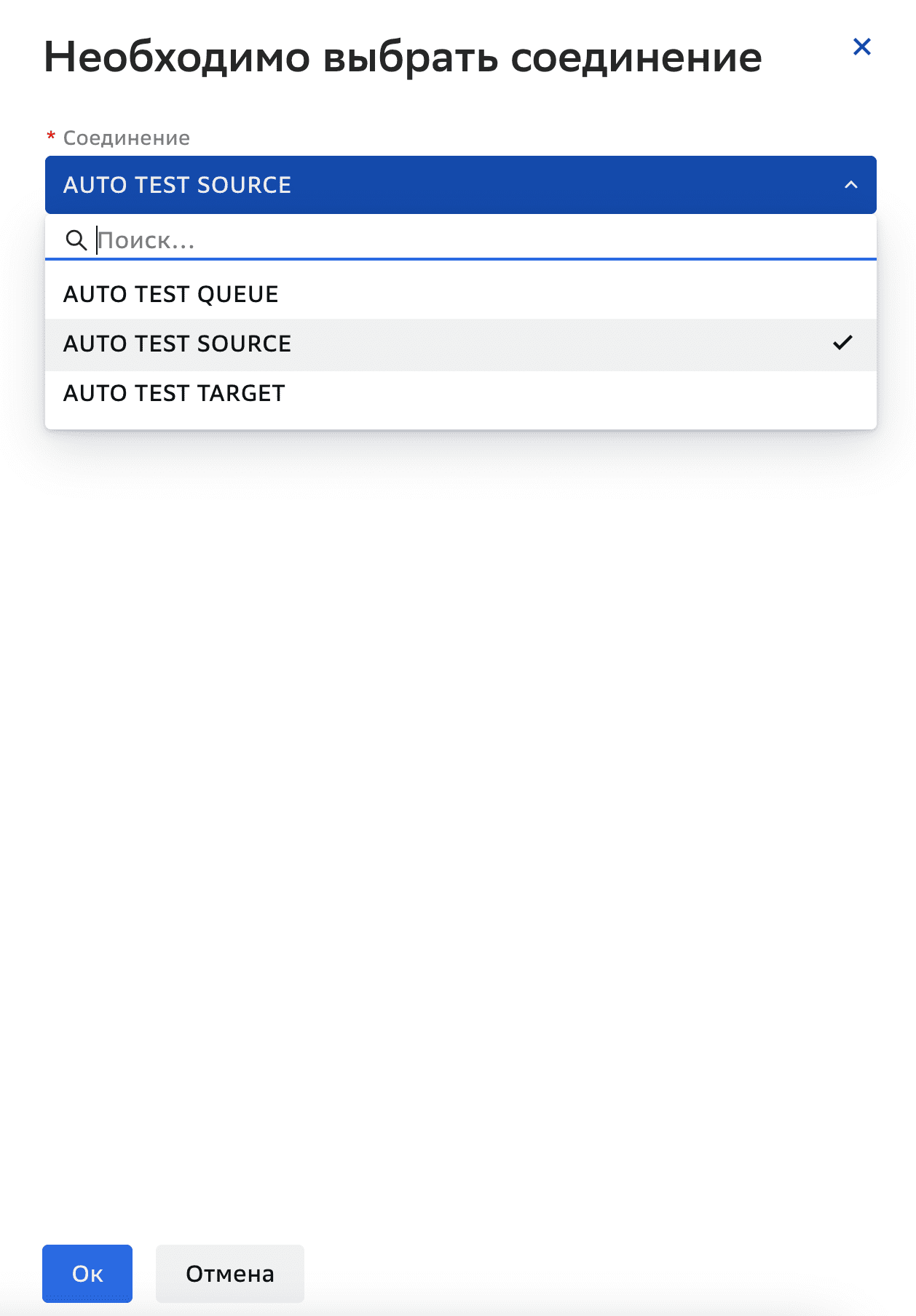

  3. Для элемента Соединение выберите соединение из раскрывающегося списка соединений в окне Необходимо выбрать соединение, которое откроется автоматически при перетаскивании элемента в поле редактирования.

    Графы репликации, Редактирование графа репликации

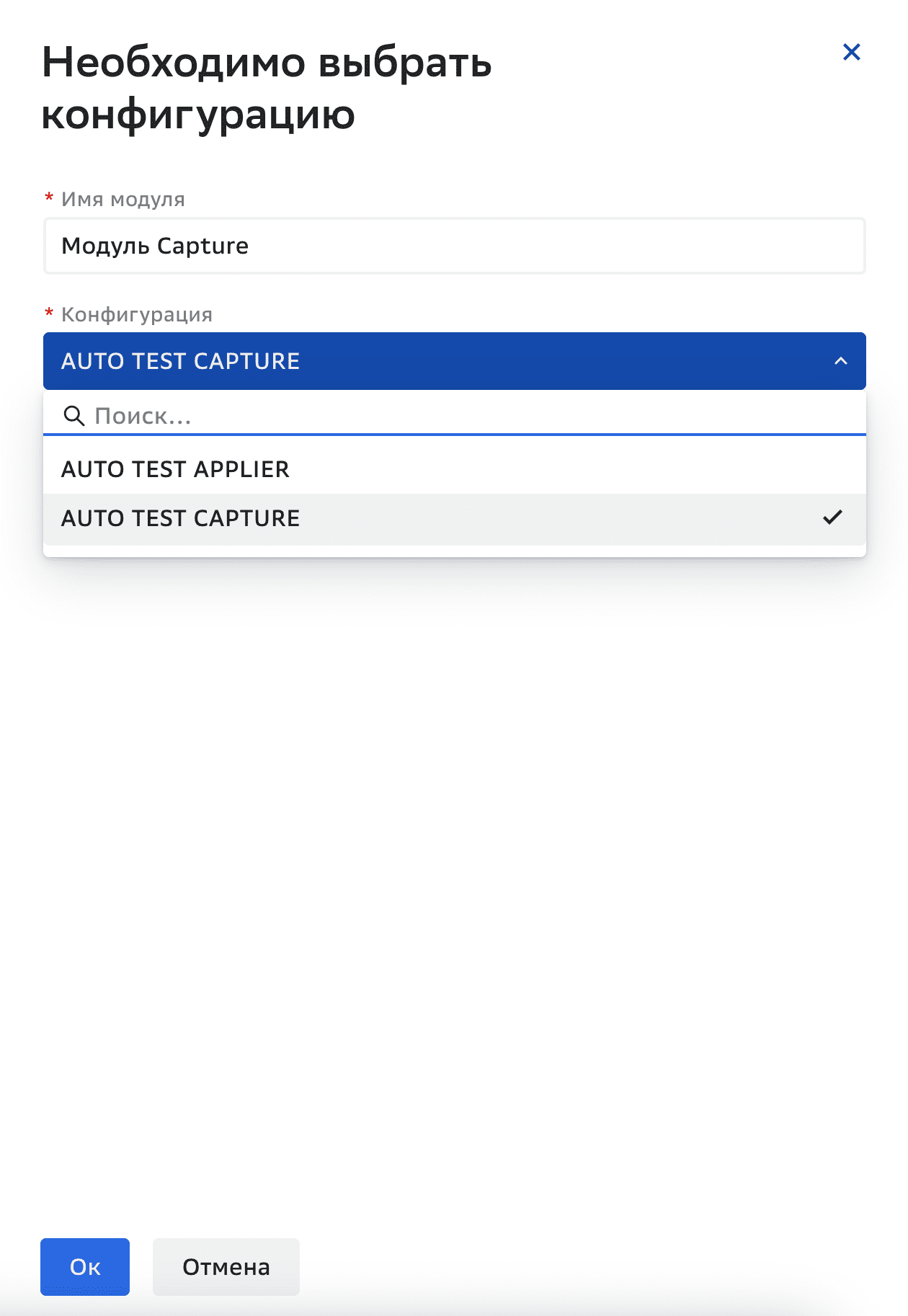

  4. Для элемента Модуль задайте имя модуля и выберите конфигурацию из раскрывающегося списка конфигураций в окне Необходимо выбрать конфигурацию, которое откроется автоматически при перетаскивании элемента в поле редактирования.

    Графы репликации, Редактирование графа репликации

Для соединения двух элементов:

  1. Нажмите «точку» на прямоугольнике нужного модуля. Появится «стрелочка».

  2. Протяните «стрелочку» до нужного элемента и присоедините к «точке» второго модуля.

Соединяйте элементы слева направо.

У графа есть два варианта отображения:

Описание

Создание

Отображение

в одну строку с целостной Очередью

при создании однострочного графа вручную;
при копировании однострочного графа

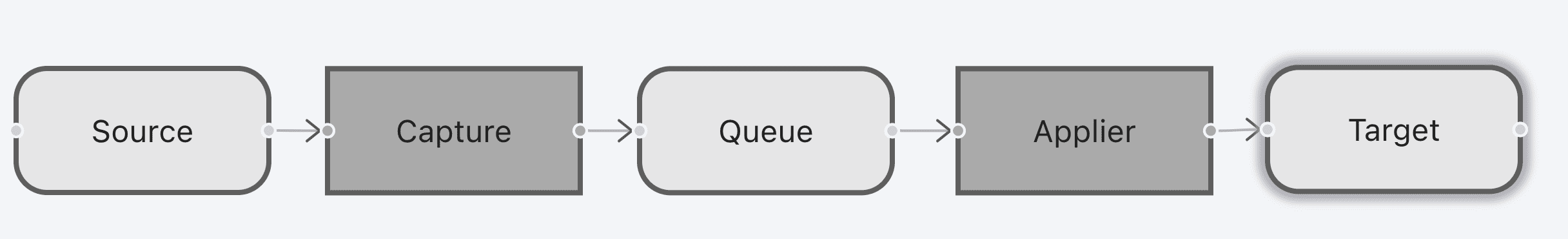

Графы репликации, Статус

в две строки с разъединенной Очередью

при создании двустрочного графа вручную;
при копировании двустрочного графа;
при создании графа вызовом POST /graph/bulk

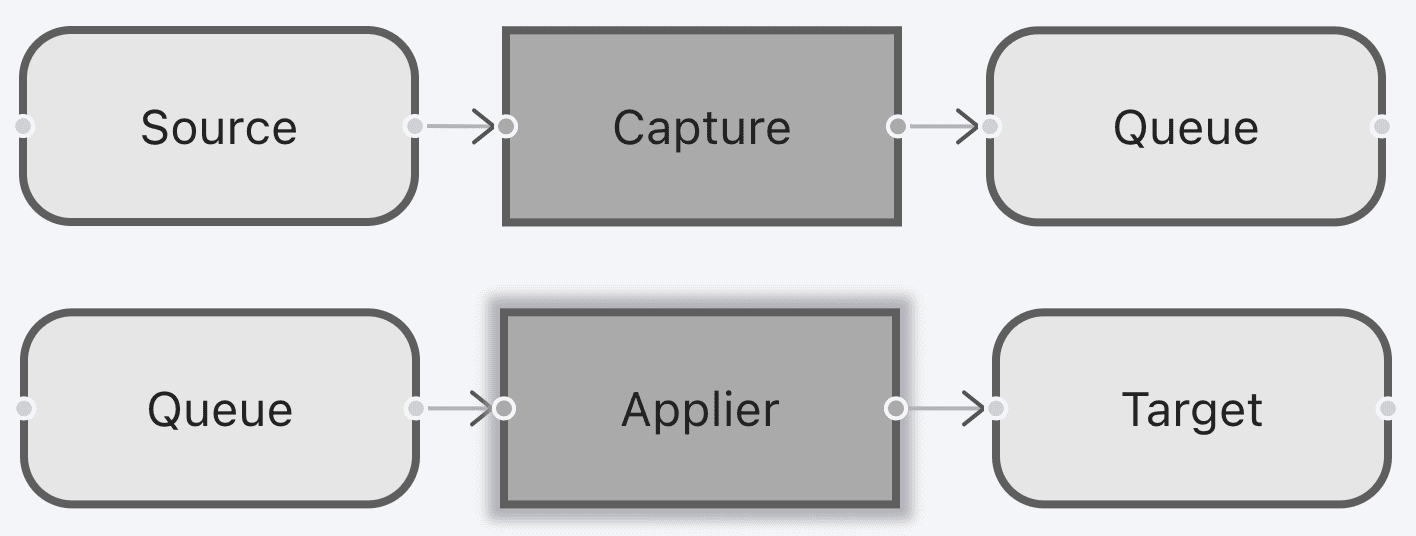

Графы репликации, Статус

Чтобы граф отображался в две строки:

  1. Нажмите элемент Очередь на схеме графа.

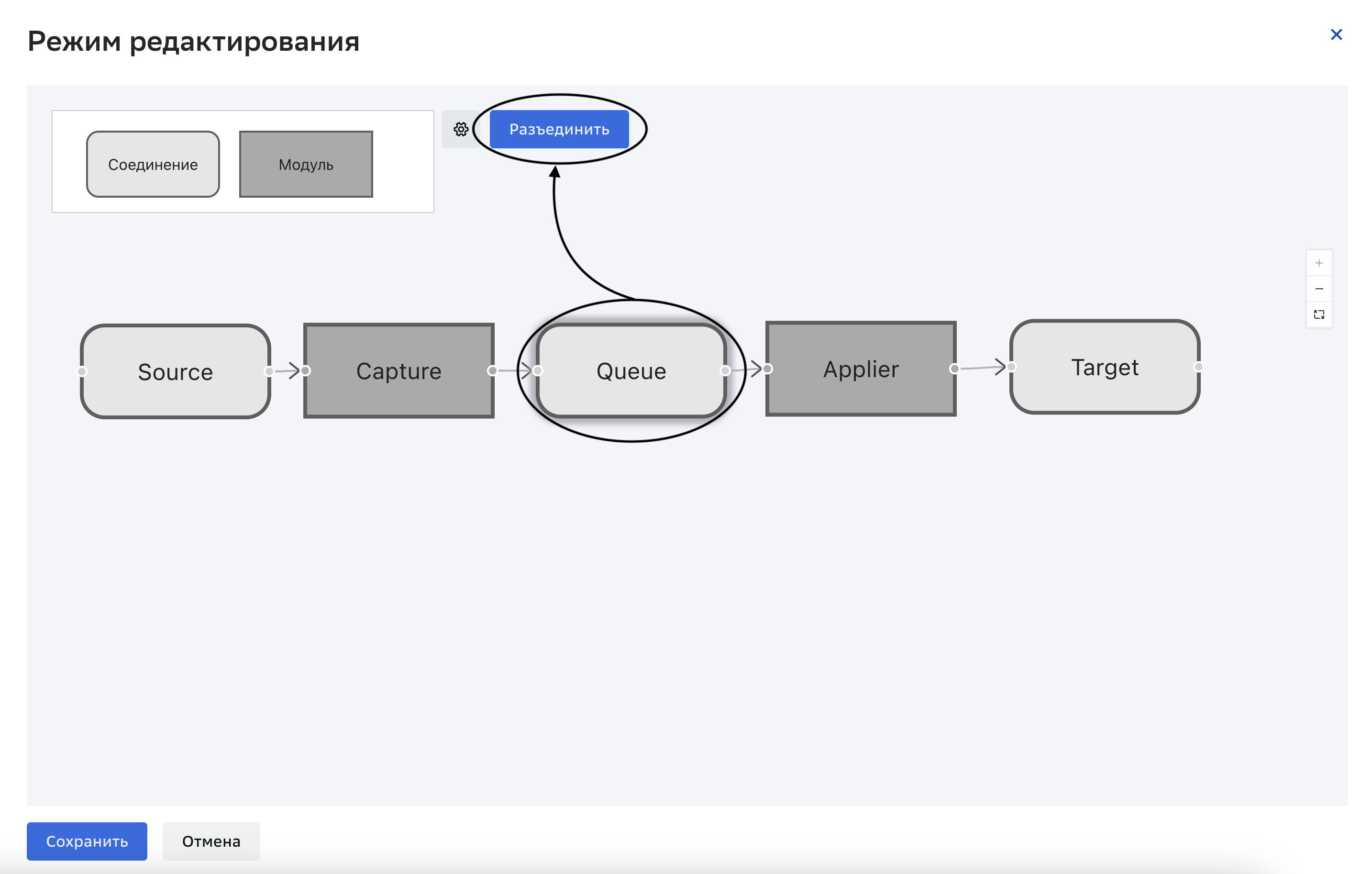

  2. Нажмите кнопку Разъединить, которая появится в верхней части окна редактирования схемы графа после нажатия на Очередь.

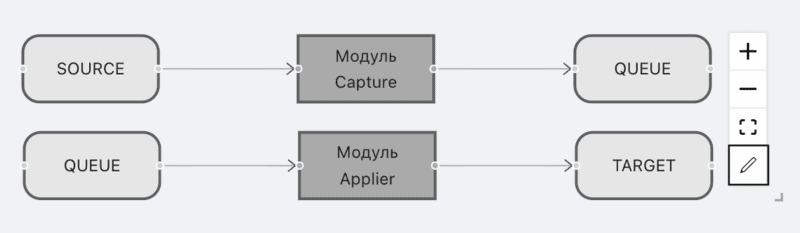

    Графы репликации, Редактирование графа репликации

Чтобы двустрочный граф отображался в одну строку:

  1. Выделите схему графа так, чтобы оба элемента Очередь были в зоне выделения.

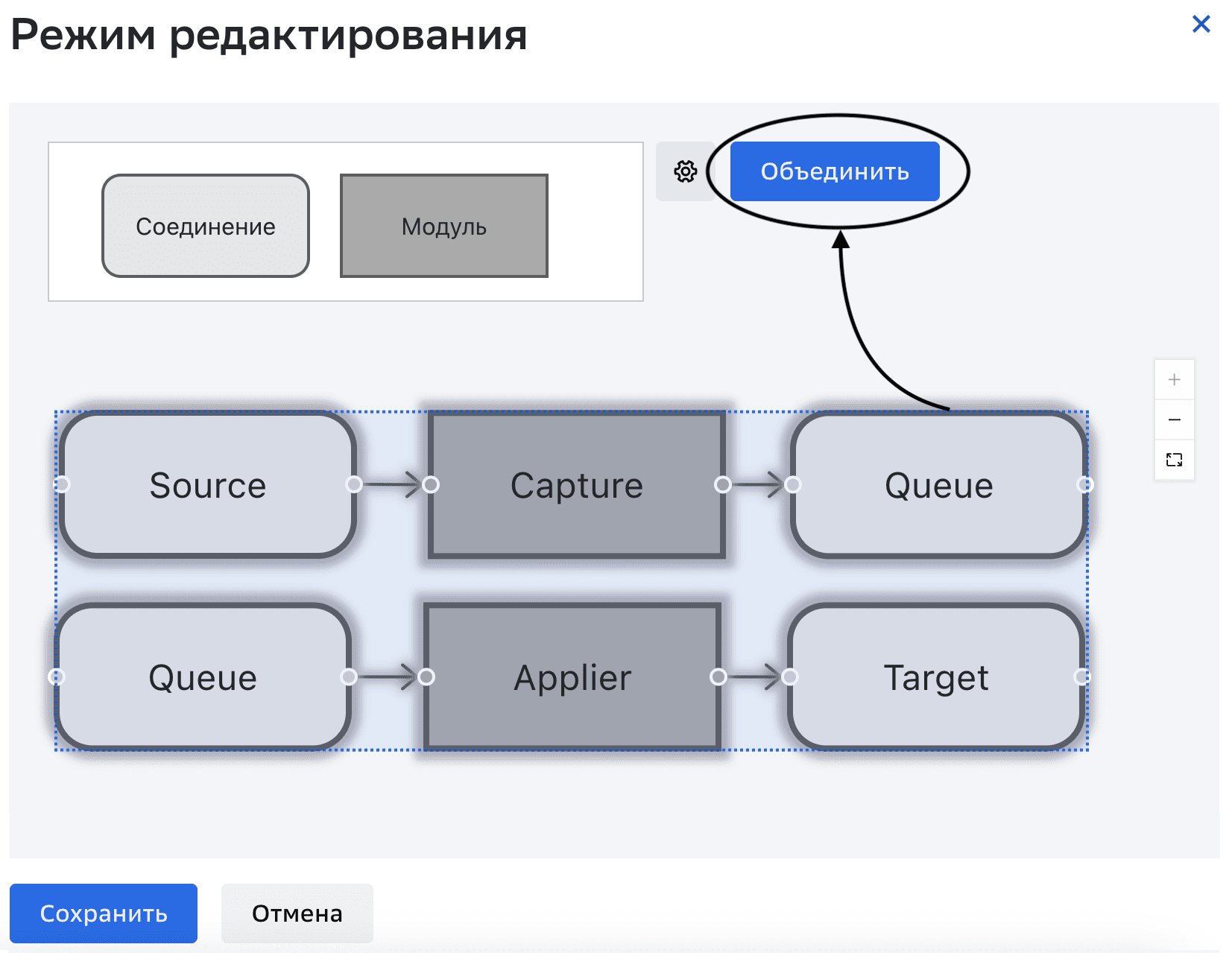

  2. Нажмите кнопку Объединить, которая появится в верхней части окна редактирования схемы графа после выделения графа.

    Графы репликации, Редактирование графа репликации

Результат#

Схема графа отредактирована.

В целях отказоустойчивости после сохранения схемы графа на все его соединения по умолчанию добавляется обработчик ошибок со следующими параметрами:

CONNECTION_ERROR

Действие: RETRY

Попыток реконнекта: 180

Таймаут реконнекта: 10.
