Запуск графа репликации#

Последовательность выполнения#

Для запуска графа:

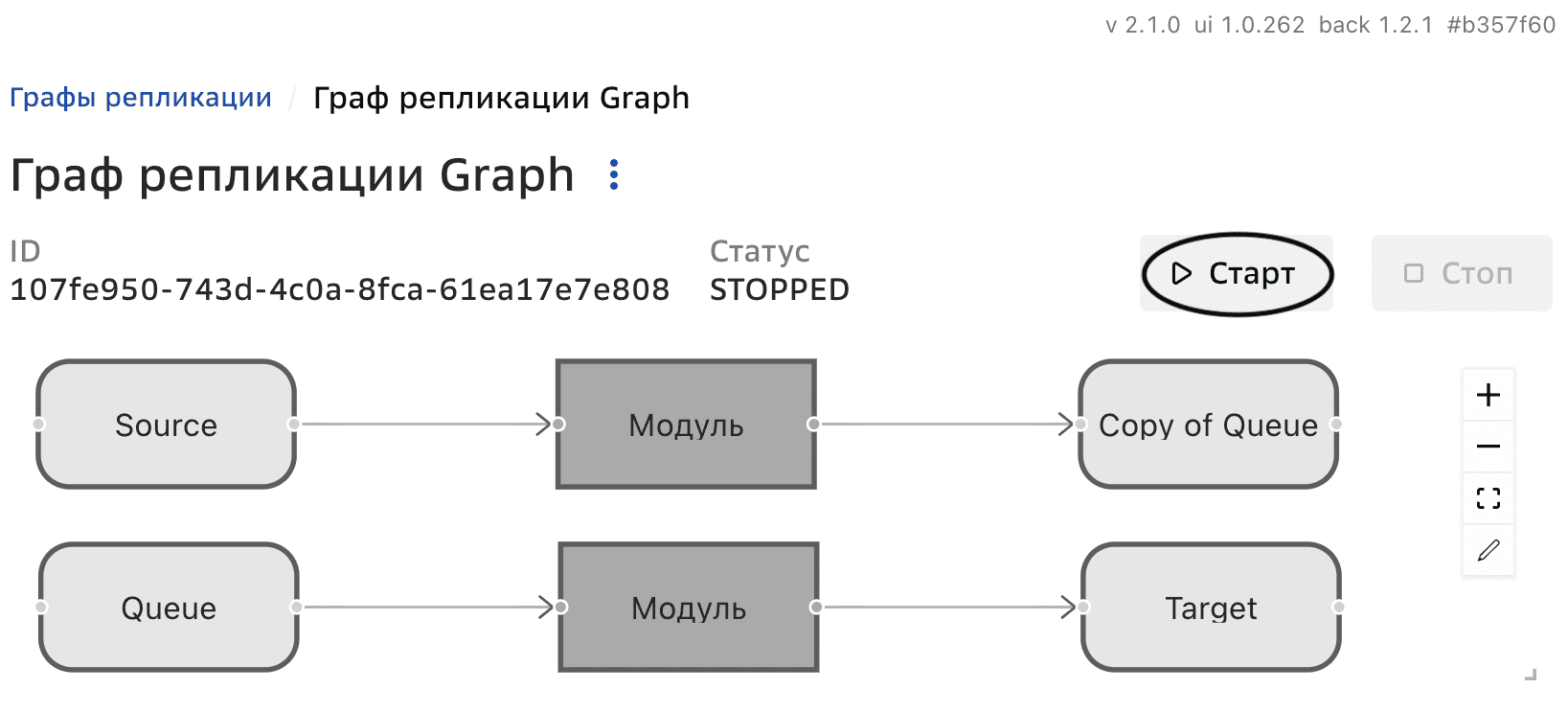

  1. Нажмите Соединения, Редактирование модуля.

    Графы репликации, Запуск графа

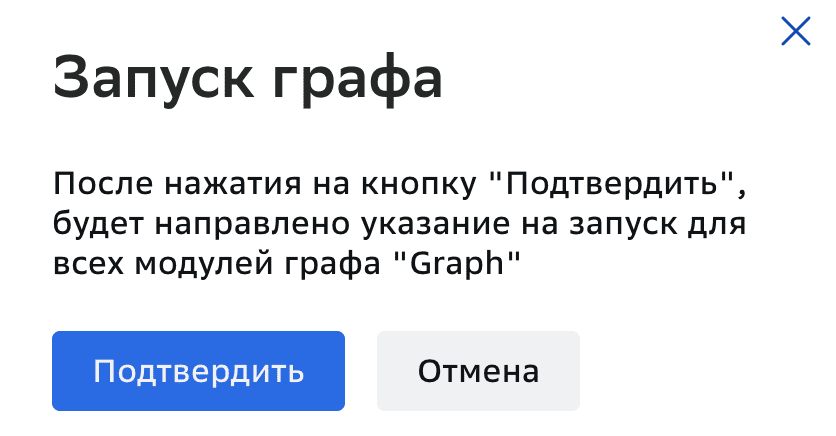

  2. Нажмите Подтвердить в появившемся окне предупреждения.

    Графы репликации, Запуск графа

Результат#

Статус

Описание

Отображение

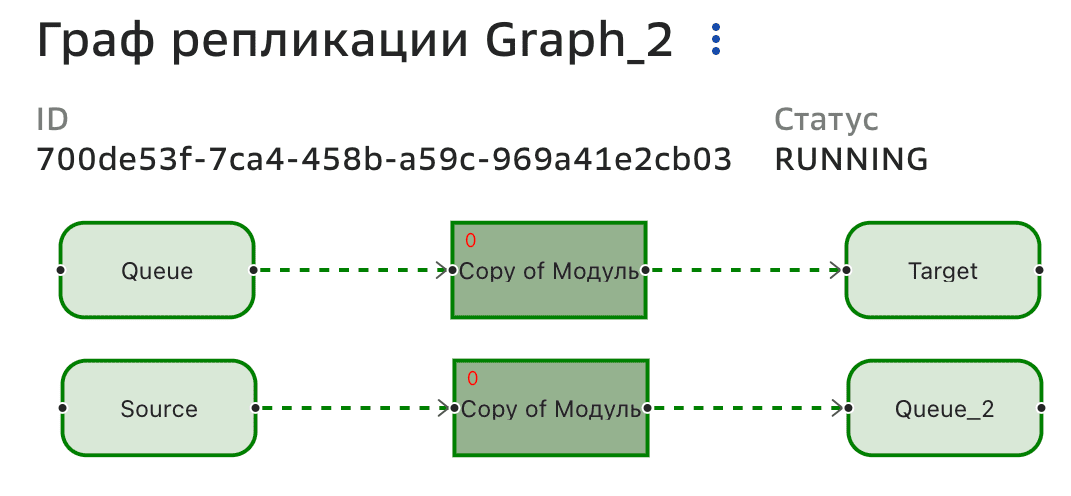

RUNNING

Запущенный граф: статус RUNNING рядом с названием графа в списке графов;
элементы графа зеленые; соединительные стрелки зеленые, анимированные;
на модулях Capture и Applier отображается число записанных сообщений в секунду

Графы репликации, Статус

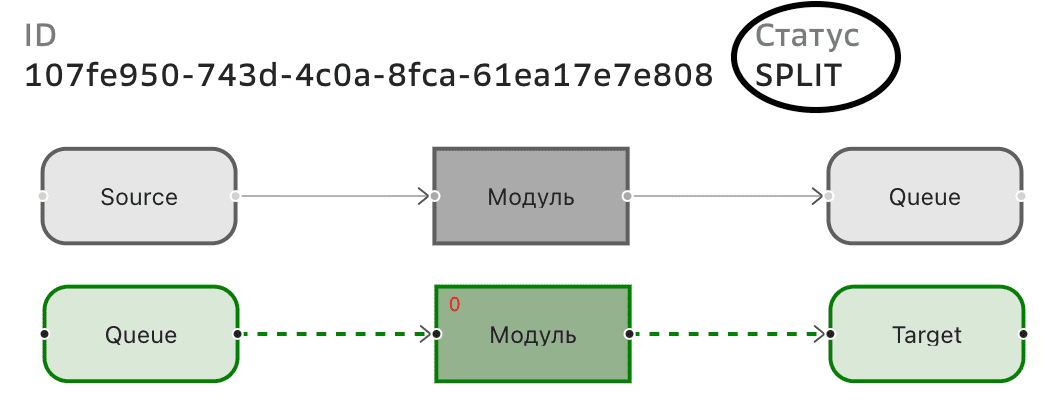

SPLIT

Частично запущенный граф: статус SPLIT рядом с названием графа в списке графов;
запущенные элементы графа зеленые, незапущенные — серые;
стрелки, соединяющие работающие элементы графа, зеленые;
стрелки, соединяющие неработающие элементы графа, серые;
на работающем модуле Capture отображается число записанных сообщений в секунду

Графы репликации, Статус

При падении графа репликации ищите ошибку в описании событий во вкладке Процессы.
