Администрирование с помощью компонента PACMAN (CFGA)#

Введение#

Раздел содержит описание администрирования компонента IAM Proxy с помощью компонента PACMAN (CFGA).

Предусловие#

Перед началом использования компонента PACMAN (CFGA) необходимо выполнить следующие действия:

Ознакомиться с документацией на компонент PACMAN (CFGA).
Получить роль platformauth_admin - необходимо для доступа в UI RDS (задается на стороне компонента KeyCloak.SE (KCSE) продукта Platform V IAM (IAM)). Роль platformauth_admin обладает правами на чтение статуса.
Иметь установленный RDS-Server - необходимо для использования компонента PACMAN (CFGA). Подробнее в разделе Установка RDS-сервера в OSE.
Иметь настроенную интеграцию RDS-server с компонентом PACMAN (CFGA). Подробнее в разделе Настройка получения конфигурации.

Доступ к приложению#

Для получения доступа к настройкам приложения IAM Proxy, в компоненте PACMAN (CFGA), выполните следующие действия:

Перейдите в браузере на UI PACMAN;
Пройдите аутентификацию в PACMAN;

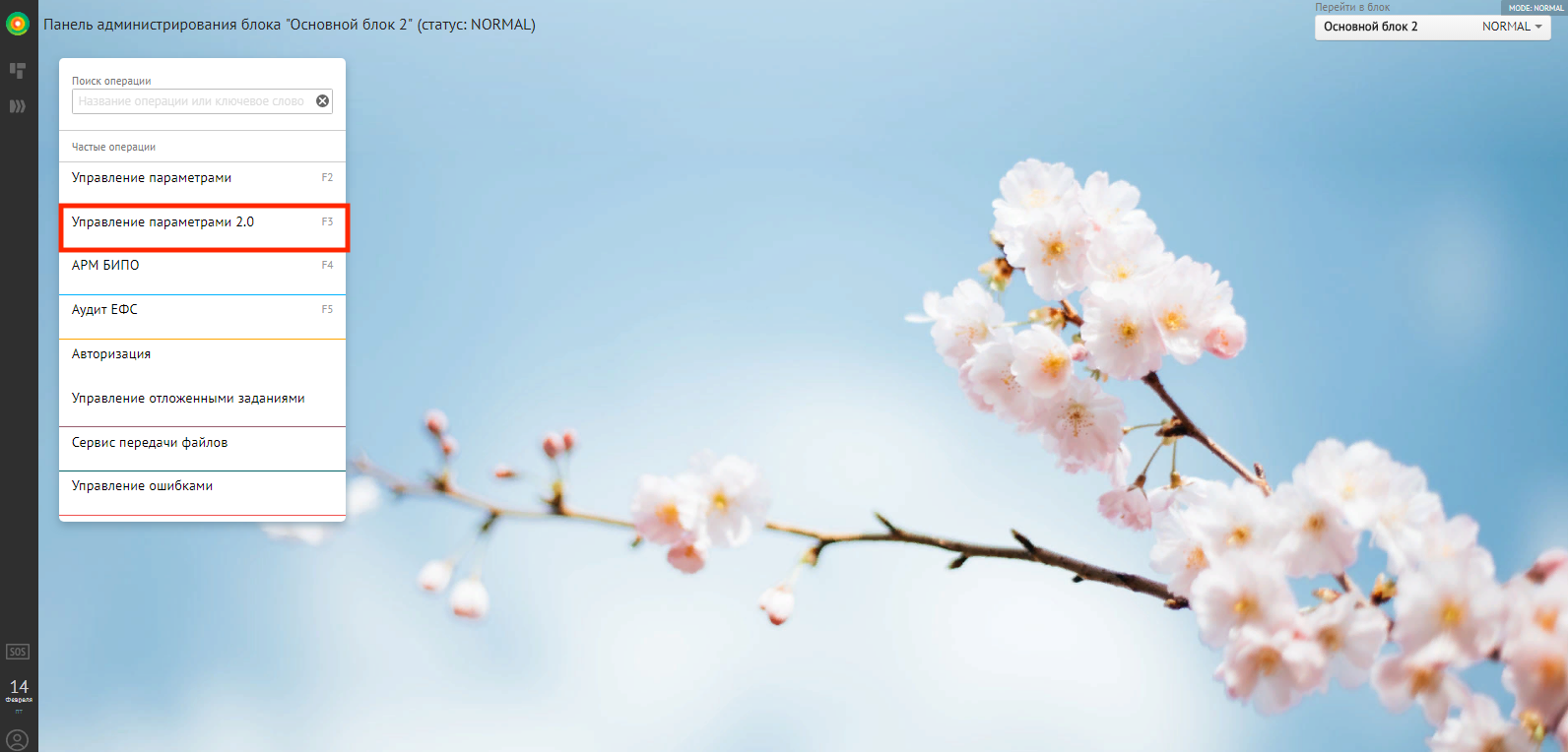

После успешной аутентификации, в списке операций выберите пункт "Управление параметрами 2.0".

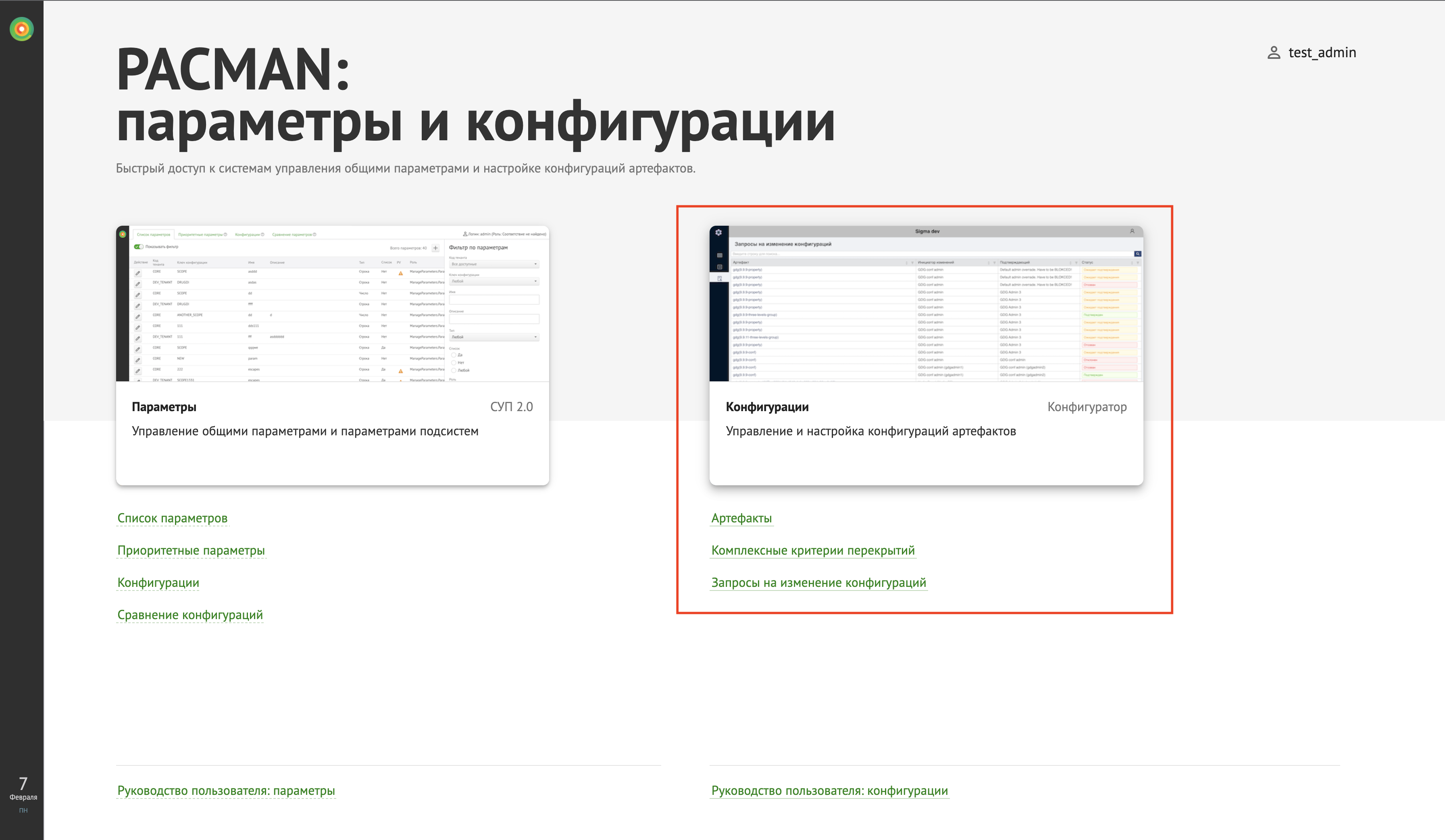

Откроется единое окно «PACMAN (CFGA): параметры и конфигурации»

Управление параметрами 2.0
Выберите модуль "Конфигурации. Управление и настройка конфигураций артефактов".

Конфигурации. Управление и настройка конфигураций артефактов

Откроется АРМ компонента Platform V Configurator

Использование приложения администратором#

Загрузка модели конфигурации артефакта#

Для загрузки модели конфигурации артефакта IAM Proxy, необходимо обладать правами не ниже администратора.

Для загрузки модели конфигурации артефакта IAM Proxy, выполните следующие действия:

Пройдите авторизацию в АРМ компонента Platform V Configurator;

Откроется главная страница
Нажмите "Импорт модели";

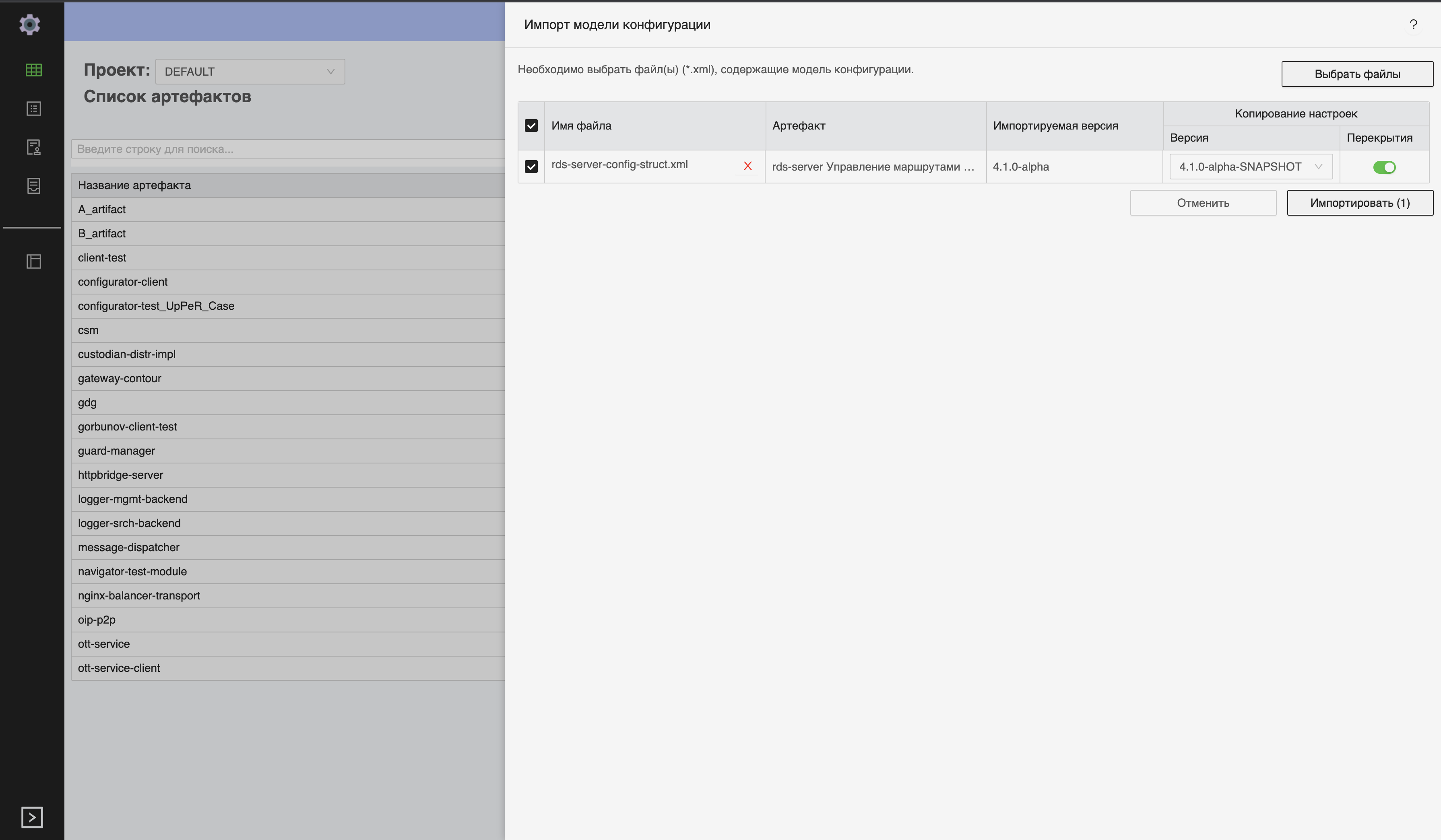

Откроется окно импорта моделей
Нажмите "Выбрать файлы";

Откроется окно выбора файлов для импорта
Укажите в файловой системе путь к xml-файлу модели конфигурации:(Расположение файла в дистрибутиве: /config/rds-server-config-struct.xml);
Нажмите "Импортировать".

Выполнится импорт указанного артефакта При импорте существующего артефакта, выполнится его обновление до последней версии Невозможно повторно импортировать уже существующую версию артефакта с заполненными настройками (появится сообщение о необходимости удаления артефакта и его перекрытий)

Описание полей таблицы с файлами для импорта:

Наименование поля	Описание
Имя файла	Содержит наименование выбранного для импорта файла и кнопку для удаления файла из списка
Артефакт	Содержит название артефакта и оригинальное имя артефакта
Импортируемая версия	Содержит название версии артефакта
Копируемая версия	Содержит элементы управления, обеспечивающие копирование настроек из выбранной версии в импортируемую с дополнительной возможностью копирования всех перекрытий из указанной версии

Изменение значений параметров конфигураций с помощью интерфейса#

Для изменения значение настройки, выполните следующие действия:

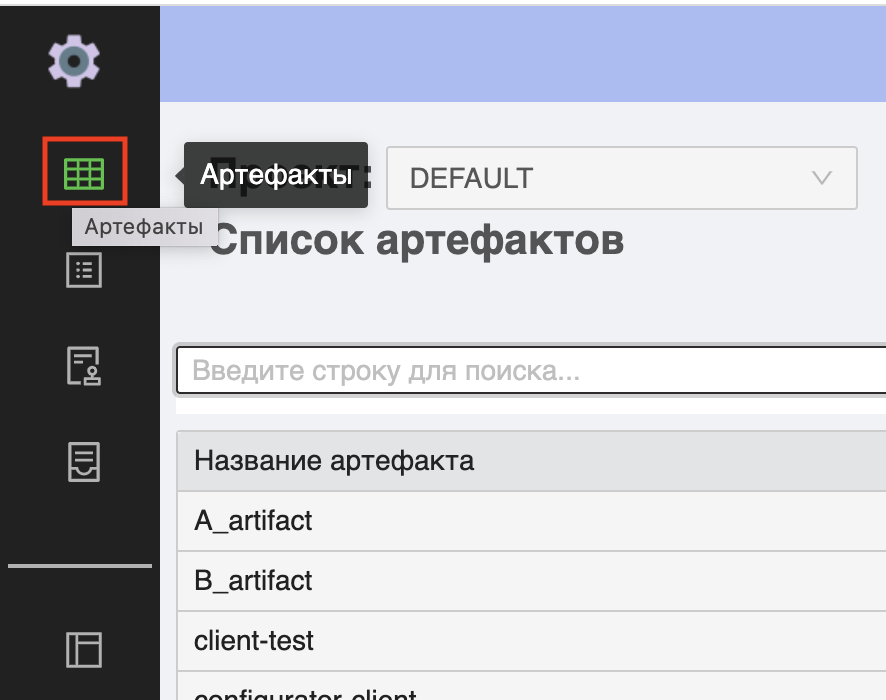

Нажмите на иконку Артефакты;

Откроется окно артефактов

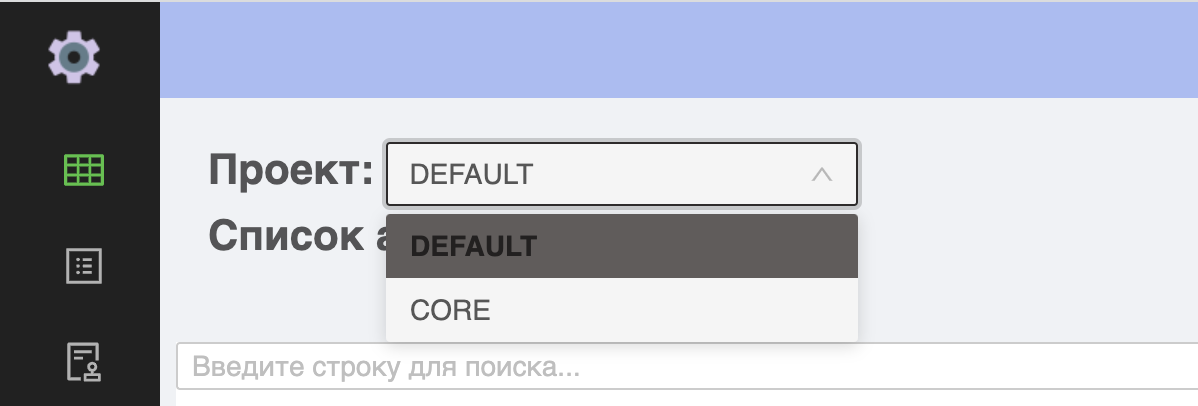

Откройте всплывающие меню Проект и выберите проект default;

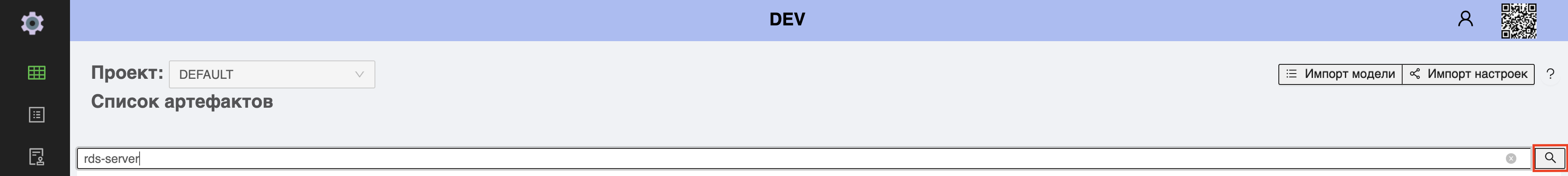

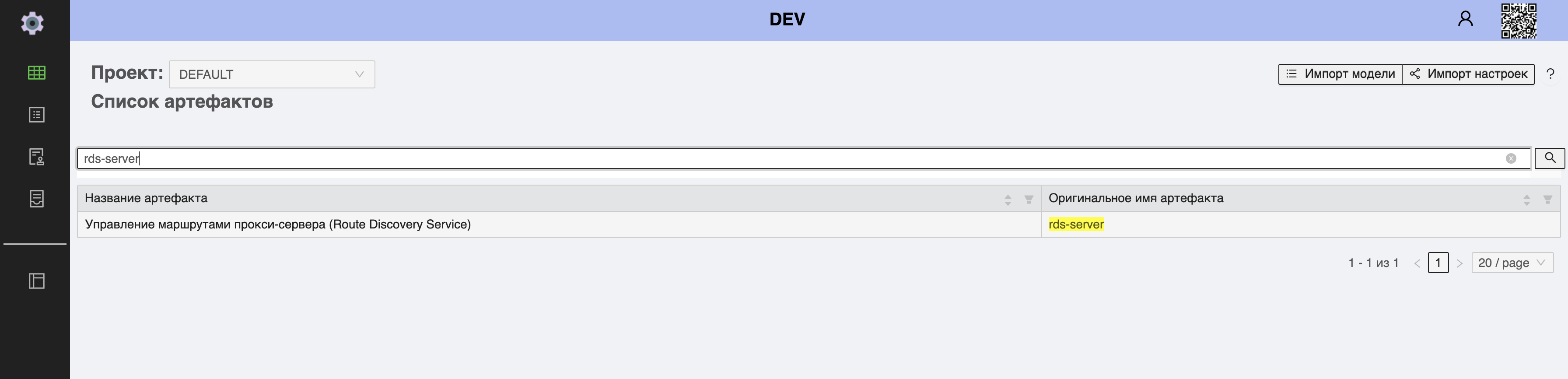

В поисковой строке, введите rds-server и нажмите "Поиск";

На экран будут выведены результаты поиска по заданным параметрам
Из результатов поиска, выберите артефакт соответсвующий параметрам:
- название артефакта: "Управление маршрутами прокси-сервера (Route Discovery Service)";
- оригинальное имя артефакта: rds-server.
Откроется окно выбранного артефакта

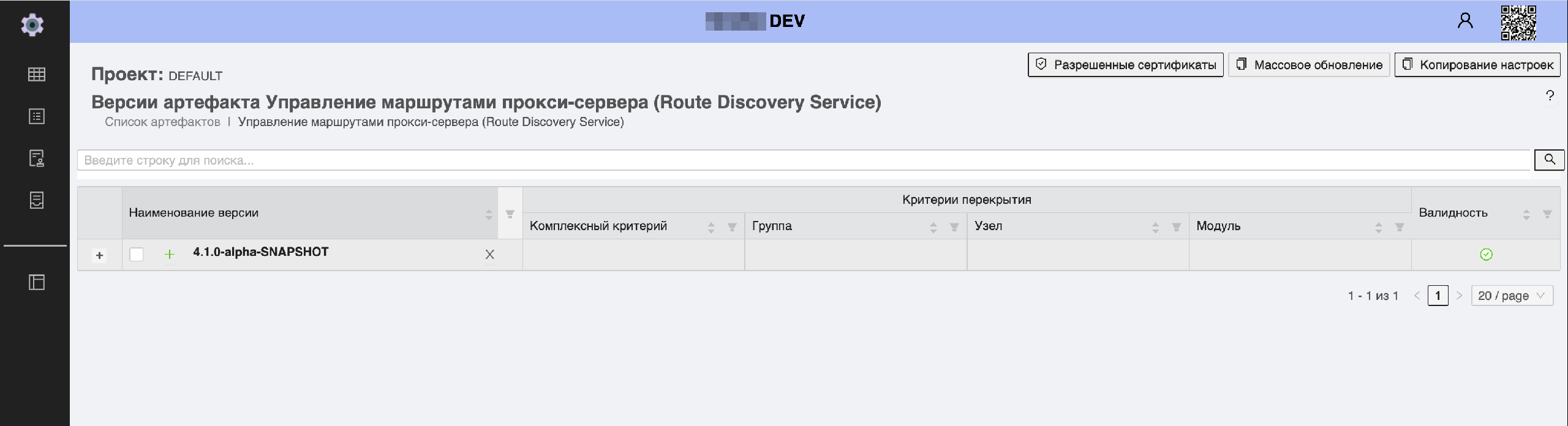

Выберите необходимую версию артефакта;

Откроется окно выбранной версии артефакта

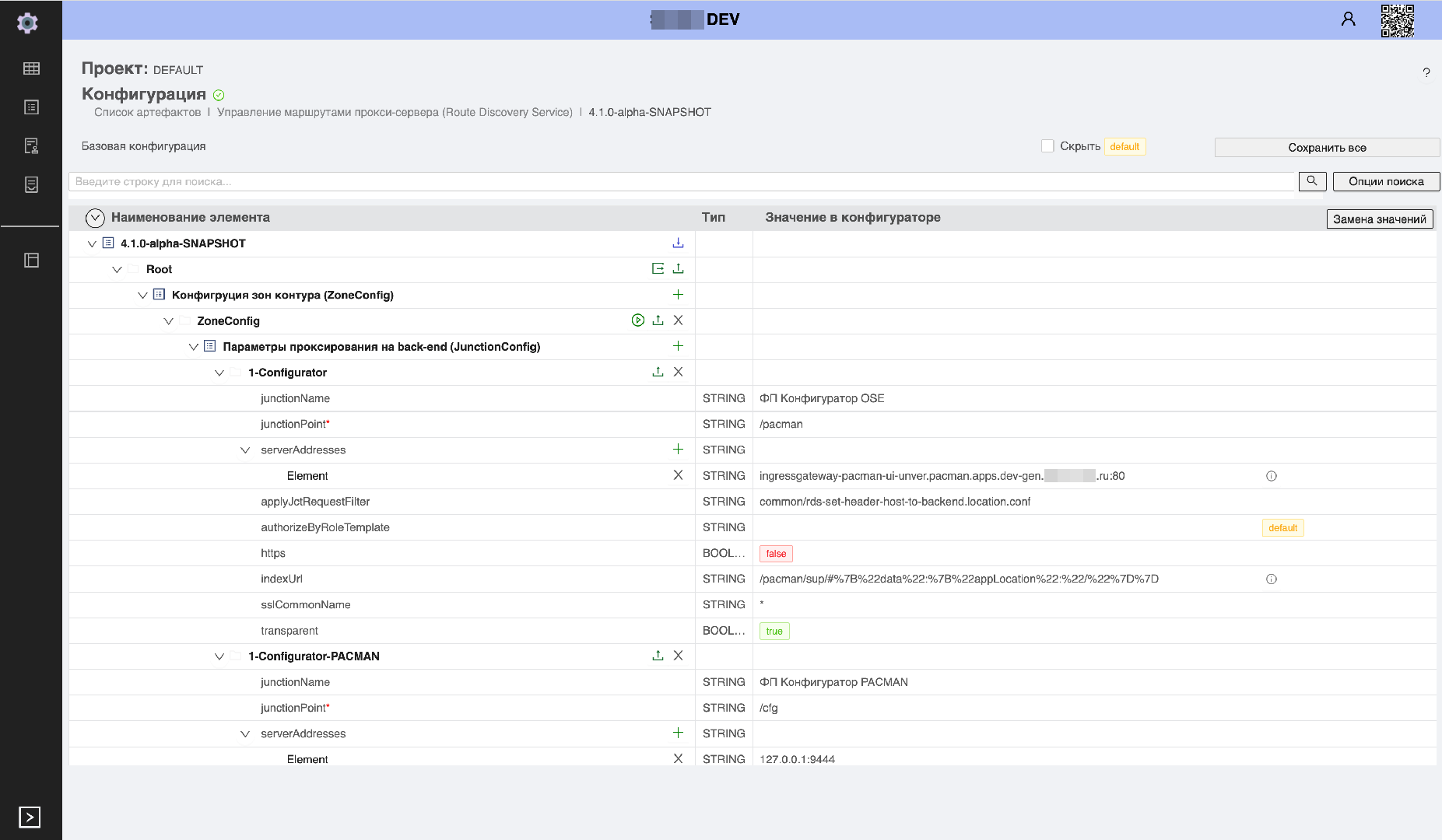

Раскройте дерево конфигурации выбранной версии.

Раскроется дерево конфигурации

Пример работы с деревом конфигурации: Создание нового узла дерева конфигурации

Для избежания ошибок имя узла дерева (группы) должно быть уникально, например:GROUP123

Для создания нового узла дерева конфигурации, выполните следующие действия:

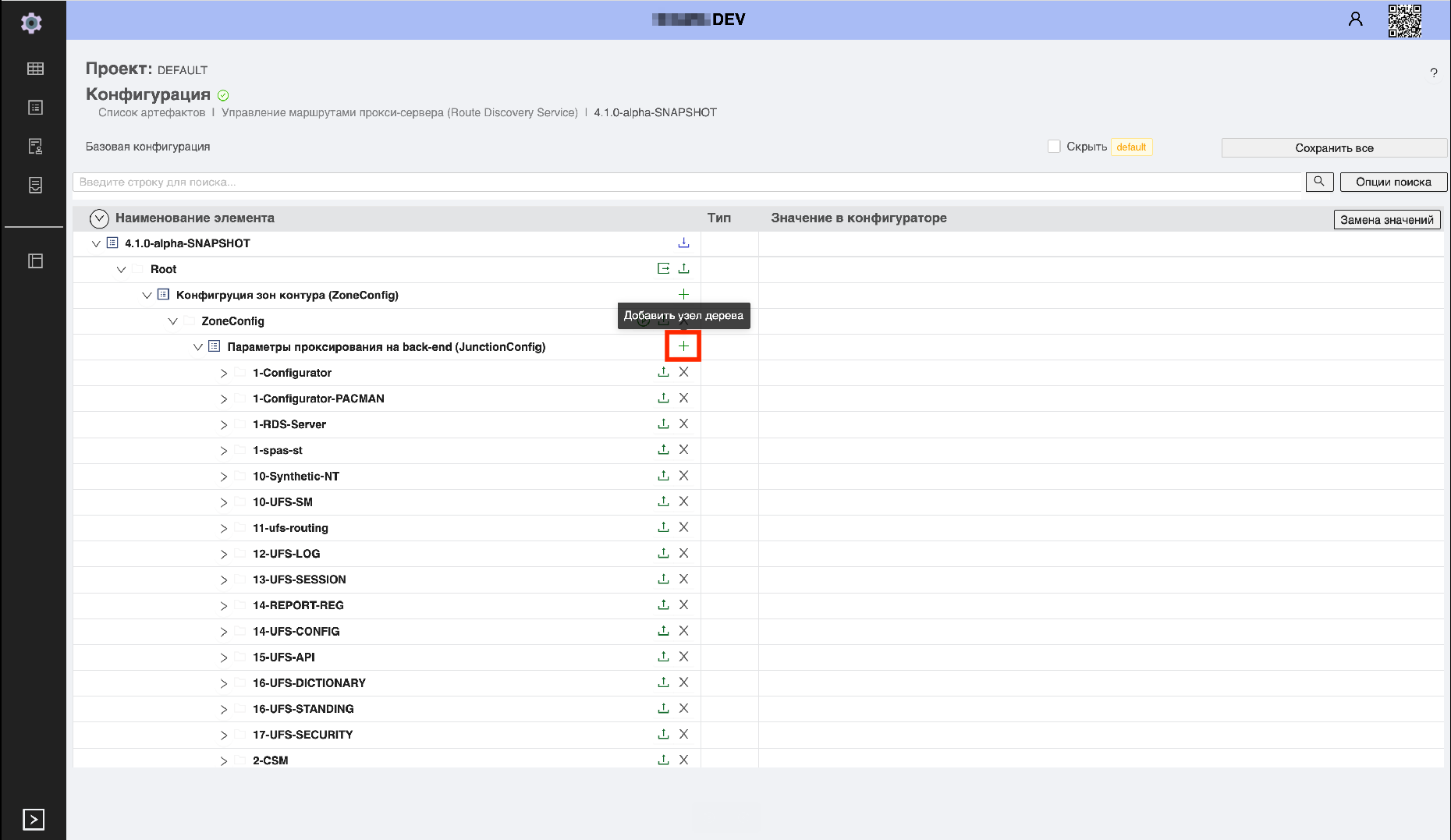

Нажмите на иконку "Добавить узел дерева";

Откроется окно создания нового узла

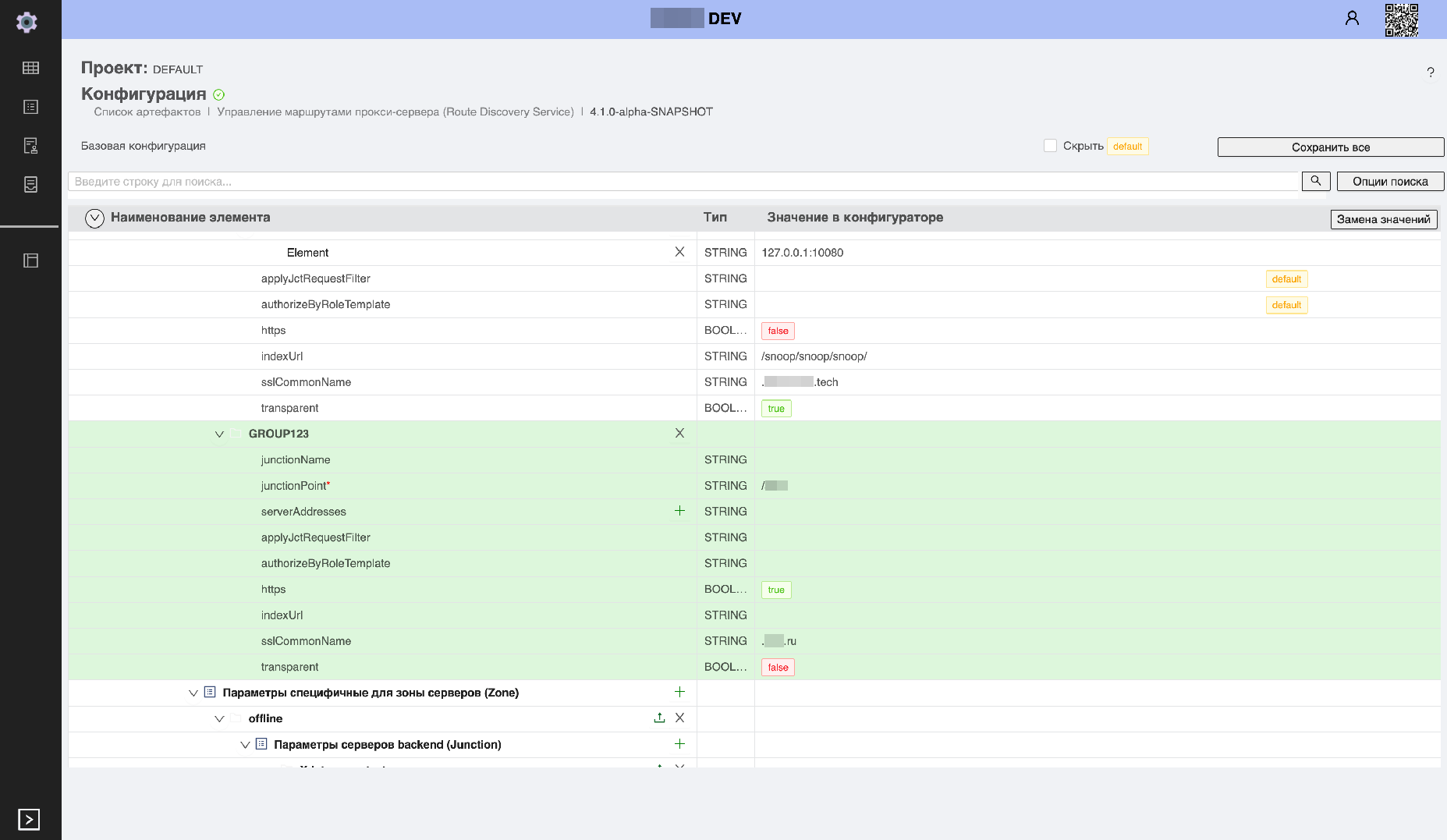

Заполните значения параметров в соответствующих полях (например:junctionPoint);

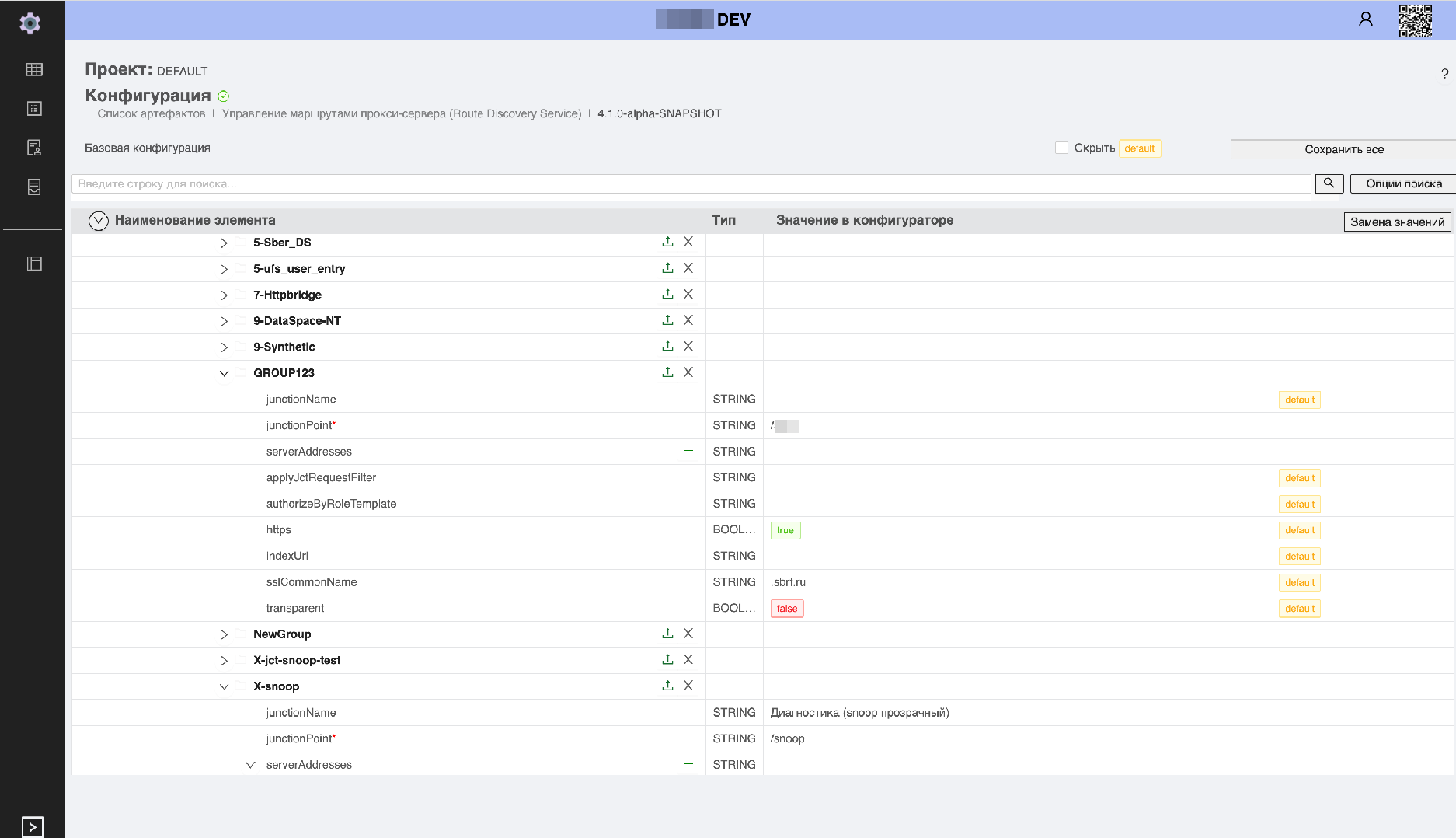

Нажмите "Сохранить все".

Изменения сохранятся, созданный узел дерева будет добавлен в общий список

Примечание: Сохранение выполняется посредством нажатия кнопки "Сохранить все". В ином случае изменения не сохранятся. При сохранении выполняется итоговая проверка конфигурации в соответствии с моделью. При неуспешной валидации выводится предупреждающее сообщение о причине.

Загрузка значений параметров конфигурации#

При необходимости загрузки значений параметров из файла *.properties предусмотрена функция импорта в PACMAN.

Текущие параметры в файл возможно экспортировать с помощью функции экспорта конфигурации (кнопка "Экспорт").

Загрузка значений параметров конфигурации артефакта осуществляется одним из перечисленных способов:

через дерево конфигурации;
с помощью кнопки "Импорт настроек".

Пример файла *.properties:

#@artifact=rds-server
#@artifact_version=4.1.0-alpha-SNAPSHOT
#@version.crit=[;;]
#Tue Feb 08 09:35:46 MSK 2022

rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/applyJctRequestFilter=common/rds-set-header-host-to-backend.location.conf
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/authorizeByRoleTemplate=
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/https=false
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/indexUrl=/pacman/sup/#%7B%22data%22:%7B%22appLocation%22:%22/%22%7D%7D
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/junctionName=#BD/Platform V Configuration OSE
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/description=Расширенное описание #BD/Platform V Configuration OSE
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/junctionPoint=/pacman
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/serverAddresses=ingressgateway-pacman-ui-unver.pacman.apps.dev-gen.mycompany.ru:80;
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/sslCommonName=*
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator]/transparent=true
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/applyJctRequestFilter=
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/authorizeByRoleTemplate=
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/https=true
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/indexUrl=/ufs-config-manager/pacman/configurator/
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/junctionName=#BD/Platform V Configuration
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/description=Расширенное описание #BD/Platform V Configuration
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/junctionPoint=/cfg
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/serverAddresses=127.0.0.1:9444;
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/sslCommonName=*
rds-server@ZoneConfig[ZoneConfig]/JunctionConfig[1-Configurator-PACMAN]/transparent=true
...

Загрузка значений параметров конфигураций через дерево конфигурации#

Перед загрузкой значений параметров конфигураций, необходимо выполнить загрузку модели конфигурации артефакта

Для загрузки параметров конфигурации артефакта, через дерево конфигурации, в окне просмотра параметров конкретной конфигурации, выполните следующие действия:

Перейдите в окно просмотра параметров конфигурации.

Откроется окно просмотра параметров

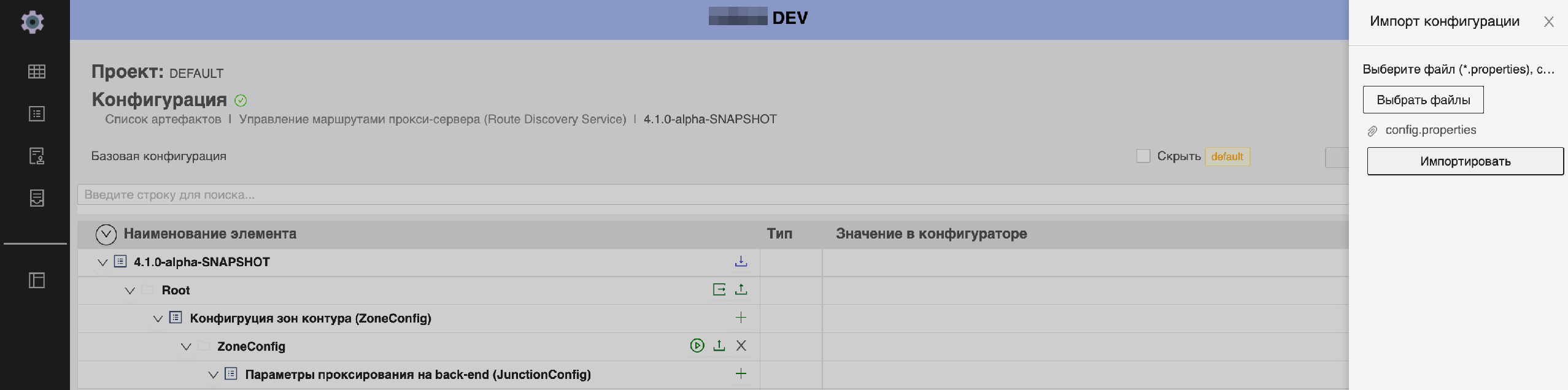

Нажмите на иконку , на уровне конфигурационного элемента.

Откроется окно импорта конфигураций
Нажмите "Выбрать файлы".

Откроется окно выбора файлов
Укажите путь к файлу *.properties в файловой системе.

Наименование файла отобразится под кнопкой "Выбрать файлы"
Нажмите "Импортировать".

Начнется импорт выбранного файла

При загрузке конфигурации выполняется ее проверка в соответствии с моделью конфигурации артефакта. При неуспешной валидации появляется предупреждающее сообщение о причине. При этом сохранение в базу выполняется независимо от результата валидации. Из файла не загружаются поля с признаком запрета миграции значения – transient. После завершения импорта необходимо заполнить такие поля вручную и сохранить конфигурацию.

Дождитесь завершения импорта и заполните оставшиеся поля.
Нажмите "Сохранить".

Параметры конфигурации сохранены

Загрузка с помощью кнопки «Импорт настроек»#

Предусловие

При импорте конфигураций для компонента обязательно должны быть выполнены условия:

Перед загрузкой значений параметров конфигураций, необходимо выполнить загрузку модели конфигурации артефакта;
В импортируемом файле обязательно наличие разделов:
- #@artifact=;
- #@artifact_version=.
Для значений параметров применяются следующие ограничения:
- при использовании DNS-имен в serverAddresses они должны успешно разрешаться в IP на DNS-сервере, который используется на IAM Proxy (иначе конфигурация не будет применена);
- applyJctRequestFilter должен содержать пути к существующим файлам на IAM Proxy;
- при https = true необходимо обеспечить наличие сертификатов ЦС в TrustStore IAM Proxy;
- параметр junctionPoint должен быть уникален и не должен заканчиваться на "/";
- в случае наличия у всех запросов на приложение, одного базового корневого контекста, рекомендуется использовать transparent = true;
- использовать в applyJctRequestFilter опции common/rds-set-header-host-to-backend.location.conf и\или common/rds-ssl-sni-on.server.conf при проксировании в k8s\OS.

Импорт настроек

«Импорт настроек» позволяет импортировать любые значения конкретной указанной версии.

Для загрузки значений параметров конфигурации артефакта с помощью импорта настроек, выполните следующие действия:

Нажмите "Артефакты";

Откроется окно артефактов

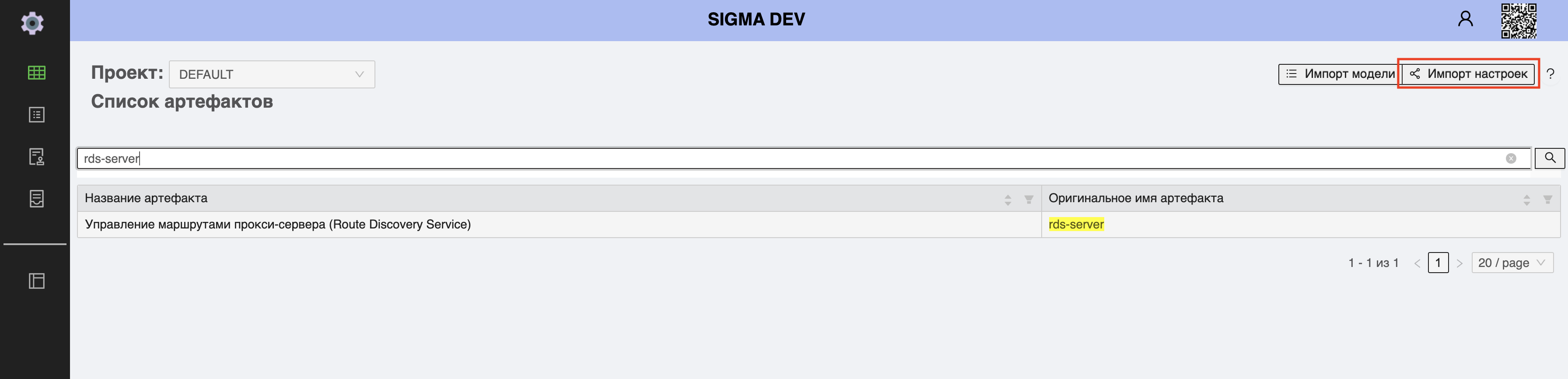

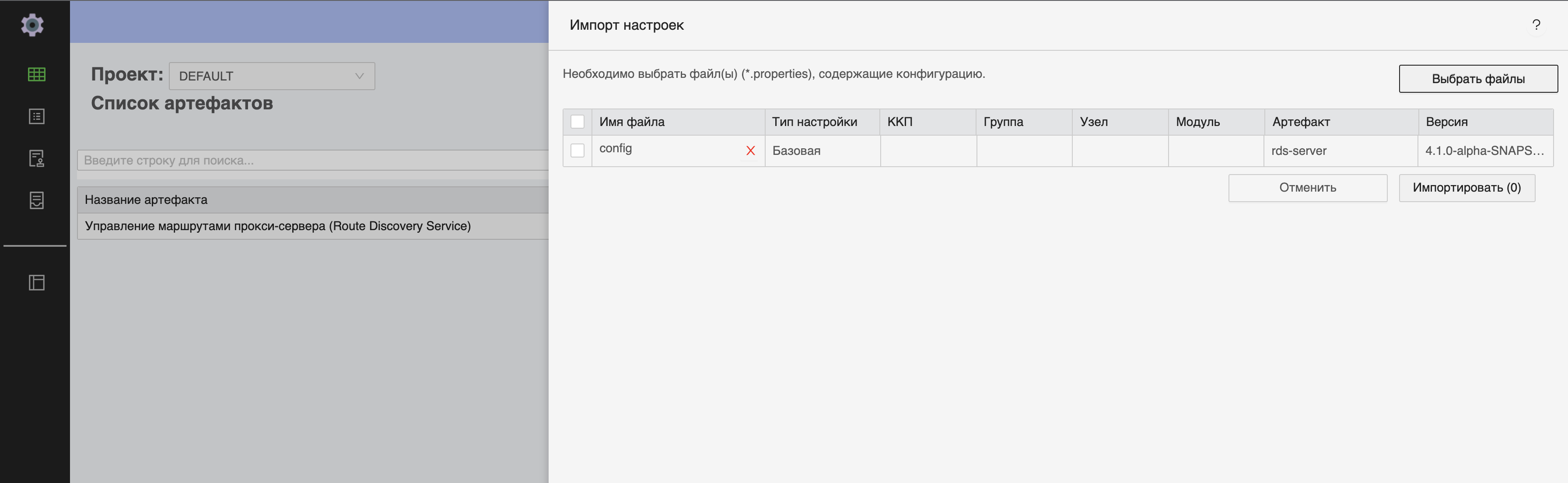

На главной странице нажмите "Импорт настроек";

Откроется окно импорта настроек
Нажмите "Выбрать файлы";

Откроется окно выбора файлов для импорта
Выберите файлы *.properties со значениями параметров конфигурации.

Файлы с настройками должны соответствовать требованиям к структуре файла (поля должны соответствовать загруженной ранее схеме артефакта rds-server), при этом обязательно наличие следующих разделов:

#@artifact=rds-server
#@artifact_version=....

Нажмите "Импортировать".

При успешном импорте окно закроется автоматически

При возникновении ошибки система проинформирует сообщением
