Мониторинг#

События мониторинга#

События мониторинга показывают, что происходит в кластере DropApp Plus при изменении состояния или ошибках, вызванных другими ресурсами системы. События — это тип ресурса, который автоматически создается всеми основными компонентами и расширениями в кластере через API-сервер.

Доступ к логам событий можно получить напрямую из кластера при помощи команды oc.

Чтобы получить список событий, запустите команду, которая выводит список событий по определенному ресурсу или всему кластеру DropApp Plus.

DropApp Plus включает предварительно настроенный, предустановленный и самообновляемый стек, который обеспечивает мониторинг основных компонентов. Существует возможность включить мониторинг для пользовательских проектов.

Настройка#

Администратор кластера может настроить стек мониторинга с использованием поддерживаемых конфигураций.

По умолчанию включен набор оповещений, которые немедленно уведомляют администраторов кластера о проблемах. Панели мониторинга по умолчанию в веб-консоли OKD включают визуальное представление показателей кластера.

С помощью веб-консоли OKD возможно просматривать показатели, оповещения и управлять ими, а также просматривать информационные панели мониторинга. DropApp Plus также предоставляет доступ к сторонним интерфейсам, таким как Prometheus и Grafana.

После установки DropApp Plus администраторы кластера могут дополнительно включить мониторинг пользовательских проектов. Используя эту функцию, администраторы кластера, разработчики и другие пользователи могут указать, как отслеживать службы и модули в их собственных проектах.

Стек мониторинга#

Стек мониторинга DropApp Plus основан на проекте с открытым исходным кодом Prometheus и его экосистеме. Стек мониторинга включает в себя следующее:

  • Компоненты мониторинга платформы по умолчанию. Набор компонентов мониторинга платформы устанавливается в проект openshift-monitoring по умолчанию при установке DropApp Plus. Это обеспечивает мониторинг основных компонентов DropApp Plus, включая службы Kubernetes. Стек мониторинга по умолчанию также обеспечивает удаленный мониторинг работоспособности кластеров. Эти компоненты показаны в разделе «Установлено по умолчанию» на схеме.

  • Компоненты для мониторинга пользовательских проектов. После опционального включения мониторинга для пользовательских проектов в проект openshift-user-workload-monitoring устанавливаются дополнительные компоненты мониторинга. Это обеспечивает мониторинг пользовательских проектов. Эти компоненты показаны в разделе «Пользователь» на схеме.

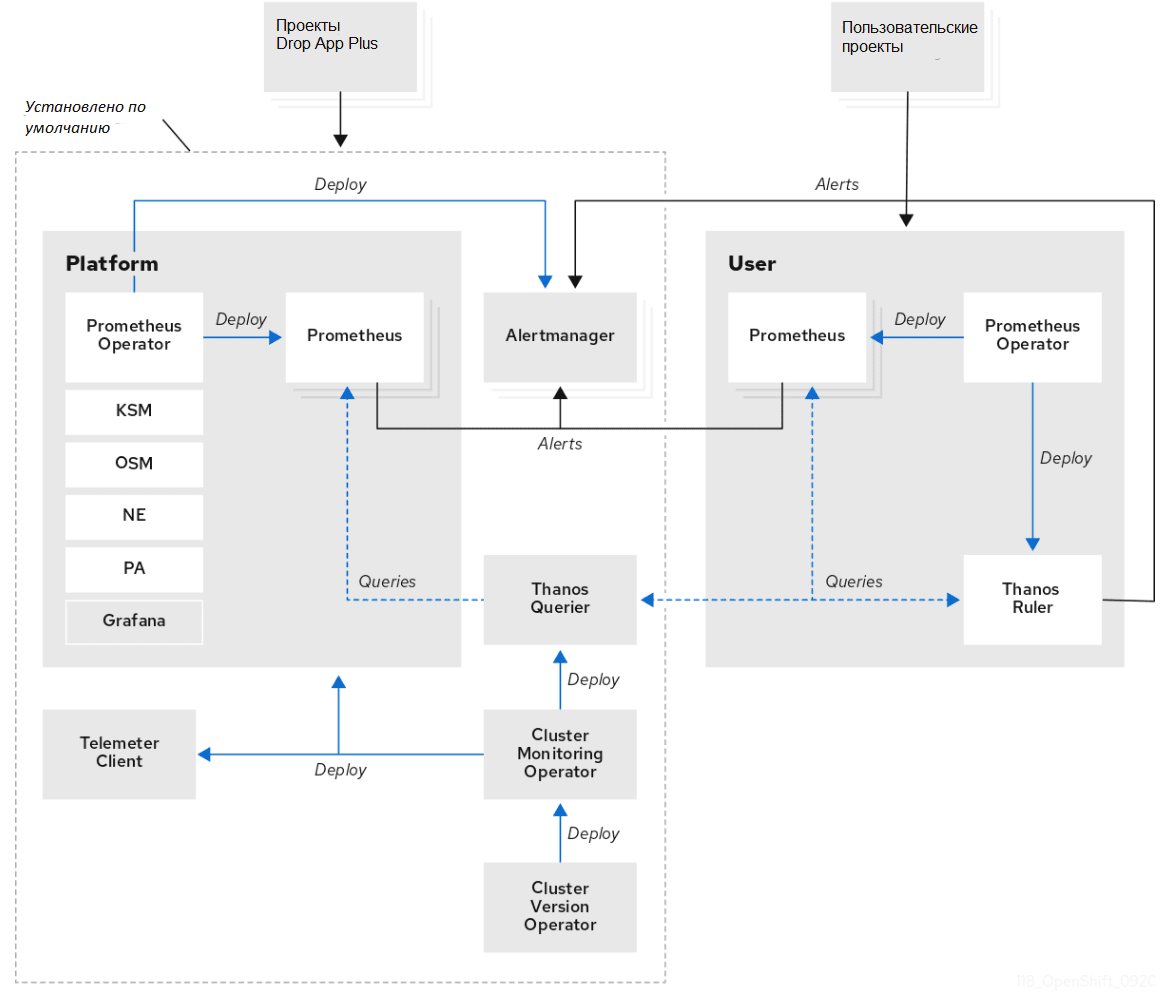

Компоненты мониторинга

Компоненты мониторинга по умолчанию#

По умолчанию стек мониторинга DropApp Plus включает в себя следующие компоненты:

Компонент

Описание

Cluster Monitoring Operator

Развертывает, управляет и автоматически обновляет экземпляры Prometheus и Alertmanager, Thanos Querier, Telemeter Client и целевые показатели метрик. Cluster Monitoring Operator развертывается оператором версий кластера (CVO). Центральный компонент стека мониторинга

Prometheus Operator

Создает, настраивает и управляет экземплярами Prometheus и экземплярами Alertmanager. Также автоматически генерирует целевые конфигурации мониторинга на основе запросов меток

Prometheus

Является базой данных временных рядов и механизмом оценки правил для метрик. Prometheus отправляет оповещения в Alertmanager для обработки

Prometheus Adapter

Преобразует запросы узлов и pod для использования в Prometheus. Преобразуемые показатели ресурсов включают показатели использования ЦП и памяти. Адаптер Prometheus предоставляет API метрик ресурсов кластера для горизонтального автоматического масштабирования pod. Адаптер Prometheus также используется командами oc adm top nodes и oc adm top pods

Alertmanager

Обрабатывает оповещения, полученные от Prometheus. Alertmanager также отвечает за отправку оповещений во внешние системы уведомлений

kube-state-metrics agent

Преобразует объекты DropApp Plus в метрики, которые может использовать Prometheus. KSM на схеме выше

openshift-state-metrics agent

Расширяет kube-state-metrics за счет добавления показателей для ресурсов, специфичных для DropApp Plus. OSM на схеме выше

node-exporter agent

Собирает метрики о каждом узле кластера. Развертывается на каждом узле. NE на схеме выше

Thanos Querier

Объединяет и, при необходимости, дедуплицирует основные метрики DropApp Plus и метрики для определяемых пользователем проектов в едином многопользовательском интерфейсе

Grafana

Предоставляет информационные панели для анализа и визуализации показателей. Экземпляр Grafana, поставляемый со стеком мониторинга вместе с панелями мониторинга, доступен только для чтения

Telemeter Client

Отправляет часть данных из экземпляров платформы Prometheus, чтобы облегчить удаленный мониторинг работоспособности кластеров

Все компоненты в стеке мониторинга автоматически обновляются при обновлении DropApp Plus.

Цели мониторинга по умолчанию#

Cтек мониторинга по умолчанию отслеживает:

  • CoreDNS;

  • Elasticsearch (if Logging is installed);

  • etcd;

  • Fluentd (if Logging is installed);

  • HAProxy;

  • Image registry;

  • Kubelets;

  • Kubernetes API server;

  • Kubernetes controller manager;

  • Kubernetes scheduler;

  • Metering (if Metering is installed);

  • OpenShift API server;

  • OpenShift Controller Manager;

  • Operator Lifecycle Manager (OLM).

Компоненты мониторинга пользовательских проектов#

DropApp Plus включает в себя дополнительное усовершенствование стека мониторинга, которое позволяет отслеживать службы и pod в определяемых пользователем проектах. Эта функция включает в себя следующие компоненты:

Компонент

Описание

Prometheus Operator

Оператор, который создает, настраивает и управляет экземплярами Prometheus и Thanos Ruler в одном проекте

Prometheus

Система мониторинга, с помощью которой осуществляется мониторинг определяемых пользователем проектов. Prometheus отправляет оповещения в Alertmanager для обработки

Thanos Ruler

Механизм оценки правил для Prometheus, который развертывается как отдельный процесс. В DropApp Plus Thanos Ruler обеспечивает оценку правил и предупреждений для мониторинга пользовательских проектов

Цели мониторинга пользовательских проектов#

Если мониторинг включен для пользовательских проектов, возможно отслеживать:

  • Метрики, предоставляемые через эндпоинты службы в определяемых пользователем проектах;

  • Pod, работающие в определяемых пользователем проектах.

Сообщения администратору#

Примеры сообщений приведены в разделах «Сценарии администрирования» и «Сценарии эксплуатации кластера DropApp с помощью oc».

Метрики#

Метрики кластера#

Общие метки для всех метрик мастер-узлов:

Метка

Значение

cluster-id

Имя кластера

host

Идентификатор кластера

Метрики мастер-узла:

Название

Описание

Размерность

Основные атрибуты

master.cpu.utilization_percent

Утилизация процессора

%

DGAUGE

master.memory.utilization_percent

Утилизация памяти

%

DGAUGE

Метрики узлов#

Общие метки для всех метрик узлов:

Метка

Значение

cluster-id

Имя кластера

host

Идентификатор узлов

Метрики узлов:

Название

Описание

Размерность

Основные атрибуты

node.cpu.allocatable_cores

Количество доступных ресурсов процессора узла

%

DGAUGE

node.cpu.core_usage_time

Совокупная загрузка процессора на всех ядрах, используемых узлом

миллисекунды

COUNTER

node.cpu.total_cores

Общее количество процессорных ядер узла

шт

DGAUGE

node.ephemeral_storage.allocatable_bytes

Количество доступных ресурсов эфемерного хранилища узла

байты

IGAUGE

node.ephemeral_storage.inodes_free

Число свободных индексных дескрипторов

шт

IGAUGE

node.ephemeral_storage.inodes_total

Общее число индексных дескрипторов

шт

IGAUGE

node.ephemeral_storage.total_bytes

Размер эфемерного хранилища

байты

IGAUGE

node.ephemeral_storage.used_bytes

Использование эфемерного хранилища узла

байты

IGAUGE

node.memory.allocatable_bytes

Количество доступных ресурсов оперативной памяти узла

байты

IGAUGE

node.memory.total_bytes

Общий объем памяти узла

байты

IGAUGE

node.memory.used_bytes

Использование памяти узла

байты

IGAUGE

node.memory.working_set_bytes

Используемая память рабочего набора узла

байты

IGAUGE

node.network.received_bytes_count

Входящий трафик (получено байтов из сети)

байты

COUNTER

node.network.sent_bytes_count

Исходящий трафик (передано байтов в сеть)

байты

COUNTER

node.pid.limit

Ограничение количества идентификаторов процессов в узле

шт

IGAUGE

node.pid.used

Использование идентификаторов процессов в узле

шт

IGAUGE

Метрики pod#

Общие метки для всех метрик pod:

Метка

Значение

cluster-id

Имя кластера

namespace

Имя пространства имен

pod

Имя pod

Метрики pod:

Название

Описание

Размерность

Основные атрибуты

podcpucore_usage_tim

Совокупная загрузка процессора на всех ядрах, используемых pod

миллисекунды

COUNTER

podephemeral_storageused_bytes

Использование эфемерного хранилища pod

байты

IGAUGE

podmemoryused_bytes

Использование памяти pod

байты

IGAUGE

podmemoryworking_set_bytes

Используемая память рабочего набора pod

байты

IGAUGE

podnetworkreceived_bytes_count

Входящий трафик (получено байтов из сети)

байты

COUNTER

podnetworksent_bytes_count

Исходящий трафик (передано байтов в сеть)

байты

COUNTER

podvolumetotal_bytes

Общий объем временного тома

байты

IGAUGE

volume podvolumeused_bytes

Использование временного тома. Дополнительная метка

байты

IGAUGE

volume podvolumeutilization

Утилизация временного тома. Дополнительная метка

%

DGAUGE

Метрики постоянного тома#

Общие метки для всех метрик постоянного тома:

Метка

Значение

cluster-id

Имя кластера

namespace

Имя пространства имен

persistentvolumeclaim

Имя Persistent Volume Claim

Метрики постоянного тома:

Название

Описание

Размерность

Основные атрибуты

persistent_volume.inodes_free

Число свободных индексных дескрипторов

шт

IGAUGE

persistent_volume.inodes_total

Общее число индексных дескрипторов

шт

IGAUGEE

persistent_volume.total_bytes

Общий объем постоянного тома

байты

IGAUGE

persistent_volume.used_bytes

Использование постоянного тома

байты

IGAUGE

persistent_volume.utilization

Утилизация постоянного тома

%

DGAUGE
