Руководство прикладного разработчика#

Термины и определения#

С основными терминами и определениями можно ознакомиться в документации продукта Platform V Monitor (OPM).

Здесь и далее поддерживаемой системой приложений-контейнеров Kubernates или OSE, в именах и параметрах системы могут встречаться названия систем контейнеризации.

Системные требования#

В качестве базовой единицы КТС (Комплекс технических средств) будет использоваться вариант min2_CPU/2GB_RAM.

Подключение и конфигурирование#

На стенде разработки и в промышленной среде должны быть развернуты следующие программные компоненты:

• Установленный Indicator

• Роль пользователя Editor

Для пользователей с ролью editor доступно создание своих дашбордов или их импорт.

Dashboard хранятся в базе данных СУБД Platform V Pangolin SE (PSQ). Имеется возможность экспорта/импорта дашбордов из файла формата JSON.

Миграция на текущую версию#

Импорт дашбордов#

Необходимо убедиться что мы находимся под требуемой организацией. Для этого необходимо в крайнем нижнем левом углу нажать на икону пользователя и проверить какая организация выбрана:

• Если выбрана не та организация необходимо переключиться нажав Switch;

• Для импорта дашбордов нажмите на иконку плюса и выберите Import.

• Загрузить дашборд нажав на кнопку Upload Json File;

• По умолчанию дашборд загружается в папку General, чтобы выбрать другую папку, нажмите Create;

• После нажмите на Import.

Далее необходимо указать правильное название топика в Abyss, которая зависит от названия тенанта. Для этого заходим в настройки только что импортированного дашборда:

• Выбираем пункт меню "Variables";

• Выбираем переменную "$druidtable";

• В поле "Value" вводим корректное название таблицы и нажимаем "Update".

Быстрый старт#

1. Создание панели#

Перейдите к папке мониторинга, на которую вы хотите добавить дашборд:

• Нажмите значок +, чтобы создать дашборд;

• Нажмите значок Add panel. — Нажмите кнопку Add new panel.

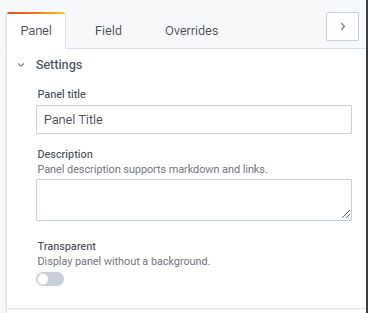

2. Добавить описание панели#

При необходимости добавьте заголовок и описание панели (рекомендуется).

Panel title — текст, введенный в это поле, отображается в верхней части панели в Редакторе панелей и на панели мониторинга.
Description — текст, введенный в это поле, отображается во всплывающей подсказке в левом верхнем углу панели. Напишите описание панели и отображаемых данных.

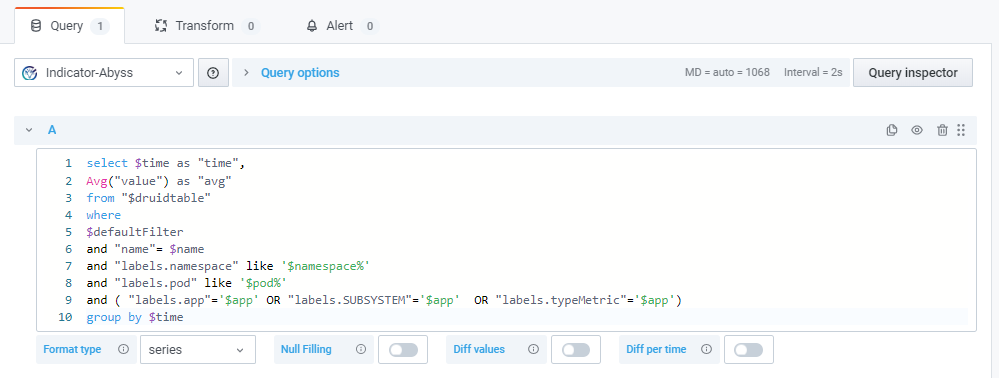

3. Написать запрос#

Для отображения визуализации каждой панели требуется по крайней мере один запрос, делается c использованием языка MQL.

Вы пишете запросы на вкладке запрос редактора панели.

• Выберите источник данных;

• В первой строке вкладки запрос нажмите раскрывающийся список, чтобы просмотреть все доступные источники данных;

• Напишите или создайте запрос на языке запросов источника данных.

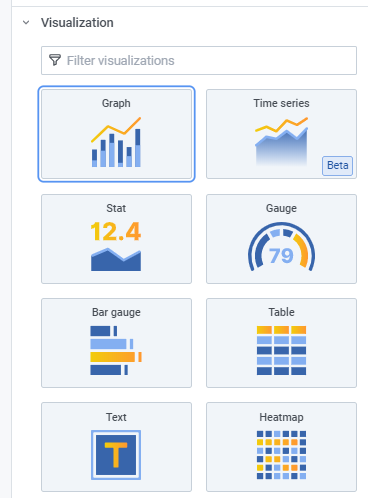

4. Выберите тип визуализации#

В разделе Визуализация на вкладке панель выберите тип визуализации.

Отображается предварительный просмотр результатов запроса с применением этой визуализации.

5. Настройка алерта и выбор канала оповещения#

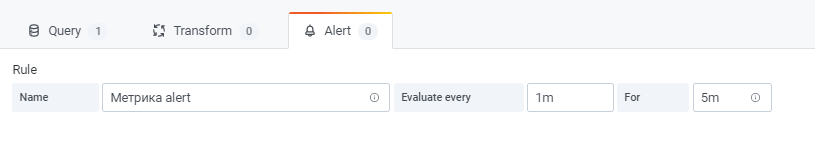

Для настройки оповещения Вам потребуется перейти во вкладку Alert и нажать Create Alert. Вкладка доступна только для визуализации Graph.

Evaluate every — периодичность проверки.

For — время, в течение которого должно выполняться условие (если требуется, чтобы в течение 5 минут было превышение порога).

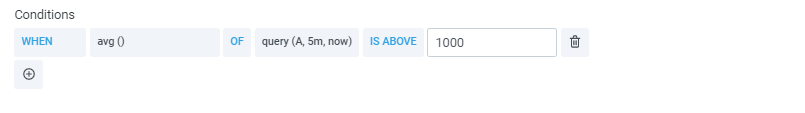

Настройка Conditions:

• when — значения (среднее, максимальное, минимальное и т. д.);

• of — формула, где буква — номер метрики, второе значение — время, за которое предупреждение будет считаться;

• now — по какое время (не меняется);

• Notifications — настройка оповещения (текст письма + список пользователей, кому отправлять);

Условие срабатывания, например по картинке — где максимальное значение запроса А за период 5 часов назад до настоящего времени (можно указывать например так: now-2m) больше (тут можно изменить больше, меньше и др.)

Гранулярность зависит от выбранного периода в этом параметре — OF query(A, 5m, now-1m)
Возвращается n значений за этот период, и из всех этих значений берется max()
Например:

SELECT
$time as "time",
max("value") as "value"
FROM
"custodian"
WHERE
$defaultFilter and metricName = 'navigator.formRequestTime'
GROUP BY
$time

-------------------------

Настройки алерта:

Evaluate every 1m for 3m
WHEN max() OF query(A, 5m, now-1m) IS ABOVE 100

-------------------------

Итоговый запрос в алерте:

``` sql
{\"query\":\"SELECT\\r\\n
TIME_FLOOR(\\\"__time\\\",'PT5S') as \\\"time\\\",\\r\\n
 max(\\\"value\\\") as \\\"value\\\"\\r\\n
FROM\\r\\n \\\"custodian\\\"\\r\\nWHERE \\r\\n
 (TIME_FLOOR(\\\"__time\\\",'PT5S') \\u003e TIMESTAMP '2021-07-28 05:37:30' AND TIME_FLOOR(\\\"__time\\\",'PT5S') \\u003c TIMESTAMP '2021-07-28 05:41:30') and metricName = 'navigator.formRequestTime'\\r\\n
GROUP BY\\r\\n
TIME_FLOOR(\\\"__time\\\",'PT5S')\"}

Здесь можно выбрать реакцию на отсутствие данных или на ошибки от источника данных.

Дальше можно выбрать каналы оповещений/группы оповещений. И написать текст оповещения. А так же привязать теги, теги видны в оповещении.

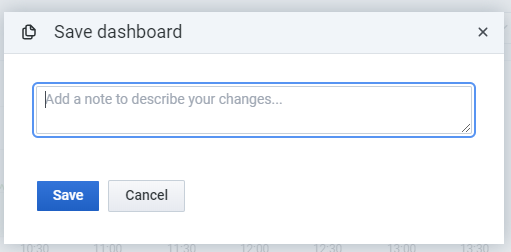

6. Применить изменения и сохранить#

Для сохранения панели нажмите комбинацию клавиш Ctrl/Cmd+S или кнопку Save.

При сохранении необходимо указать комментарий.

Использование программного компонента#

Indicator — это комплексное, масштабируемое решение для сбора телеметрии, ее визуализации и контроля.

Назначение комопнента:

• Уведомить о возникшем отклонении/инциденте;

• Сократить время реакции на инцидент;

• Сократить время устранения инцидента;

• Предотвратить инцидент;

• Найти источник проблемы — сократить время поиска причины инцидента (Root cause analisis).
