Traces#

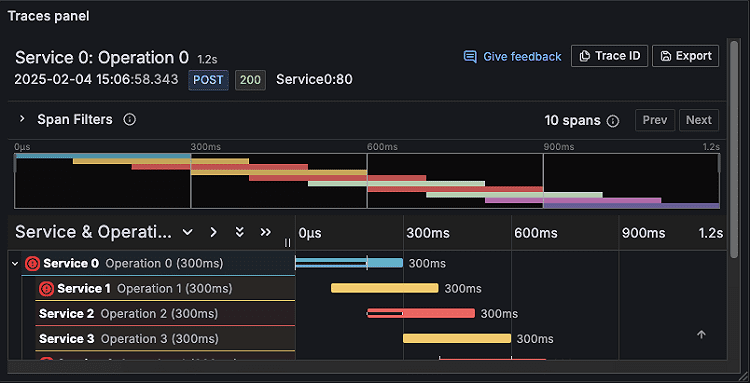

Визуализация трассировки позволяет отслеживать запрос по мере его прохождения через службы в вашей инфраструктуре. Визуализация трассировки отображает данные трассировки в виде диаграммы, которая позволяет легко их интерпретировать. В настоящее время визуализации трассировок отображают один проход трассировки на основе traceId, используемого в TraceQL, или с использованием переменной.

Предусловия#

• Пользователь авторизован и имеет права на редактирование дашборда.

• Настроен источник данных трассировки (Tempo или совместимый с OpenTelemetry).

• В системе доступны данные трассировки с корректными traceId.

• Установлена и активна визуализация «Traces» в интерфейсе GRAF.

Правила эксплуатации#

• Используйте Traces для анализа производительности распределенных запросов — не подходит для агрегированного анализа метрик.

• Применяйте переменную ${traceId} — для динамической загрузки нужной трассировки.

• Включайте Show critical path only — чтобы быстро выявить узкие места в задержках.

• Используйте Span filters — для фокусировки на конкретных службах, операциях или по длительности.

• Применяйте Find in trace — для поиска spans по ключевым словам (например, ошибкам).

• Используйте Table + Traces — для поиска трассировок через TraceQL и последующей детализации.

• Не включайте избыточные фильтры — чтобы не скрыть важные spans.

• Убедитесь, что источник данных — Tempo или совместимый с OpenTelemetry.

• Поддерживайте актуальность формата traceId — в соответствии с настройками трассировки в инфраструктуре.

• Ограничивайте выборку по времени — для ускорения поиска и загрузки трассировок.

Последовательность выполнения#

1. Убедитесь, что плагин визуализации «Traces» установлен в продукте PVV.

2. Откройте дашборд визуализации в интерфейсе PVV.

3. Выберите тип визуализации «Traces».

4. Настройте параметры конфигурации



5. Нажмите кнопку «Save Dashboard», чтобы отобразить визуализацию панели.

Добавьте панель с визуализациями трассировки#

Как только данные трассировки будут доступны в вашем стеке Grafana, можно добавить панели трассировки в свои информационные панели Grafana.

Используя переменную панели мониторинга traceId, вы можете создать запрос для отображения конкретных трассировок для заданного идентификатора трассировки. Для получения дополнительной информации о переменных панели мониторинга обратитесь к документации по переменным.

Перед началом работы#

Для использования этой процедуры вам потребуется:

• Экземпляр Grafana

• Источник данных Tempo, подключенный к вашему экземпляру.

Шаги#

Чтобы просмотреть и проанализировать данные трассировки на панели мониторинга, вам необходимо добавить визуализацию трассировки на панель мониторинга и задать запрос с помощью редактора панелей. Запрос определяет данные, отображаемые в визуализации. Для получения дополнительной информации о редакторе панелей обратитесь к документации по редактору панелей.

В этой процедуре используются переменные и шаблоны панели мониторинга, позволяющие вводить идентификаторы трассировки, которые затем можно визуализировать. Можно использовать переменную traceId и добавите ее в качестве шаблонного запроса.

1. В вашем стеке Grafana создайте новую панель мониторинга или перейдите на существующую панель мониторинга, на которую вы хотите добавить визуализации трассировки.

2. Выполните одно из следующих действий:

   • Новая панель мониторинга - нажмите + Add visualization.

   • Существующая панель мониторинга - Нажмите Edit в правом верхнем углу, а затем выберите Visualization в раскрывающемся списке Add.

3. Найдите и выберите соответствующий источник данных трассировки.

4. В правом верхнем углу редактора панели выберите вкладку Visualization, выполните поиск и выберите Traces.

5. В разделе Panel options введите название для вашей панели трассировки или попросите Grafana создать ее с помощью функций generative AI. Для получения дополнительной информации о редакторе панелей обратитесь к документации по настройке параметров панели.

6. В редакторе запросов перейдите на вкладку тип запроса TraceQL.

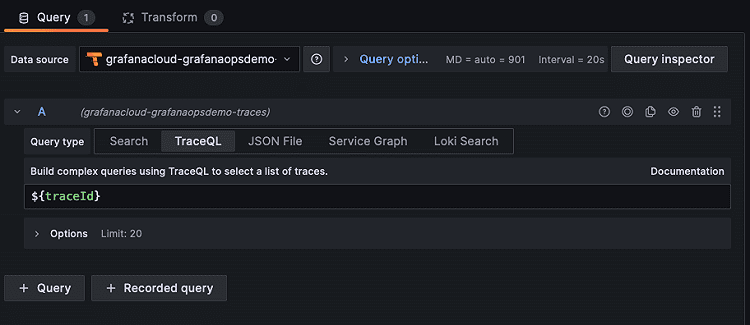

7. Введите ${traceId} в поле запроса TraceQL, чтобы создать переменную панели мониторинга. Эта переменная используется в качестве шаблона запроса.



8. Нажмите Back to dashboard.

9. Нажмите Settings и перейдите на вкладку Variables.

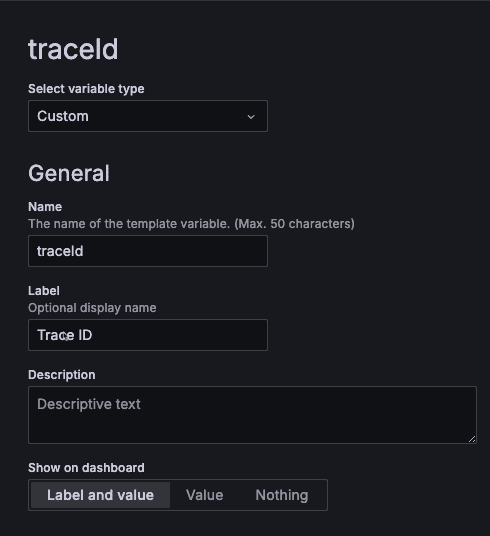

10. Добавьте новую переменную traceId, тип переменной - Custom, при необходимости присвоив ей метку.

11. Нажмите «Сохранить панель мониторинга».

12. Нажмите **Back to dashboard ** и выйдите из Редактировать.

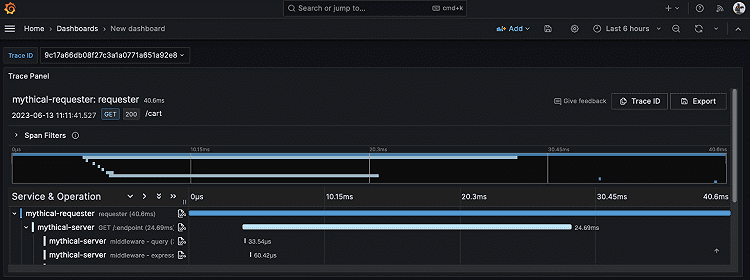

13. Убедитесь, что панель работает, используя действительный идентификатор трассировки для источника данных, используемого для панели трассировки, и отредактируйте идентификатор в переменной панели мониторинга.

Добавьте TraceQL с визуализацией таблиц#

Хотя вы можете добавить визуализацию трассировки на панель мониторинга, вручную добавлять идентификаторы трассировки в качестве переменных панели мониторинга неудобно. Вместо этого более полезно использовать запросы TraceQL для поиска определенных типов трассировок, а затем выбирать подходящие трассы из соответствующих результатов.

1. На той же панели мониторинга, где вы добавили визуализацию трассировки, нажмите Edit в правом верхнем углу.

2. В раскрывающемся списке Add выберите Visualization.

3. Выберите тот же источник данных трассировки, который вы использовали в предыдущем разделе.

4. В правом верхнем углу редактора панелей выберите вкладку Visualizations, выполните поиск и выберите Table.

5. В редакторе запросов выберите вкладку TraceQL.

6. В разделе Параметры панели введите название для вашей панели трассировки или попросите Grafana создать ее с помощью функций искусственного интеллекта.

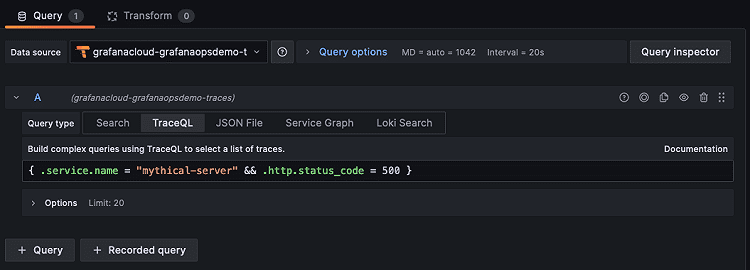

7. Добавьте соответствующий запрос TraceQL для поиска трассировок, которые вы хотели бы визуализировать на панели мониторинга. В этом примере используется простой статический запрос. Можно написать запрос TraceQL в виде шаблонного запроса, чтобы воспользоваться преимуществами других dash

8. Нажмите Save dashboard.

9. Нажмите Back to dashboard и выйдите из «Редактировать».

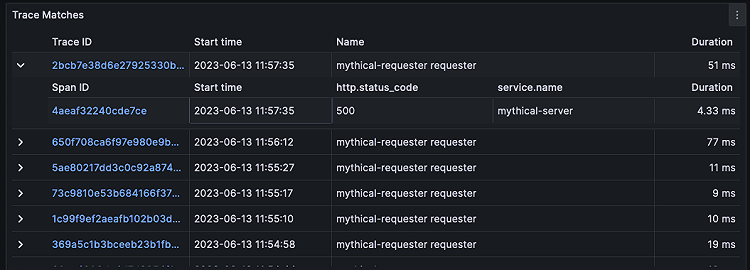

Когда результаты возвращаются из запроса, они отображаются в таблице панели.

Параметры конфигурации#

В следующем разделе описываются параметры конфигурации, доступные в панели редактора панелей для этой визуализации.

Panel options#

В разделе Параметры панели на панели редактора панелей задайте основные параметры, такие как заголовок и описание панели, а также ссылки на панели. Дополнительные сведения смотри в разделе Настройка параметров панели.

Span filters options#

Параметры Span filters управляют начальным состоянием span filters при загрузке визуализации, позволяя вам настроить представление анализа трассировки.

Следующие параметры поддерживают интерполяцию переменных, где вы можете задать для имени службы переменную $var, и визуализация заменит ее значением переменной с именем $var в фильтрах диапазона: Название службы, название диапазона, минимальная продолжительность, максимальная продолжительность и теги.

Результат#

После настройки и сохранения панели с визуализацией Traces выполните следующие шаги для проверки корректности ее работы:

1. Проверка отображения трассировки
   Убедитесь, что:

   • При вводе корректного traceId в переменную панели — загружается соответствующая трассировка.

   • Диаграмма трассировки отображается в виде временной диаграммы (Gantt-диаграммы), где каждый span показан как горизонтальная полоса.

   • Службы, операции и временные интервалы отображаются корректно.

   • Общая длительность трассировки указана в заголовке или на временной шкале.

2. Проверка источника данных и запроса

   • Убедитесь, что:

     • Источник данных — Tempo (или другой совместимый с Jaeger/OTLP).

     • В редакторе запросов выбран тип TraceQL.

     • Запрос содержит переменную ${traceId} и корректно интерполируется при изменении значения переменной.

     • При обновлении значения переменной traceId — трассировка перезагружается.

3. Проверка переменной traceId

   • Убедитесь, что:

     • Переменная traceId создана с типом Custom.

     • В интерфейсе панели отображается поле ввода для traceId.

     • При вводе нового значения — панель автоматически обновляется (или после нажатия «Применить»).

     • Поддерживается ввод traceId в формате, соответствующем вашему источнику (например, 16- или 32-символьная hex-строка).

4. Проверка фильтров диапазонов (Span filters)

   • Убедитесь, что:

     • При включении Show matches only — отображаются только spans, соответствующие фильтрам.

     • При включении Show critical path only — выделяется критический путь (цепочка spans с наибольшей общей задержкой).

     • Фильтр Find in trace находит и подсвечивает spans по ключевому слову.

     • Фильтры по Service name, Span name, Min/Max duration и Tags работают корректно.

     • Поддерживаются переменные в фильтрах (например, $service, $operation), и они подставляются при изменении.

5. Проверка детализации spans

   • Убедитесь, что:

     • При клике на span открывается панель с деталями.

     • В деталях отображаются:

       • Название span.

       • Длительность.

       • Временные метки начала и окончания.

       • Теги (tags), события (logs), ссылки (references).

       • Родительские и дочерние spans (иерархия).

     • Доступны действия:

       • Copy trace ID.

       • View in Tempo (если настроено).

       • Explain in Assistant (если включено).

6. Проверка навигации и масштабирования

   • Убедитесь, что:

     • Работает горизонтальная прокрутка по временной шкале.

     • Работает масштабирование (колесико мыши или кнопки).

     • При масштабировании — детализация временных интервалов изменяется (мс, с, мин).

     • Можно фокусироваться на конкретном участке трассировки (выделение мышью).

7. Проверка производительности и загрузки

   • Убедитесь, что:

     • Трассировка загружается за разумное время (до нескольких секунд).

     • При большом количестве spans — визуализация не зависает.

     • При отсутствии данных по traceId — отображается понятное сообщение (например, «Trace not found»).

8. Проверка отображения в разных режимах

   • Убедитесь, что:

     • Визуализация корректно отображается в режиме редактирования и в режиме просмотра.

     • Все настройки сохраняются после перезагрузки дашборда.

     • При открытии в полноэкранном режиме — диаграмма масштабируется корректно.

9. Проверка интеграции с другими панелями

   • Убедитесь, что:

     • Переменная traceId может быть передана из других панелей (например, из таблицы с логами или метрик).

     • При клике на строку в другой панели — traceId подставляется в переменную и панель обновляется.

10. Проверка ошибок и граничных случаев

    • Убедитесь, что:

      • При вводе некорректного traceId — отображается сообщение об ошибке.

      • При пустом значении — не выполняется запрос или отображается подсказка.

      • При отсутствующем источнике данных — отображается предупреждение.

После выполнения всех проверок сохраните дашборд и убедитесь, что визуализация сохраняет настройки при повторном открытии. При необходимости скорректируйте параметры и повторите проверку.
