Руководство оператора#

Назначение документа#

Документ содержит руководство оператора компонента Сервис управления справочными данными (NSIX) продукта Platform V Dictionaries (SDT).

Доступ к приложению#

Авторизация в системе#

Для получения доступа к компоненту, а также при возникновении вопросов относительно входа в систему необходимо обратиться к системному администратору NSIX.

Для запуска системы выполните следующие действия:

1. На рабочей станции запустите веб-браузер.

2. В адресной строке введите URL компонента.

3. В открывшемся окне укажите имя и пароль пользователя и нажмите на кнопку Вход.

4. После завершения процедур авторизации и аутентификации пользователя (если все учетные данные были введены корректно) и инициализации системного интерфейса NSIX откроется стартовый экран. Подробное описание свойств стартовой страницы приведено в разделе Главная экранная форма настоящего документа.

Выход из системы#

Для выхода из web-интерфейса компонента NSIX нажмите кнопку в верхнем правом углу экранной формы Выйти

Рекомендации по обеспечению безопасности АРМ при работе с браузером#

В целях обеспечения безопасности АРМ при работе с браузером необходимо выполнять следующие рекомендации:

• использовать браузер, указанный в разделе Системное программное обеспечение документа Руководство по установке;

• использовать только двухстороннее TLS-соединение;

• не сохранять пароли в браузере;

• установить сертификаты безопасности.

Использование приложения оператором#

Web-интерфейс компонента NSIX#

Главная экранная форма#

Главная экранная форма компонента представляет собой набор постоянных элементов.

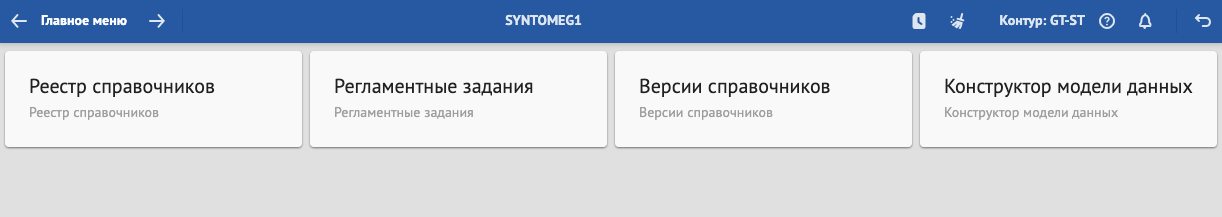

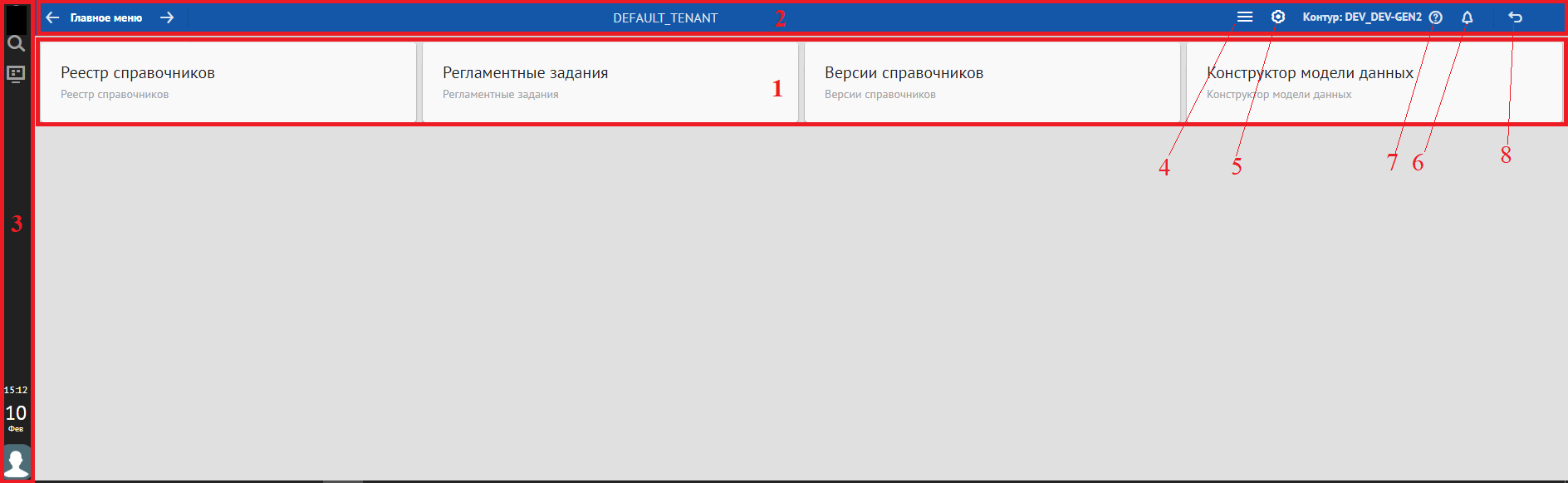

На рисунке ниже представлен внешний вид стартовой страницы web-интерфейса NSIX.

Отображение постоянных элементов не зависит от запускаемых операций и открываемых диалоговых окон и условно делится на следующие блоки:

1. Рабочая область — представляет главное меню, которое предназначено для работы с объектами NSIX. В главном меню отображаются следующие разделы:

   • Реестр справочников — в данном разделе осуществляется работа со справочниками;

   • Регламентные задания — в данном разделе осуществляется работа с регламентными заданиями;

   • Версии справочников — в данном разделе осуществляется работа по версионированию справочников;

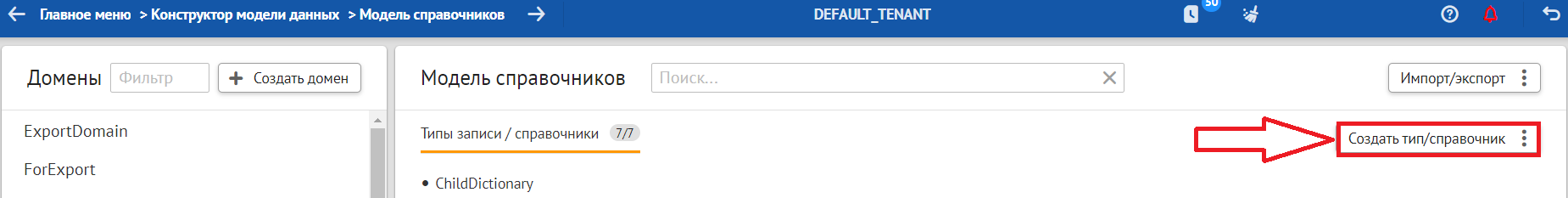

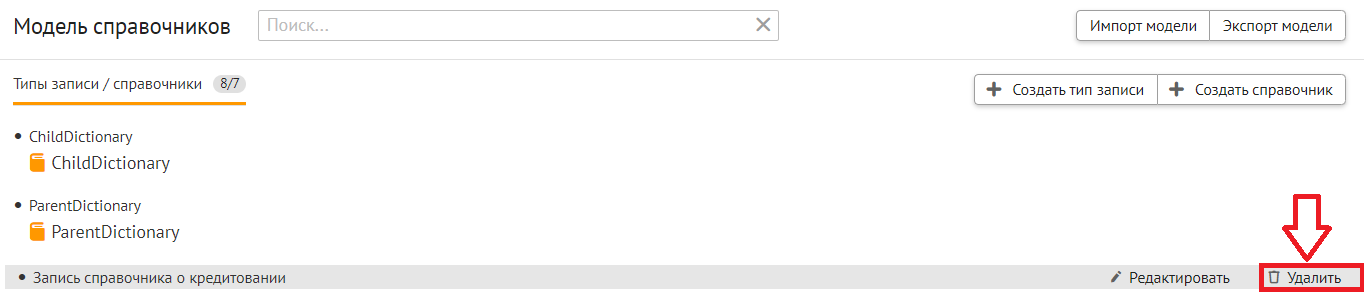

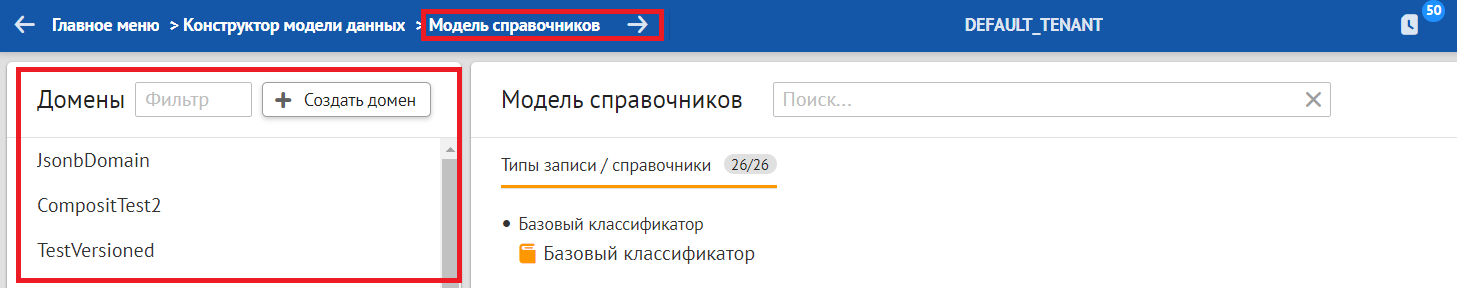

   • Конструктор модели данных — в данном разделе осуществляется работа по созданию и настройке модели данных справочников.

3. Боковая панель — содержит имя пользователя, информацию о текущей дате (число и месяц) и времени, а также кнопку Возврат в главное меню (значок «Монитор»), предназначенную для возврата в главное меню системы.

Блок Реестр справочников#

Реестр справочников содержит все справочники NSIX. Доступ к справочникам возможен в соответствии с ролевой моделью (раздел Авторизация настоящего документа).

Для работы с реестром справочников:

1. Авторизуйтесь в системе под ролью оператор/куратор.

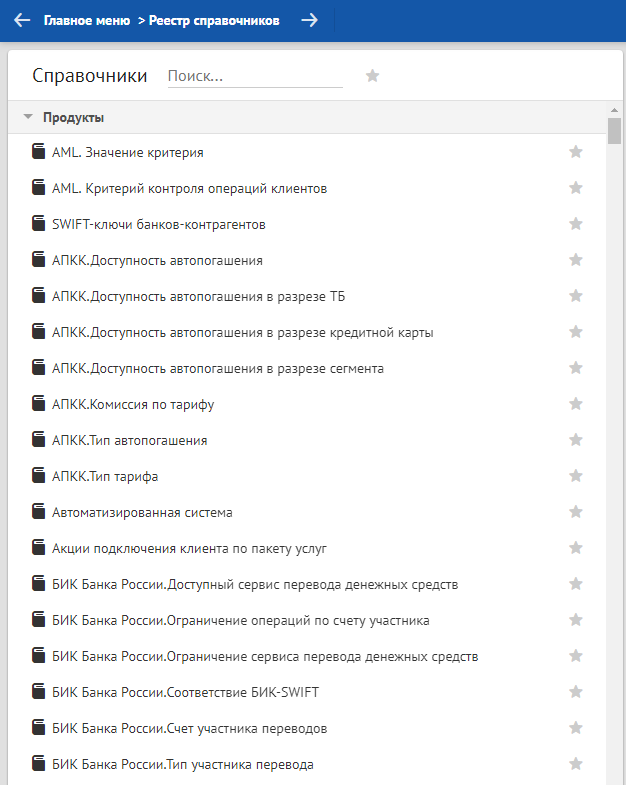

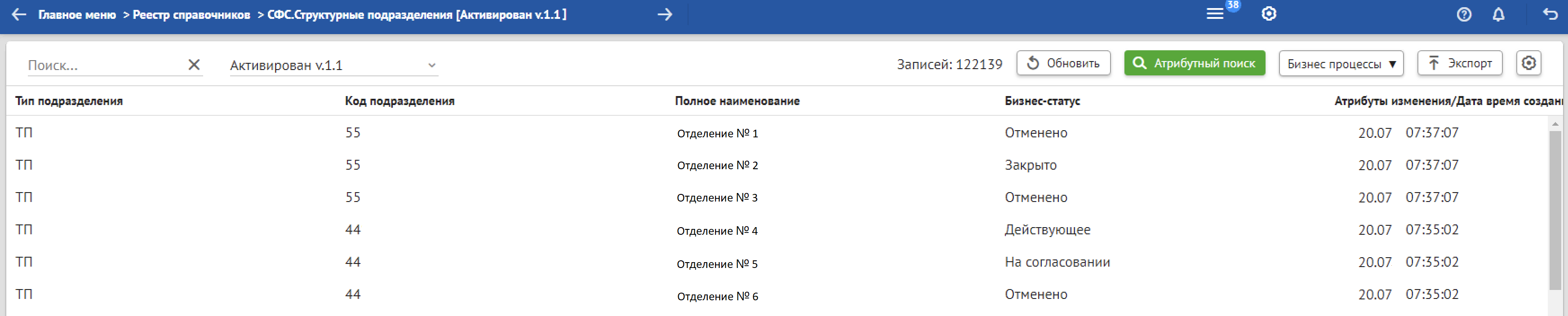

2. Выберите пункт меню Реестр справочников. Откроется окно Справочники со списком справочников системы:

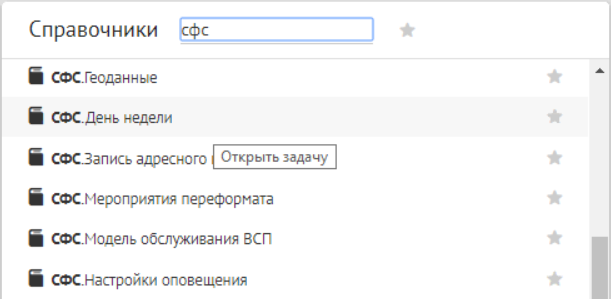

Для быстрого поиска требуемого справочника введите его наименование в поле Поиск.

Избранные справочники#

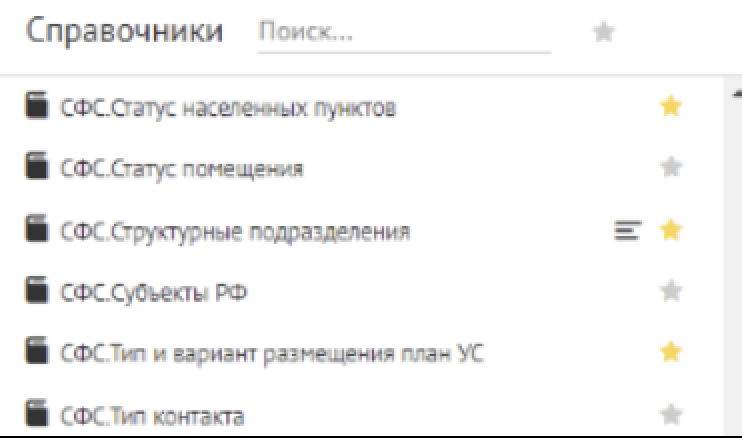

В системе реализована возможность отобрать требуемые для работы справочники, добавив их в «избранные». Для этого одинарным нажатием левой кнопкой мыши сделайте значок «звездочка» активным. Он изменит цвет на желтый.

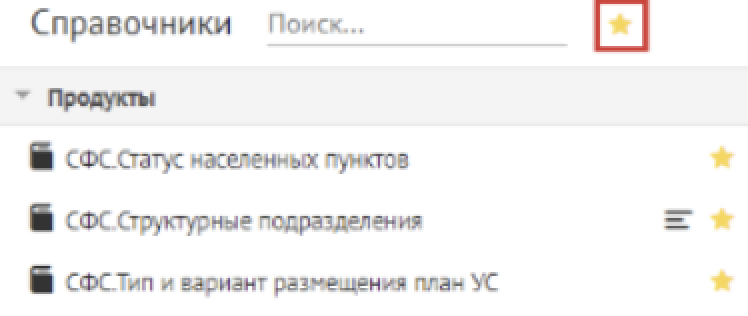

Для того, чтобы в реестре справочников отобразились «избранные» справочники, нужно в строке поиска нажать значок «звездочка» , он изменит цвет на желтый.

Для удаления справочника из «избранных» нужно повторно нажать на значок «звездочка» напротив требуемого справочника он изменит цвет на серый.

Атрибутный поиск#

Для навигации и просмотра значений справочников в системе реализован Атрибутный поиск (пример с атрибутным поиском будет показан на примере СФС.День недели).

Для того, чтобы воспользоваться атрибутивным поиском:

1. Авторизуйтесь в системе под ролью оператор/куратор.

2. Нажмите на вкладку «Реестр справочников». Откроется окно Справочники со списком справочников системы.

3. В поисковой строке введите название нужного справочника (поиск отрабатывает «на лету» т.е. возможен ввод не полного наименования). Например, введите «сфс» и в отработанном поиске найдите нужный справочник — СФС.День недели.

4. Выберите справочник нажатием левой кнопки мыши — откроется нужный справочник:

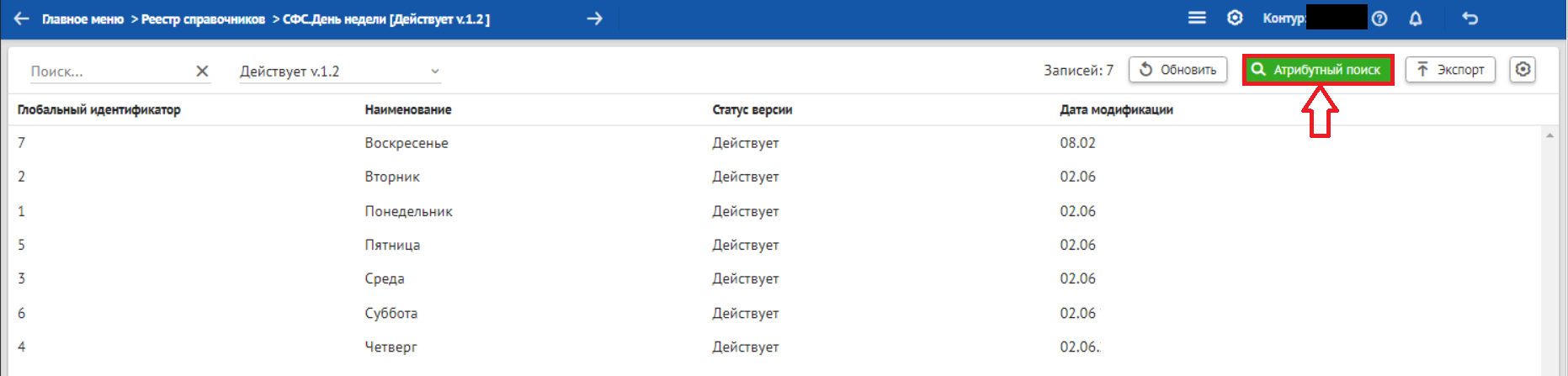

5. Нажмите кнопку Атрибутный поиск в правом верхнем углу экрана. В правой части экрана появится форма атрибутного поиска.

7. Укажите один или несколько атрибутов для поиска:

   • Выберите требуемый атрибут из выпадающего списка в поле Атрибуты для поиска.

   • Задайте требуемое значение для выбранного атрибута.

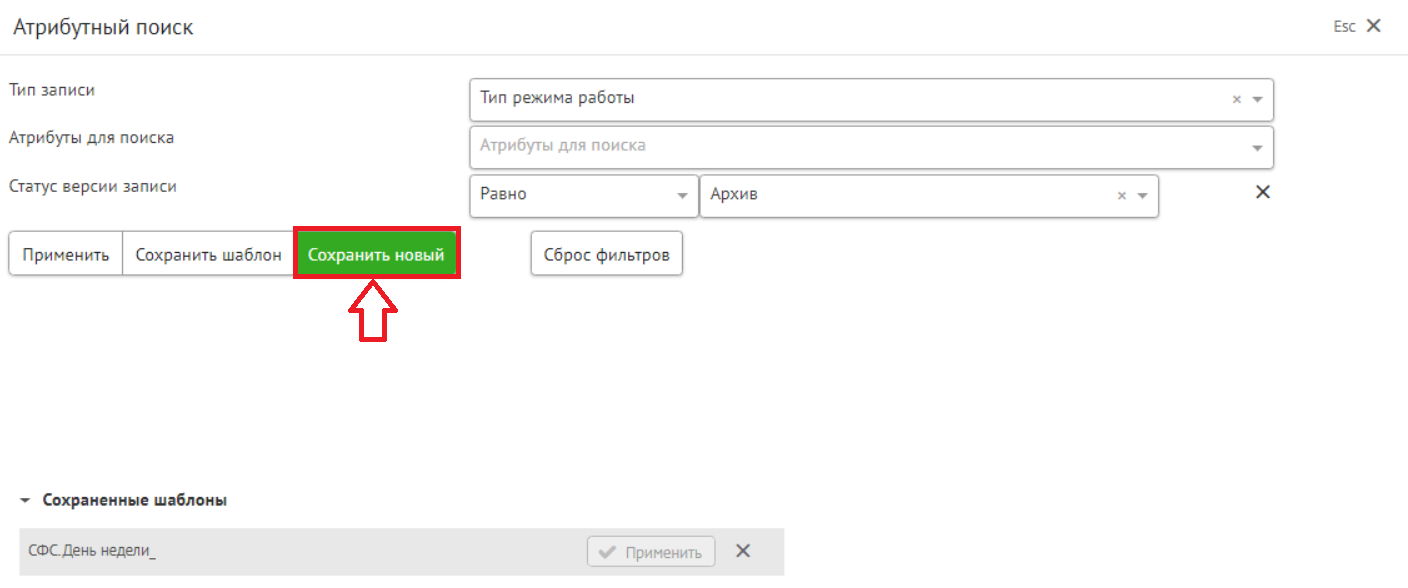

8. Если заданные атрибуты поиска необходимо сохранить в качестве шаблона поиска, нажмите кнопку Сохранить шаблон. Сохраненный шаблон отобразится в списке «Сохраненные шаблоны». NSIX выведет сообщение, что шаблон успешно сохранен.

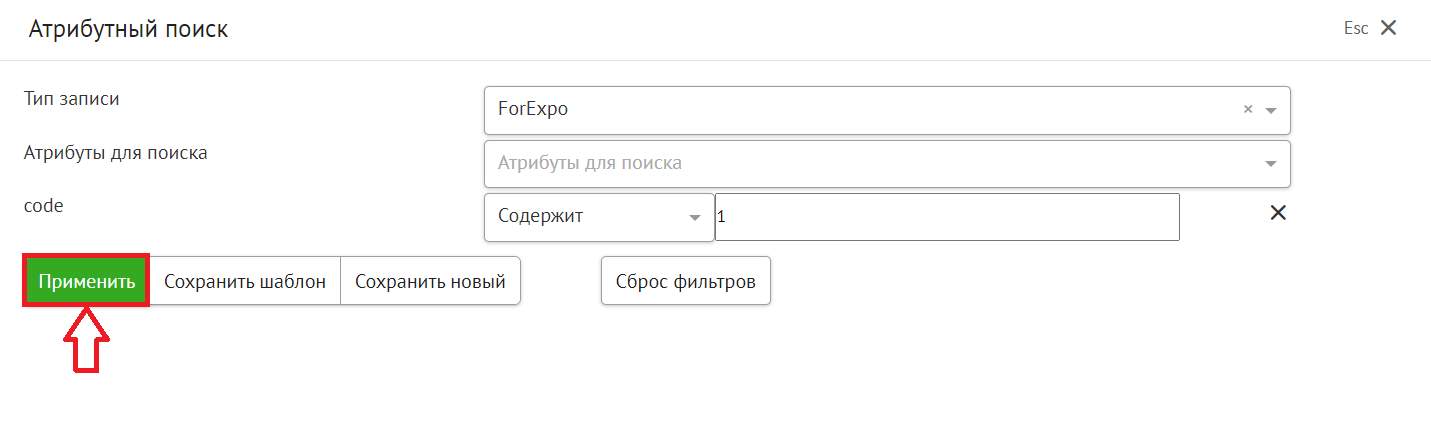

10. Нажмите кнопку Применить для применения указанных условий фильтрации. В результате в справочнике будут отобраны записи, соответствующие заданным атрибутам.

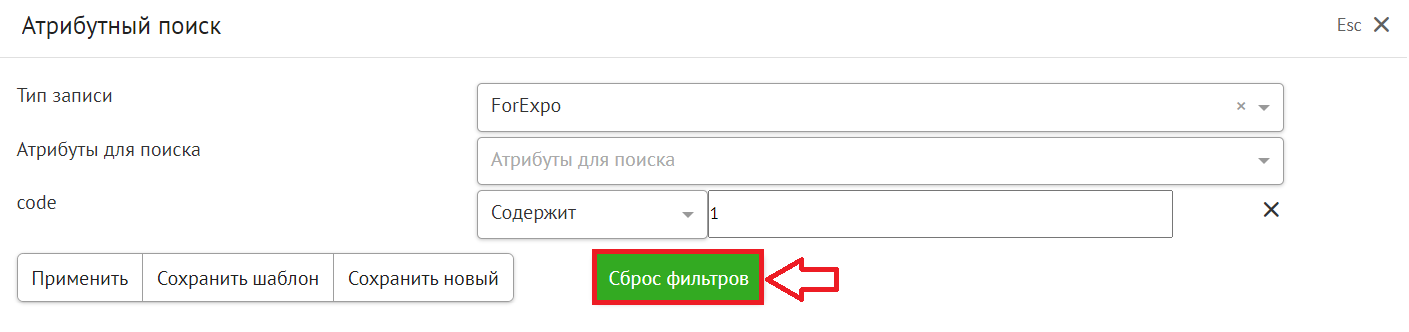

11. Для сброса выбранных атрибутов фильтрации нажмите кнопку Сброс фильтров.

Настройка режима просмотра таблиц справочника#

Отображение атрибутивного состава справочника может быть настроено вручную для удобства использования справочных данных. NSIX может отображать только те атрибуты записей, которые необходимы для выполнения конкретной задачи.

Чтобы настроить таблицы справочника, выполните следующие действия:

1. Выберите нужный справочник.

2. Зайдите в список записей под ролью оператор/куратор/аудитор.

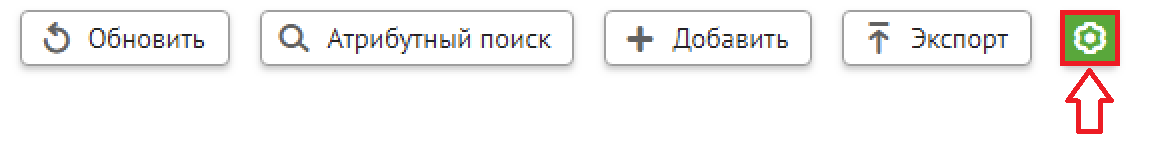

3. Нажмите кнопку Настройки (значок «Шестеренка») для активации функции настройки таблиц. Отобразятся доступные опции:

   • Кнопка Настроить столбцы;

   • Кнопка Сброс настроек;

   • Выпадающий список Атрибут сортировки;

   • Параметр Размер страницы;

   • Чек-бокс Полные пути атрибутов;

   • Чек-бокс Перенос строк;

   • Кнопка Сохранить;

   • Кнопка Отмена.

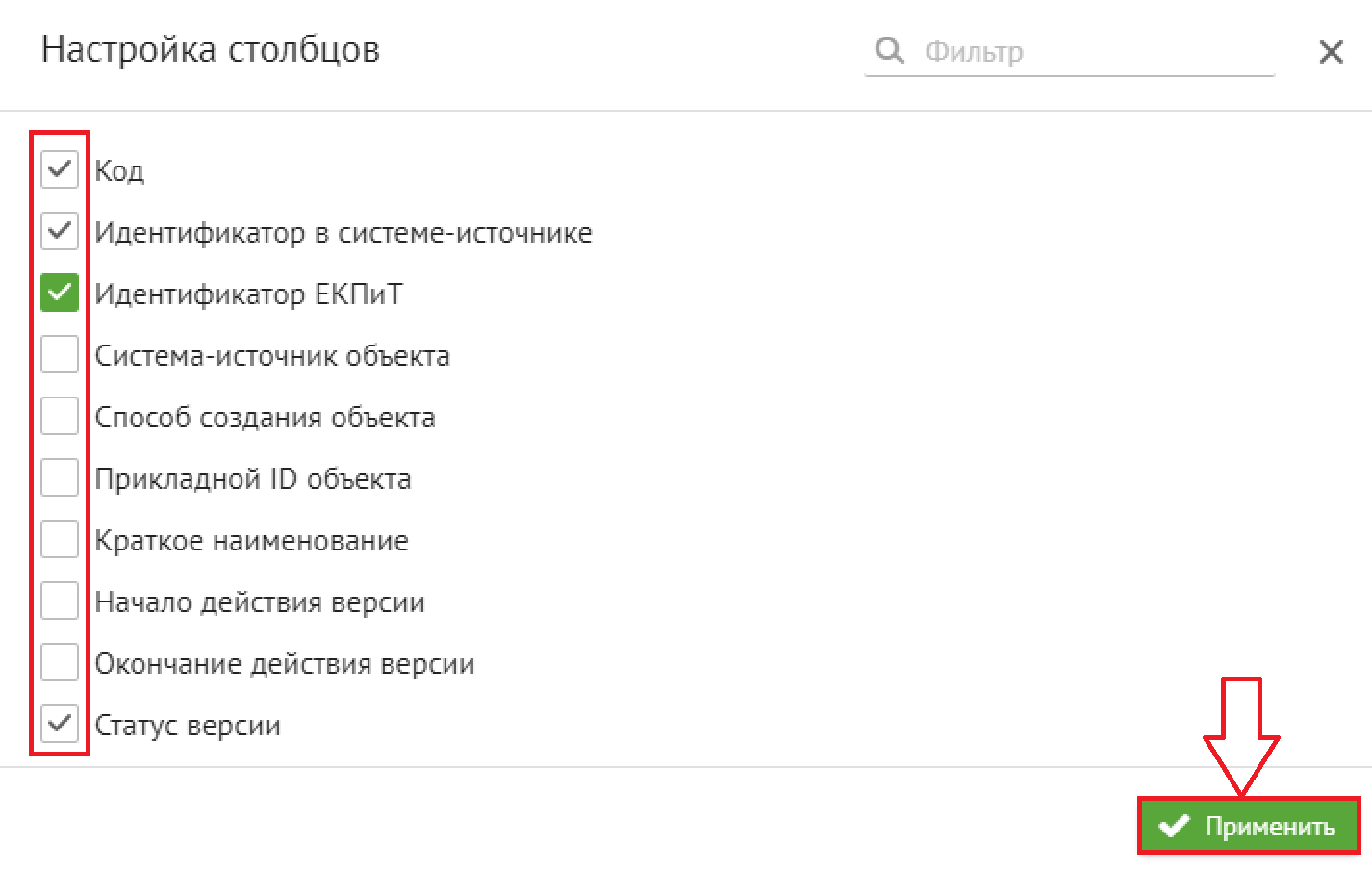

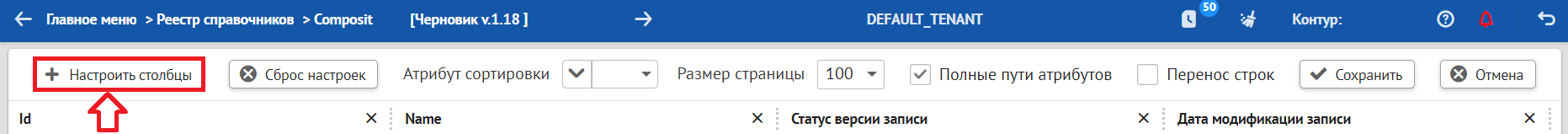

4. Для настройки таблицы (например, добавления нового столбца), нажмите кнопку Настроить столбцы. Поставьте чек-бокс напротив необходимого атрибута в списке.

5. Нажмите кнопку Применить.

6. После выбора требуемого атрибута в таблицу добавится новый столбец.

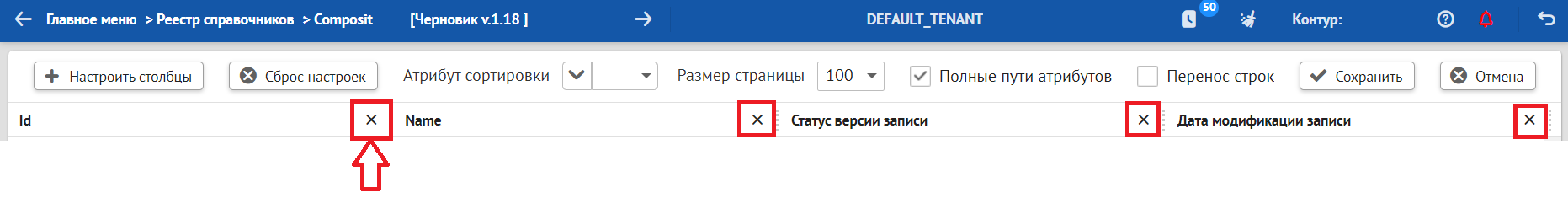

7. Для удаления ненужного столбца нажмите на значок «Крестик» в правом углу относительно наименования столбца.

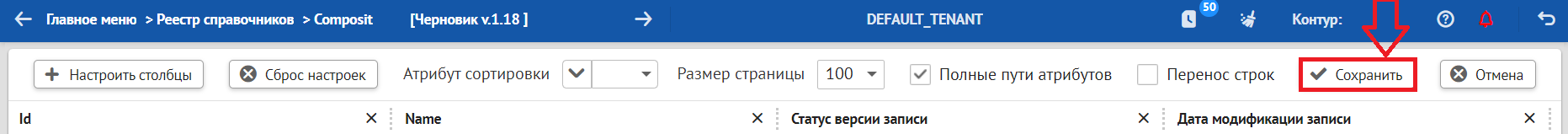

8. Для сохранения выполненных изменений нажмите кнопку Сохранить.

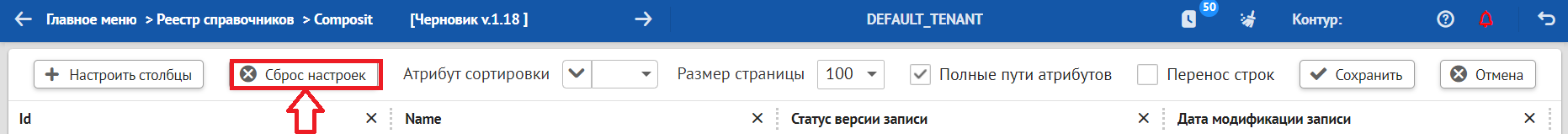

9. Чтобы не сохранять выполненные изменения, нажмите на кнопку Сброс настроек.

Создание записи#

Чтобы добавить новую запись в справочник:

1. Авторизуйтесь в системе под ролью оператор.

2. Перейдите на вкладку «Реестр справочников».

3. С помощью левой кнопки мыши выберите справочник, в который необходимо добавить запись.

4. В списке версий справочника выберите требуемую версию в статусе Черновик.

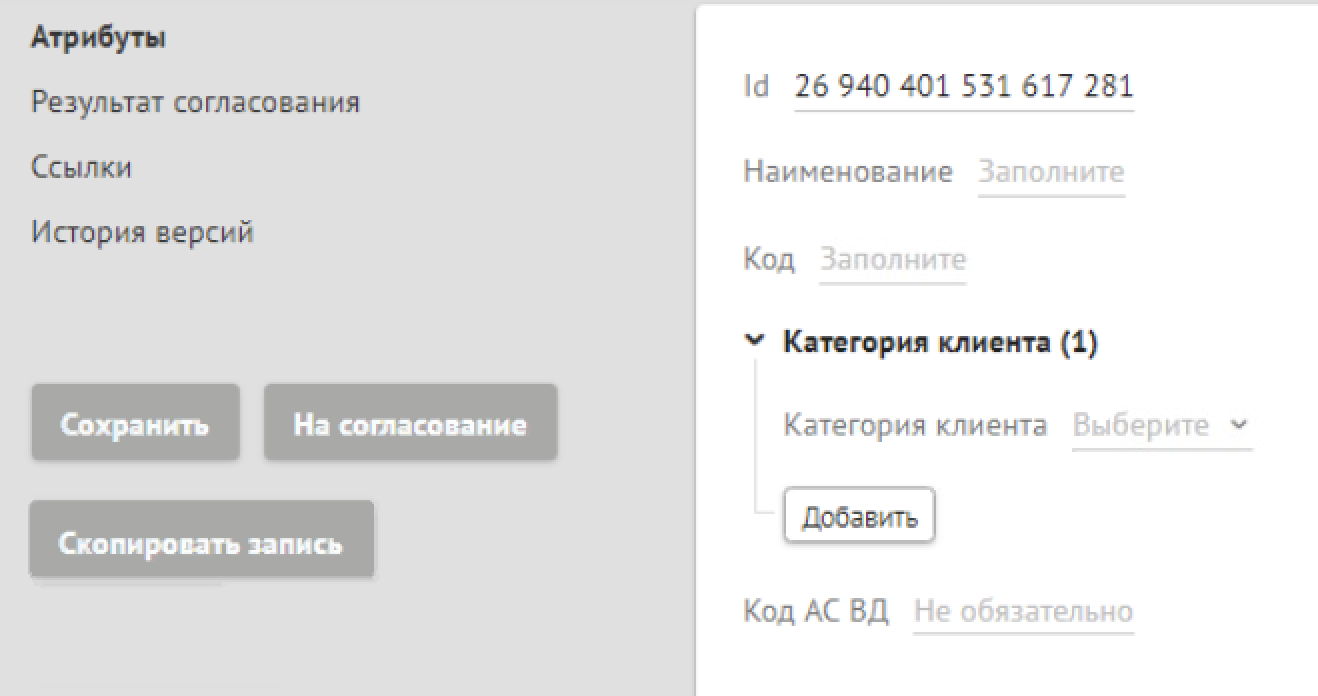

5. Нажмите кнопку Добавить. Откроется карточка записи, раздел «Атрибуты», где автоматически будет сформирован Глобальный идентификатор записи (Id).



6. Заполните раздел Атрибуты карточки записи.

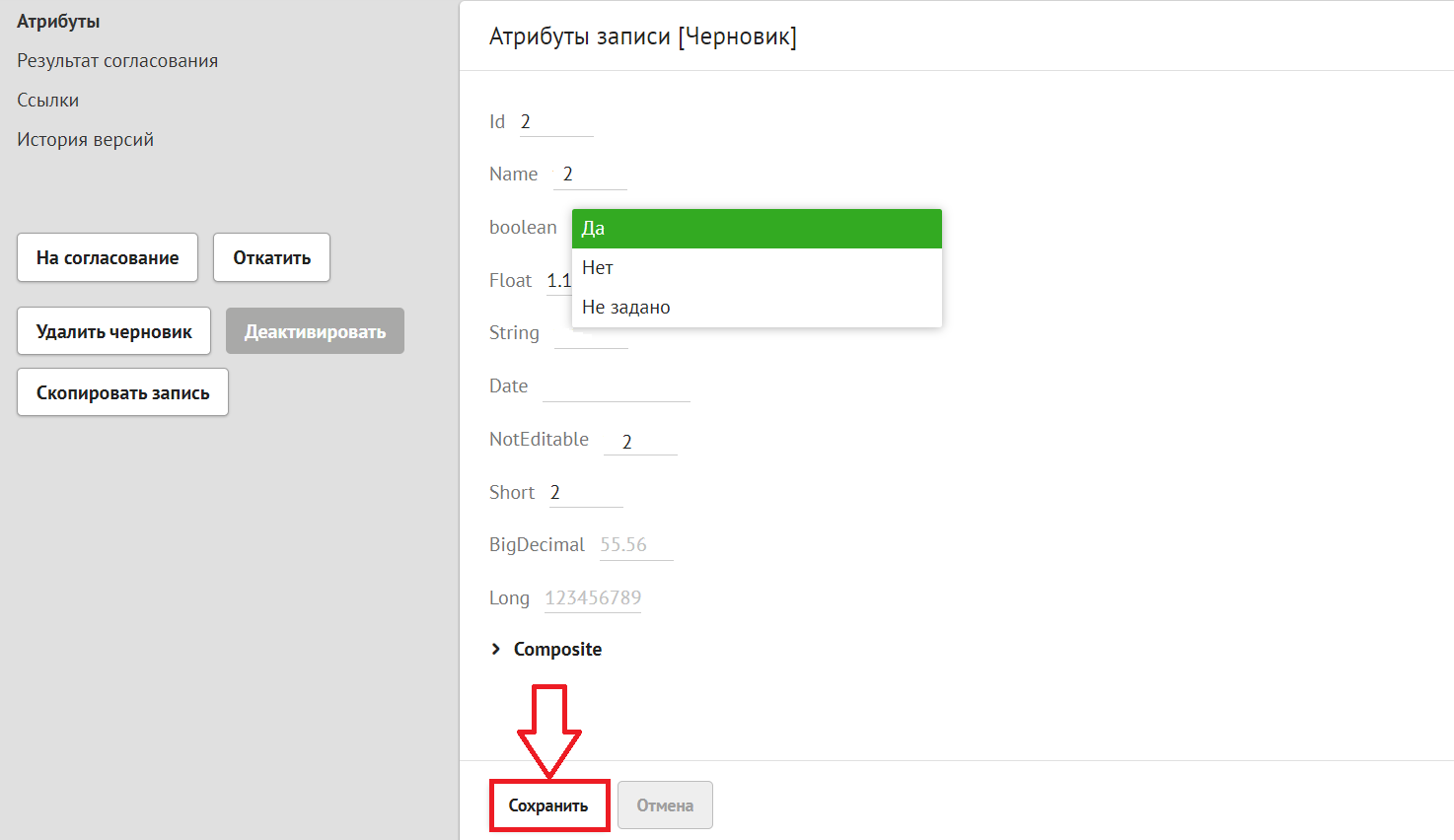

7. Нажмите кнопку Сохранить. После успешного прохождения системных проверок (валидации) запись будет сохранена в справочнике со статусом Черновик.

Редактирование записи#

Для того, чтобы осуществить редактирование записи:

1. Авторизуйтесь в системе под ролью оператор.

2. Перейдите на вкладку «Реестр справочников». В левой части экрана откроется меню всех справочников NSIX.

3. В меню справочников NSIX выберите справочник, в котором необходимо отредактировать запись. Откроется списочная форма справочника.

4. В списочной форме справочника выберите запись, которую необходимо отредактировать, с помощью левой кнопки мыши. В правой части экрана отобразится краткая информация по выбранной записи.

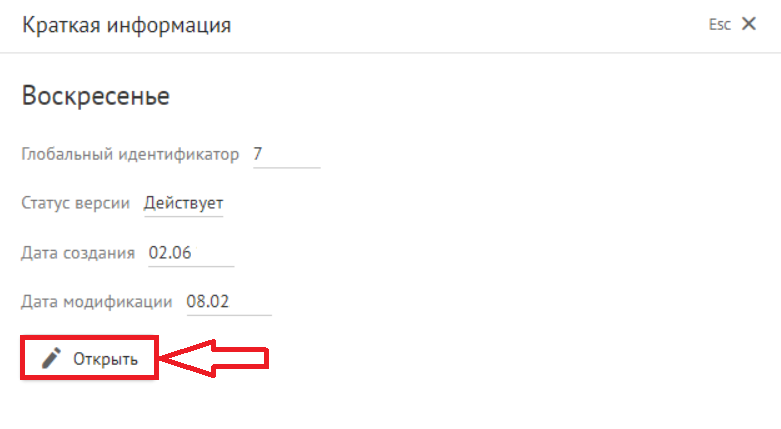

5. В области краткой информации о записи нажмите кнопку Открыть. Запись откроется для редактирования.

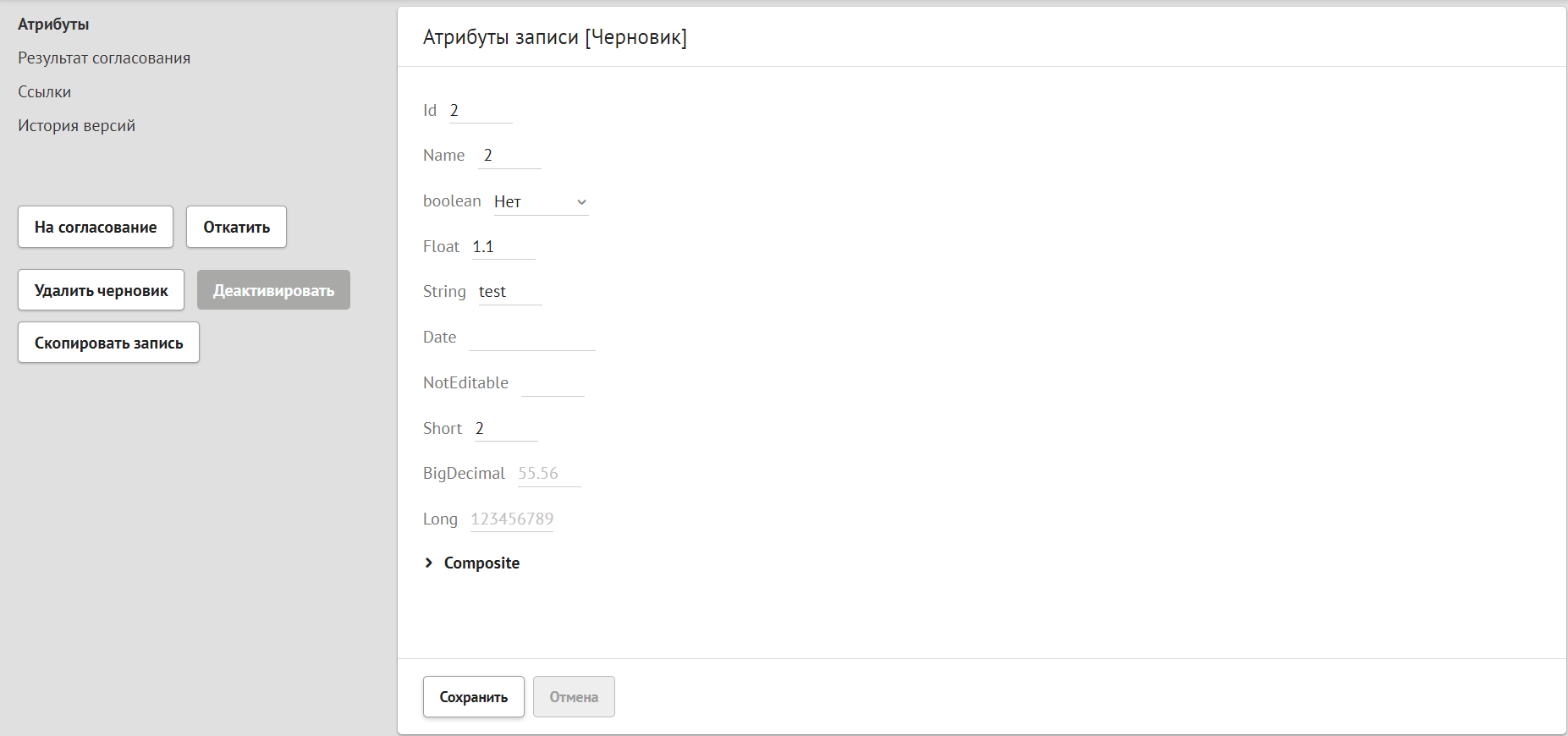

5. В форме редактирования записи отредактируйте необходимые поля.

6. В нижней части формы редактирования нажмите кнопку Сохранить. Запись будет сохранена в статусе Черновик.

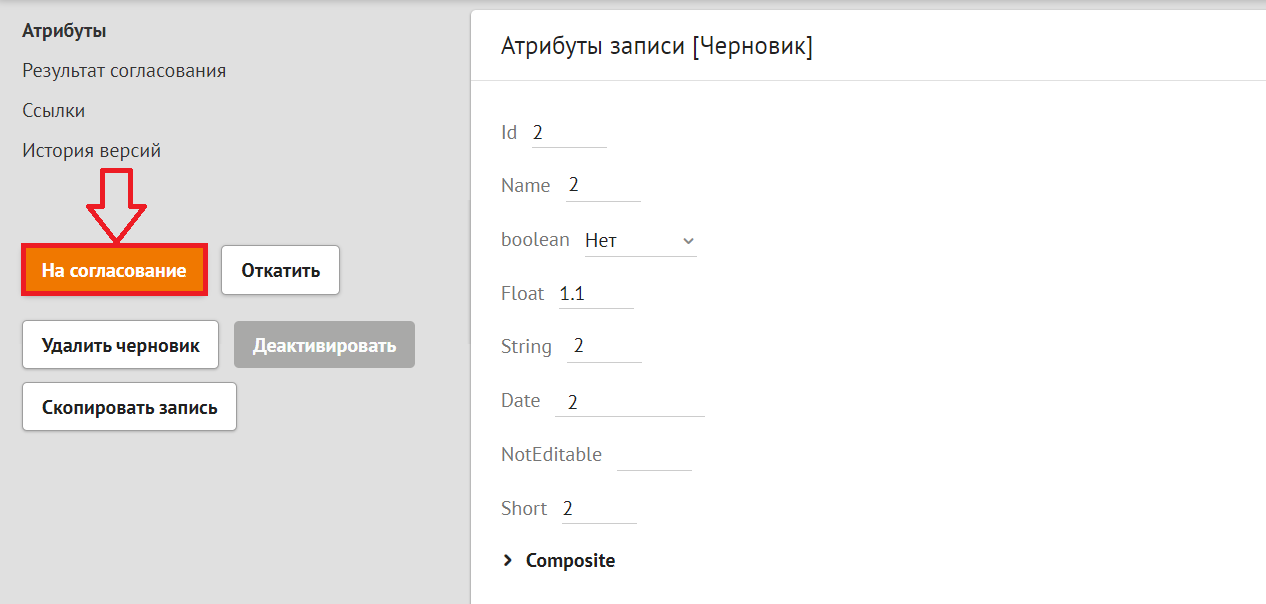

7. Сохраненную запись направьте на согласование с помощью кнопки На согласование на левой боковой панели. При успешном прохождении системных проверок (валидации) запись будет отправлена на согласование. Появится соответствующее информационное сообщение.

8. Выйдите из формы редактирования. В списочной форме справочника отредактированная запись будет отображаться в статусе На согласовании.

Удаление записи#

Чтобы удалить запись, выполните следующие действия:

1. Авторизуйтесь в системе под ролью оператор.

2. Перейдите на вкладку «Реестр справочников». В левой части экрана откроется меню всех справочников NSIX.

3. В меню справочников NSIX выберите справочник, в котором необходимо удалить запись. Откроется списочная форма справочника.

4. В списочной форме справочника выберите требуемую запись в статусе Черновик. Для удобства воспользуйтесь полем Поиск в левом верхнем углу экрана.

5. Выберите нужную запись, щелкнув левой кнопкой мыши по строке записи справочника. В правой части экрана откроется Краткая информация о записи.

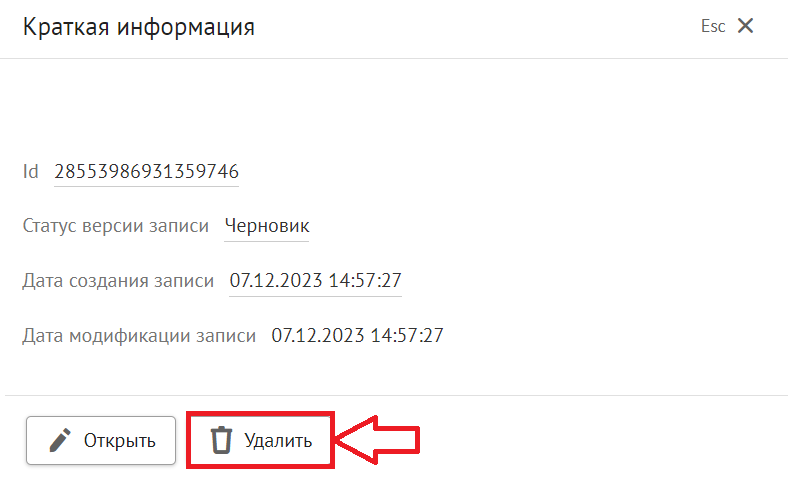

6. В нижней части блока Краткой информации нажмите кнопку Удалить.

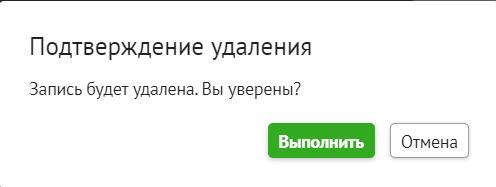

7. NSIX запросит подтверждение выполняемой операции. Нажмите на кнопку Выполнить. После этого запись будет удалена.

Согласование записей справочника#

В случае ведения одного справочника двумя пользователями («в две руки» *) — при создании новой версии справочника записи должны быть согласованы вторым пользователем, не вносившим данные изменения. При этом у согласующего пользователя должна быть роль с соответствующими правами. В противном случае запись может быть согласована только первым пользователем, внесшим изменения.

Чтобы согласовать записи справочника, выполните следующие действия:

1. Авторизуйтесь в системе под ролью куратор.

2. Перейдите на вкладку «Реестр справочников». В левой части экрана откроется меню всех справочников NSIX.

3. В меню справочников NSIX выберите справочник, в котором необходимо согласовать запись. Откроется списочная форма справочника.

4. В списочной форме справочника выберите запись, которую нужно согласовать. Нажмите на нее левой кнопкой мыши. В правой части экрана появится блок Краткая информация.

5. В блоке Краткая информация нажмите кнопку Открыть. Откроется форма редактирования записи.

6. Проверьте корректность указанных параметров записи.

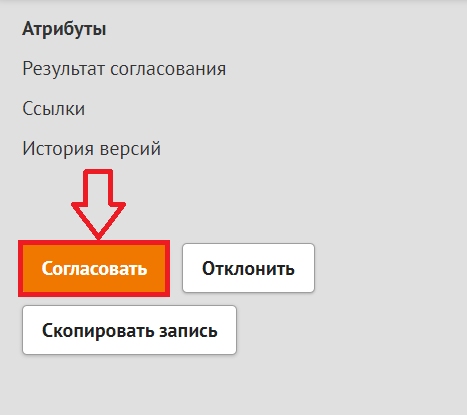

   • Если все атрибуты указаны верно — утвердите запись с помощью кнопки Согласовать. Запись перейдет в статус Согласована.

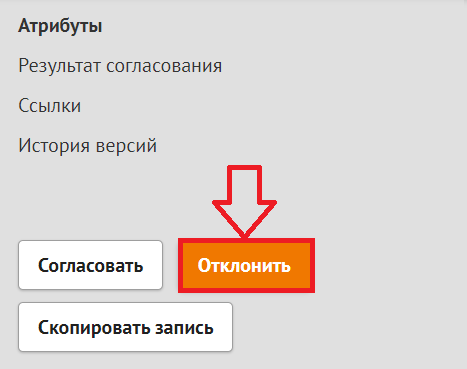

   • Если были обнаружены ошибки — отклоните запись. Нажмите на кнопку Отклонить. Откроется окно Отклонение согласования.

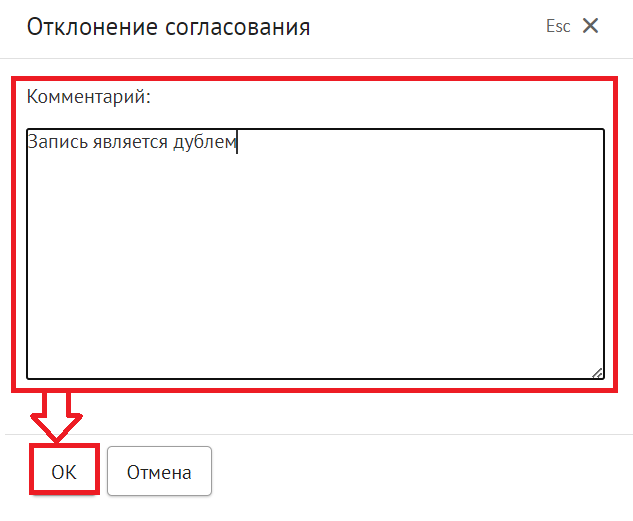

     • В окне Отклонение согласования укажите причину отклонения в поле Комментарий и нажмите на кнопку ОК В результате запись перейдет снова в статус Черновик.





Блок Регламентные задания#

Перейти к регламентным заданиям (далее РЗ) можно непосредственно со стартовой страницы NSIX, выбрав блок «Регламентные задания». РЗ осуществляют экспорт или импорт справочников (вручную или автоматически, по расписанию). Экспорт данных осуществляется в компонент Сервис интеграции справочных данных (DDIS) продукта Platform V Dictionaries (SDT) или на локальный компьютер в формате .csv или .xls. Импорт данных осуществляется с сервера или локального компьютера.

Запуск регламентных заданий может осуществляться вручную или автоматически (по расписанию).

Начало работы с регламентными заданиями#

Для работы с РЗ:

1. Авторизуйтесь в системе под ролью Оператор.

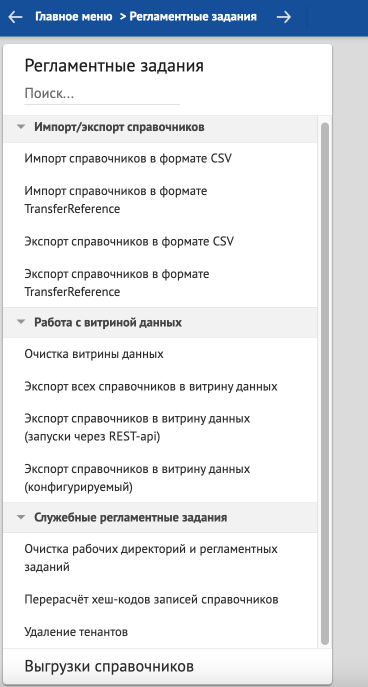

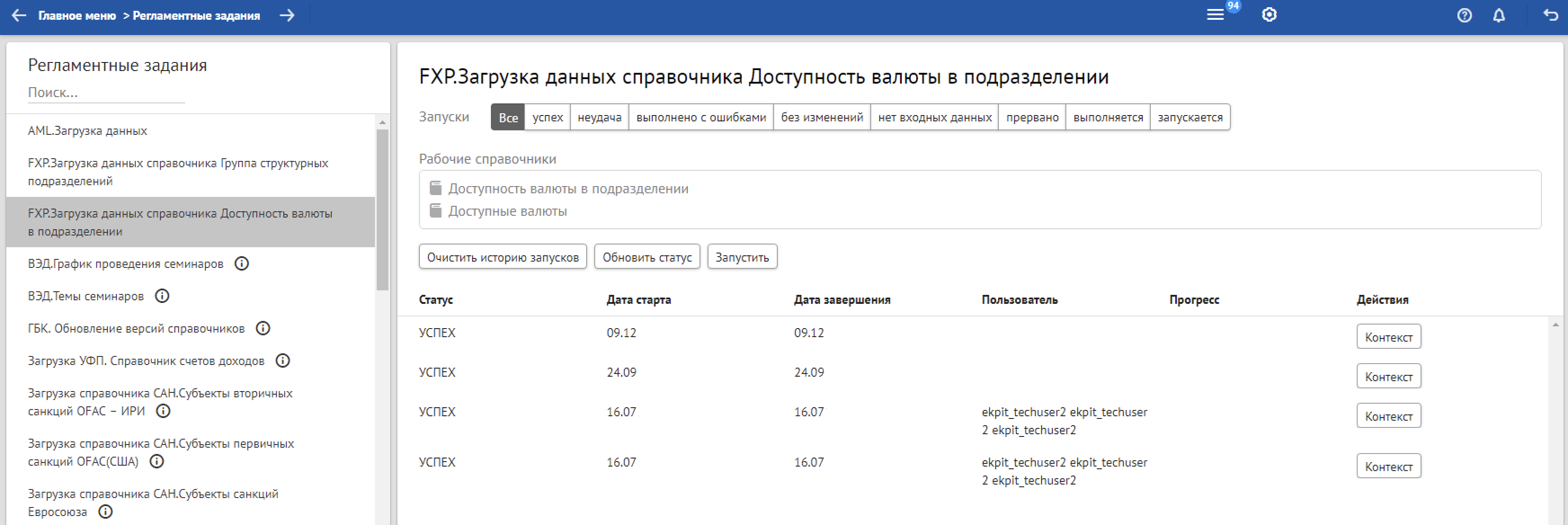

2. Перейдите в блок «Регламентные задания». Откроется окно РЗ со списком регламентных заданий системы.

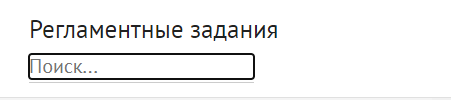

Найти нужное РЗ можно при помощи поля Поиск.

При выборе РЗ в правой части окна отображается информация о его запусках. Также отображаются следующие характеристики РЗ:

• Фильтр списка запусков регламентного задания по статусу;

• Рабочие справочники, использующие РЗ;

• Функциональные кнопки для работы со списком запусков:

  • Очистить историю запусков — осуществляется очистка списка запусков РЗ.

  • Обновить статус — осуществляется обновление статуса последнего запуска.

  • Запустить — осуществляется запуск РЗ. Описание запуска РЗ приведено в разделе Запуск регламентного задания.

• История запусков РЗ. Список содержит следующие параметры:

  • Статус выполнения задания;

  • Дата старта задания;

  • Дата завершения задания;

  • Пользователь, инициирующий запуск;

  • Прогресс запуска;

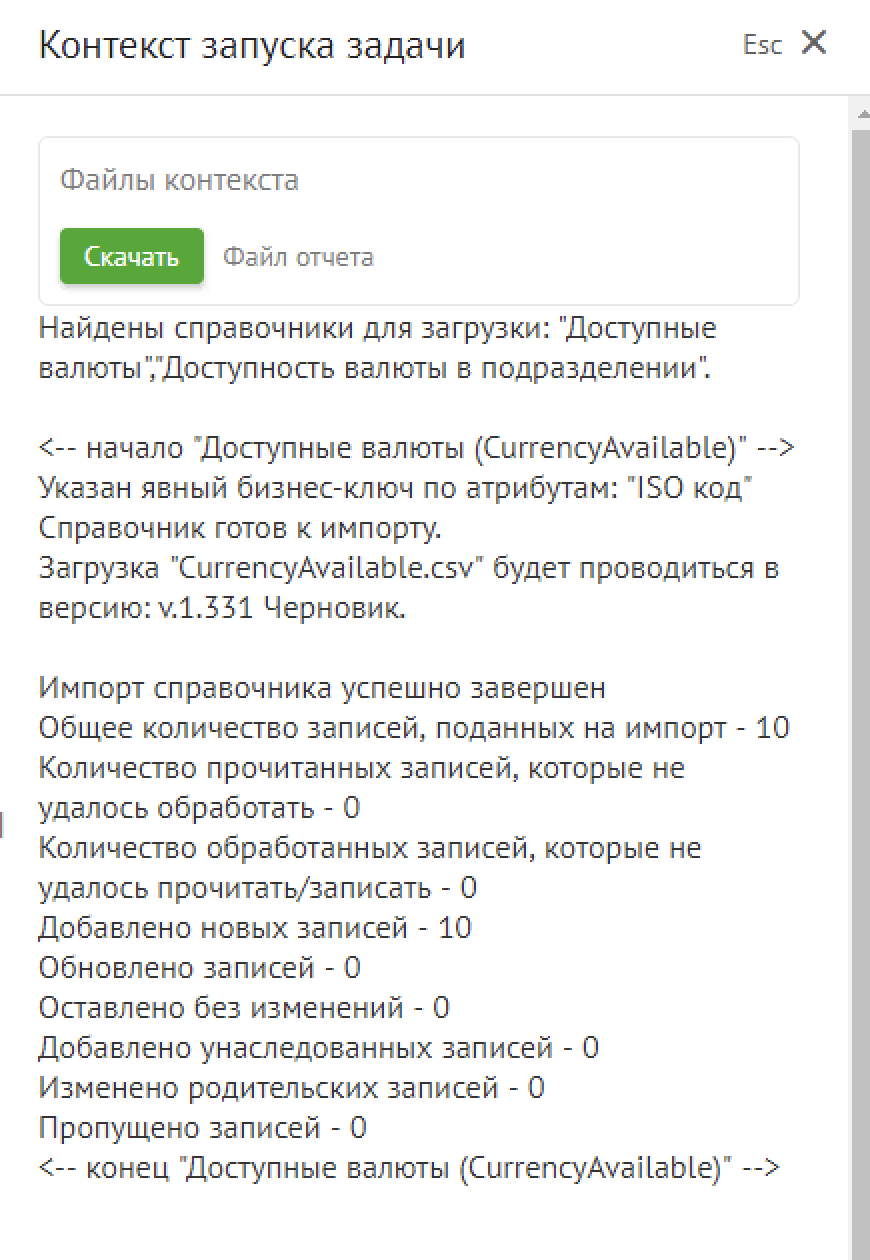

  • Действия — переход к контексту запуска по кнопке Контекст.

Запуск регламентного задания#

Чтобы осуществить запуск регламентного задания, выполните следующие действия:

1. Авторизуйтесь в системе под пользователем с ролью Куратор.

2. Перейдите в блок «Регламентные задания».

3. Найдите требуемое РЗ с помощью поля Поиск.

4. С помощью левой кнопки мыши щелкните по найденному РЗ. Откроется информация по выбранному РЗ.

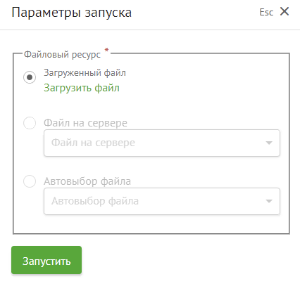

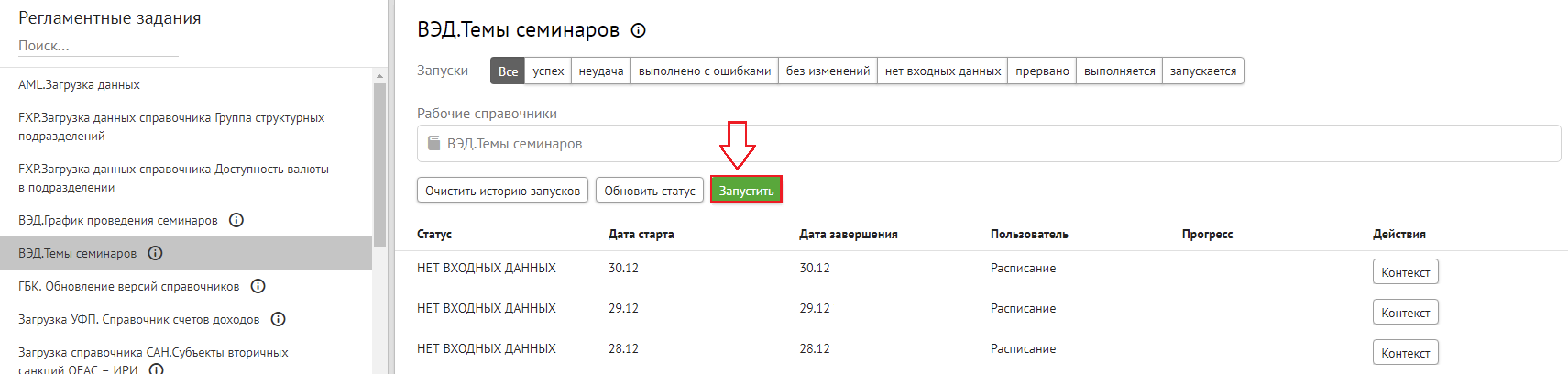

5. Нажмите на кнопку Запустить. Откроется окно Параметры запуска. Каждое регламентное задание имеет свой набор параметров выполнения.

6. В окне Параметры запуска укажите требуемые параметры выполнения задания и нажмите на кнопку Запустить. Будет запущено выполнение РЗ.

Статус содержит информацию о ходе работы РЗ и может принимать значения:

• По расписанию — временный статус. Задача добавлена в планировщик Quartz и ожидает запуска в определенное время. Плановое время запуска отображено в колонке Дата старта;

• Ожидает выполнения — временный статус. Задача добавлена в планировщик Quartz и ожидает свободного обработчика для выполнения;

• Выполняется — временный статус. Присваивается после запуска РЗ обработчиком и сохраняется до завершения работы;

• Успех — окончательный статус. Присваивается задаче, которая отработала полностью без ошибок или с незначительными ошибками;

• Без изменений — окончательный статус. Присваивается задаче, которая отработала полностью, и загруженные данные не отличаются от актуальных;

• Нет входных данных — окончательный статус. Присваивается задаче, для которой отсутствуют входные ресурсы;

• Выполнено с ошибками — окончательный статус. Присваивается задаче, в ходе которой возникли значительные ошибки, влияющие на бизнес-часть;

• Неудача — окончательный статус. Присваивается задаче, в ходе которой произошла техническая ошибка, которая не позволила продолжить выполнение;

• Прервано — окончательный статус. Присваивается задаче, которая по каким-либо причинам была оставлена и не смогла отработать до конца.

Описание параметров запуска РЗ экспорта в компонент Сервис интеграции справочных данных (DDIS) продукта Platform V Dictionaries (SDT):

• Игнорировать подписки компонента Сервис интеграции справочных данных (DDIS) продукта Platform V Dictionaries (SDT) — данный параметр используется, если необходимо принудительно выгрузить все возможное (все справочники, в которых есть изменения относительно последней выгрузки) полными версиями.

• Выгружать дополнительно полную версию — этот параметр говорит системе о том, что если выгружаемый справочник собирается выгружаться как дельта, то дополнительно к дельте необходимо выгрузить полную версию.

• Разбивать файлы выгрузки — в случаях, когда файл очень большой, данный параметр позволяет разбивать файлы с ограничением по размеру в 2 Гб, чтобы их было удобно скачивать и передавать.

• Отключить отправку в компонент Сервис интеграции справочных данных (DDIS) продукта Platform V Dictionaries (SDT) — этот параметр позволяет сформировать файл с выгрузкой, но не отправлять его в рамках текущей выгрузки.

Запуск регламентного задания по расписанию#

Поддержка запуска РЗ по расписанию существуют для следующих типов заданий:

• экспорт справочников в витрину данных (конфигурируемый);

• очистка рабочих директорий и регламентных заданий;

• очистка витрины данных;

• перерасчет хеш-кодов записей справочников;

• экспорт всех справочников в витрину данных;

• удаление тенантов.

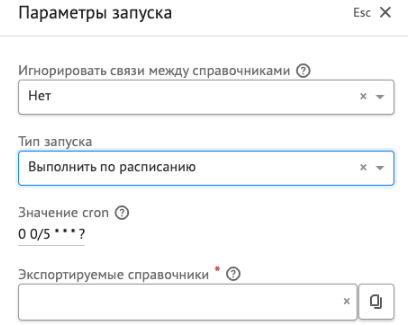

Для запуска по расписанию, в окне Параметры запуска установите значение параметра Тип запуска и Выполнить по расписанию. Далее установите Значение cron — допускаются значение только в формате cron (пример значения запуска задания каждые 5 минут: 0 0/5 * * * ?).

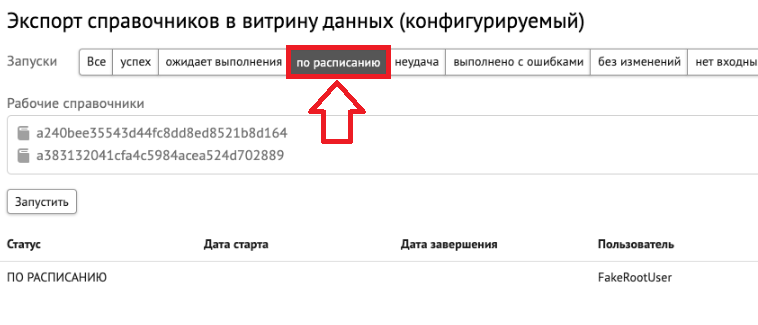

Для просмотра запланированных задач включите фильтр По расписанию.

В колонке Дата старта будет отображена запланированная дата и время запуска РЗ. Все выполненные РЗ по расписанию отслеживаются в зависимости от статуса в других доступных фильтрах.

Блок Версии справочников#

Бизнес-процессы для справочников, версионируемых по записям с одной рукой, описаны в таблице ниже.

Бизнес-процессы для справочников, версионируемых по записям с двойной рукой, описаны в таблице ниже.

Начало работы в режиме Версии справочников#

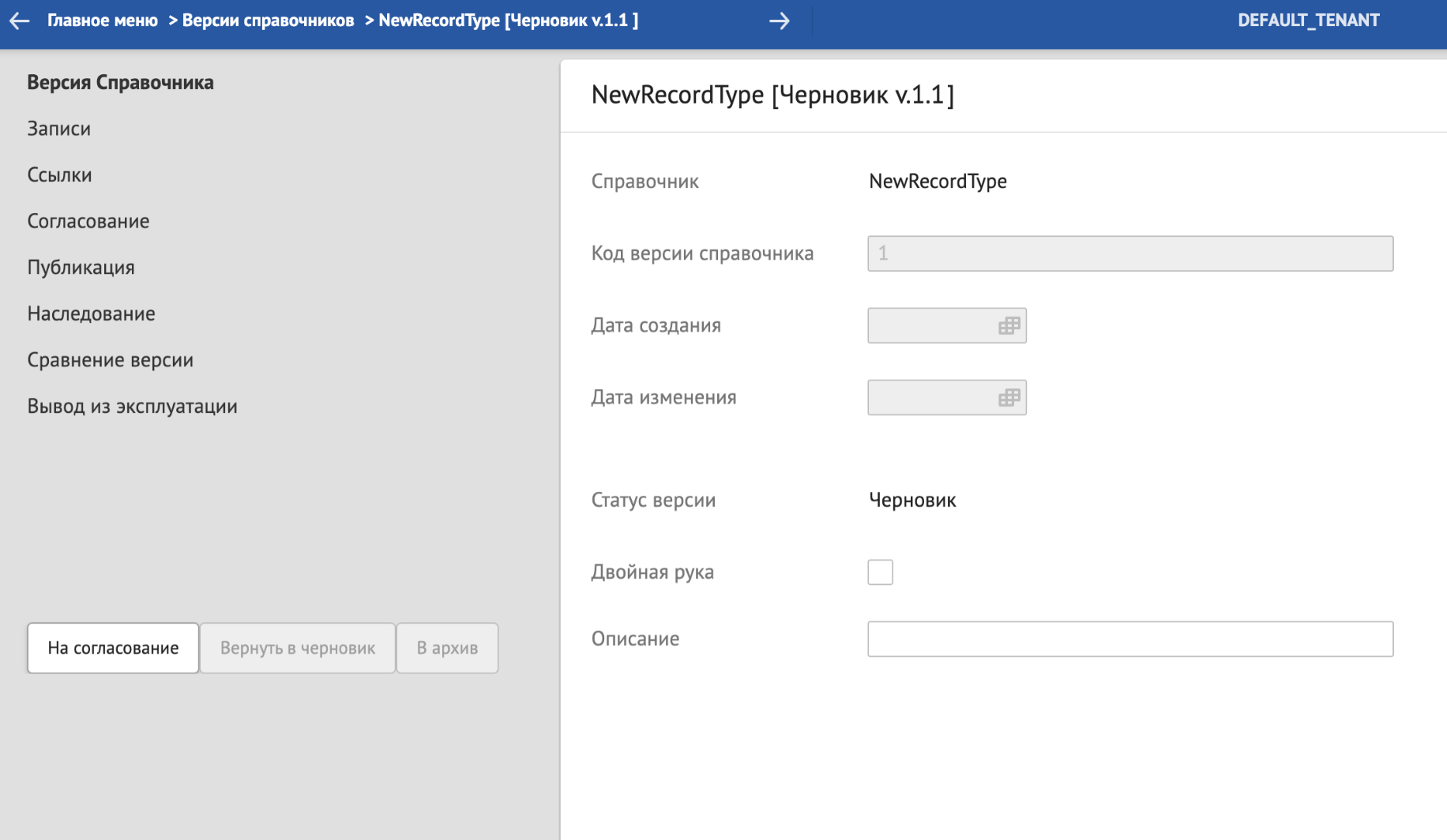

В разделе описан процесс работы с пунктом меню NSIX «Версии справочников».

Для работы с версиями справочников:

1. Авторизуйтесь в системе под ролью Оператор.

2. Перейдите в блок «Версии справочников».

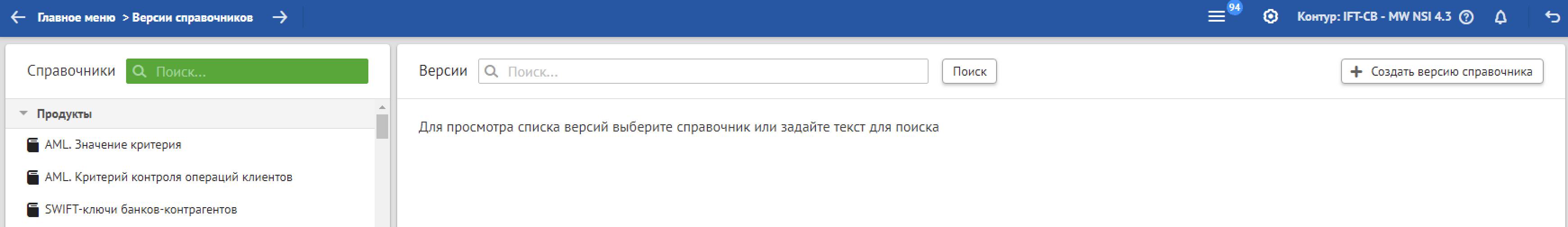

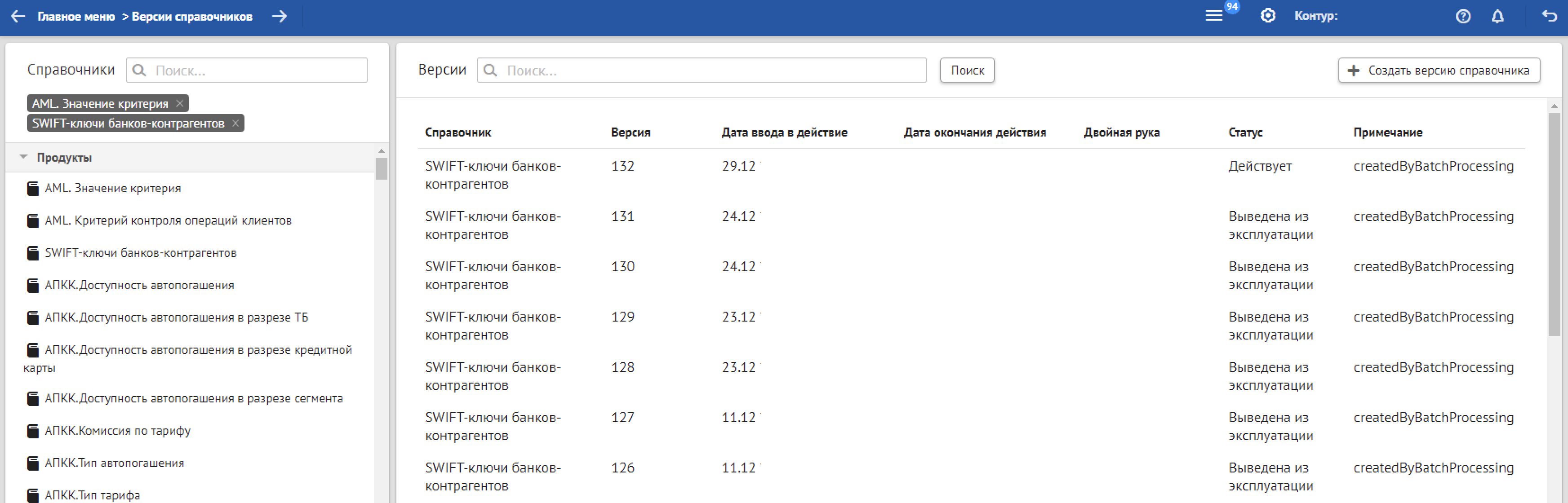

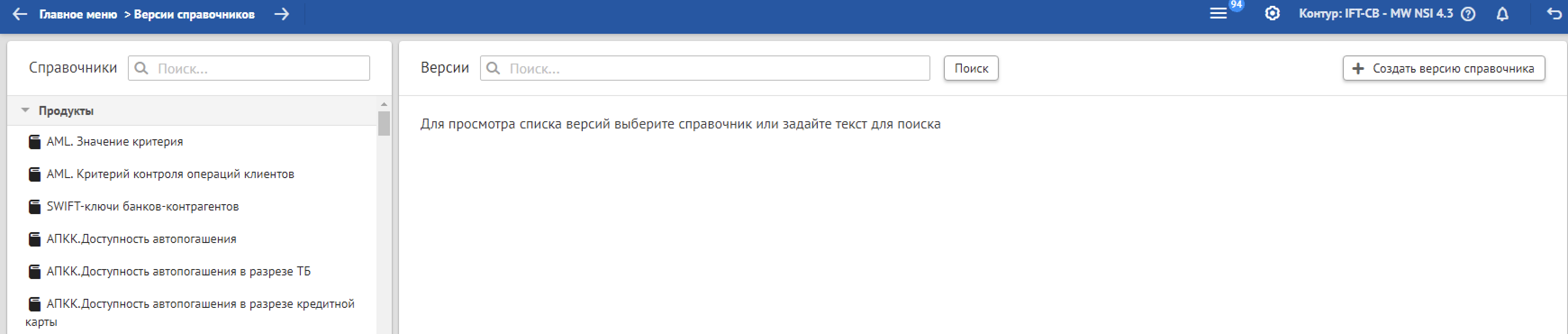

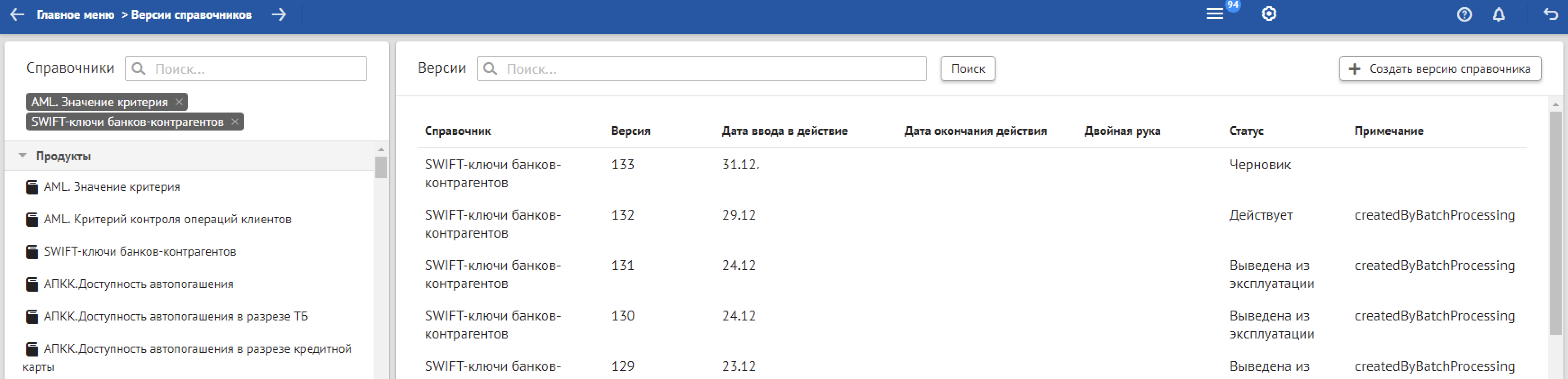

   Откроется интерфейс версионирования справочников.

На экранной форме отображаются следующие функциональные возможности:

• поиск справочника по наименованию;

• поиск версий/версии справочника по наименованию справочника или номеру версии;

• создание новой версии справочника без наследования.

Создание новой версии справочника с наследованием#

Чтобы создать новую версию справочника, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Оператор.

2. Перейдите в блок «Версии справочников».

3. Найдите требуемый справочник с помощью поля Поиск в левой части экрана.

4. Щелкните на нужный справочник левой кнопкой мыши. В правой области экрана отобразится список существующих на текущий момент версий данного справочника.

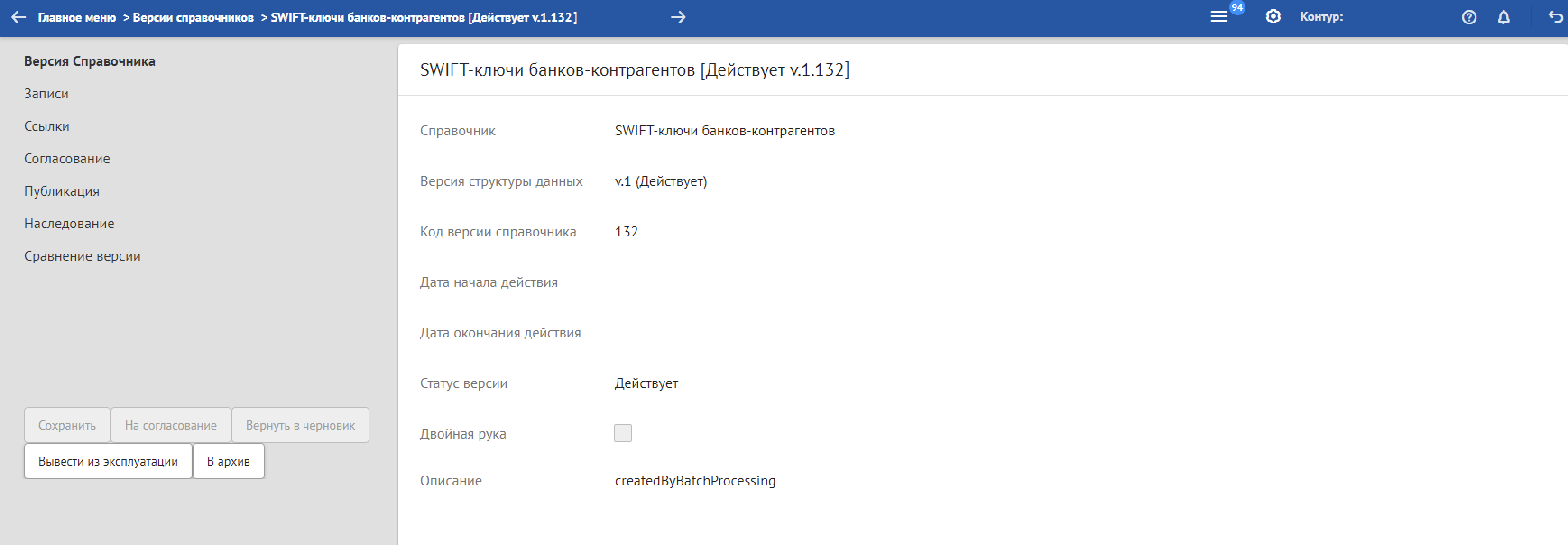

5. Выберите в списке версий действующую версию справочника (в статусе Действует). Откроется карточка данной версии справочника на разделе Версия Справочника. На данной вкладке приведена вся основная информация о версии справочника.

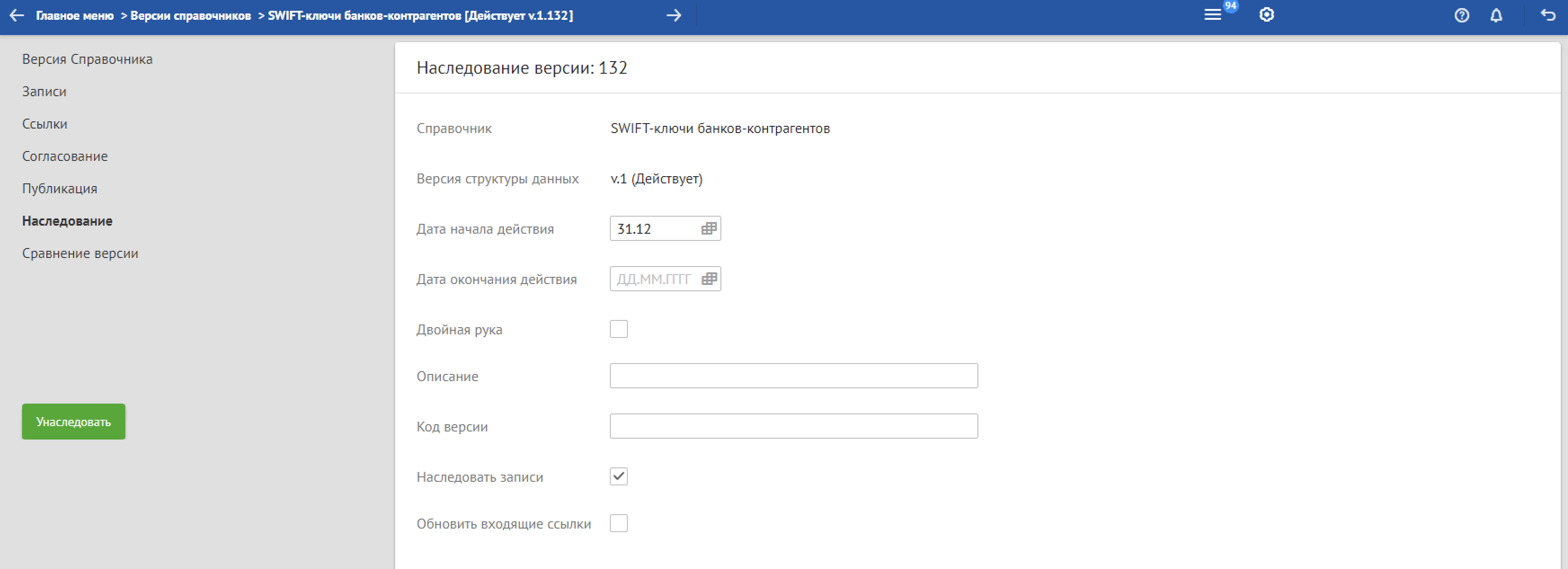

6. Перейдите в раздел Наследование карточки версии. Откроется окно для ввода данных о новой версии справочника. В заголовке будет указан номер родительской версии.

7. Заполните требуемые параметры при необходимости:

   • Дата начала действия — опционально. Если атрибут не задан, будет установлена текущая дата.

   • Дата окончания действия — опционально.

   • Признак Двойная рука — опционально (если принято решение, что справочник ведется в «две руки», то есть, два пользователя вводят одни и те же данные одновременно, после чего они сравниваются NSIX на идентичность, то данный признак обязателен).

   • Описание — опционально.

   • Код версии — опционально. Если атрибут не задан, то автоматически будет установлено значение на единицу больше последнего кода.

   • Наследовать записи — обязательно.

   • Обновить входящие ссылки — опционально. Если данный параметр установлен, то обновятся ссылки во всех справочниках, из которых есть ссылка на данный справочник.

8. Нажмите кнопку Унаследовать. В результате будет создана новая версия справочника со статусом Черновик.



В новую версию справочника будут автоматически перенесены все записи родительской версии. При этом:

• Записи, которые в родительской версии находились в статусе Действует, перейдут в статус Унаследована.

• Записи, которые в родительской версии находились в статусе Выведена из эксплуатации, останутся в том же статусе.

9. Далее отправьте версию справочника на согласование. Для этого откройте версию и нажмите на кнопку На согласование. Версия справочника перейдет в статус На согласовании. В верхней части экрана появится информационное сообщение о том, что версия успешно поставлена на согласование.

Согласование новой версии справочника#

Чтобы согласовать версию справочника, выполните следующие действия:

1. Перейдите в блок «Версии справочников».

2. Найдите требуемый справочник с помощью поля Поиск в левой части экрана.

3. Щелкните по найденному справочнику левой кнопкой мыши. В правой части экрана отобразится список существующих на текущий момент времени версий данного справочника.

4. Выберите в списке версий требуемую версию справочника в статусе На согласовании. Откроется карточка данной версии справочника на разделе Версия Справочника.

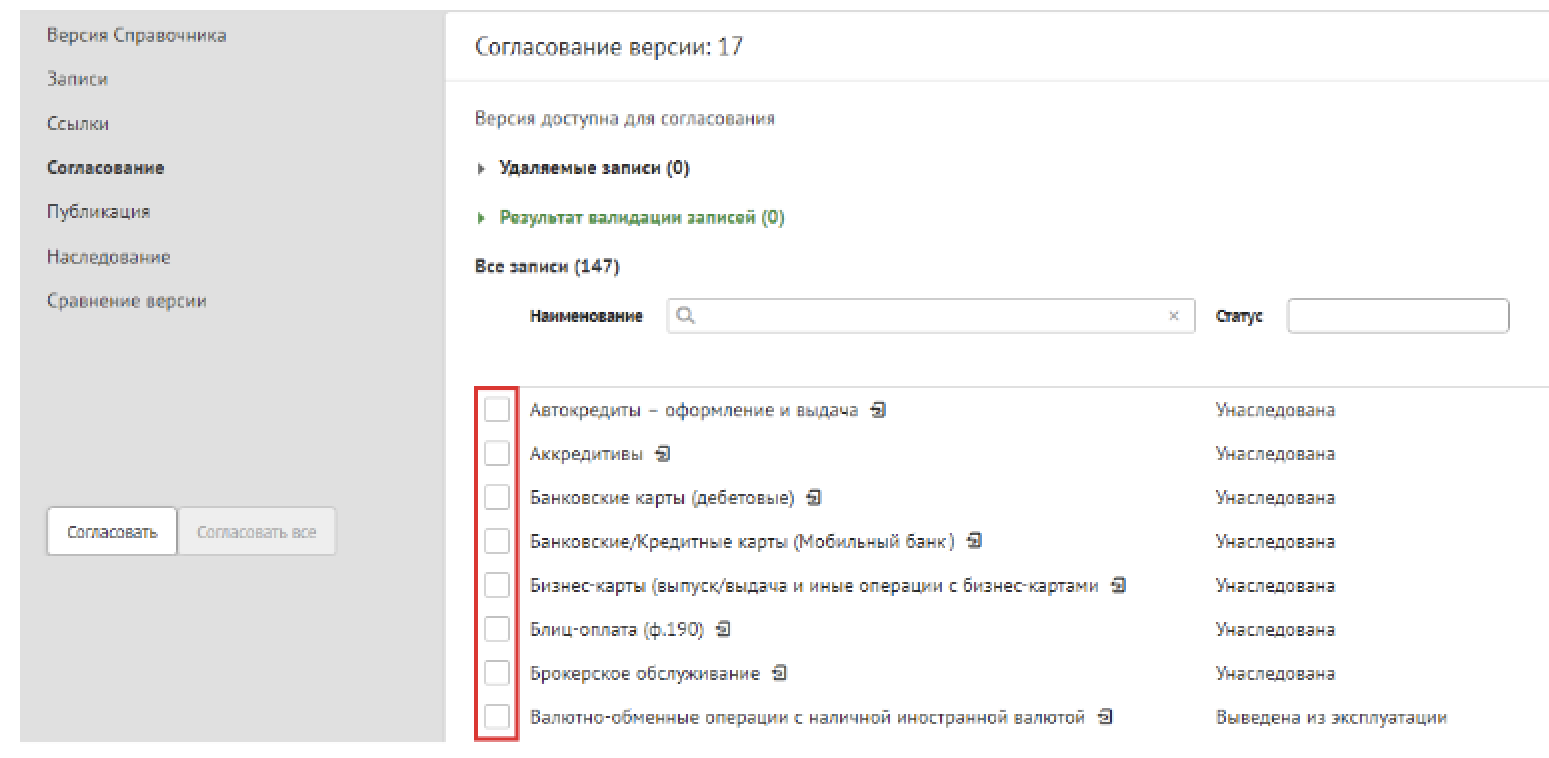

5. В меню слева перейдите в раздел Согласование карточки версии. В данном разделе приведена информация о записях версии справочника.

6. Проверьте корректность статусов записей справочника (при необходимости), при этом:

   • Если на момент согласования версии справочника какие-то записи находятся в статусе На согласовании, то можно сразу же согласовать их по кнопке Согласовать все.

   • Если на момент согласования версии справочника какие-то записи находятся в статусе Черновик, то они не согласуются и не будут участвовать в тиражировании.

7. В результате версия справочника перейдет в статус Согласована.

Возвращение Версии справочника в статус Черновик#

Если версия справочника согласована преждевременно, и требуются еще правки, то есть возможность из статуса На согласовании и Согласована перевести Версию справочника в статус Черновик.
Для этого выполните следующие действия:

1. Перейдите в блок «Версии справочников».

2. Найдите требуемый справочник с помощью поля Поиск в левой части экрана.

3. Щелкните по найденному справочнику левой кнопкой мыши. В правой части экрана отобразится список существующих на текущий момент времени версий данного справочника.

4. Выберите нужную версию в списке. Откроется карточка данной версии справочника на разделе Версия Справочника.

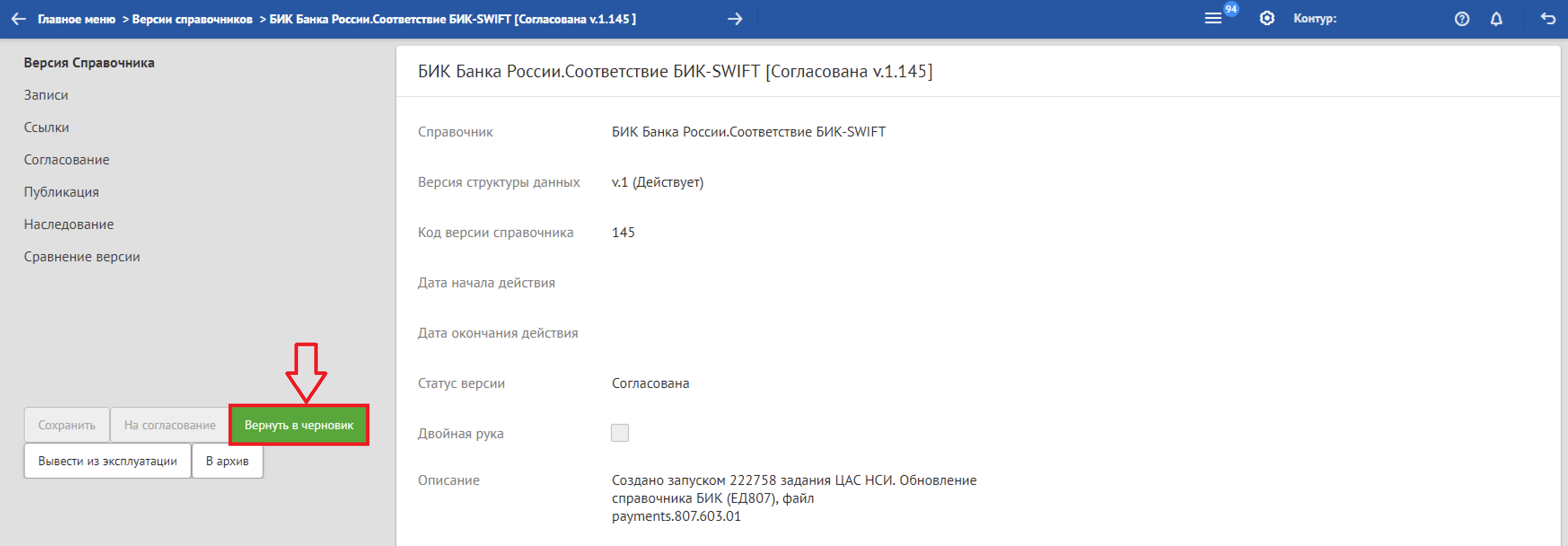

5. Нажмите кнопку Вернуть в черновик. Эта возможность утрачивается после публикации Версии справочника.

Публикация Версии справочника#

Чтобы опубликовать версию справочника (при условии, что справочник согласован), выполните следующие действия:

1. Перейдите в блок «Версии справочников».

2. Найдите требуемый справочник с помощью поля Поиск в левой части экрана.

3. Щелкните по найденному справочнику левой кнопкой мыши. В правой части экрана отобразится список существующих на текущий момент времени версий данного справочника.

4. Выберите в списке версий требуемую версию справочника в статусе Согласована. Откроется карточка данной версии справочника на разделе Версия Справочника.

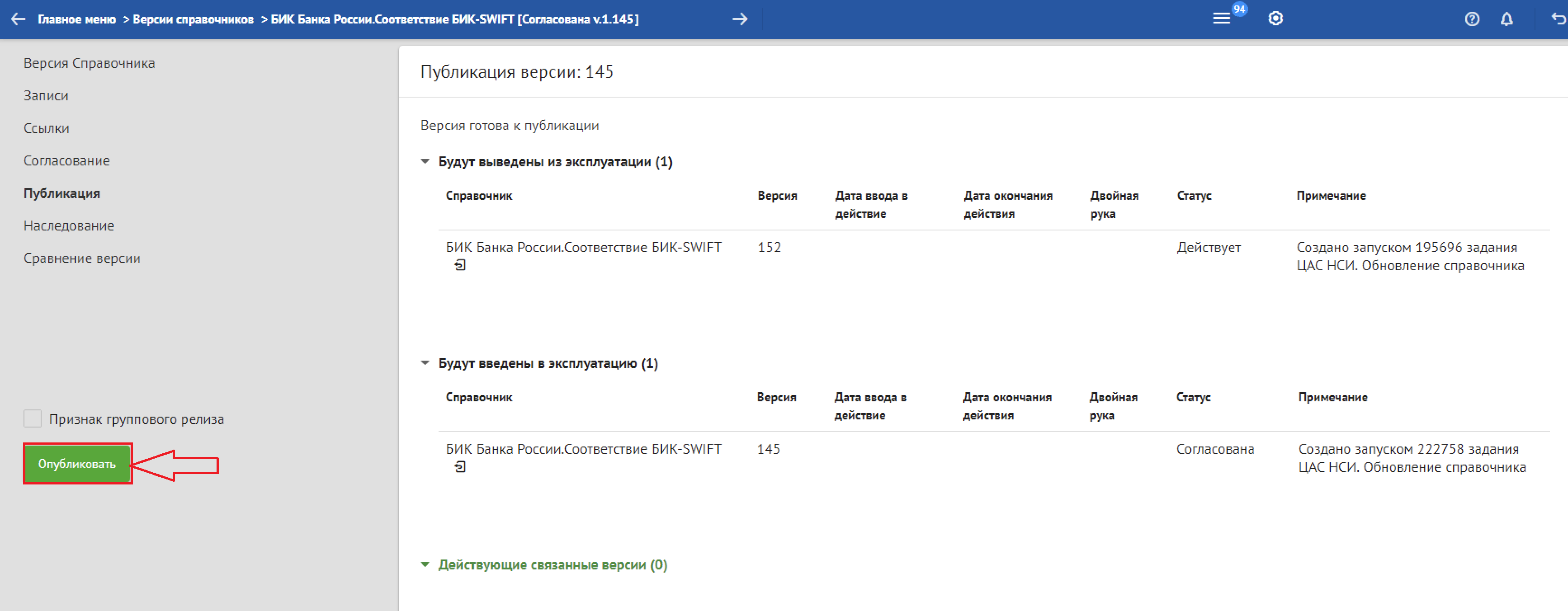

5. Перейдите в раздел Публикация карточки версии. В данном разделе приведена информация о версии, выводимой из эксплуатации и о публикуемой вместо нее версии.

6. Нажмите кнопку Опубликовать. Версия справочника перейдет в статус Действует. Справочник в этом статусе доступен для выгрузки и тиражирования.

Вывод Версии справочника из эксплуатации#

На случай, если созданная/опубликованная версия имеет ошибки, для устранения которых лучше выпустить новую корректную версию, или вся версия создана ошибочно/неактуальна, в системе имеется возможность вывода версии из эксплуатации и перевода ее в архив.

Для вывода из эксплуатации версии справочника выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Версии справочников».

3. Найдите требуемый справочник с помощью поля Поиск в левой части экрана.

4. Щелкните по найденному справочнику левой кнопкой мыши. В правой части экрана отобразится список существующих на текущий момент времени версий данного справочника.

5. Выберите в списке версий требуемую версию справочника. Откроется карточка данной версии справочника на разделе Версия Справочника.

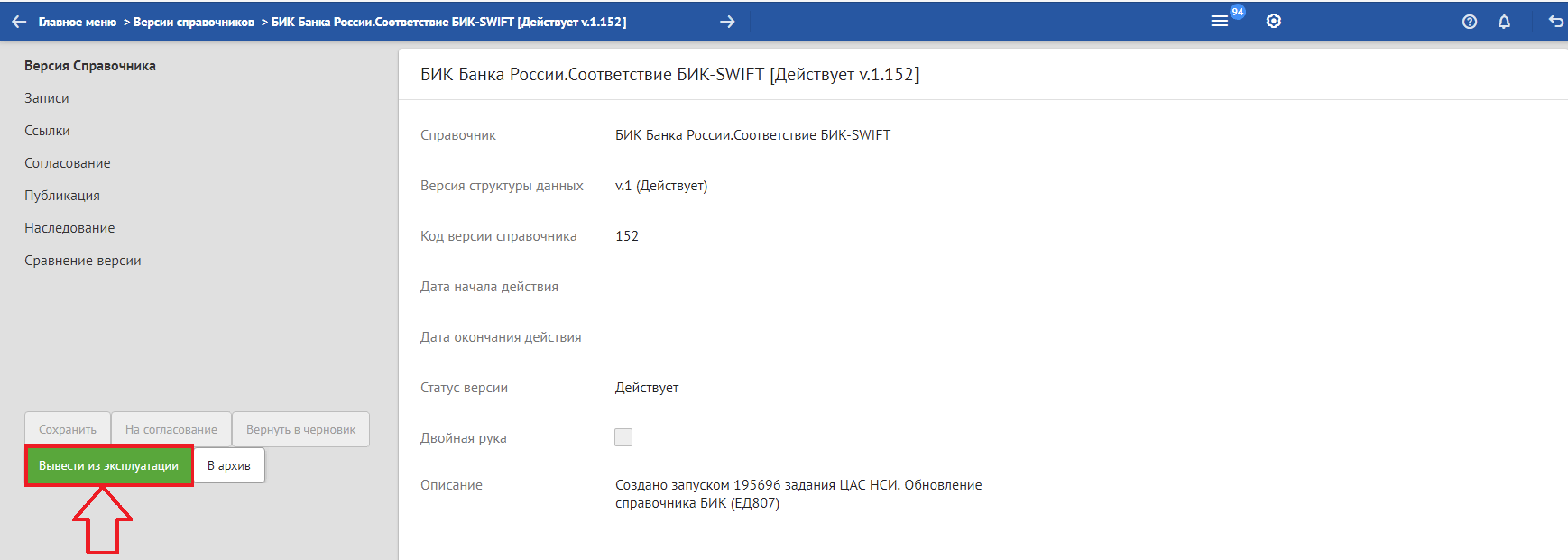

6. В левой части экрана нажмите кнопку Вывести из эксплуатации.

7. Версия перейдет в статус Выведена из эксплуатации.

8. Для перемещения версии справочника в архив нажмите на кнопку В архив. Версия перейдет в статус В архиве. Данная версия уже не может быть возвращена в эксплуатацию.

Блок Конструктор модели данных#

Конструктор модели данных предназначен для создания и гибкой настройки модели данных справочников.

Основные Функции Конструктора модели данных:

• создание и редактирование свойств атрибутов модели;

• создание и управление связями между справочниками (mapping).

Чтобы начать работу с Конструктором модели данных:

1. Авторизуйтесь в системе под ролью Куратор.

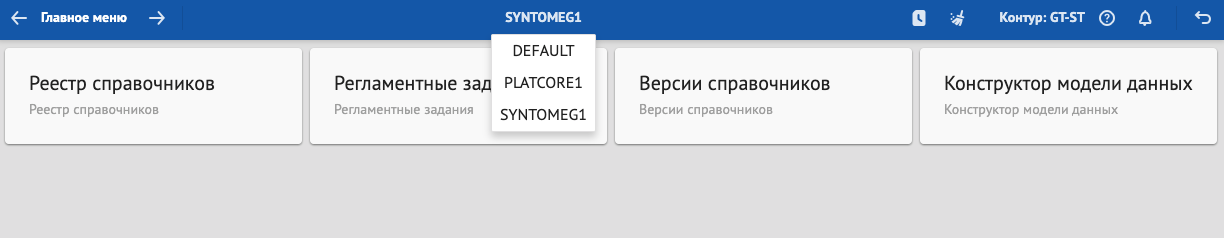

2. Выберите блок «Конструктор модели данных» в главном меню системы (Главная экранная форма). Откроется страница Модели справочников.

Работа с блоком Домены#

В левой части экрана находится блок Домены.

Создание домена#

Чтобы создать Домен, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

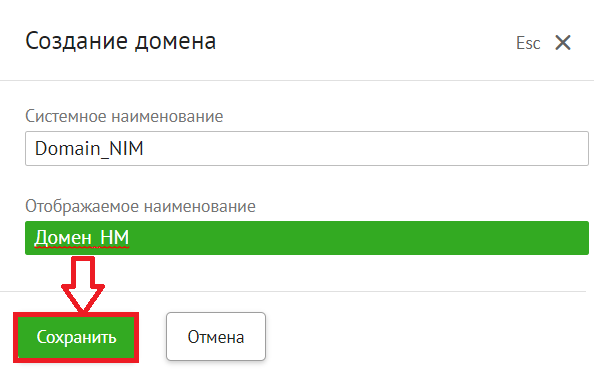

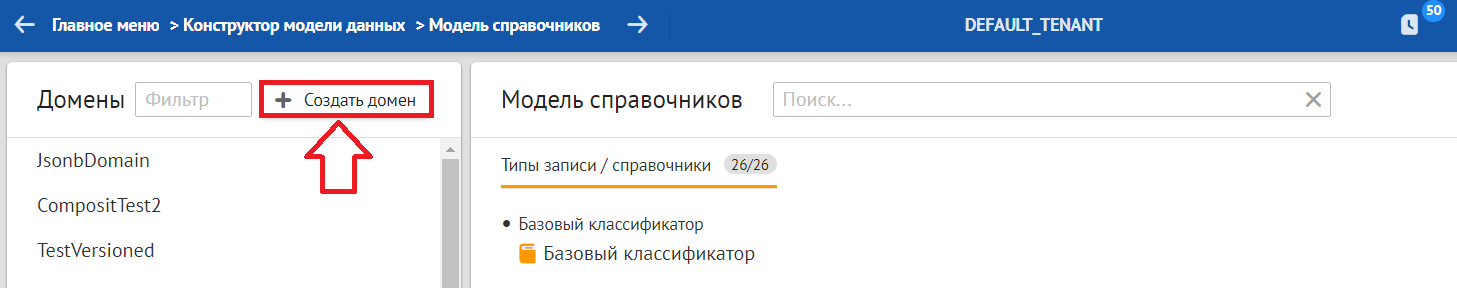

3. Нажмите кнопку Создать домен. Откроется модальное окно «Создание домена».

5. В модальном окне «Создание домена» заполните поля:

   • Наименование — заполняется на латинице;

   • Отображаемое наименование — заполняется на кириллице.

6. Нажмите кнопку Сохранить. Появится сообщение об успешном создании домена. Новый домен будет добавлен в основной список с доменами в левой части экрана.

Редактирование домена#

Чтобы отредактировать домен, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных». Список доменов будет отображаться в левой части экрана.

3. Выберите нужный домен в списке в левой части экрана и наведите на него курсор мыши. Активируется кнопка Редактировать (значок «Карандаш»).

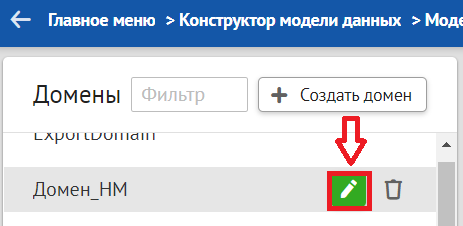

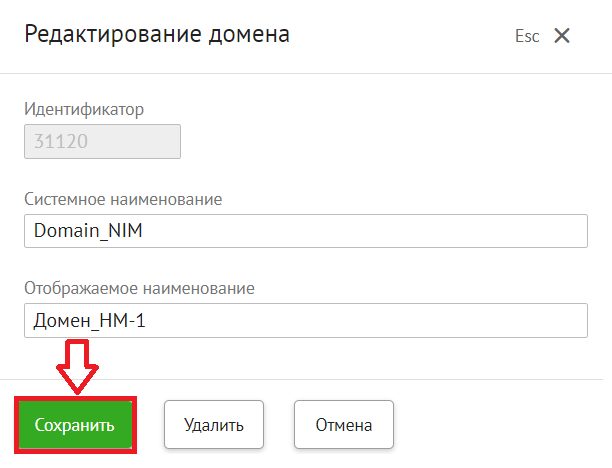

4. Нажмите кнопку Редактировать (значок «Карандаш»). Откроется форма редактирования домена.

4. Внесите необходимые изменения и нажмите на кнопку Сохранить. Появится информационное сообщение Домен успешно отредактирован.

Удаление домена#

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных». Список доменов будет отображаться в левой части экрана.

3. Выберите нужный домен в списке в левой части экрана и наведите на него курсор мыши. Активируется кнопка Удалить (значок «Корзина»).

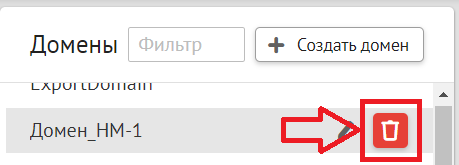

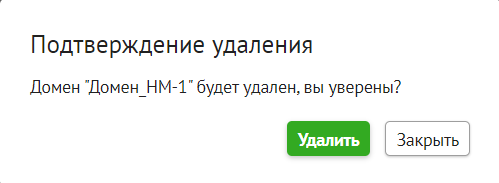

4. Нажмите на кнопку Удалить (значок «Корзина»). NSIX запросит подверждение удаления в диалоговом окне.

5. Подтвердите удаление кнопкой Удалить. Появится информационное сообщение об успешном удалении домена.

Работа с блоком Типы записи/справочники#

Чтобы создать тип записи или справочник в блоке «Конструктор модели данных»:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

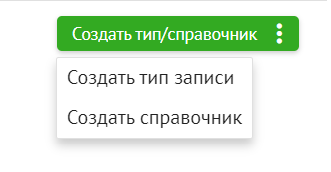

3. Нажмите на кнопку Создать тип/справочник. Откроется выпадающее меню, позволяющее выбрать, какую сущность необходимо создать.

4. Заполните необходимые поля в соответствующем окне.
   Окно Создание типа записи:

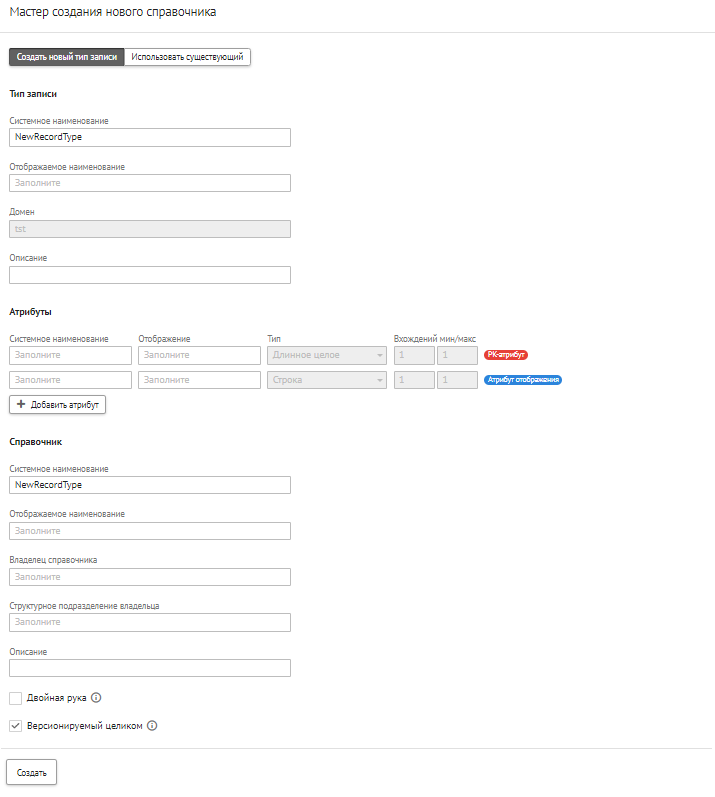

   Окно Мастер создания нового справочника:



5. Заполнив необходимые поля, нажмите на кнопку Сохранить. Запись будет сохранена.

Редактирование Типа записи / Справочника#

Чтобы осуществить редактирование Типа записи или Справочника:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен, в котором находится необходимый тип записи или справочник.

4. В домене выберите тип записи или справочник, который необходимо отредактировать. Щелкните по строке записи левой кнопкой мыши. В правой части строки актвируется кнопка Редактировать.

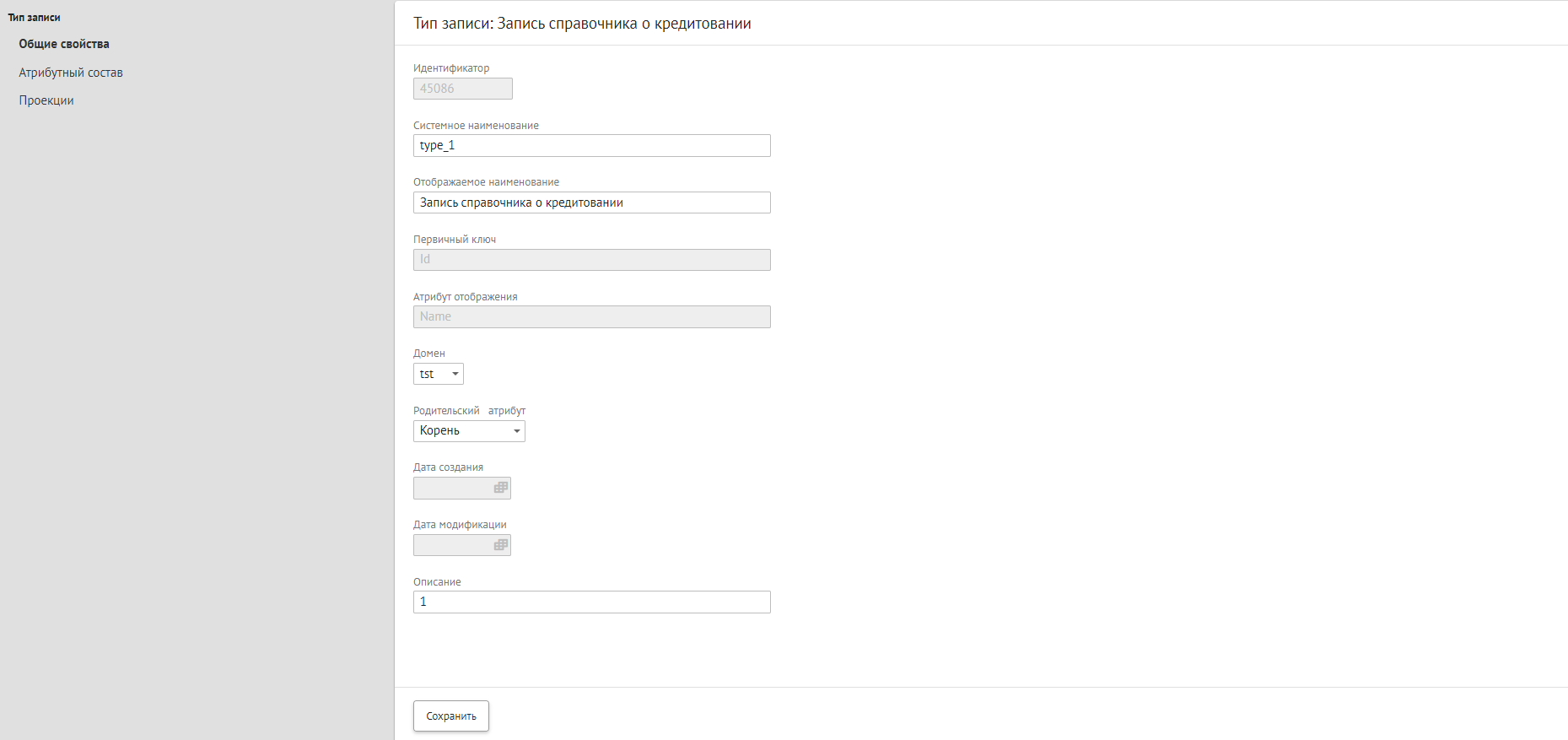

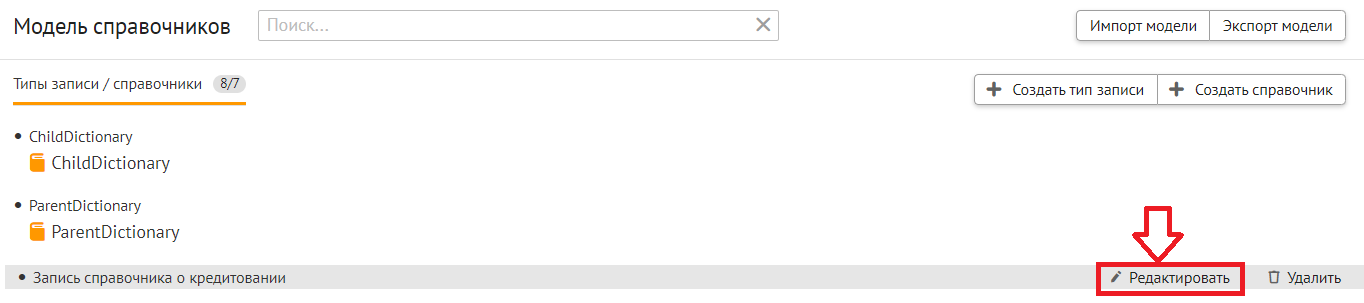

4. Нажмите кнопку Редактировать. Откроется форма редактирования сущности.

3. Измените необходимые параметры, нажмите кнопку Сохранить. Изменения будут сохранены.

Удаление Типа записи / Справочника#

Чтобы удалить Тип записи или Справочник:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен, в котором находится необходимый тип записи или справочник.

4. В домене выберите тип записи или справочник, который необходимо удалить. Щелкните по строке записи левой кнопкой мыши. В правой части строки актвируется кнопка *Удалить.

5. Нажмите кнопку Удалить. NSIX запросит подтверждение удаления в диалоговом окне.

6. В окне подтверждения удаления нажмите кнопку Да. Выбранная сущность будет удалена.

Экспорт модели#

Чтобы выполнить экспорт модели, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

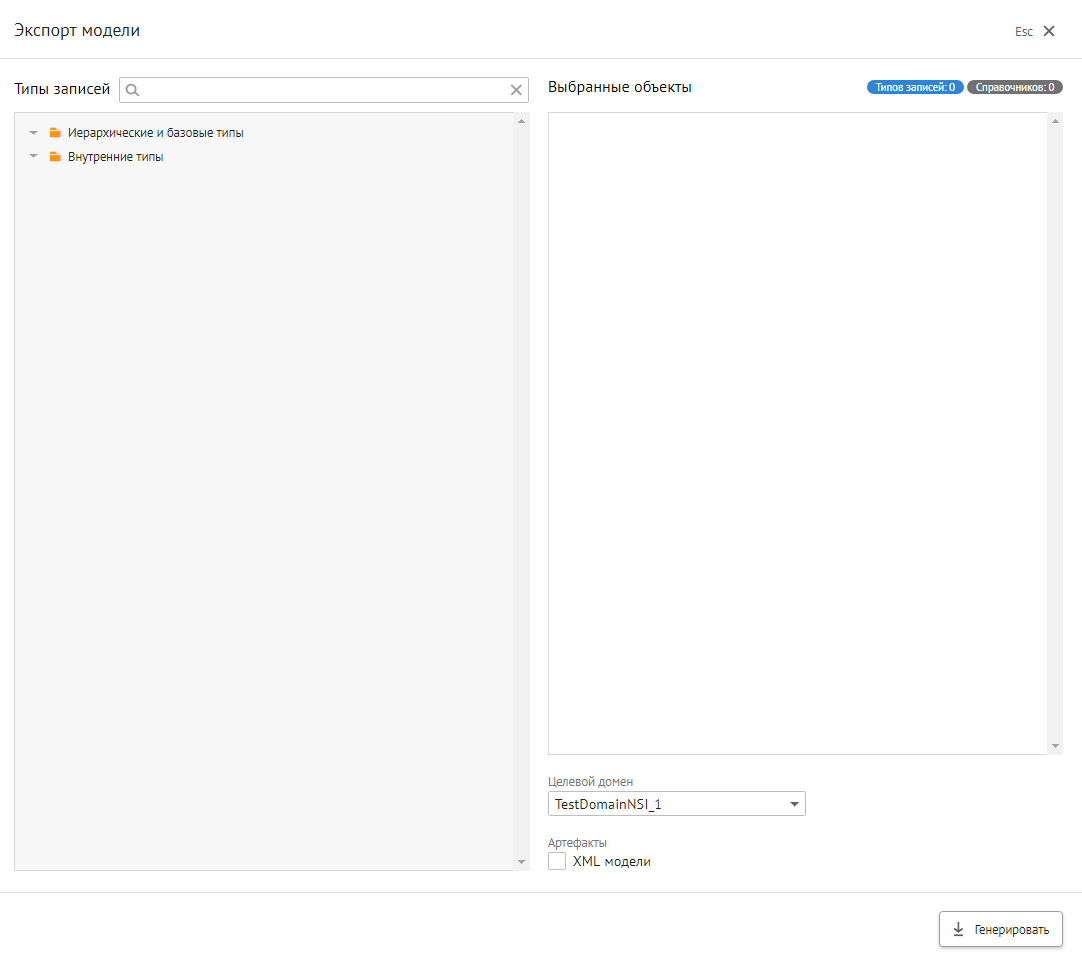

3. Нажмите кнопку Экспорт модели. Откроется модальное окно Экспорт модели.

4. Нажмите на кнопку Генерировать, благодаря которой осуществится экспорт.

Импорт модели#

Чтобы выполнить импортировать модель, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

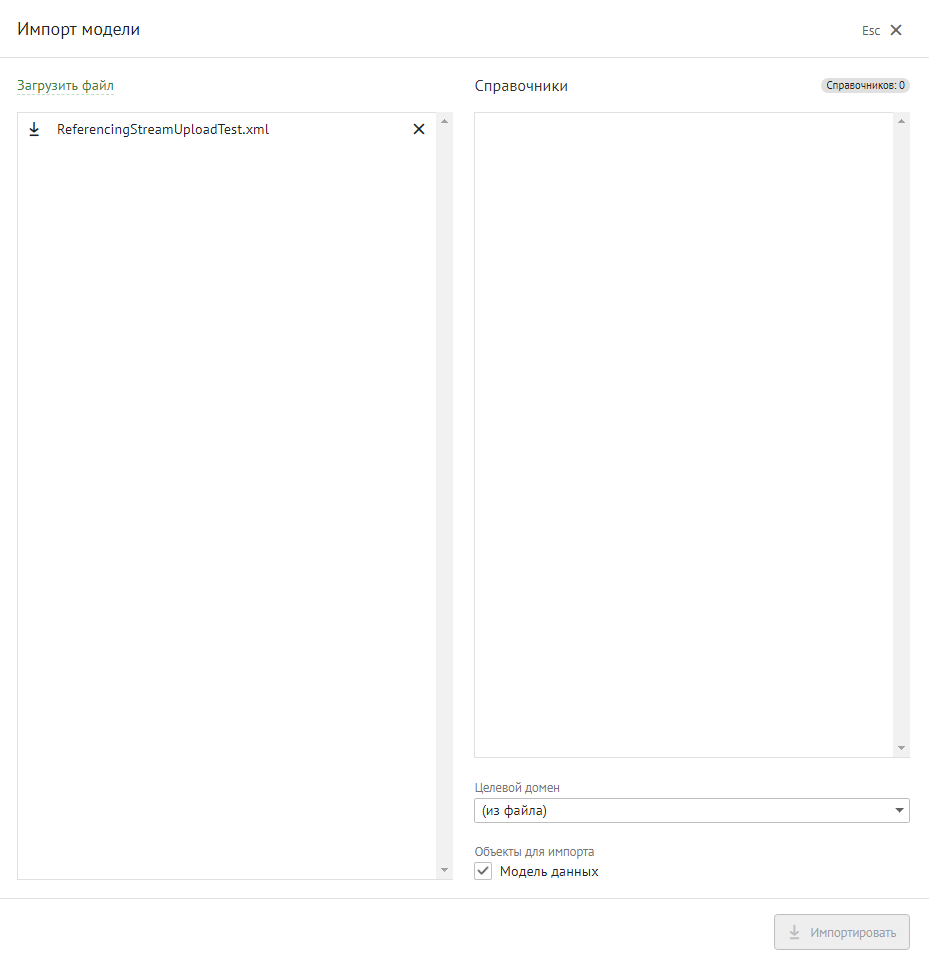

3. Нажмите кнопку Импорт модели. Откроется модальное окно Импорт модели.

4. Нажмите кнопку Импортировать, благодаря которой осуществится импорт.

Атрибутный состав#

Создание атрибутного состава#

Чтобы создать атрибутный состав, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен, в котором необходимо создать новый атрибутивный состав.

4. В рабочей области домена выберите тип записи, в которой необходимо изменить атрибутивный состав.

5. Щелкните по строке записи. Активируется кнопка Редактировать.

6. Нажмите кнопку Редактировать. Откроется форма редактирования типа записи.

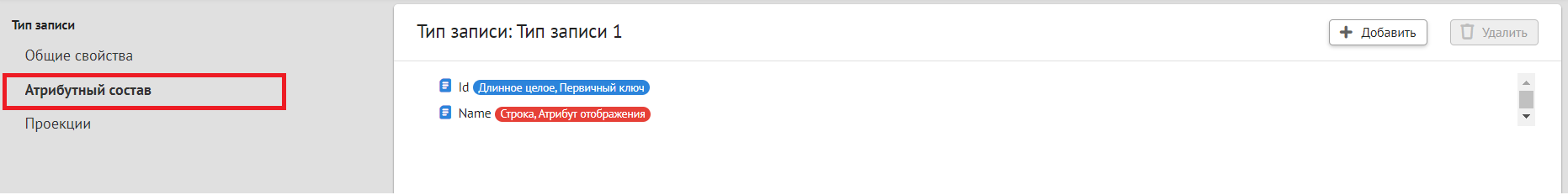

7. В форме редактирования типа записи в левой части карточки перейдите в раздел Атрибутивный состав.

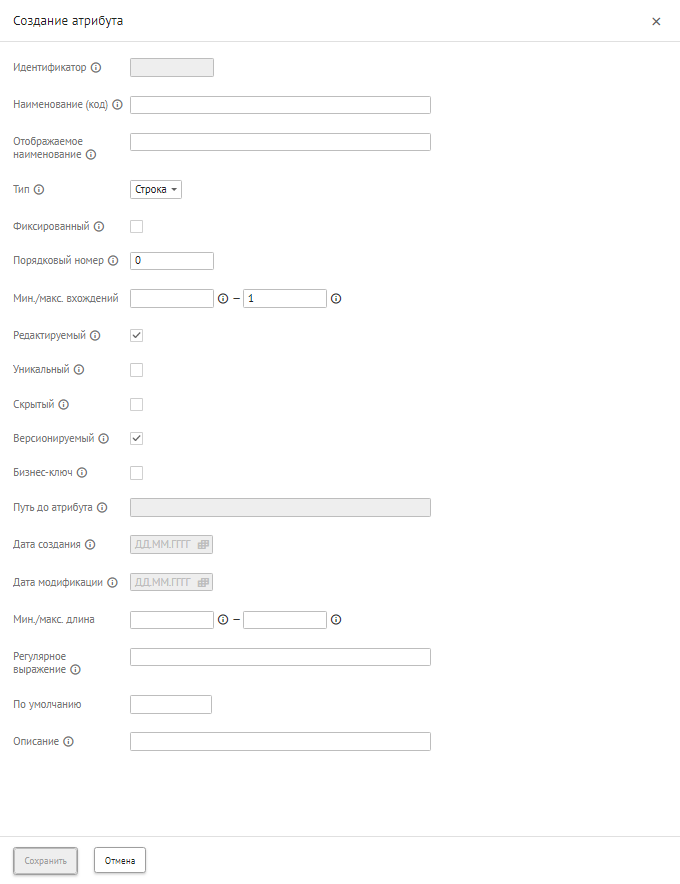

8. Нажмите на кнопку Добавить. Откроется модальное окно Создание атрибута.

9. Заполните необходимые параметры.

10. Нажмите кнопку Сохранить. Новый атрибут будет отражен в списке Атрибутного состава.

Удаление атрибутного состава#

Чтобы удалить атрибутный состав:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен, в котором необходимо удалить атрибутивный состав.

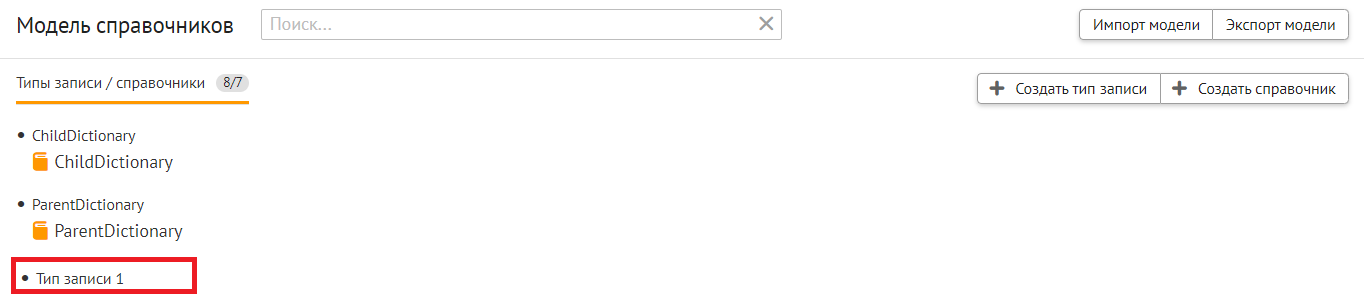

4. В рабочей области домена выберите тип записи, в которой необходимо удалить атрибутивный состав.

5. Щелкните по строке записи. Активируется кнопка Редактировать.

6. Нажмите кнопку Редактировать. Откроется форма редактирования типа записи.

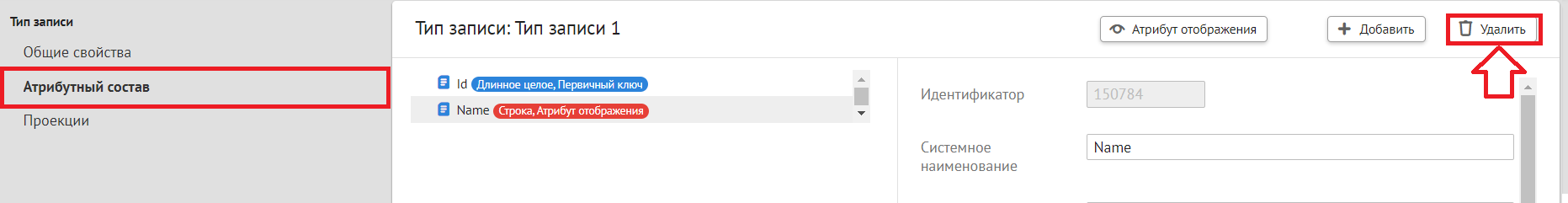

7. В форме редактирования типа записи в левой части карточки перейдите в раздел Атрибутивный состав.

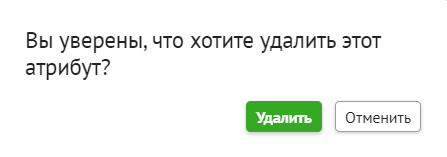

8. Нажмите кнопку Удалить. NSIX запросит подтверждение удаления в диалоговом окне.

9. Подтвердите удаление. Запись из атрибутного состава будет удалена.

Проекции#

Создание проекции#

Проекция — это набор атрибутов для отображения записей в карточке.

Чтобы создать проекцию, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен, в котором необходимо удалить атрибутивный состав.

4. В рабочей области домена выберите тип записи, который необходимо изменить.

5. Щелкните по строке записи. Активируется кнопка Редактировать.

6. Нажмите кнопку Редактировать. Откроется форма редактироватия типа записи.

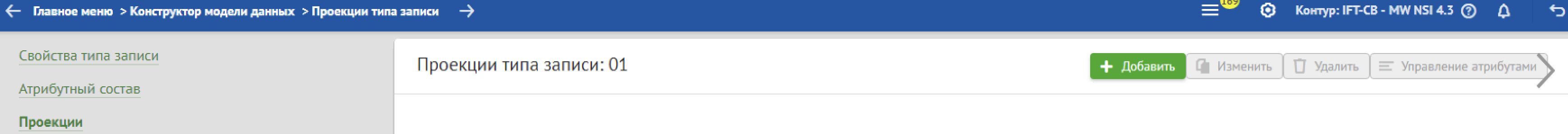

7. Перейдите на вкладку Проекции.

8. Нажмите на кнопку Добавить.

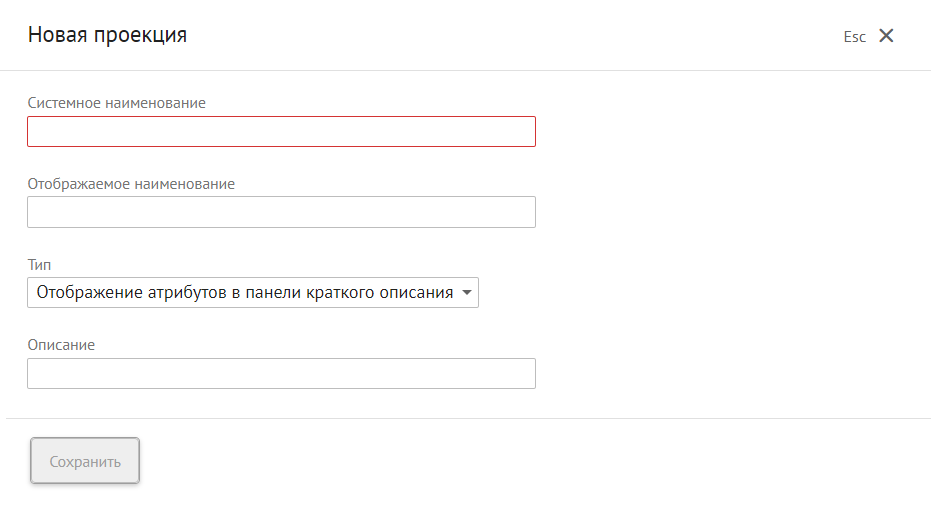

10. Заполните необходимые параметры в модальном окне Новая проекция и нажмите на кнопку Сохранить. Появится информационное окно Проекция успешно создана.

Редактирование проекции#

Чтобы изменить проекцию, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен, в котором необходимо удалить атрибутивный состав.

4. В рабочей области домена выберите тип записи, который необходимо изменить.

5. Щелкните по строке записи. Активируется кнопка Редактировать.

6. Нажмите кнопку Редактировать. Откроется форма редактироватия типа записи.

7. Перейдите на вкладку Проекции.

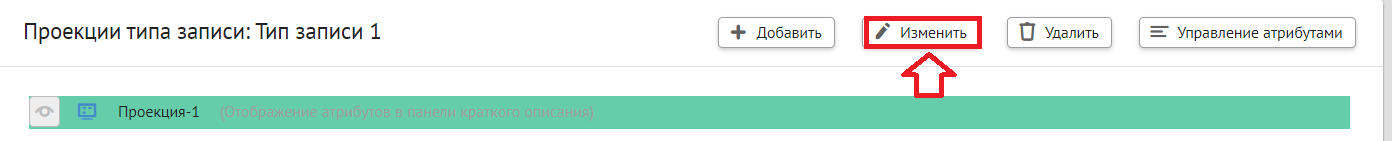

8. Нажмите кнопку Изменить.

9. Укажите нужные значения и нажмите на кнопку Сохранить. Проекция будет изменена.

Удаление проекции#

Чтобы удалить проекцию, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен, в котором необходимо удалить атрибутивный состав.

4. В рабочей области домена выберите тип записи, который необходимо изменить.

5. Щелкните по строке записи. Активируется кнопка Редактировать.

6. Нажмите кнопку Редактировать. Откроется форма редактирования типа записи.

7. Перейдите на вкладку Проекции.

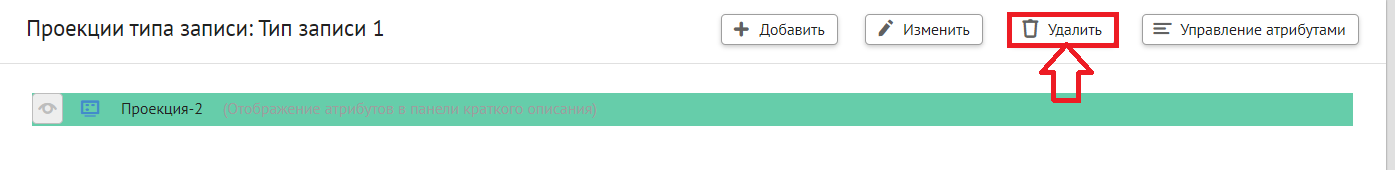

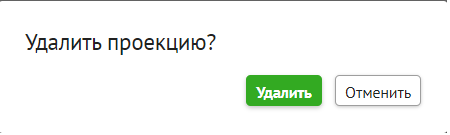

8. Нажмите кнопку Удалить. Подтвердите действие. Проекция будет удалена.

Управление атрибутами#

В NSIX имеется возможность управления атрибутами.

Чтобы осуществить управление атрибутами, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен, в котором необходимо удалить атрибутивный состав.

4. В рабочей области домена выберите тип записи, который необходимо изменить.

5. Щелкните по строке записи. Активируется кнопка Редактировать.

6. Нажмите кнопку Редактировать. Откроется форма редактирования типа записи.

7. Перейдите на вкладку Проекции.

8. Нажмите на кнопку Управление атрибутами.

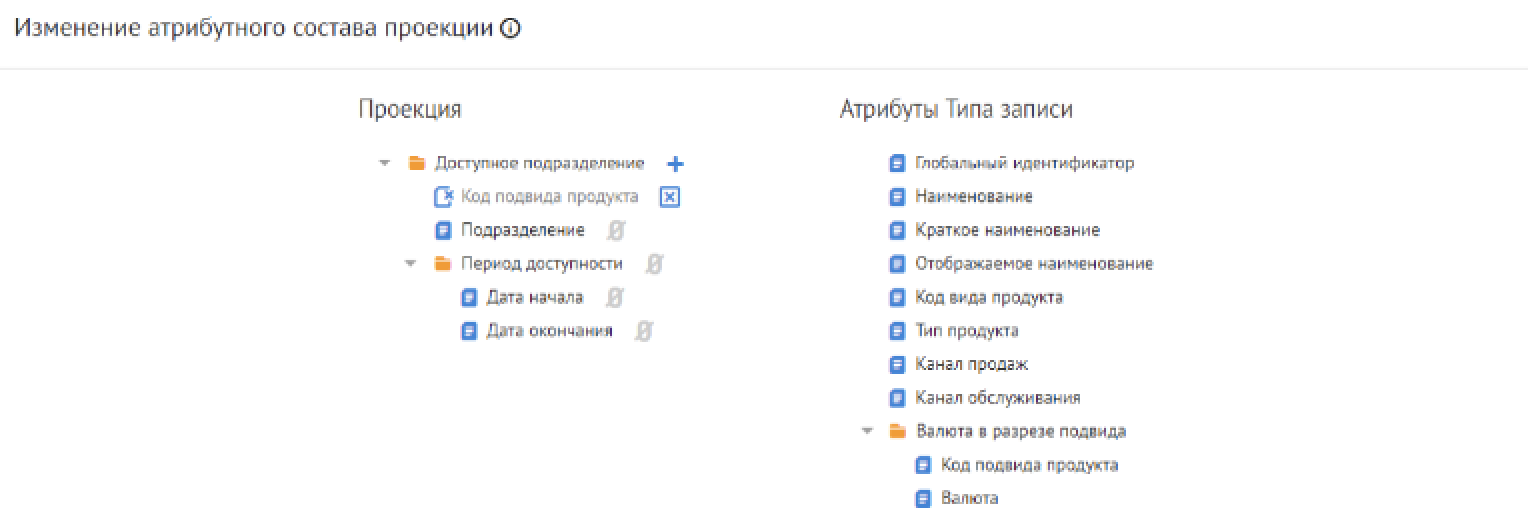

9. С помощью drang-and-drop переместите Атрибут Типа записи в колонку Проекция. Атрибут будет перемещен.

Работа с вкладкой Справочники#

Справочники в блоке «Конструктор модели данных» создаются на основе типа записи. На одном типе записи можно создать несколько справочников, также и один тип записи можно использовать для разных справочников.

Создание справочника#

Чтобы создать справочник, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен.

4. В выбранном домене создайте справочник с помощью кнопки Создать справочник.

5. В форме создания Новый справочник заполните необходимые параметры и нажмите на кнопку Создать.

6. Справочник будет успешно создан и отобразится в списке справочников.

Редактирование справочника#

Чтобы изменить справочник, выполните следующие действия:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен.

4. В домене выберите справочник. Щелкните левой кнопкой мыши на строку записи. Активируется кнопка Редактировать.

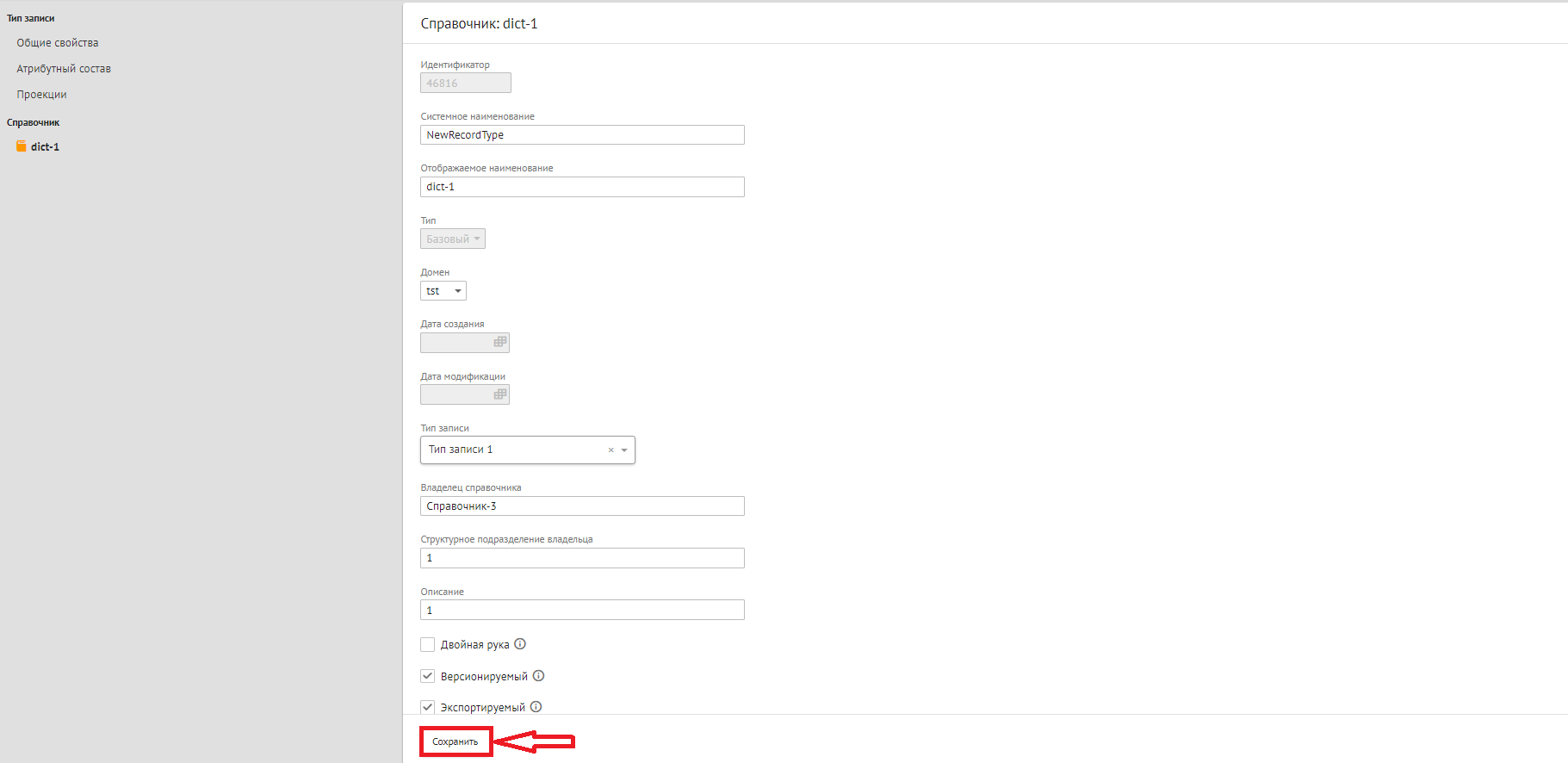

5. Нажмите кнопку Редактировать. Откроется форма редактирования справочника.

7. На вкладке Свойства справочника измените нужные параметры и нажмите на копку Сохранить.

Удаление справочника#

Чтобы удалить справочник:

1. Авторизуйтесь в системе под ролью Куратор.

2. Перейдите в блок «Конструктор модели данных».

3. В левой части экрана выберите домен.

4. В домене выберите справочник. Щелкните левой кнопкой мыши на строку записи. Активируется кнопка Редактировать.

5. Нажмите на кнопку Удалить. NSIX запросит подтверждение удаления в диалоговом окне.

6. Подтвердите удаление. Справочник будет удален.

Часто встречающиеся проблемы и пути их устранения#

Недостаточно прав для просмотра/изменения справочника или запуска регламентного задания

Чтобы получить права на операцию, необходимо обратиться к администратору NSIX.

Не удается запустить регламентное задание

Возникновение ошибок вида Не удалось захватить блокировку на операцию: START_JOB#… означает, что данное РЗ было запущено другим пользователем и находится в процессе выполнения. Следует подождать завершения предыдущего запуска.

Регламентное задание завершается с ошибками

В этом случае следует посмотреть контекст/скачать отчет с описанием возникшей ошибки. Возможны ошибки в структуре справочника, незаполненном обязательном атрибуте и т.д. Следует устранить ошибку в файле и повторно произвести импорт данных.

Параметры настройки#

Пользователи в административном интерфейсе компонента не осуществляют настройку каких-либо параметров, влияющих на функционирование сервиса в целом, а также параметров безопасности. Пользователю доступны только настройки отображения таблиц при просмотре справочников. Описание настроек указано в разделе Настройка режима просмотра таблиц справочника настоящего документа.

Правила эксплуатации#

Функционирование компонента предусмотрено в одном режиме — штатном.

При появлении сообщения об ошибках необходимо собрать информацию нажатием кнопки для копирования в буфер обмена лога с системными ошибками (раздел Главная экранная форма настоящего документа) и отправить ее администратору NSIX.

По окончании работы с NSIX необходимо выполнить выход из своей учетной записи нажатием соответствующей кнопки, расположенной на информационной панели (раздел Главная экранная форма настоящего документа).

Компонент не включает в себя специальные программные или программно-аппаратные средства защиты информации. Специфических требований к внешним механизмам/средствам защиты информации NSIX не предъявляет. Они должны устанавливаться, настраиваться и эксплуатироваться согласно своей эксплуатационной документации.

Эксплуатация NSIX осуществляется в соответствии со стандартными сценариями использования, описанными в данном руководстве. Специфичные настройки отсутствуют. Дополнительные требования к эксплуатации не предъявляются.

Данные, загружаемые и выгружаемые через NSIX, не содержат чувствительной информации, которой требуется дополнительная защита, помимо общих механизмов безопасности, используемых в NSIX.

Аутентификация#

Для аутентификации пользователей в веб-интерфейсе предусмотрена интеграция с компонентом IAM Proxy (AUTH) продукта Platform V IAM SE (IAM). Пользователь получает доступ к функциональности Компонента согласно его учетной записи и ролевой модели (полученной из компонента AUTZ):

• После введения нужного URL пользователь попадает на UI удаленного компонента аутентификации, где вводит логин/пароль.

• Пользователю предоставляются закрепленные за ним права доступа к информации и функциям.

• Действия пользователя протоколируются компонентом Аудит (AUDT) продукта Platform V Audit SE (AUD).

Добавление пользователей и управление пользовательскими учетными записями осуществляется через компонент IAM Proxy (AUTH) продукта Platform V IAM SE (IAM).

Авторизация#

Работа в UI осуществляется только через веб-интерфейс. Для успешной авторизации пользователя в Компоненте должна быть загружена ролевая модель в компонент AUTZ. После получения ответа от компонента Объединенный сервис авторизации (ОСА) (AUTZ) со списком ролей пользователя пользователю предоставляется доступ к информации и функциональности Компонента.

Роли пользователя доступные для работы в интерфейсе приведены в таблице:

Каждой из вышеперечисленных ролей доступны все справочники на просмотр.
