Примеры сценариев для нагрузочного тестирования#
Далее будут рассмотрены примеры сценариев для протоколов/технологий: IBM MQ, Active MQ, Artemis MQ, REST, gRPC, Kafka с описанием настроек для каждого конкретного случая.
Генератор IBM MQ, заглушка IBM MQ. Асинхронный режим (роль Оператор)#

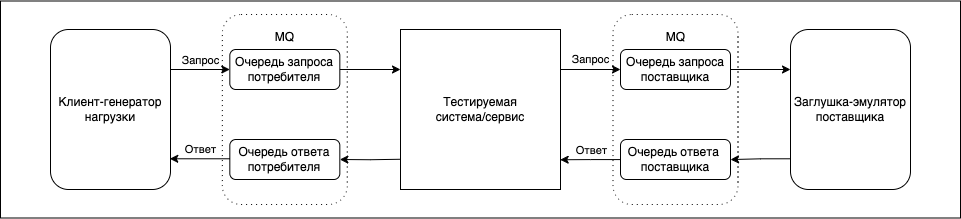

Диаграмма. Схема подачи нагрузки от генератора на заглушку IBM MQ через промежуточный тестируемый сервис/систему.
1) Клиент-генератор подключается к очереди запросов потребителя и эмулирует нагрузку.
2) Тестируемая система/сервис вычитывает сообщение из данной очереди и отправляет сообщение в конечную очередь запроса
поставщика.
3) Заглушка вычитывает данное сообщение из конечной очереди запроса поставщика, генерирует и отдает ответ в очередь ответа
(обычно в ответ копируется rquid и часть заголовков).
4) Тестируемая система вычитывает сообщение из очереди ответа поставщика и отправляет сообщение в конечную очередь ответа
потребителя.
5) Клиент-генератор получает данный ответ и коррелирует его со своим запросом
Получить параметры подключения к IBM MQ со стороны клиента и заглушки
Например:
генератор |
генератор |
заглушка |
заглушка |
|
|---|---|---|---|---|
запрос |
ответ |
запрос |
ответ |
|
менеджер |
SBERCLOUD.MQ |
SBERCLOUD.MQ |
SBERCLOUD.MQ |
SBERCLOUD.MQ |
канал |
CLOUD.SYT |
CLOUD.SYT |
CLOUD.SYT |
CLOUD.SYT |
очередь |
SYTESTER.IN, SYTESTER.IN.2 |
SYTESTER.OUT, SYTESTER.OUT.2 |
SYTESTER.IN, SYTESTER.IN.2 |
SYTESTER.OUT, SYTESTER.OUT.2 |
Создать тестовый план под свой сценарий. Пример тестового плана:
Описание transport, testdata, testplan блоков:
1) В блоке transport указать подключения к менеджерам:
Для генератора:
queueManager – имя менеджера, применяется для протокола IBM MQ и Artemis MQ;
host – адрес сервера, где "развернут" сервер Artemis MQ (например: 10.хх.хх.хх);
port – порт подключения (например: 1414);
request – очередь, куда должен отправлять сообщения генератор;
response – очередь, откуда должен вычитывать ответные сообщения генератор;
protocol – наименование протокола;
channel – Для MQ указывается канал подключения (например: SC.ITECO), применяется для протокола IBM MQ, Artemis MQ, REST.
Для заглушки:
queueManager – имя менеджера, применяется для протокола IBM MQ и Artemis MQ;
host – адрес сервера, где "развернут" сервер IBM MQ (например: 10.хх.хх.хх);
port – порт подключения (например: 1414);
request – очередь, откуда должна вычитывать сообщения заглушка;
response – очередь, куда должна отправлять ответные сообщения заглушка;
protocol – наименование протокола;
channel – Для MQ указывается канал подключения (например: SC.ITECO), применяется для протокола IBM MQ, Artemis MQ, REST.
Если требуется отправить сообщение в очередь, расположенную в другом менеджере, тогда не заполняем поле queueManager
2) В блоке testdata прописываем шаблоны сообщения для генератора и заглушки.
С помощью переменной ${rq_uid} управляем уникальным id сообщения;
С помощью переменной ${rnd_date|<format>} заполняем заголовки и тело сообщения случайными датами и временем заданного формата;
С помощью переменной ${rnd_number|<length>} заполняем заголовки и тело сообщения случайными числовыми строками фиксированной длины.
3) В блоке testplan описать сам сценарий тестирования, связывая его с сообщениями и подключениями по их именам:
startTPS – начальный TPS в тесте;
maxTPS – максимальный TPS в тесте;
stepSize – шаг увеличения нагрузки;
stepTimeMS – интервал увеличения нагрузки в миллисекундах;
longTestMin – предельная длительность тестирования НТ в минутах, по завершению которой тест останавливается;
sendMetricsToKafka – Параметр задает, требуется ли отправлять метрики в kafka (для дальнейшего отображения в Grafana).
Для генератора:
Значение по умолчанию – true. Возможные значения:
true – метрики отправляются.
false – метрики не отправляются. Но если на генераторе requestTimeStorage = ignite, то генератор будет
отправлять метрики при получении ответов с ошибками или в случае таймаутов. Ошибками считаются ответы с тэгами:
statusCode!=0, statusCode!=200 или expectedStatus !=0 (для HTTP смотри еще expectedStatus).
Для заглушки:
Значение по умолчанию – false. Возможные значение:
true – метрики отправляются.
false – метрики не отправляются
requestTimeStorage:"ignite|header|local_cache|none" –
Для генератора. Значение по умолчанию – ignite.
Возможные значения:
header – параметр не учитывается
none – уникальный идентификатор и время отправки каждого запроса, нигде не сохраняются. При локальном запуске
SyTester используется для тестирования
ignite – в in-memory кеш ignite записывается уникальный идентификатор и время отправки каждого запроса.
При локальном или централизованном запуске SyTester используется для тестирования:
a) синхронных взаимодействий (ожидание ответа заданное время) для асинхронных протоколов (IBM MQ,
Artemis MQ, Active MQ, Kafka).
b) асинхронных взаимодействий или нотификации для любого протокола, когда метрики будут отсылаться
с заглушки. Т.е. когда нужно вычислить время прохождения запроса от генератора до заглушки. Для
этого случая также нужно выставить sendMetricsToKafka=true на заглушке.
local_cache – уникальный идентификатор и время отправки каждого запроса сохраняются в локальном кеше.
Используется при локальном запуске SyTester для тестирования:
a) синхронных взаимодействий (ожидание ответа заданное время) для асинхронных протоколов (IBM MQ,
Kafka, Artemis MQ, Active MQ).
Для заглушки параметр следует применять в случае формирования метрик на заглушке (путем выставления параметра
sendMetricsToKafka = true), например, когда используется сторонний генератор запросов совместно с заглушкой
SyTester или для асинхронных интеграционных сценариев (квитанция/нотификация). Значение по умолчанию – none.
Возможные значения:
ignite – заглушка получает время запроса из in-memory кеша ignite
header – время запроса берется из заголовка сообщения (requestTime)
none – используется фиксированная константа 1 мс, кроме протокола IBM MQ (для IBM MQ время запроса берется
из тэга PutTime структуры MQMD).
local_cache – параметр не учитывается
metricsServiceName – имя сервиса, соответствующего тестовому плану, при отсылке метрик. Другими словами, имя,
по которому будут отображаться данные в Grafana;
messageTimeout – таймаут в миллисекундах, в течении которого ожидается ответ для синхронных взаимодействий.
По истечении этого времени в БД метрики отправляется отчет с кодом -105. Необязательный параметр.
Применяется только на генераторе.
Более подробная информация по конфигурации представлена в разделе: Конфигурация тестового плана.
Загрузить полученный тестовый план (подробнее см. раздел Загрузка тестового плана или его создание из GUI) ;
Запустить тестовый план (подробнее см. раздел Вкладка "Доступные ТП") ;
При необходимости управлять запущенными тестовыми планами (подробнее см. раздел Вкладка "Запущенные ТП").
Генератор HTTP, заглушка HTTP (роль Оператор)#

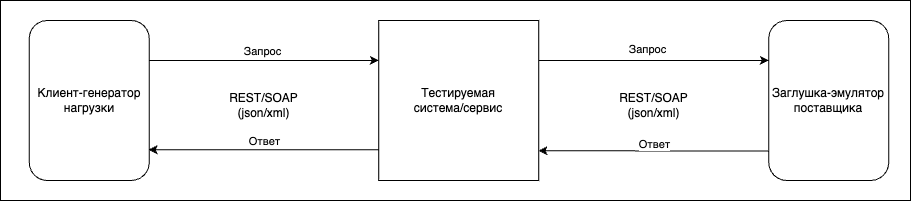

Диаграмма. Схема подачи нагрузки от генератора на заглушку HTTP через промежуточный тестируемый сервис/систему.
1) Клиент-генератор отправляет сообщения (xml/json) в тестируемый сервис/систему;
2) Тестируемый сервис/система получает сообщение от генератора и отправляет сообщение в заглушку.
Есть два способа настроить заглушку: а) http Route напрямую в заглушку, б) https Route через Ingress;
3) Тестируемый сервис/система получает ответное сообщение от заглушки и отдает ответ в генератор.
Получить координаты подключения к сервису host, port, endpoint (например, http://http-stub-XXX.ru:80/infoservices/XXX/);
Создать тестовый план под свой сценарий. Примеры для отправки сообщений типа xml / json:
JSON: http_gen_json.json
JSON: http_stub_json.json
xml: http_gen_xml.json
xml: http_stub_xml.json
Описание transport, testdata, testplan блоков:
1) В блоке transport:
для генератора указывается:
host – адрес нагружаемого сервиса (например: sytester-http-stub-XXX.ru);
port – порт нагружаемого сервиса (например: 80);
request – path нагружаемого сервиса (например: /stub/json).
для заглушки заполняется только request – path на котором поднять заглушку (например: /stub/json),
после запуска она будет доступна по адресу:
а) http://sytester-http-stub-XXX.ru/stub/json (пример http Route напрямую в заглушку);
б) https://sytester-http-ssl-XXX.ru/stub/json (пример https Route через Ingress).
для соединения по https:
host – адрес нагружаемого сервиса полностью (например: https://sytester-http-ssl-XXX.ru/stub/json)
port – порт нагружаемого сервиса (например: 443);
request – path нагружаемого сервиса (например: /stub/json);
ssl – сертификаты, привязанные к Pod генератора.
2) В блоке testdata прописываем шаблоны сообщения для генератора и заглушки.
С помощью переменной ${rq_uid} управляем уникальным id сообщения;
С помощью переменной ${rnd_date|<format>} заполняем заголовки и тело сообщения случайными датами и временем заданного формата;
С помощью переменной ${rnd_number|<length>} заполняем заголовки и тело сообщения случайными числовыми строками фиксированной длины.
В блоке headers можно задать заголовки в формате ключ / значение.
3) В блоке testplan описываем сам сценарий тестирования, связывая его с сообщениями и подключениями по их именам:
startTPS – начальный TPS в тесте;
maxTPS – максимальный TPS в тесте;
stepSize – шаг увеличения нагрузки;
stepTimeMS – интервал увеличения нагрузки в миллисекундах;
longTestMin – предельная длительность тестирования НТ в минутах, по завершению которой тест останавливается;
sendMetricsToKafka – Параметр задает, требуется ли отправлять метрики в kafka (для дальнейшего отображения в Grafana).
Для генератора:
Значение по умолчанию – true. Возможные значения:
true – метрики отправляются.
false – метрики не отправляются. Но если на генераторе requestTimeStorage = ignite, то генератор будет
отправлять метрики при получении ответов с ошибками или в случае таймаутов. Ошибками считаются ответы с тэгами:
statusCode!=0, statusCode!=200 или expectedStatus !=0 (для HTTP смотри еще expectedStatus).
Для заглушки:
Значение по умолчанию – false. Возможные значение:
true – метрики отправляются.
false – метрики не отправляются
requestTimeStorage:"ignite|header|local_cache|none" –
Для генератора. Значение по умолчанию – ignite.
Возможные значения:
header – параметр не учитывается
none – уникальный идентификатор и время отправки каждого запроса, нигде не сохраняются. При локальном запуске
SyTester используется для тестирования
ignite – в in-memory кеш ignite записывается уникальный идентификатор и время отправки каждого запроса.
При локальном или централизованном запуске SyTester используется для тестирования:
a) синхронных взаимодействий (ожидание ответа заданное время) для асинхронных протоколов (IBM MQ,
Artemis MQ, Active MQ, Kafka).
b) асинхронных взаимодействий или нотификации для любого протокола, когда метрики будут отсылаться
с заглушки. Т.е. когда нужно вычислить время прохождения запроса от генератора до заглушки. Для
этого случая также нужно выставить sendMetricsToKafka=true на заглушке.
local_cache – уникальный идентификатор и время отправки каждого запроса сохраняются в локальном кеше.
Используется при локальном запуске SyTester для тестирования:
a) синхронных взаимодействий (ожидание ответа заданное время) для асинхронных протоколов (IBM MQ,
Kafka, Artemis MQ, Active MQ).
Для заглушки параметр следует применять в случае формирования метрик на заглушке (путем выставления параметра
sendMetricsToKafka = true), например, когда используется сторонний генератор запросов совместно с заглушкой
SyTester или для асинхронных интеграционных сценариев (квитанция/нотификация). Значение по умолчанию – none.
Возможные значения:
ignite – заглушка получает время запроса из in-memory кеша ignite
header – время запроса берется из заголовка сообщения (requestTime)
none – используется фиксированная константа 1 мс, кроме протокола IBM MQ (для IBM MQ время запроса берется
из тэга PutTime структуры MQMD).
local_cache – параметр не учитывается
metricsServiceName – имя сервиса, соответствующего тестовому плану, при отсылке метрик. Другими словами, имя,
по которому будут отображаться данные в Grafana;
messageTimeout – таймаут в миллисекундах, в течении которого ожидается ответ для синхронных взаимодействий.
По истечении этого времени в БД метрики отправляется отчет с кодом -105. Необязательный параметр.
Применяется только на генераторе.
Более подробная информация по конфигурации представлена в разделе: Конфигурация тестового плана.
Загрузить полученный тестовый план (подробнее см. раздел Загрузка тестового плана или его создание из GUI);
Запустить тестовый план (подробнее см. раздел Вкладка "Доступные ТП");
При необходимости управлять запущенными тестовыми планами (подробнее см. раздел Вкладка "Запущенные ТП").
Генератор gRPC (HTTP/2), заглушка gRPC (HTTP/2). Синхронный режим (роль Оператор)#

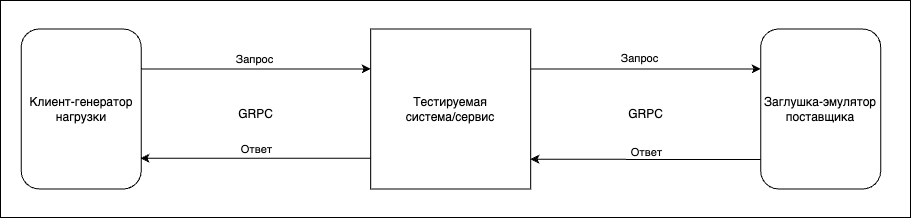

Диаграмма. Схема подачи нагрузки от генератора на заглушку GRPC через промежуточный тестируемый сервис/систему.
1) Клиент-генератор отправляет сообщения в тестируемый сервис/систему;
2) Тестируемый сервис/система получает сообщение от генератора и отправляет сообщение в заглушку;
3) Тестируемый сервис/система получает ответное сообщение от заглушки и отдает ответ в генератор.
Получить координаты подключения к сервису host, port, endpoint (например http://http-stub-XXX.ru:80/infoservices/getAccHistoryFullExtract/);
Загрузить все proto файлы, которые будут использоваться при тестировании, и задать название получаемой схемы данных на странице "Загрузка proto файлов" (подробнее см. раздел Вкладка "Загрузка Proto");
Создать тестовый план под свой сценарий. Примеры proto сообщения и тестового плана:
Описание transport, testdata, testplan блоков:
1) В блоке transport
для генератора указывается, port, request – это адрес
host – адрес нагружаемого сервиса (например: sytester-http-stub-XXX.ru);
port – порт нагружаемого сервиса (например: 80);
request – <полный путь до пакета>.<имя grpc сервиса>.<имя метода> (например io.github.helloworlde.grpc.HelloService.SayHello);
ssl.ssl_certfile – путь до клиентского сертификата;
ssl.ssl_keyfile – путь до клиентского ключа.
для заглушки заполняется только response – <полный путь до пакета>.<имя grpc сервиса>.<имя метода>
(например io.github.helloworlde.grpc.HelloService.SayHello).
2) В блоке testdata прописываем шаблоны сообщения для генератора и заглушки в формате json (они автоматически будут преобразованы к proto формату).
С помощью переменной ${rq_uid} управляем уникальным id сообщения;
С помощью переменной ${rnd_date|<format>} заполняем заголовки и тело сообщения случайными датами и временем заданного формата;
С помощью переменной ${rnd_number|<length>} заполняем заголовки и тело сообщения случайными числовыми строками фиксированной длины.
В блоке headers можно задать заголовки в формате ключ/значение.
3) В блоке testplan описываем сам сценарий тестирования, связывая его с сообщениями и подключениями по их именам:
startTPS – начальный TPS в тесте
maxTPS – максимальный TPS в тесте
stepSize – шаг увеличения нагрузки
stepTimeMS – время в миллисекундах, после которого увеличивать нагрузку на stepSize
retryCount – Кол-во переподключений заглушки по протоколам: MQ (IBM, Active, Artemis) и Kafka или кол-во перезапусков
всех шагов интеграционных тестов (action: ONERUN/NT). По-умолчанию равен 0. Работает вместе с retryDelayTime
retryDelayTime – Время в миллисекундах между попытками переподключения (для заглушек) или попытками перезапуска всех
шагов интеграционного теста (action: ONERUN/NT). По-умолчанию равен 30000 (30 секунд). Работает вместе с retryCount
Более подробная информация по конфигурации представлена в разделе: Конфигурация тестового плана.
Загрузить proto сообщение (подробнее см. раздел Вкладка "Загрузка Proto");
Загрузить полученный тестовый план (подробнее см. раздел Загрузка тестового плана или его создание из GUI);
Запустить тестовый план (подробнее см. раздел Вкладка "Доступные ТП");
При необходимости управлять запущенными тестовыми планами (подробнее см. раздел Вкладка "Запущенные ТП").
Генератор gRPC (HTTP/2), заглушка MQ. Асинхронный режим (роль Оператор)#

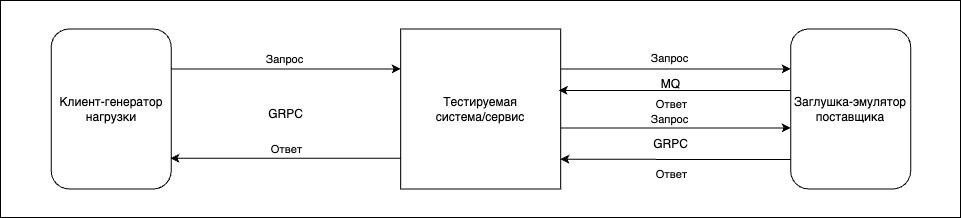

Диаграмма. Схема подачи нагрузки от генератора gRPC на заглушку MQ через промежуточный тестируемый сервис/систему.
1) Клиент-генератор отправляет сообщения в тестируемый сервис/систему по протоколу gRPC;
2) Тестируемый сервис/система получает сообщение от генератора, на его основе формирует MQ запрос и отправляет его в заглушку;
3) Тестируемый сервис/система получает ответное сообщение от MQ заглушки, на его основе обратно формирует ответное gRPC
сообщение и отправляет его в заглушку gRPC.
Получить координаты подключения к сервису host, port, endpoint (например http://http-stub-XXX.ru:80/infoservices/getAccHistoryFullExtract/);
Загрузить все proto файлы, которые будут использоваться при тестировании, и задать название получаемой схемы данных на странице "Загрузка proto файлов"(подробнее см. раздел Вкладка "Загрузка Proto");
Создать тестовый план под свой сценарий. Примеры proto сообщения и тестового плана:
Описание transport, testdata, testplan блоков:
Из особенностей:
messageFormat – xmlInJson, данный параметр позволяет достать для анализа (например, для извлечения rquid) xml сообщение
из тега body json сообщения, т.к в шлюзе MQ xml сообщение передается внутри тега body grpc сообщения
sendMetricsToKafka – true, данный параметр установлен на заглушке, которая получает асинхронный ответ
Загрузить полученный тестовый план (подробнее см. раздел Загрузка тестового плана или его создание из GUI);
Запустить тестовый план (подробнее см. раздел Вкладка "Доступные ТП");
При необходимости управлять запущенными тестовыми планами (подробнее см. раздел Вкладка "Запущенные ТП").
Генератор Kafka, заглушка Kafka (роль Оператор)#

Диаграмма. Схема подачи нагрузки от генератора на заглушку Kafka через промежуточный тестируемый сервис/систему.
1) Клиент-генератор подключается к topic(s) запросов потребителя и эмулирует нагрузку;
2) Тестируемая система/сервис вычитывает сообщение из данного topic(s) и отправляет сообщение в конечный topic(s) запроса поставщика;
3) Заглушка вычитывает данное сообщение из конечного topic(s) запроса поставщика, генерирует и отдает ответ в topic(s) ответа;
4) Тестируемая система вычитывает сообщение из topic(s) ответа поставщика и отправляет сообщение в конечный topic(s) ответа потребителя;
5) Клиент-генератор получает данный ответ и коррелирует его со своим запросом.
Получить параметры подключения к kafka со стороны клиента и заглушки, например:
генератор |
генератор |
заглушка |
заглушка |
|
|---|---|---|---|---|
запрос |
ответ |
запрос |
ответ |
|
брокер kafka |
localhost:9092 |
localhost:9092 |
localhost:9092 |
localhost:9092 |
topic(s) |
SytesterTest.Rq |
SytesterTest.Rs |
SytesterTest.Rq |
SytesterTest.Rs |
Создать тестовый план под свой сценарий. Пример тестового плана:
Пример с ssl подключением к kafka:
callParams_demo_kafka_ssl.json.
Описание transport, testdata, testplan блоков:
1) В блоке transport указываем подключения к брокерам:
protocol: "KAFKA";
host/port брокеров kafka;
request - topic(s), в который будет писать генератор (или topic(s) из которого будет читать заглушка);
response - topic(s), из которого будет читать генератор (или topic(s) в который будет отвечать заглушка);
2) В блоке testdata прописываем шаблоны сообщения для генератора и заглушки
С помощью переменной ${rq_uid} управляем уникальным id сообщения;
С помощью переменной ${rnd_date|<format>} заполняем заголовки и тело сообщения случайными датами и временем заданного формата;
С помощью переменной ${rnd_number|<length>} заполняем заголовки и тело сообщения случайными числовыми строками фиксированной длины.
3) В блоке testplan описываем сам сценарий тестирования, связывая его с сообщениями и подключениями по их именам:
startTPS – начальный TPS в тесте;
maxTPS – максимальный TPS в тесте;
stepSize – шаг увеличения нагрузки;
stepTimeMS – время в миллисекундах, после которого увеличивать нагрузку на stepSize.
Более подробная информация по конфигурации представлена в разделе: Конфигурация тестового плана.
Далее необходимо:
Загрузить полученный тестовый план (подробнее см. раздел Загрузка тестового плана или его создание из GUI);
Запустить тестовый план (подробнее см. раздел Вкладка "Доступные ТП");
При необходимости управлять запущенными тестовыми планами (подробнее см. раздел Вкладка "Запущенные ТП").
Генератор Active MQ, заглушка Active MQ. Асинхронный режим (роль Оператор)#

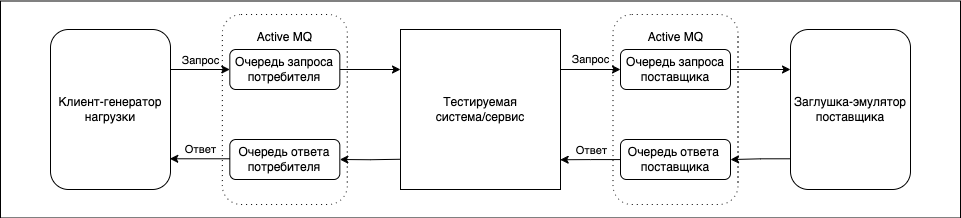

Диаграмма. Схема подачи нагрузки от генератора на заглушку Active MQ через промежуточный тестируемый сервис/систему.
1) Клиент-генератор подключается к очереди запросов потребителя и эмулирует нагрузку;
2) Тестируемая система/сервис вычитывает сообщение из данной очереди и отправляет сообщение в конечную очередь запроса
поставщика;
3) Заглушка вычитывает данное сообщение из конечной очереди запроса поставщика, генерирует и отдает ответ в очередь
ответа (обычно в ответ копируется rquid и часть заголовком);
4) Тестируемая система вычитывает сообщение из очереди ответа поставщика и отправляет сообщение в конечную очередь
ответа потребителя;
5) Клиент-генератор получает данный ответ и коррелирует его со своим запросом.
Получить параметры подключения к IBM MQ со стороны клиента и заглушки
Например:
генератор |
генератор |
заглушка |
заглушка |
|
|---|---|---|---|---|
запрос |
ответ |
запрос |
ответ |
|
cервер |
tcp://active-mq:61616 |
tcp://active-mq:61616 |
tcp://active-mq:61616 |
tcp://active-mq:61616 |
очередь |
regress_rq |
regress_rs |
regress_rq |
regress_rs |
Создать тестовый план под свой сценарий. Пример тестового плана:
генератор: active-mq-gen-async.json;
заглушка: active-mq-stub-async.json.
Описание transport, testdata, testplan блоков:
1) В блоке transport указываем подключения к серверам:
Для генератора:
host – адрес сервера, где "развернут" сервер Active MQ (например: tcp://active-mq:61616);
port – порт для тестовых планов по протоколу Active MQ указывать не требуется. Можно указать значение "0";
request – очередь, куда должен отправлять сообщения генератор;
response – очередь, откуда должен вычитывать ответные сообщения генератор;
login – если требуется авторизация при подключении к серверу, в данное поле укажите логин, применяется для протокола Active MQ;
password – если требуется авторизация при подключении к серверу, в данное поле укажите пароль, применяется для протокола Active MQ.
Для заглушки:
host – адрес сервера, где "развернут" сервер Active MQ (например: tcp://active-mq:61616);
port – порт для тестовых планов по протоколу Active MQ указывать не требуется. Можно указать значение "0";
request – очередь, откуда должна вычитывать заглушка;
response – очередь, куда должна отправлять ответные сообщения заглушка;
login – если требуется авторизация при подключении к серверу, в данное поле укажите логин, применяется для протокола Active MQ;
password – если требуется авторизация при подключении к серверу, в данное поле укажите пароль, применяется для протокола Active MQ.
2) В блоке testdata прописываем шаблоны сообщения для генератора и заглушки.
С помощью переменной ${rq_uid} управляем уникальным id сообщения;
С помощью переменной ${rnd_date|<format>} заполняем заголовки и тело сообщения случайными датами и временем заданного формата;
С помощью переменной ${rnd_number|<length>} заполняем заголовки и тело сообщения случайными числовыми строками фиксированной длины.
3) В блоке testplan описываем сам сценарий тестирования, связывая его с сообщениями и подключениями по их именам:
startTPS – начальный TPS в тесте;
maxTPS – максимальный TPS в тесте;
stepSize – шаг увеличения нагрузки;
stepTimeMS – интервал увеличения нагрузки в миллисекундах;
longTestMin – предельная длительность тестирования НТ в минутах, по завершению которой тест останавливается;
sendMetricsToKafka – Параметр задает, требуется ли отправлять метрики в kafka (для дальнейшего отображения в Grafana).
Для генератора:
Значение по умолчанию – true. Возможные значения:
true – метрики отправляются.
false – метрики не отправляются. Но если на генераторе requestTimeStorage = ignite, то генератор будет
отправлять метрики при получении ответов с ошибками или в случае таймаутов. Ошибками считаются ответы с тэгами:
statusCode!=0, statusCode!=200 или expectedStatus !=0 (для HTTP смотри еще expectedStatus).
Для заглушки:
Значение по умолчанию – false. Возможные значение:
true – метрики отправляются.
false – метрики не отправляются
requestTimeStorage:"ignite|header|local_cache|none" –
Для генератора. Значение по умолчанию – ignite.
Возможные значения:
header – параметр не учитывается
none – уникальный идентификатор и время отправки каждого запроса, нигде не сохраняются. При локальном запуске
SyTester используется для тестирования
ignite – в in-memory кеш ignite записывается уникальный идентификатор и время отправки каждого запроса.
При локальном или централизованном запуске SyTester используется для тестирования:
a) синхронных взаимодействий (ожидание ответа заданное время) для асинхронных протоколов (IBM MQ,
Artemis MQ, Active MQ, Kafka).
b) асинхронных взаимодействий или нотификации для любого протокола, когда метрики будут отсылаться
с заглушки. Т.е. когда нужно вычислить время прохождения запроса от генератора до заглушки. Для
этого случая также нужно выставить sendMetricsToKafka=true на заглушке.
local_cache – уникальный идентификатор и время отправки каждого запроса сохраняются в локальном кеше.
Используется при локальном запуске SyTester для тестирования:
a) синхронных взаимодействий (ожидание ответа заданное время) для асинхронных протоколов (IBM MQ,
Kafka, Artemis MQ, Active MQ).
Для заглушки параметр следует применять в случае формирования метрик на заглушке (путем выставления параметра
sendMetricsToKafka = true), например, когда используется сторонний генератор запросов совместно с заглушкой
SyTester или для асинхронных интеграционных сценариев (квитанция/нотификация). Значение по умолчанию – none.
Возможные значения:
ignite – заглушка получает время запроса из in-memory кеша ignite
header – время запроса берется из заголовка сообщения (requestTime)
none – используется фиксированная константа 1 мс, кроме протокола IBM MQ (для IBM MQ время запроса берется
из тэга PutTime структуры MQMD).
local_cache – параметр не учитывается
metricsServiceName – имя сервиса, соответствующего тестовому плану, при отсылке метрик. Другими словами, имя,
по которому будут отображаться данные в Grafana;
messageTimeout – таймаут в миллисекундах, в течении которого ожидается ответ для синхронных взаимодействий.
По истечении этого времени в БД метрики отправляется отчет с кодом -105. Необязательный параметр.
Применяется только на генераторе.
Более подробная информация по конфигурации представлена в разделе: Конфигурация тестового плана.
Далее необходимо:
Загрузить полученный тестовый план (подробнее см. раздел Загрузка тестового плана или его создание из GUI);
Запустить тестовый план (подробнее см. раздел Вкладка "Доступные ТП");
При необходимости управлять запущенными тестовыми планами (подробнее см. раздел Вкладка "Запущенные ТП").
Генератор Artemis MQ, заглушка Artemis MQ. Асинхронный режим (роль Оператор)#

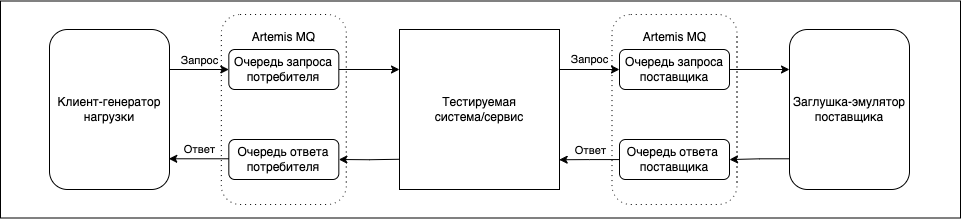

Диаграмма. Схема подачи нагрузки от генератора на заглушку Artemis MQ через промежуточный тестируемый сервис/систему. ``
Клиент-генератор подключается к очереди запросов потребителя и эмулирует нагрузку;
Тестируемая система/сервис вычитывает сообщение из данной очереди и отправляет сообщение в конечную очередь запроса поставщика;
Заглушка вычитывает данное сообщение из конечной очереди запроса поставщика, генерирует и отдает ответ в очередь ответа (обычно в ответ копируется rquid и часть заголовком);
Тестируемая система вычитывает сообщение из очереди ответа поставщика и отправляет сообщение в конечную очередь ответа потребителя;
Клиент-генератор получает данный ответ и коррелирует его со своим запросом. ``
Получить параметры подключения к Artemis MQ со стороны клиента и заглушки
Например:
генератор |
генератор |
заглушка |
заглушка |
|
|---|---|---|---|---|
запрос |
ответ |
запрос |
ответ |
|
менеджер |
SBERCLOUD.MQ |
SBERCLOUD.MQ |
SBERCLOUD.MQ |
SBERCLOUD.MQ |
канал |
CLOUD.SYT |
CLOUD.SYT |
CLOUD.SYT |
CLOUD.SYT |
очередь |
SYTESTER.IN, SYTESTER.IN.2 |
SYTESTER.OUT, SYTESTER.OUT.2 |
SYTESTER.IN, SYTESTER.IN.2 |
SYTESTER.OUT, SYTESTER.OUT.2 |
Создать тестовый план под свой сценарий. Пример тестового плана:
генератор: artemis-mq-gen-async.json;
заглушка: artemis-mq-stub-async.json.
Описание transport, testdata, testplan блоков:
1) В блоке transport для генератора указывается port, request – это адрес:
Для генератора:
queueManager – имя менеджера, применяется для протокола IBM MQ и Artemis MQ;
host – адрес сервера, где "развернут" сервер Artemis MQ (например: 10.хх.хх.хх);
port – порт подключения (например: 1414);
request – очередь, куда должен отправлять сообщения генератор;
response – очередь, откуда должен вычитывать ответные сообщения генератор;
protocol – протокол доставки сообщений, одно значение из списка (HTTP, MQ, Kafka, gRPC, Active MQ, Artemis MQ);
channel – Для MQ указывается канал подключения (например: SC.ITECO), применяется для протокола IBM MQ, Artemis MQ, REST
возможные значения: GET – для GET вызова, PUT – для PUT вызова (Если не указано значение, будет выполнен post запрос).
Для заглушки:
queueManager – имя менеджера, применяется для протокола IBM MQ и Artemis MQ;
host – адрес сервера, где "развернут" сервер Artemis MQ (например: 10.хх.хх.хх);
port – порт подключения (например: 1414);
request – очередь, откуда должна вычитывать сообщения заглушка;
response – очередь, куда должна отправлять ответные сообщения заглушка;
protocol – наименование протокола;
channel – Для MQ указывается канал подключения (например: SC.ITECO), применяется для протокола IBM MQ, Artemis MQ, REST.
возможные значения: GET – для GET вызова, PUT – для PUT вызова (Если не указано значение, будет выполнен post запрос).
Настройка ssl подключения, сертификаты из примера уже доступны из коробки, их будет достаточно для большинства случаев.
Настройки SSL:
ssl.ssl_cafile – файл доверенных ключей SSL;
ssl.ssl_capass – пароль к файлу доверенных ключей;
ssl.ssl_keyfile – файл SSL ключей шифрования;
ssl.ssl_keypass – пароль к ключу шифрования;
ssl.ssl_keyfilepass – Пароль к файлу ключей шифрования;
ssl.sslPeerName – Для MQ – идентификатор канала при подключении по SSL;
ssl.ssl_certfile – файл сертификат.
2) В блоке testdata прописываем шаблоны сообщения для генератора и заглушки.
С помощью переменной ${rq_uid} управляем уникальным id сообщения;
С помощью переменной ${rnd_date|<format>} заполняем заголовки и тело сообщения случайными датами и временем заданного формата;
С помощью переменной ${rnd_number|<length>} заполняем заголовки и тело сообщения случайными числовыми строками фиксированной длины.
3) В блоке testplan описываем сам сценарий тестирования, связывая его с сообщениями и подключениями по их именам:
startTPS – начальный TPS в тесте;
maxTPS – максимальный TPS в тесте;
stepSize – шаг увеличения нагрузки;
stepTimeMS – интервал увеличения нагрузки в миллисекундах;
longTestMin – предельная длительность тестирования НТ в минутах, по завершению которой тест останавливается;
sendMetricsToKafka – Параметр задает, требуется ли отправлять метрики в kafka (для дальнейшего отображения в Grafana).
Для генератора:
Значение по умолчанию – true. Возможные значения:
true – метрики отправляются.
false – метрики не отправляются. Но если на генераторе requestTimeStorage = ignite, то генератор будет
отправлять метрики при получении ответов с ошибками или в случае таймаутов. Ошибками считаются ответы с тэгами:
statusCode!=0, statusCode!=200 или expectedStatus !=0 (для HTTP смотри еще expectedStatus).
Для заглушки:
Значение по умолчанию – false. Возможные значение:
true – метрики отправляются.
false – метрики не отправляются
requestTimeStorage:"ignite|header|local_cache|none" –
Для генератора. Значение по умолчанию – ignite.
Возможные значения:
header – параметр не учитывается
none – уникальный идентификатор и время отправки каждого запроса, нигде не сохраняются. При локальном запуске
SyTester используется для тестирования
ignite – в in-memory кеш ignite записывается уникальный идентификатор и время отправки каждого запроса.
При локальном или централизованном запуске SyTester используется для тестирования:
a) синхронных взаимодействий (ожидание ответа заданное время) для асинхронных протоколов (IBM MQ,
Artemis MQ, Active MQ, Kafka).
b) асинхронных взаимодействий или нотификации для любого протокола, когда метрики будут отсылаться
с заглушки. Т.е. когда нужно вычислить время прохождения запроса от генератора до заглушки. Для
этого случая также нужно выставить sendMetricsToKafka=true на заглушке.
local_cache – уникальный идентификатор и время отправки каждого запроса сохраняются в локальном кеше.
Используется при локальном запуске SyTester для тестирования:
a) синхронных взаимодействий (ожидание ответа заданное время) для асинхронных протоколов (IBM MQ,
Kafka, Artemis MQ, Active MQ).
Для заглушки параметр следует применять в случае формирования метрик на заглушке (путем выставления параметра
sendMetricsToKafka = true), например, когда используется сторонний генератор запросов совместно с заглушкой
SyTester или для асинхронных интеграционных сценариев (квитанция/нотификация). Значение по умолчанию – none.
Возможные значения:
ignite – заглушка получает время запроса из in-memory кеша ignite
header – время запроса берется из заголовка сообщения (requestTime)
none – используется фиксированная константа 1 мс, кроме протокола IBM MQ (для IBM MQ время запроса берется
из тэга PutTime структуры MQMD).
local_cache – параметр не учитывается
metricsServiceName – имя сервиса, соответствующего тестовому плану, при отсылке метрик. Другими словами, имя,
по которому будут отображаться данные в Grafana;
messageTimeout – таймаут в миллисекундах, в течении которого ожидается ответ для синхронных взаимодействий.
По истечении этого времени в БД метрики отправляется отчет с кодом -105. Необязательный параметр.
Применяется только на генераторе.
Более подробная информация по конфигурации представлена в разделе: Конфигурация тестового плана.
Далее необходимо:
Загрузить полученный тестовый план (подробнее см. раздел Загрузка тестового плана или его создание из GUI);
Запустить тестовый план (подробнее см. раздел Вкладка "Доступные ТП");
При необходимости управлять запущенными тестовыми планами (подробнее см. раздел Вкладка "Запущенные ТП").
