Установка#

Установка в кластере#

Установка компонент SyTester с помощью helm#

Полное описание values для helm описаны в файле: values.yml

1. Перейти в директорию conf/helm/syte

2. Выполнить команду получения yaml конфигурации, предварительно задав в команде следующие параметры:

   helm template syte . -f values.yaml --set-string cm.db.url=<databaseUrl> --set-string cm.db.schema=<schemaName> --set-string cm.db.username=<databaseUsername> --set-string cm.db.password=<databasePassword> --set-string depl.image.registry=<registryUrl>  --set-string depl.image.repository=<repositoryPath> --set-string depl.image.tag=<dockerTag> --set-string svc.elbId=<elbId> > syte-yaml-configs.yaml


   Параметры

   <databaseUrl> - ссылка на базу данных
   <schemaName> - имя схемы в базе данных
   <databaseUsername> - логин для базы данных
   <databasePassword> - пароль для базы данных
   <registryUrl> - url адрес docker registry
   <repositoryPath> - путь до docker образа в репозитории docker registry
   <dockerTag> - тег docker образа
   <elbId> - id внешнего балансировщика для доступа к UI из интернета (запращивать у администраторов кластера)


   Пример:

   helm template syte . -f values.yaml --set-string cm.db.url="jdbc:postgresql://localhost:5432/sammy?currentSchema=myschema&useSSL=false&useUnicode=yes&characterEncoding=UTF-8&serverTimezone=Europe/Moscow&allowPublicKeyRetrieval=true" --set-string cm.db.schema=myschema --set-string cm.db.username=postgres --set-string cm.db.password=postgres --set-string depl.image.registry=registry.test.ru  --set-string depl.image.repository=syte --set-string depl.image.tag=v1.1 --set-string svc.elbId="2c069ca7-bcca-4ca2-aa0b-9ed912f92b92" > syte-yaml-configs.yaml


3. Установить полученную конфигурацию в кластер k8s выполнив команду:

   kubectl --kubeconfig=<путь до kubeconfig> apply -f syte-yaml-configs.yaml


Автоматизированная установка сервиса с использованием Deploy Tools#

Ниже описана процедура интеграции с рекомендованным АО «СберТех» продуктом Platform V Synapse Service Mesh (SSM) компонентом SynapseInstaller (SMDL). На усмотрение пользователя может быть настроена интеграция с аналогичным по функциональности продуктом от других производителей.

Для установки дистрибутива необходимо произвести следующие шаги:

1. Скопировать токен от проекта в кластере, чтобы SynapseInstaller смог взаимодействовать с кластером.

2. Зайти в Jenkins Job SynapseInstaller и выбрать «Cобрать с параметрами».

Параметры запуска Jenkins Job:

В репозитории со стендозависимыми параметрами нужно создать папку с проектом кластера, куда нужно устанавливать компонент (tribe-sy-dev-syte-node1), и папку с названием компонента (sytester), которое должно совпадать с названием компонента в Chart.yaml дистрибутиве компонента в папке helm.

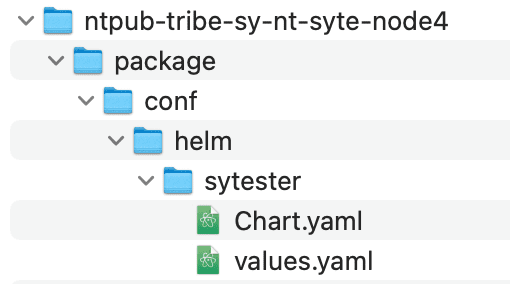

Структура репозитория со стендозависимыми параметрами:

В файле values.yaml задаются параметры Jenkins Job.

Пример values.yml с описанием параметров

3. Нажать кнопку «Собрать» и проверить, что сборка Jenkins Job SynapseInstaller завершилась успешно.

Подробнее о функционале компонента SynapseInstaller можно ознакомиться в документации на этот компонент в «Руководстве оператора».

Установка компонент SyTester с помощью компонента Synapse Operator (SYOP) в рамках продукта Platform V Synapse App Mesh#

Для целей AppMesh для установки компонент необходимо внести изменения в helm values (подробнее в values.yml).

1. Для использования оператора необходимо переопределить параметр operator.enabled=true. Для работы оператора необходимо наличие в кластере CRD SytesterRun и SytesterStrategy из helm-схемы syte-base.

2. Для использования режима Integration Debug необходимо переопределить соответствующие параметры.

integrationDebug:
  enabled: true
  discoveryService:
    enabled: true
  userNamespaces:
    - integration-debug-user-ns1

Важно в integrationDebug.userNamespaces задать все пространства имен, в которых будут устанавливаться интеграции для отладки.

Более подробно про установку с помощью SYOP описано в документации продукта Platform V Synapse App Mesh в разделе «Руководство по установке компонента SYTE».

Ручная установка компонент SyTester#

Пререквизиты#

1. Развернут кластер DropApp или Kubernetes

2. Развернут ServiceMesh (необязательно)

3. Базовый образ для сборки docker image загружен в docker registry.

4. Развернута база данных PV Pangolin/PostgreSQL. Создан пользователь с правами SELECT, INSERT, UPDATE, DELETE, TRUNCATE, REFERENCES, TRIGGER, CREATE, CONNECT. Создана пустая схема.

5. Развернута база данных Ignite/Ignite SE (опционально).

6. Запущена Kafka/Kafka Abyss(опционально).

7. Запущен Druid/Druid Abyss(опционально).

8. Запущена Grafana/Indicator(опционально).

9. Указаны точки подключения к базам данных (хост/порт, логин/пароль).

10. Установлен keycloak(опционально).

Установка компонент окружения#

1. Добавление к проекту механизмов ServiceMesh DropApp (Kubernetes/Istio)

   kubectl label namespace имя_namespace istio-injection=enabled


2. Для установки Компонента «Сервисный прокси» (SVPX) продукта «Platform V Synapse Service Mesh» (SSM) нужно отредактировать Deployment dc.yaml, и заполнить необходимые переменные:

   syte.istio.enabled – включение/отключение sidecar service mesh (например, true/false)

   syte.ose.deployment.metadata.annotations.sidecar.istio.io.proxyCPU – cpu request для контейнера sidecar service mesh (например, 200m)
   syte.ose.deployment.metadata.annotations.sidecar.istio.io.proxyCPULimit – cpu limit для контейнера sidecar service mesh (например, 200m)
   syte.ose.deployment.metadata.annotations.sidecar.istio.io.proxyMemory – memory request для контейнера sidecar service mesh (например, 500Mi)
   syte.ose.deployment.metadata.annotations.sidecar.istio.io.proxyMemoryLimit – memory limit для контейнера sidecar service mesh (например, 500Mi)


3. Установка граничного прокси / IGEG. Для корректной работы граничного прокси нужно установить следующие конфигурационные файлы:

   ingress-deployment.yml

   ingress-gateway.yml

   ingress-route.yml

   ingress-service.yml

   ingress-virtual-service.yml

4. Для установки Компонента «Журналирование» (LOGA) нужно отредактировать конфигурационный файл deployment dc.yaml, вставив блок ниже:

   dc.yml

   А также создать ConfigMap с конфигурацией:

   configmap.yml

5. Для установки Компонента Secret Management Продукта Platform V Secret Management (SCM) нужно отредактировать deployment dc.yaml по пути package/conf/k8s/base/sytester, и заполнить необходимые переменные:

   syte.secman.enabled – подключить сайдкар Secman (например, true)
   syte.ose.deployment.spec.template.metadata.annotations.vault.hashicorp.com.log-level – уровень логирования для SecMan (например, info)
   syte.ose.deployment.spec.template.metadata.annotations.vault.hashicorp.com.namespace – имя созданного хранилища в SecMan (например, DEV_DZO)
   syte.ose.deployment.spec.template.metadata.annotations.vault.hashicorp.com.role – имя полученной роли в SecMan (например, role-ga-secman-syte)
   syte.secman.vault.path – путь до хранилища с секретами в SecMan (например, A/IFT/FS/JDBC/KV/SYTESTER)
   syte.secman.vault.mount-path – путь для загрузки секретов в файловой системе Pod (например, /deployments/config/sytester)
   syte.ose.deployment.spec.template.metadata.annotations.vault.hashicorp.com.agent-limits-cpu – cpu limit для SecMan (например, 250m)
   syte.ose.deployment.spec.template.metadata.annotations.vault.hashicorp.com.agent-limits-mem – memory limit для SecMan (например, 128Mi)
   syte.ose.deployment.spec.template.metadata.annotations.vault.hashicorp.com.agent-requests-cpu – cpu request для SecMan (например, 125m)
   syte.ose.deployment.spec.template.metadata.annotations.vault.hashicorp.com.agent-requests-mem – memory request для SecMan (например, 64Mi)


   А также отредактировать configmap-certs.yaml по пути package/conf/k8s/base/configmaps/ заполнив параметры:

   syte.cm.db.sslrootcert – путь к корневому сертификату (например, /deployments/config/sytester/ca.crt)
   syte.cm.db.sslcert – путь к клиентскому сертификату (например, /deployments/config/sytester/cert.crt)
   syte.cm.db.sslkey – путь к файлу клиентского ключа (например, /deployments/config/sytester/key.pk8)
   syte.cm.dbSecret – путь к файлу с конфиденциальными данными, такими как пароль пользователя базы данных  (например, /deployments/config/sytester/db-secret.yml)


6. Для интеграции с компонентом MONA продукта Platform V Monitor необходимо в конфигурацию Deployment dc.yaml добавить следующие аннотации:

   syte.prometheus.enabled – включение/отключение prometheus (например, true/false)
   syte.ose.deployment.prometheus.portMaster – порт, на котором доступен web server


7. Установка базы данных PostgreSQL/Pangolin

   В качестве базы данных может использоваться PostgreSQL или Pangolin.

   Установка PostgreSQL

   Установка базы данных PostgreSQL(на Ubuntu 20.04.3 LTS):

   1. Обновите локальный индекс пакетов вашего сервера sudo apt update

   2. Установить PostgreSQL sudo apt install postgresql postgresql-contrib

   3. Редактируем файлы postgresql.conf и pg_hba.conf

   4. Рестартуем сервис и пробуем подключится клиентом systemctl restart postgresql

   Установка Pangolin

   Установка сервера базы данных Pangolin осуществляется по инструкции Руководство по установке Компонента «Platform V Pangolin» (PSQL) продукта «Platform V Pangolin SE».

   Интеграция с продуктом Platform V Pangolin SE производится через компонент Platform V Pangolin (PSQL) путем конфигурирования в ConfigMap следующих параметров:

   syte.cm.db.url — адрес базы данных (например, jdbc:postgresql://<host>:<port>/<database>)
   syte.cm.db.username — имя пользователя базы данных (например, postgres)
   syte.cm.db.ssl — логический параметр, отвечающий за включение ssl соединения (например, true)
   syte.cm.db.sslmode — метод аутентификации при заданном параметре ssl: true (например, verify-full)
   syte.cm.db.sslrootcert — путь к корневому сертификату (например, /deployments/config/sytester/ca.crt)
   syte.cm.db.sslcert — путь к клиентскому сертификату (например, /deployments/config/sytester/cert.crt)
   syte.cm.db.sslkey — путь к файлу клиентского ключа (например, /deployments/config/sytester/key.pk8)
   syte.cm.db.tlsprotocol — требуемая версия TLS протокола JVM (например, TLSv1.2)
   syte.cm.db.cipherSuites — требуемый алгоритм шифрования JVM (например, TLS_DHE_RSA_WITH_AES_256_GCM_SHA384)


8. Установка базы данных Ignite SE/Ignite

   В качестве базы данных Ignite может использоваться Ignite SE или Ignite.

   Установка Ignite SE

   Установка Ignite SE осуществляется по инструкции Инструкция по установке Ignite SE.

   Установка Ignite

   Установка Ignite (пример для версии 2.15.0):

   1. Скачать Ignite wget https://archive.apache.org/dist/ignite/2.15.0/apache-ignite-2.15.0-bin.zip

   2. Распаковать файл unzip apache-ignite-2.15.0-bin.zip

   3. Добавить файл конфигурации Ignite в apache-ignite-2.15.0-bin/bin/config_cache_sytester.xml и файл конфигурации сервиса unix в ~/…/…/etc/systemd/system/ignite.service

   4. Запустить Ignite sudo service ignite start

9. Установка компонент для мониторинга

   В качестве компонент для мониторинга может использоваться Kafka, Druid и Ignite либо Kafka Abyss, Druid Abyss и Indicator.

   Установка Kafka Abyss, Druid Abyss и Indicator

   Установка брокера сообщений Kafka Abyss и базы данных Druid Abyss осуществляется по инструкции Руководство по установке Abyss. Установка сервиса визуализации данных Indicator осуществляется по инструкции Руководство по установке Indicator.

   Установка Kafka, Druid и Grafana

   Установка Kafka (пример для версии 2.13):

   1. Скачать Kafka wget https://archive.apache.org/dist/kafka/3.6.0/kafka_2.13-3.6.0.tgz

   2. Распаковать файл tar -xvzf kafka_2.13-3.6.0.tgz

   3. Создать файлы ~/…/…/etc/systemd/system/zookeeper.service, ~/…/…/etc/systemd/system/kafka.service для более удобного управления Kafka и Zookeeper

   4. Отредактировать конфигурационные файлы /kafka_2.13-3.6.0/config/server.properties и /kafka_2.13-3.6.0/config/zookeeper.properties

   5. Запустить Kafka:

      sudo systemctl start zookeeper.service
      sudo systemctl start kafka.service


   Установка Druid (пример для версии 0.23.0):

   1. Скачать Druid wget https://archive.apache.org/dist/druid/0.23.0/apache-druid-0.23.0-bin.tar.gz

   2. Распаковать архивtar -xvzf apache-druid-0.23.0-bin.tar.gz

   3. Создать файл, если его нет ~/…/…/etc/systemd/system/druid.service

   4. Запустить Druid: sudo systemctl start druid

   Установка Grafana: Инструкцию по установке Grafana можно найти в репозитории.

   Собранные в druid метрики могут быть визуализированы в Grafana.

10. Установка keycloak.

    В качестве сервиса аутентификации и авторизации может использоваться KeyCloak.SE или KeyCloak.

    Установка KeyCloak.SE

    Установка KeyCloak.SE осуществляется по инструкции Руководство по установке компонента KeyCloak.SE(KCSE).

    Установка keycloak

    Установка keycloak (пример для версии 22.0.1):

11. Скачать keycloak wget https://github.com/keycloak/keycloak/releases/download/21.1.0/keycloak-21.1.0.tar.gz

12. Распаковать файл tar -xvf keycloak-21.1.0.tar.gz

13. Отредактировать конфигурационный файл /keycloak-21.1.0/conf/keycloak.conf заполнив нужные поля в keycloak.conf и файл конфигурации сервиса unix в ~/…/…/etc/systemd/system/keycloak.service (вместо admin_login нужно указать логин админа, а вместо admin_password - его пароль)

14. Запустить keycloak: sudo systemctl start keycloak

15. Для интеграции с Единым аудитом программного компонента Единый коллектор телеметрии (COTE) продукта «Platform V Monitor» необходимо в конфигурации SyTester задать параметр audit.enabled равным true, а также указать параметры подключения к аудиту, пример:.

audit:
 enabled: <включение интеграции с аудитом>
 service:
     host: <адрес сервера аудита>
     metamodelRoute: <endpoint для регистрации метамодели аудита>
     eventRoute: <endpoint для фиксации событий аудита>
 metamodel:
     version: <версия метамодели>
     moduleId: <идентификатор модуля>
     retry:
        maxAttempts: <кол-во попыток регистрации метамодели>
        waitDuration: <время в миллисекундах между попытками регистрации метамодели>
 event:
     retry:
        maxAttempts: <кол-во попыток фиксации событий аудита>
        waitDuration: <время в миллисекундах между попытками фиксации>
 buffer:
     size: <размер буфера событий, которые необходимо отправить в аудит>
 listener:
     poolSize: <кол-во слушателей, которые читают буфер и отправляют события в аудит>
     period: <периодичность в миллисекундах, как часто слушатели должны опрашивать буфер>

Сборка образа из owned и party частей#

1. Скачать party, owned, vendor дистрибутивы. Vendor дистрибутив является опциональным, информацию по нему можно посмотреть в файле report.json в owned дистрибутиве. Если Vendor пакет отсутствует, его можно скачать самостоятельно

Список библиотек, включенных в vendor:

1. «com.ibm.mq.allclient-9.4.0.0.jar» - https://repo1.maven.org/maven2/com/ibm/mq/com.ibm.mq.allclient/9.4.0.0/com.ibm.mq.allclient-9.4.0.0.jar https://repo1.maven.org/maven2/com/ibm/mq/com.ibm.mq.allclient/9.3.4.0/com.ibm.mq.allclient-9.3.4.0.jar — используется для поддержки работы с очередями IBM MQ в компоненте;

2. «javax.jms-api-2.0.1.jar» - https://repo1.maven.org/maven2/javax/jms/javax.jms-api/2.0.1/javax.jms-api-2.0.1.jar используется для поддержки работы с очередями MQ в компоненте;

3. «javax.servlet-api-3.1.0.jar» - https://repo.maven.apache.org/maven2/javax/servlet/javax.servlet-api/3.1.0/javax.servlet-api-3.1.0.jar используется для взаимодействия web gui и серверной части;

4. «aspectjrt-1.8.14.jar» - https://repo.mavenlibs.com/maven/org/aspectj/aspectjrt/1.8.14/aspectjrt-1.8.14.jar?utm_source=mavenlibs.com используется для авторизации;

5. «aspectjweaver-1.8.14.jar» - https://repo.mavenlibs.com/maven/org/aspectj/aspectjweaver/1.8.14/aspectjweaver-1.8.14.jar?utm_source=mavenlibs.com используется для авторизации;

6. «h2-2.2.222.jar» - https://mvnrepository.com/artifact/com.h2database/h2/2.2.222 используется для обслуживания локальной БД;

7. «logback-classic-1.4.14.jar» - https://download.dcache.org/nexus/repository/public-snapshots/ch/qos/logback/logback-classic/1.4.14/logback-classic-1.4.14.jar используется для логирования;

8. «logback-core-1.4.14.jar» - https://download.dcache.org/nexus/repository/public-snapshots/ch/qos/logback/logback-core/1.4.14/logback-core-1.4.14.jar используется для логирования;

9. «junit-4.13.2.jar» - https://repo1.maven.org/maven2/junit/junit/4.13.2/junit-4.13.2.jar используется для тестирования.

2. Разархивировать дистрибутивы и собрать jar file, выполнив команды:

   unzip <owned-distrib.zip> -d owned
   unzip <party-distrib.zip> -d party
   unzip <vendor-distrib.zip> -d vendor
   unzip <owned/distrib.zip> -d unzipped
   cd unzipped/package/bh/
   jar -xf SyTester-1.0-exec.jar
   rm SyTester-1.0-exec.jar
   cp ../../../party/*.jar BOOT-INF/lib/
   cp ../../../vendor/*.jar BOOT-INF/lib/

   jar -c --file=SyTester-1.0-exec.jar --manifest=META-INF/MANIFEST.MF -0 .
   cd ../
   cp conf/k8s/base/sytester/Dockerfile ./
   chmod ugo+x conf/proto/*
   docker build --build-arg BASE_IMAGE=<базовый образ> . -t <путь/имя/версия образа>
   docker push <путь/имя/версия образа >


Подготовка к установке#

Для установки экземпляра SyTester на стенд необходимо подготовить конфигурационные компоненты (все примеры приведены в разделе конфигурирование):

1. Для Deployment необходимо заполнить следующие параметры:

   parameters.yml

2. Если для хранения сертификатов, ключей и паролей не используется Secman, необходимо создать Secret, в котором прописывается список файлов, загружаемых в Pod:

   Secret со списком необходимых ключей и сертификатов

   apiVersion: v1
   kind: Secret
   metadata:
      name: sytester-secret
   type: Opaque
   data:
      db-secret.yml: ''                                                    # base64 файла настроек
      ca.crt: ''                                                           # base64 корневой сертификат
      client.crt:  ''                                                      # base64 клиентский сертификат
      clientKey.pk8:   ''                                                  # base64 клиентский ключ


   db-secret.yml из Secret содержит настройки SSL подключения к базе:

   spring:
     datasource:
       username: <username>                                                  # имя пользователя СУБД
       password: <password>                                                  # пароль пользователя СУБД
     datasourcessl:
       sslpassword: <password>                                               # пароль для клиентского ключа (при необходимости)


3. Если sytester настроен на авторизацию через keycloak, то рекомендуется параметры clientSecret и trustedCAPassword из application.yml перенести в db-secret.yml

   keycloak:
     clientSecret: <secret>                                                   # значение clientSecret, заданное в keycloak для клиента
     trustedCAPassword: <password>                                            # пароль хранилища доверенных корневых сертификатов


4. Создать ConfigMap с необходимыми настройками:

   ConfigMap с настройками

   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: sytester-config
   data:
     application.yml: |-
         /* добавить настройки из примера application.yml (см. раздел Конфигурирование ниже) */


Установка компонент#

Компоненты необходимо установить в следующем порядке:

1. Config Map c application.yml

2. Secret c ключами (если не используется Компонент Secman)

3. Service Entry

4. Deployment для sytester-master, sytester-gen, sytester-grpc-stub, sytester-http-stub, sytester-stub

5. Service для sytester-master, sytester-gen, sytester-grpc-stub, sytester-http-stub, sytester-stub

6. Route для sytester-master, sytester-http-stub, sytester-http-stub-ssl, sytester-grpc-stub-ssl, grafana

Установка с использованием консоли

Установка с использованием веб-интерфейса

Локальная установка#

Для локального запуска рекомендуется использовать Community Edition, с его инструкцией можно ознакомиться тут.
