Руководство по системному администрированию#
Термины и определения#
Термин/аббревиатура |
Определение |
|---|---|
Платформа |
Платформа оркестрации приложений со средствами автоматизации и управления на основе политик, например Kubernetes |
Istio SE |
Настраиваемая сервисная сетка с открытым исходным кодом, служащая для взаимодействия, мониторинга и обеспечения безопасности контейнеров в кластере Kubernetes |
Platform V Synapse Service Mesh / SSM |
Программный продукт на базе Istio SE, обеспечивающий возможность создания сервисной сети поверх Платформенной в Kubernetes |
Контрольная панель |
Проект, где запущены управляющие приложения Synapse Service Mesh (компонент POLM) |
Управление политиками / POLM |
Компонент Управление политиками из состава продукта Platform V Synapse Service Mesh |
Граничный прокси / IGEG |
Компонент Граничный прокси продукта Platform V Synapse Service Mesh |
Сервисный прокси / SVPX |
Компонент Сервисный прокси продукта Platform V Synapse Service Mesh |
Ingress Gateway |
Входная точка в проект компонента IGEG |
Egress Gateway |
Выходная точка из проекта компонента IGEG |
istio-proxy |
Граничный прокси - контейнер, предназначенный для маршрутизации трафика |
Deployment |
Набор инструкций для запуска приложения в Kubernetes |
Pod |
Набор контейнеров внутри узла кластера Kubernetes |
Дамп конфигурации |
Снимок информации о состоянии конфигурации |
TLS |
Transport Layer Security, протокол защиты транспортного уровня |
Сценарии администрирования#
Для администрирования программного компонента Граничный прокси из состава программного продукта Platform V Synapse Service Mesh (далее — Граничный прокси) используются:
дамп конфигурации Ingress Gateway и Egress Gateway;
журнал Ingress Gateway и Egress Gateway;
просмотр конфигурационных файлов: Virtual Service, Gateway, Service Entry, Destination Rules и т.д.;
просмотр метрик
Сценарий 1. Получение дампа конфигурации Ingress Gateway и Egress Gateway#
В зависимости от наполнения образов компонентов IGEG существуют разные способы получения дампа конфигурации.
Способ 1.#
Если в контейнере istio-proxy приложения Ingress или Egress доступна исполняемая оболочка (/bin/bash или /bin/sh) и утилита curl, то можно зайти в терминал контейнера и выполнить команду:
curl localhost:15000/config_dump
При этом весь дамп конфигурации, который может занимать несколько мегабайт, отобразится на экране. Можно выполнить поиск необходимого элемента:
curl localhost:15000/config_dump | grep -C 10 "starttls"
Способ 2.#
Если в контейнере istio-proxy нет исполняемой оболочки, но есть утилита curl, то можно выполнить команду удаленно через клиентскую утилиту kubectl:
kubectl exec <IGEG_pod_name> -c istio-proxy -n <namespace_name> -- curl localhost:15000/config_dump
Также можно перенаправить вывод команды в файл:
kubectl exec egress-794688bfb5-vmpcg -c istio-proxy -n syn-test -- curl localhost:15000/config_dump > ./egress_dump.json
Аналогично можно воспользоваться клиентской утилитой istioctl (поставляется в дистрибутиве) и командой proxy-config (сокращенная форма - pc):
istioctl proxy-config all <IGEG_pod_name> --kubeconfig=<kubeconfig_path> -n <namespace_name> -o <output_format>
где формат вывода результата <output_format> может быть одним из следующих значений: json, yaml, short.
Файл kubeconfig по умолчанию находится по пути ~/.kube/config.
Пример:
istioctl pc all egress-794688bfb5-vmpcg --kubeconfig=~/.kube/config -n syn-test -o json > ./egress_dump.json
Способ 3.#
Если в контейнере istio-proxy недоступны исполняемая оболочка и curl, можно воспользоваться клиентской утилитой kubectl и выполнить команду /usr/local/bin/pilot-agent request:
kubectl exec <IGEG_pod_name> -c istio-proxy -n <namespace_name> -- /usr/local/bin/pilot-agent request GET /config_dump
Пример:
kubectl exec egress-794688bfb5-vmpcg -c istio-proxy -n syn-test -- /usr/local/bin/pilot-agent request GET /config_dump > ./egress_dump.json
Способ 4.#
Если в контейнере istio-proxy недоступны исполняемая оболочка и curl, можно запустить интерфейс администратора для istio-proxy командой istioctl dashboard envoy:
istioctl dashboard envoy <IGEG_pod_name> --kubeconfig=<kubeconfig_path> -n <namespace_name> --port=<port_value> --browser=<open_browser>
где:
флаг
--portотвечает за то, по какому порту будет выполняться обращение к интерфейсу (значение по умолчанию - 15000),флаг
--browserпринимает значения true или false, при значении true в браузере пользователя откроется окно с интерфейсом администратора.
Флаги --port и --browser опциональны.
После выполнения команды на рабочей машине пользователя будет создано подключение к удаленному контейнеру. Интерфейс можно будет открыть в браузере по адресу localhost:<port_value>.
Пример:
istioctl dashboard envoy egress-794688bfb5-vmpcg --kubeconfig=~/.kube/config -n syn-test

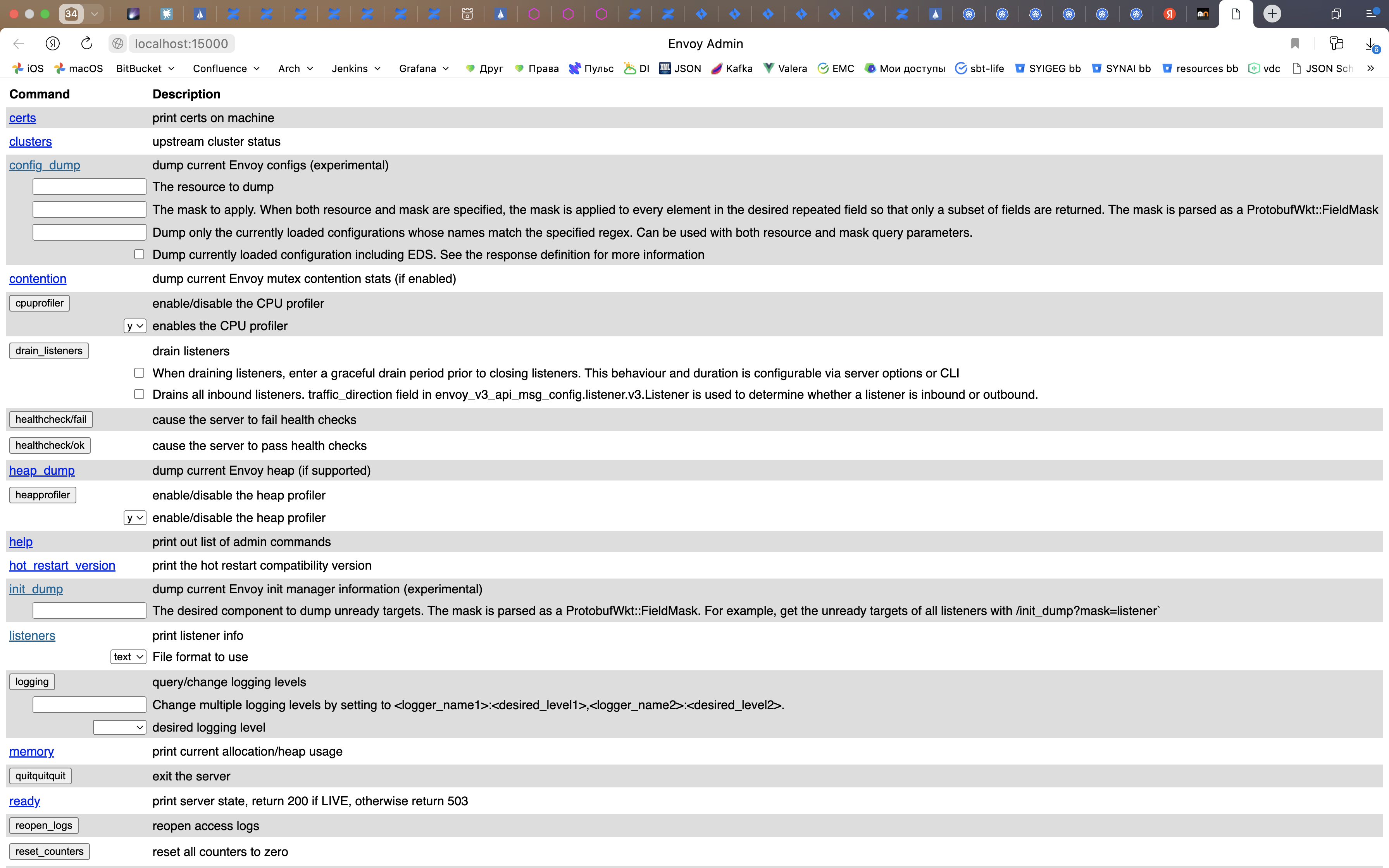

В данном примере в браузере откроется окно с адресом http://localhost:15000, где будет доступен интерфейс администратора istio-proxy.
Чтобы завершить подключение к контейнеру, достаточно выключить процесс (выполнить Ctrl + C в консоли).
Сценарий 2. Просмотр дополнительных сведений о конфигурации Envoy в составе Ingress Gateway и Egress Gateway#
Дополнительная информация о состоянии Envoy в составе IGEG может быть получена обращением к api Envoy, расположенному по адресу localhost:15000/ в контейнере istio-proxy.
Способ 1.#
Если в образе IGEG есть исполняемая оболочка (/bin/bash или /bin/sh) и утилита curl, то можно зайти в терминал контейнера istio-proxy и выполнить команду:
curl localhost:15000/help
Способ 2.#
Если в образе IGEG нет исполняемой оболочки, но есть утилита curl, то можно подключиться к api Envoy удаленно с помощью клиентской утилиты kubectl:
kubectl exec <IGEG_pod_name> -c istio-proxy -n <namespace_name> -- curl localhost:15000/help
Пример:
kubectl exec egress-794688bfb5-vmpcg -c istio-proxy -n syn-test -- curl localhost:15000/help
Способ 3.#
Если в образе IGEG нет исполняемой оболочки и утилиты curl, то можно подключиться к api Envoy удаленно с помощью клиентской утилиты kubectl и команды:
kubectl exec <IGEG_pod_name> -c istio-proxy -n <namespace_name> -- /usr/local/bin/pilot-agent request GET /help
Пример:
kubectl exec egress-794688bfb5-vmpcg -c istio-proxy -n syn-test -- /usr/local/bin/pilot-agent request GET /help
В результате будет выведен список доступных команд:
admin commands are:
/: Admin home page
/certs: print certs on machine
/clusters: upstream cluster status
/config_dump: dump current Envoy configs (experimental)
resource: The resource to dump
mask: The mask to apply. When both resource and mask are specified, the mask is applied to every element in the desired repeated field so that only a subset of fields are returned. The mask is parsed as a ProtobufWkt::FieldMask
name_regex: Dump only the currently loaded configurations whose names match the specified regex. Can be used with both resource and mask query parameters.
include_eds: Dump currently loaded configuration including EDS. See the response definition for more information
/contention: dump current Envoy mutex contention stats (if enabled)
/cpuprofiler (POST): enable/disable the CPU profiler
enable: enables the CPU profiler; One of (y, n)
/drain_listeners (POST): drain listeners
graceful: When draining listeners, enter a graceful drain period prior to closing listeners. This behaviour and duration is configurable via server options or CLI
inboundonly: Drains all inbound listeners. traffic_direction field in envoy_v3_api_msg_config.listener.v3.Listener is used to determine whether a listener is inbound or outbound.
/healthcheck/fail (POST): cause the server to fail health checks
/healthcheck/ok (POST): cause the server to pass health checks
/heap_dump: dump current Envoy heap (if supported)
/heapprofiler (POST): enable/disable the heap profiler
enable: enable/disable the heap profiler; One of (y, n)
/help: print out list of admin commands
/hot_restart_version: print the hot restart compatibility version
/init_dump: dump current Envoy init manager information (experimental)
mask: The desired component to dump unready targets. The mask is parsed as a ProtobufWkt::FieldMask. For example, get the unready targets of all listeners with /init_dump?mask=listener`
/listeners: print listener info
format: File format to use; One of (text, json)
/logging (POST): query/change logging levels
paths: Change multiple logging levels by setting to <logger_name1>:<desired_level1>,<logger_name2>:<desired_level2>.
level: desired logging level; One of (, trace, debug, info, warning, error, critical, off)
/memory: print current allocation/heap usage
/quitquitquit (POST): exit the server
/ready: print server state, return 200 if LIVE, otherwise return 503
/reopen_logs (POST): reopen access logs
/reset_counters (POST): reset all counters to zero
/runtime: print runtime values
/runtime_modify (POST): Adds or modifies runtime values as passed in query parameters. To delete a previously added key, use an empty string as the value. Note that deletion only applies to overrides added via this endpoint; values loaded from disk can be modified via override but not deleted. E.g. ?key1=value1&key2=value2...
/server_info: print server version/status information
/stats: print server stats
usedonly: Only include stats that have been written by system since restart
filter: Regular expression (Google re2) for filtering stats
format: Format to use; One of (html, text, json)
type: Stat types to include.; One of (All, Counters, Histograms, Gauges, TextReadouts)
histogram_buckets: Histogram bucket display mode; One of (cumulative, disjoint, none)
/stats/prometheus: print server stats in prometheus format
usedonly: Only include stats that have been written by system since restart
text_readouts: Render text_readouts as new gaugues with value 0 (increases Prometheus data size)
filter: Regular expression (Google re2) for filtering stats
/stats/recentlookups: Show recent stat-name lookups
/stats/recentlookups/clear (POST): clear list of stat-name lookups and counter
/stats/recentlookups/disable (POST): disable recording of reset stat-name lookup names
/stats/recentlookups/enable (POST): enable recording of reset stat-name lookup names
С помощью этих команд можно посмотреть все сертификаты Envoy:
curl localhost:15000/certs
или количество текущих и закрытых соединений к конкретному адресу:
curl localhost:15000/clusters | grep postgres-db-svc | grep "cx_active\|cx_total\|rq_active\|rq_total"
Сценарий 3. Просмотр дополнительных сведений о конфигурации Service Mesh#
Дополнительная информация о состоянии Service Mesh может быть получена с помощью клиентской утилиты istioctl.
Чтобы получить список всех доступных команд, в терминале рабочей машины пользователя необходимо выполнить:
istioctl help
Результат выполнения:
Istio configuration command line utility for service operators to
debug and diagnose their Istio mesh.
Usage:
istioctl [command]
Available Commands:
admin Manage control plane (istiod) configuration
analyze Analyze Istio configuration and print validation messages
authz (authz is experimental. Use `istioctl experimental authz`)
bug-report Cluster information and log capture support tool.
completion Generate the autocompletion script for the specified shell
create-remote-secret Create a secret with credentials to allow Istio to access remote Kubernetes apiservers
dashboard Access to Istio web UIs
experimental Experimental commands that may be modified or deprecated
help Help about any command
install Applies an Istio manifest, installing or reconfiguring Istio on a cluster.
kube-inject Inject Istio sidecar into Kubernetes pod resources
manifest Commands related to Istio manifests
operator Commands related to Istio operator controller.
profile Commands related to Istio configuration profiles
proxy-config Retrieve information about proxy configuration from Envoy [kube only]
proxy-status Retrieves the synchronization status of each Envoy in the mesh [kube only]
remote-clusters Lists the remote clusters each istiod instance is connected to.
tag Command group used to interact with revision tags
uninstall Uninstall Istio from a cluster
upgrade Upgrade Istio control plane in-place
validate Validate Istio policy and rules files
verify-install Verifies Istio Installation Status
version Prints out build version information
Flags:
--context string The name of the kubeconfig context to use
-h, --help help for istioctl
-i, --istioNamespace string Istio system namespace (default "istio-system")
-c, --kubeconfig string Kubernetes configuration file
-n, --namespace string Config namespace
--vklog Level number for the log level verbosity. Like -v flag. ex: --vklog=9
Additional help topics:
istioctl options Displays istioctl global options
Use "istioctl [command] --help" for more information about a command.
Можно запросить информацию о доступных опциях каждой конкретной команды в составе istioctl. Для просмотра состояния IGEG и SVPX используется команда istioctl proxy-config:
$ istioctl proxy-config help
A group of commands used to retrieve information about proxy configuration from the Envoy config dump
Usage:
istioctl proxy-config [command]
Aliases:
proxy-config, pc
Examples:
# Retrieve information about proxy configuration from an Envoy instance.
istioctl proxy-config <clusters|listeners|routes|endpoints|bootstrap|log|secret> <pod-name[.namespace]>
Available Commands:
all Retrieves all configuration for the Envoy in the specified pod
bootstrap Retrieves bootstrap configuration for the Envoy in the specified pod
cluster Retrieves cluster configuration for the Envoy in the specified pod
ecds Retrieves typed extension configuration for the Envoy in the specified pod
endpoint Retrieves endpoint configuration for the Envoy in the specified pod
listener Retrieves listener configuration for the Envoy in the specified pod
log (experimental) Retrieves logging levels of the Envoy in the specified pod
rootca-compare Compare ROOTCA values for the two given pods
route Retrieves route configuration for the Envoy in the specified pod
secret Retrieves secret configuration for the Envoy in the specified pod
Flags:
-h, --help help for proxy-config
-o, --output string Output format: one of json|yaml|short (default "short")
--proxy-admin-port int Envoy proxy admin port (default 15000)
Global Flags:
--context string The name of the kubeconfig context to use
-i, --istioNamespace string Istio system namespace (default "istio-system")
-c, --kubeconfig string Kubernetes configuration file
-n, --namespace string Config namespace
--vklog Level number for the log level verbosity. Like -v flag. ex: --vklog=9
Use "istioctl proxy-config [command] --help" for more information about a command.
С ее помощью можно просмотреть статус endpoints, доступных на выбранном istio-proxy:
istioctl proxy-config endpoint egress-794688bfb5-vmpcg -n syn-test
или просмотреть кластеры, объявленные в конфигурации Envoy:
istioctl pc cluster egress-794688bfb5-vmpcg -n syn-test
Сценарий 4. Настройка логирования на Ingress Gateway и Egress Gateway#
В каждом контейнере istio-proxy компонента IGEG можно направить вывод всех 3 типов логов в файлы и настроить их ротацию.
Есть 2 способа настройки:
с помощью создания сущности EnvoyFilter в прикладном проекте и настройки Deployments;
с помощью внесения изменений в IstioOperator, создания сущности Telemetry в прикладном проекте и настройки Deployments.
Способ 1. EnvoyFilter#
Для настройки вывода access-логов Envoy в файл необходимо создать ресурс типа EnvoyFilter, который может быть применен ко всем приложениям проекта или к одному из них.
Пример:
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
name: envoy-access-logs
spec:
configPatches:
- applyTo: NETWORK_FILTER
match:
context: ANY
listener:
filterChain:
filter:
name: envoy.filters.network.http_connection_manager
patch:
operation: MERGE
value:
name: envoy.filters.network.http_connection_manager
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
access_log:
- name: envoy.access_loggers.file
typedConfig:
'@type': type.googleapis.com/envoy.extensions.access_loggers.file.v3.FileAccessLog
path: /etc/istio/proxy/access.log
# jsonFormat:
# businessID: '%REQ(ufs-business-id)%'
# clientID: '%REQ(ufs-client-id)%'
# message: '%BYTES_RECEIVED%'
# requestDepth: '%REQ(x-mt-request-chain-depth)%'
# requestUid: '%REQ(x-request-chain-id)%'
# sessionLogin: '%REQ(ufs-user-login)%'
# sessionUid: '%REQ(ufs-forward-sid)%'
# timestamp: '%START_TIME(%Y-%m-%dT%H:%M:%S.%3f)%'
logFormat:
textFormatSource:
inlineString: "[%START_TIME%] \"%REQ(:METHOD)% %REQ(X-ENVOY-ORIGINAL-PATH?:PATH)% %PROTOCOL%\" %RESPONSE_CODE% %RESPONSE_FLAGS% %RESPONSE_CODE_DETAILS% %CONNECTION_TERMINATION_DETAILS% \"%UPSTREAM_TRANSPORT_FAILURE_REASON%\" %BYTES_RECEIVED% %BYTES_SENT% %DURATION% %RESP(X-ENVOY-UPSTREAM-SERVICE-TIME)% \"%REQ(X-FORWARDED-FOR)%\" \"%REQ(USER-AGENT)%\" \"%REQ(X-REQUEST-ID)%\" \"%REQ(:AUTHORITY)%\" \"%UPSTREAM_HOST%\" %UPSTREAM_CLUSTER% %UPSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_REMOTE_ADDRESS% %REQUESTED_SERVER_NAME% %ROUTE_NAME%\n"
- applyTo: NETWORK_FILTER
match:
context: ANY
listener:
filterChain:
filter:
name: envoy.filters.network.tcp_proxy
patch:
operation: MERGE
value:
name: envoy.filters.network.tcp_proxy
typed_config:
'@type': type.googleapis.com/envoy.extensions.filters.network.tcp_proxy.v3.TcpProxy
access_log:
- name: envoy.access_loggers.file
typedConfig:
'@type': type.googleapis.com/envoy.extensions.access_loggers.file.v3.FileAccessLog
path: /etc/istio/proxy/access.log
# jsonFormat:
# businessID: '%REQ(ufs-business-id)%'
# clientID: '%REQ(ufs-client-id)%'
# message: '%BYTES_RECEIVED%'
# requestDepth: '%REQ(x-mt-request-chain-depth)%'
# requestUid: '%REQ(x-request-chain-id)%'
# sessionLogin: '%REQ(ufs-user-login)%'
# sessionUid: '%REQ(ufs-forward-sid)%'
# timestamp: '%START_TIME(%Y-%m-%dT%H:%M:%S.%3f)%'
logFormat:
textFormatSource:
inlineString: "[%START_TIME%] \"%REQ(:METHOD)% %REQ(X-ENVOY-ORIGINAL-PATH?:PATH)% %PROTOCOL%\" %RESPONSE_CODE% %RESPONSE_FLAGS% %RESPONSE_CODE_DETAILS% %CONNECTION_TERMINATION_DETAILS% \"%UPSTREAM_TRANSPORT_FAILURE_REASON%\" %BYTES_RECEIVED% %BYTES_SENT% %DURATION% %RESP(X-ENVOY-UPSTREAM-SERVICE-TIME)% \"%REQ(X-FORWARDED-FOR)%\" \"%REQ(USER-AGENT)%\" \"%REQ(X-REQUEST-ID)%\" \"%REQ(:AUTHORITY)%\" \"%UPSTREAM_HOST%\" %UPSTREAM_CLUSTER% %UPSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_REMOTE_ADDRESS% %REQUESTED_SERVER_NAME% %ROUTE_NAME%\n"
- applyTo: LISTENER
match:
context: ANY
patch:
operation: MERGE
value:
access_log:
- name: envoy.access_loggers.file
typedConfig:
'@type': type.googleapis.com/envoy.extensions.access_loggers.file.v3.FileAccessLog
path: /etc/istio/proxy/access.log
# jsonFormat:
# businessID: '%REQ(ufs-business-id)%'
# clientID: '%REQ(ufs-client-id)%'
# message: '%BYTES_RECEIVED%'
# requestDepth: '%REQ(x-mt-request-chain-depth)%'
# requestUid: '%REQ(x-request-chain-id)%'
# sessionLogin: '%REQ(ufs-user-login)%'
# sessionUid: '%REQ(ufs-forward-sid)%'
# timestamp: '%START_TIME(%Y-%m-%dT%H:%M:%S.%3f)%'
logFormat:
textFormatSource:
inlineString: "[%START_TIME%] \"%REQ(:METHOD)% %REQ(X-ENVOY-ORIGINAL-PATH?:PATH)% %PROTOCOL%\" %RESPONSE_CODE% %RESPONSE_FLAGS% %RESPONSE_CODE_DETAILS% %CONNECTION_TERMINATION_DETAILS% \"%UPSTREAM_TRANSPORT_FAILURE_REASON%\" %BYTES_RECEIVED% %BYTES_SENT% %DURATION% %RESP(X-ENVOY-UPSTREAM-SERVICE-TIME)% \"%REQ(X-FORWARDED-FOR)%\" \"%REQ(USER-AGENT)%\" \"%REQ(X-REQUEST-ID)%\" \"%REQ(:AUTHORITY)%\" \"%UPSTREAM_HOST%\" %UPSTREAM_CLUSTER% %UPSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_REMOTE_ADDRESS% %REQUESTED_SERVER_NAME% %ROUTE_NAME%\n"
Если в проекте настроено подключение к кластеру kafka с помощью указания протокола kafka в портах Gateway и ServiceEntry (доработка POLM в составе SSM 3.9.1), то в EnvoyFilter необходимо добавить следующий код:
- applyTo: NETWORK_FILTER
match:
context: ANY
listener:
filterChain:
filter:
name: envoy.filters.network.kafka_proxy
patch:
operation: MERGE
value:
name: envoy.filters.network.kafka_proxy
typed_config:
'@type': type.googleapis.com/udpa.type.v1.TypedStruct
type_url: type.googleapis.com/envoy.extensions.filters.network.kafka_proxy.v3.KafkaProxy
value:
access_log:
- name: envoy.access_loggers.file
typedConfig:
'@type': type.googleapis.com/envoy.extensions.access_loggers.file.v3.FileAccessLog
path: /dev/stdout
# jsonFormat:
# businessID: '%REQ(ufs-business-id)%'
# clientID: '%REQ(ufs-client-id)%'
# message: '%BYTES_RECEIVED%'
# requestDepth: '%REQ(x-mt-request-chain-depth)%'
# requestUid: '%REQ(x-request-chain-id)%'
# sessionLogin: '%REQ(ufs-user-login)%'
# sessionUid: '%REQ(ufs-forward-sid)%'
# timestamp: '%START_TIME(%Y-%m-%dT%H:%M:%S.%3f)%'
logFormat:
textFormatSource:
inlineString: "[%START_TIME%] \"%REQ(:METHOD)% %REQ(X-ENVOY-ORIGINAL-PATH?:PATH)% %PROTOCOL%\" %RESPONSE_CODE% %RESPONSE_FLAGS% %RESPONSE_CODE_DETAILS% %CONNECTION_TERMINATION_DETAILS% \"%UPSTREAM_TRANSPORT_FAILURE_REASON%\" %BYTES_RECEIVED% %BYTES_SENT% %DURATION% %RESP(X-ENVOY-UPSTREAM-SERVICE-TIME)% \"%REQ(X-FORWARDED-FOR)%\" \"%REQ(USER-AGENT)%\" \"%REQ(X-REQUEST-ID)%\" \"%REQ(:AUTHORITY)%\" \"%UPSTREAM_HOST%\" %UPSTREAM_CLUSTER% %UPSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_REMOTE_ADDRESS% %REQUESTED_SERVER_NAME% %ROUTE_NAME%\n"
- name: envoy.access_loggers.file
typedConfig:
'@type': type.googleapis.com/envoy.extensions.access_loggers.file.v3.FileAccessLog
path: /etc/istio/proxy/access.log
# jsonFormat:
# businessID: '%REQ(ufs-business-id)%'
# clientID: '%REQ(ufs-client-id)%'
# message: '%BYTES_RECEIVED%'
# requestDepth: '%REQ(x-mt-request-chain-depth)%'
# requestUid: '%REQ(x-request-chain-id)%'
# sessionLogin: '%REQ(ufs-user-login)%'
# sessionUid: '%REQ(ufs-forward-sid)%'
# timestamp: '%START_TIME(%Y-%m-%dT%H:%M:%S.%3f)%'
logFormat:
textFormatSource:
inlineString: "[%START_TIME%] \"%REQ(:METHOD)% %REQ(X-ENVOY-ORIGINAL-PATH?:PATH)% %PROTOCOL%\" %RESPONSE_CODE% %RESPONSE_FLAGS% %RESPONSE_CODE_DETAILS% %CONNECTION_TERMINATION_DETAILS% \"%UPSTREAM_TRANSPORT_FAILURE_REASON%\" %BYTES_RECEIVED% %BYTES_SENT% %DURATION% %RESP(X-ENVOY-UPSTREAM-SERVICE-TIME)% \"%REQ(X-FORWARDED-FOR)%\" \"%REQ(USER-AGENT)%\" \"%REQ(X-REQUEST-ID)%\" \"%REQ(:AUTHORITY)%\" \"%UPSTREAM_HOST%\" %UPSTREAM_CLUSTER% %UPSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_LOCAL_ADDRESS% %DOWNSTREAM_REMOTE_ADDRESS% %REQUESTED_SERVER_NAME% %ROUTE_NAME%\n"
Можно использовать стандартный формат записи (не закомментирован в примере) или формат json (закомментирован в примере), который подходит для обработки файлов логов компонентом LOGA.
Если не указывать строку формата, то будет использоваться менее информативный формат по умолчанию.
Пример лога HTTP-запроса в формате по умолчанию:
[2023-09-22T13:08:27.531Z] "GET /test HTTP/1.1" 200 - 0 22 2 2 "-" "Go-http-client/1.1" "1cf460fb-b3f6-45e1-ad4a-d4ef1f11c7ee" "server-v1.test-http.svc.cluster.local:8080" "10.244.7.82:9999"
Пример лога HTTP-запроса в формате inlineString, совпадающем с тем, как логи пишутся в stdout контейнера:
[2023-09-22T13:08:32.533Z] "GET /test HTTP/1.1" 200 - via_upstream - "-" 0 22 3 3 "-" "Go-http-client/1.1" "a98c0241-78bc-4b16-85a1-1a7a92e20fa3" "server-v1.test-http.svc.cluster.local:8080" "10.244.7.82:9999" outbound|9999||egress-gw-svc.test-http.svc.cluster.local 10.244.7.81:33792 10.102.149.247:8080 10.244.7.81:60822 - -
Пример лога HTTP-запроса в формате json:
{"timestamp":"2023-09-22T13:09:29.555","sessionLogin":"-","requestDepth":"-","requestUid":"-","sessionUid":"-","clientID":"-","message":"0","businessID":"-"}
Способ 2. IstioOperator и Telemetry#
Для настройки вывода access-логов Envoy в файл в проекте должен быть создан ресурс типа Telemetry, и в настройках контрольной панели в параметре meshConfig IstioOperator создан ресурс extensionProviders со значением пути, равным необходимому пути для записи access-логов Envoy.
Подробнее о настройке meshConfig в IstioOperator указано в документе "Руководство по установке" компонента POLM.
Пример IstioOperator:
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: istio-demo
namespace: istio-system
spec:
meshConfig:
extensionProviders:
- name: envoy_default
envoyFileAccessLog:
path: /dev/stdout
- name: envoy_file
envoyFileAccessLog:
path: /etc/istio/proxy/access.log
Пример ресурса Telemetry, применяемого ко всем приложениям проекта:
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
name: default
namespace: syn-test
spec:
accessLogging:
- providers:
- name: envoy_default
- name: envoy_file
Пример ресурса Telemetry, применяемого к выбранному приложению проекта:
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
name: default
namespace: syn-test
spec:
accessLogging:
- providers:
- name: envoy_default
- name: envoy_file
selector:
matchLabels:
app: pg-client
Настройка Deployments#
Для настройки логирования и ротации в каждом контейнере istio-proxy компонента IGEG можно задать следующие переменные в args или env контейнера:
Параметр |
Параметр |
Описание |
Возможные значения |
|---|---|---|---|
|
|
Путь к ротируемому файлу логов pilot-agent |
Путь к файлу, папка которого создана как volumeMount в контейнере istio-proxy |
|
|
Уровень детализации логов pilot-agent. |
Возможные значения |
|
|
Путь к ротируемому файлу логов Envoy |
Путь к файлу, папка которого создана как volumeMount в контейнере istio-proxy |
|
|
Уровень детализации логов Envoy |
Возможные значения: |
|
|
Путь к ротируемому файлу access-логов Envoy |
Путь к файлу, папка которого создана как volumeMount в контейнере istio-proxy |
|
|
Раз в минуту pilot-agent проверяет размеры указанных ротируемых файлов и копирует их содержимое в новый файл с именем в формате |
Целое число в МБ, |
|
|
Число бэкап-файлов, сохраняющихся при ротации. 0 - не удалять файлы |
Целое число, |
|
|
Число дней, которое хранятся файлы бэкапов |
Целое число, |
Пример настройки параметров логирования контейнера istio-proxy в Deployment с использованием env контейнера:
kind: Deployment
spec:
template:
spec:
containers:
- name: istio-proxy
env:
- name: PILOT_LOG_PATH
value: '/etc/istio/proxy/pilotagent.log'
- name: PILOT_LOG_LEVEL
value: 'default:debug'
- name: PROXY_LOG_PATH
value: '/etc/istio/proxy/envoy.log'
- name: PROXY_LOG_LEVEL
value: 'trace'
- name: ACCESS_LOG_PATH
value: '/etc/istio/proxy/access.log'
- name: LOG_ROTATE_MAX_SIZE
value: '1'
- name: LOG_ROTATE_MAX_BACKUPS
value: '2'
- name: LOG_ROTATE_MAX_AGE
value: '5'
Пример настройки параметров логирования контейнера istio-proxy в Deployment с использованием args контейнера:
kind: Deployment
spec:
template:
spec:
containers:
- name: istio-proxy
args:
- proxy
- '--log_rotate=/etc/istio/proxy/pilotagent.log'
- '--log_output_level=default:debug'
- '--proxyLogPath=/etc/istio/proxy/envoy.log'
- '--proxyLogLevel=trace'
- '--accessLogPath=/etc/istio/proxy/access.log'
- '--log_rotate_max_size=1'
- '--log_rotate_max_backups=2'
- '--log_rotate_max_age=30'
Сценарий 5. Изменение уровня логирования Envoy в составе IGEG в рантайме#
Изменить уровень логирования Envoy в контейнере istio-proxy, не прерывая его работу, можно двумя способами.
Способ 1.#
Если в образе IGEG есть исполняемая оболочка (/bin/bash или /bin/sh) и утилита curl, то можно зайти в терминал контейнера istio-proxy и выполнить команду:
curl -X POST localhost:15000/logging?level=<level>
Способ 2.#
Если в образе IGEG нет исполняемой оболочки и/или утилиты curl, то можно изменить уровень логирования Envoy с помощью клиентской утилиты istioctl:
istioctl proxy-config log --level <logger1:level,logger2:level...> <IGEG_pod_name> --kubeconfig=<kubeconfig_path> -n <namespace_name>
Чтобы получить текущие loggers и уровни их логирования, необходимо выполнить следующую команду:
istioctl proxy-config log <IGEG_pod_name> --kubeconfig=<kubeconfig_path> -n <namespace_name>
Значение параметра level задается как перечисление loggers и их уровней логирования через запятую в формате logger1:level,logger2:level.
В качестве logger можно указывать значения: admin, aws, assert, backtrace, client, config, connection, conn_handler, dubbo, file, filter, forward_proxy, grpc, hc, health_checker, http, http2, hystrix, init, io, jwt, kafka, lua, main, misc, mongo, quic, pool, rbac, redis, router, runtime, stats, secret, tap, testing, thrift, tracing, upstream, udp, wasm.
В качестве значений уровня логирования можно указывать одно из следующих значений: trace, debug, info, warning, error, critical, off
Если не выставить значение для logger, то уровень логирования применится ко всем loggers.
Пример:
istioctl proxy-config log --level http:trace,wasm:debug egress-794688bfb5-vmpcg --kubeconfig=~/.kube/config -n syn-test
Чтобы вернуть уровни логирования всех loggers к значениям по умолчанию, необходимо выполнить следующую команду.
istioctl proxy-config log <IGEG_pod_name> --kubeconfig=<kubeconfig_path> -n <namespace_name> -r
Пример:
istioctl proxy-config log egress-794688bfb5-vmpcg --kubeconfig=~/.kube/config -n syn-test -r
Диаграмма взаимодействия#
После создания HPA происходит запрос показателей ресурсов, указанных в metrics. Затем HPA вычисляет соотношение текущего и желаемого показателей и производит масштабирование. Запрос и масштабирование выполняются с регулярным интервалом, но может потребоваться от одной и более минут, прежде чем показатели станут доступны.
В случае скачкообразной нагрузки от Horizontal Pod Autoscaler следует отказаться.
Сценарий 7. Указание необходимости распределения экземпляров исполняемого компонента по разным узлам среды исполнения#
В зависимости от функционала сервиса экземпляры исполняемого компонента (Pods) необходимо распределять по разным узлам кластера (Nodes) или переносить на один узел.
Наиболее подходящим инструментом, позволяющим управлять расположением pods, является affinity и anti-affinity.
Пример конфигурации Deployment граничного прокси:
spec:
template:
metadata:
affinity:
podAntiAffinity:
preferredDuringSchedulingIgnoredDuringExecution:
- weight: 100
podAffinityTerm:
labelSelector:
matchExpressions:
- key: app
operator: In
values:
- inressgateway
topologyKey: topology.kubernetes.io/hostname
При этом в уникальных labels Deployment необходимо добавить:
spec:
template:
metadata:
labels:
app: ingressgateway
До применения конфигурации список из десяти Pods приложения ingress выглядел следующим образом:
$ kubectl get pod -o=custom-columns=NAME:.metadata.name,STATUS:.status.phase,NODE:.spec.nodeName -n syn-test
NAME STATUS NODE
ingress-75d9cb6cf4-5qsch Running worker-03.**.solution
ingress-75d9cb6cf4-8p8fg Running worker-03.**.solution
ingress-75d9cb6cf4-jf989 Running worker-03.**.solution
ingress-75d9cb6cf4-kr8c7 Running worker-03.**.solution
ingress-75d9cb6cf4-lgp4r Running worker-03.**.solution
ingress-75d9cb6cf4-m7xml Running worker-03.**.solution
ingress-75d9cb6cf4-pjgtp Running worker-03.**.solution
ingress-75d9cb6cf4-wmx95 Running worker-03.**.solution
ingress-75d9cb6cf4-wx5dq Running worker-03.**.solution
ingress-75d9cb6cf4-z6qr4 Running worker-03.**.solution
Можно заметить, что Pods расположились на одном узле.
После применения конфигурации видно равномерное распределение Pods по узлам:
$ kubectl get pod -o=custom-columns=NAME:.metadata.name,STATUS:.status.phase,NODE:.spec.nodeName -n syn-test
NAME STATUS NODE
ingress-84f847c7b8-2ddc6 Running worker-02.**.solution
ingress-84f847c7b8-595sw Running worker-02.**.solution
ingress-84f847c7b8-l949m Running worker-05.**.solution
ingress-84f847c7b8-nlxcz Running worker-04.**.solution
ingress-84f847c7b8-qvtpm Running worker-05.**.solution
ingress-84f847c7b8-qzgsw Running worker-01.**.solution
ingress-84f847c7b8-tv6wj Running worker-06.**.solution
ingress-84f847c7b8-wf2dq Running worker-04.**.solution
ingress-84f847c7b8-z8b47 Running worker-01.**.solution
ingress-84f847c7b8-zpxhk Running worker-03.**.solution
События системного журнала#
По умолчанию граничный прокси сохраняет свои логи в стандартный вывод linux (stdout).
Есть возможность настроить отправку событий в долговременное хранилище. Для этого необходимо настроить вывод логов в файловую систему Pod, откуда их может считать компонент Platform V LOGA и передать дальше в систему журналирования. Подробнее описано в Сценарии администрирования № 4 текущего документа.
Журналы используются для фиксации событий прокси: сообщений приложения, отладочной информации при соответствующих уровнях логирования, записей событий проксирования трафика.
В контейнере istio-proxy компонента IGEG в стандартный вывод (/dev/stdout) пишутся 3 вида логов:
1. Логи pilot-agent
При старте контейнера запускается исполняемый файл /usr/local/bin/pilot-agent, который анализирует конфигурацию текущего Deployment, создает соединение с Deployment istiod в проекте с контрольной панелью, получает и обновляет конфигурацию Envoy, а также запускает его.
Логи pilot-agent содержат информацию о параметрах и переменных окружения, настроенных в Deployment, о взаимодействии с XDS-сервером контрольной панели, о запуске Envoy.
Пример логов pilot-agent
2023-09-14T11:34:05.617888Z info FLAG: --concurrency="2"
2023-09-14T11:34:05.618002Z info FLAG: --domain="test-pg-multi.svc.cluster.local"
2023-09-14T11:34:05.618013Z info FLAG: --help="false"
2023-09-14T11:34:05.618016Z info FLAG: --log_as_json="false"
2023-09-14T11:34:05.618020Z info FLAG: --log_caller=""
2023-09-14T11:34:05.618023Z info FLAG: --log_output_level="default:info"
2023-09-14T11:34:05.618035Z info FLAG: --log_rotate="/etc/istio/proxy/pilotagent.log"
2023-09-14T11:34:05.618038Z info FLAG: --log_rotate_max_age="5"
2023-09-14T11:34:05.618041Z info FLAG: --log_rotate_max_backups="2"
2023-09-14T11:34:05.618044Z info FLAG: --log_rotate_max_size="1"
2023-09-14T11:34:05.618046Z info FLAG: --log_stacktrace_level="default:none"
2023-09-14T11:34:05.618054Z info FLAG: --log_target="[stdout]"
2023-09-14T11:34:05.618058Z info FLAG: --meshConfig="./etc/istio/config/mesh"
2023-09-14T11:34:05.618061Z info FLAG: --outlierLogPath=""
2023-09-14T11:34:05.618064Z info FLAG: --proxyComponentLogLevel="misc:error"
2023-09-14T11:34:05.618066Z info FLAG: --proxyLogFormat=""
2023-09-14T11:34:05.618069Z info FLAG: --proxyLogLevel="warning"
2023-09-14T11:34:05.618072Z info FLAG: --proxyLogPath=""
2023-09-14T11:34:05.618075Z info FLAG: --serviceCluster="istio-proxy"
2023-09-14T11:34:05.618078Z info FLAG: --stsPort="0"
2023-09-14T11:34:05.618080Z info FLAG: --templateFile=""
2023-09-14T11:34:05.618084Z info FLAG: --tokenManagerPlugin="GoogleTokenExchange"
2023-09-14T11:34:05.618088Z info FLAG: --vklog="0"
2023-09-14T11:34:05.618092Z info Version 1.17-dev-24c9c092f1dbe2b0184f1127e11bc894b9b5e8ee-dirty-Clean
2023-09-14T11:34:05.671933Z info Maximum file descriptors (ulimit -n): 1048576
2023-09-14T11:34:05.672149Z info Proxy role ips=[XX.XXX.X.XXX] type=sidecar id=pg-client-postgres-5b497bd5f7-s7785.test-pg-multi domain=test-pg-multi.svc.cluster.local
2023-09-14T11:34:05.672295Z info Apply proxy config from env {"proxyMetadata":{"ACCESS_LOG_PATH":"/etc/istio/proxy/access.log","LOG_ROTATE_MAX_AGE":"5","LOG_ROTATE_MAX_BACKUPS":"2","LOG_ROTATE_MAX_SIZE":"1","PILOT_LOG_LEVEL":"default:debug","PILOT_LOG_PATH":"/etc/istio/proxy/pilotagent.log","PROXY_LOG_LEVEL":"trace","PROXY_LOG_PATH":"/etc/istio/proxy/envoy.log"}}
2023-09-14T11:34:05.677951Z info Apply proxy config from annotation proxyMetadata:
PILOT_LOG_LEVEL: 'default:debug'
PILOT_LOG_PATH: '/etc/istio/proxy/pilotagent.log'
PROXY_LOG_LEVEL: 'trace'
PROXY_LOG_PATH: '/etc/istio/proxy/envoy.log'
ACCESS_LOG_PATH: '/etc/istio/proxy/access.log'
LOG_ROTATE_MAX_SIZE: '1'
LOG_ROTATE_MAX_BACKUPS: '2'
LOG_ROTATE_MAX_AGE: '5'
2023-09-14T11:34:05.678720Z info Effective config: binaryPath: /usr/local/bin/envoy
concurrency: 2
configPath: ./etc/istio/proxy
controlPlaneAuthPolicy: MUTUAL_TLS
discoveryAddress: istiod.istio-system.svc:15012
drainDuration: 45s
proxyAdminPort: 15000
proxyMetadata:
ACCESS_LOG_PATH: /etc/istio/proxy/access.log
LOG_ROTATE_MAX_AGE: "5"
LOG_ROTATE_MAX_BACKUPS: "2"
LOG_ROTATE_MAX_SIZE: "1"
PILOT_LOG_LEVEL: default:debug
PILOT_LOG_PATH: /etc/istio/proxy/pilotagent.log
PROXY_LOG_LEVEL: trace
PROXY_LOG_PATH: /etc/istio/proxy/envoy.log
serviceCluster: istio-proxy
statNameLength: 189
statusPort: 15020
terminationDrainDuration: 5s
tracing:
zipkin:
address: zipkin.istio-system:9411
2023-09-14T11:34:05.678839Z info JWT policy is third-party-jwt
2023-09-14T11:34:05.678912Z info using credential fetcher of JWT type in cluster.local trust domain
2023-09-14T11:34:05.690371Z info Workload SDS socket not found. Starting Istio SDS Server
2023-09-14T11:34:05.690469Z info CA Endpoint istiod.istio-system.svc:15012, provider Citadel
2023-09-14T11:34:05.690503Z info Using CA istiod.istio-system.svc:15012 cert with certs: var/run/secrets/istio/root-cert.pem
2023-09-14T11:34:05.691761Z info Opening status port 15020
2023-09-14T11:34:05.716896Z info ads All caches have been synced up in 110.036131ms, marking server ready
2023-09-14T11:34:05.717274Z info xdsproxy Initializing with upstream address "istiod.istio-system.svc:15012" and cluster "Kubernetes"
2023-09-14T11:34:05.717619Z info sds Starting SDS grpc server
2023-09-14T11:34:05.717886Z info starting Http service at 127.0.0.1:15004
2023-09-14T11:34:05.719222Z info Pilot SAN: [istiod.istio-system.svc]
2023-09-14T11:34:05.721175Z info Starting proxy agent
2023-09-14T11:34:05.770190Z info starting
2023-09-14T11:34:05.770401Z info Envoy command: [-c etc/istio/proxy/envoy-rev.json --drain-time-s 45 --drain-strategy immediate --local-address-ip-version v4 --file-flush-interval-msec 1000 --disable-hot-restart --allow-unknown-static-fields --log-path /etc/istio/proxy/envoy.log --log-format [%Y-%m-%d %T.%e][%t][%l][%n] %v -l trace --component-log-level misc:error --concurrency 2]
2023-09-14T11:34:06.071682Z info cache generated new workload certificate latency=354.43117ms ttl=23h59m59.92833167s
2023-09-14T11:34:06.071767Z info cache Root cert has changed, start rotating root cert
2023-09-14T11:34:06.071785Z info ads XDS: Incremental Pushing:0 ConnectedEndpoints:0 Version:
2023-09-14T11:34:06.072291Z info cache returned workload trust anchor from cache ttl=23h59m59.927713303s
2023-09-14T11:34:06.174117Z info xdsproxy connected to upstream XDS server: istiod.istio-system.svc:15012
2023-09-14T11:34:06.208038Z info ads ADS: new connection for node:pg-client-postgres-5b497bd5f7-s7785.test-pg-multi-1
2023-09-14T11:34:06.208127Z info cache returned workload certificate from cache ttl=23h59m59.791877412s
2023-09-14T11:34:06.208367Z info ads SDS: PUSH request for node:pg-client-postgres-5b497bd5f7-s7785.test-pg-multi resources:1 size:4.0kB resource:default
2023-09-14T11:34:06.208065Z info ads ADS: new connection for node:pg-client-postgres-5b497bd5f7-s7785.test-pg-multi-2
2023-09-14T11:34:06.208529Z info cache returned workload trust anchor from cache ttl=23h59m59.79147353s
2023-09-14T11:34:06.208601Z info ads SDS: PUSH request for node:pg-client-postgres-5b497bd5f7-s7785.test-pg-multi resources:1 size:1.1kB resource:ROOTCA
2023-09-14T11:34:06.579568Z info Readiness succeeded in 983.077533ms
2023-09-14T11:34:06.579912Z info Envoy proxy is ready
2. Логи Envoy
Содержат информацию о работе Envoy в составе istio-proxy, например, логи уровня trace.
Пример логов Envoy
[2023-09-15 10:04:10.968][27][trace][connection] [C229760] socket event: 3
[2023-09-15 10:04:10.968][27][trace][connection] [C229760] write ready
[2023-09-15 10:04:10.968][27][trace][connection] [C229760] read ready. dispatch_buffered_data=0
[2023-09-15 10:04:10.968][27][trace][connection] [C229760] ssl read returns: 0
[2023-09-15 10:04:10.968][27][trace][connection] [C229760] ssl error occurred while read: ZERO_RETURN
[2023-09-15 10:04:10.968][27][trace][connection] [C229760] ssl read 0 bytes
[2023-09-15 10:04:10.968][27][trace][filter] [C229759] upstream connection received 0 bytes, end_stream=true
[2023-09-15 10:04:10.968][27][trace][connection] [C229759] writing 0 bytes, end_stream true
[2023-09-15 10:04:10.968][27][debug][connection] [C229760] remote close
[2023-09-15 10:04:10.968][27][debug][connection] [C229760] closing socket: 0
3. Access-логи Envoy
При завершении каждого подключения Envoy пишет одну строку лога, содержащую информацию о выполненном запросе. В формате по умолчанию в нее входят:
время начала запроса,
метод запроса,
URI path, если применимо,
протокол запроса,
HTTP-код ответа, если применимо,
флаги ответа,
число байт запроса,
число байт ответа,
длительность транзакции в миллисекундах,
некоторые заголовки запроса и ответа,
ip-адрес и порт вызова,
кластер Envoy, соответствующий вызванному адресу.
Пример access-логов Envoy
`
[2023-09-15T09:46:11.053Z] "POST /receive HTTP/1.1" 200 - via_upstream - "-" 235 0 0 0 "-" "vmagent" "6b0ed2e5-87ae-43e1-bb51-a2dce59408a0" "synapse-metrics-adapter:8080" "XX.XXX.X.XXX:8080" inbound|8080|| 127.0.0.6:43916 XX.XXX.X.XXX:8080 XX.XXX.X.XXX:46814 outbound_.8080_._.synapse-metrics-adapter.ntpub-tribe-sy-polm-lt-dp.svc.cluster.local default
[2023-09-15T10:07:56.052Z] "POST /receive HTTP/1.1" 200 - via_upstream - "-" 987 0 1 0 "-" "vmagent" "afaecef0-666d-4701-98c7-87429aa6805c" "synapse-metrics-adapter:8080" "XX.XXX.X.XXX:8080" inbound|8080|| 127.0.0.6:40234 XX.XXX.X.XXX:8080 XX.XXX.X.XXX:46814 outbound_.8080_._.synapse-metrics-adapter.ntpub-tribe-sy-polm-lt-dp.svc.cluster.local default
[2023-09-14T07:53:40.169Z] "- - -" 0 UF,URX - - "delayed_connect_error:_111" 0 0 1 - "-" "-" "-" "-" "XX.XXX.X.XXX:5432" outbound|5432||ignite.test.com - XX.XXX.X.XXX:54320 XX.XXX.X.XXX:53420 - -
[2023-09-14T08:14:45.382Z] "- - -" 0 UF,URX - - "delayed_connect_error:_111" 0 0 1 - "-" "-" "-" "-" "XX.XXX.X.XXX:5432" outbound|5432||ignite.test.com - XX.XXX.X.XXX:54320 XX.XXX.X.XXX:37144 - -
[2023-07-24T06:35:35.427Z] "POST /one-window/start-payment-search/pay-doc-info HTTP/1.1" 503 UF,URX,SLR "-" "TLS error: peer ip XX.XXX.X.XXX:443 : session_id : SSL routines : OPENSSL_internal : TLSV1_ALERT_UNKNOWN_CA : certificate unknown : internal error code 46 : hostname ott.rec-cloud.psi-30-31-apps.ХХХ.ХХХ.ХХХ.ru: Peer CA info - issuer info CN=SberCA Test Int,O=Bank,C=RU : subject info CN=mtls.rec-cloud.apps.psi-terra000030-ips.ХХХ.ХХХ.ХХХ.ru,OU=00CA,O=Bank,C=RU : serial number 51795be915de0f140ab112a15f421b18109a4aa7 : expiration 2026-02-19" 39 91 102 - "XX.XXX.X.XXX" "Apache-HttpAsyncClient/4.1.5 (Java/11.0.12)" "8d47fffc-a0df-9cf2-8077-1710eaa3e116" "ott.rec-cloud.psi-30-31-apps.ХХХ.ХХХ.ХХХ.ru" "XX.XXX.X.XXX:443" outbound|443||ott.rec-cloud.psi-30-31-apps.ХХХ.ХХХ.ХХХ.ru - XX.XXX.X.XXX:21139 XX.XXX.X.XXX:45096 outbound_.21139_._.schd-svc-egress-tenant-rec-cloud-4.ci03132776-batch-scheduler.svc.cluster.local -
[2023-07-24T01:50:00.343Z] "GET /scheduled/retry HTTP/1.1" 503 UF,URX,SLR "-" "TLS error: peer ip XX.XXX.X.XXX:443 : session_id : SSL routines : OPENSSL_internal : CERTIFICATE_VERIFY_FAILED : unsupported certificate : internal error code 43 : hostname notify-lb.psi-7-8-apps.ХХХ.ХХХ.ХХХ.ru: Peer CA info - issuer info CN=CA Test Int,O=Bank,C=RU : subject info CN=00CA0001PPRBNotifyNOTIFICATION,OU=00CA,O=Bank,C=RU : serial number 66bb6c35dcb4210ca2c1e63e9637f6806b58bc29 : expiration 2025-05-29" 0 91 314 - "XX.XXX.X.XXX" "Apache-HttpAsyncClient/4.1.5 (Java/11.0.12)" "fa74fb56-b798-9624-8b65-02289408d21b" "notify-lb.psi-7-8-apps.ХХХ.ХХХ.ХХХ.ru" "XX.XXX.X.XXX:443" outbound|443||notify-lb.psi-7-8-apps.ХХХ.ХХХ.ХХХ.ru - XX.XXX.X.XXX:21106 XX.XXX.X.XXX:33182 outbound_.21106_._.schd-svc-egress-tenant-pprb4-digital-notify-4.ci03132776-batch-scheduler.svc.cluster.local -
[2023-07-24T00:35:16.670Z] "POST /v1/events HTTP/1.1" 200 - "-" "-" 3226 21 14 12 "XX.XXX.X.XXX" "Fluent-Bit" "c536b004-0b09-93f8-a626-14d1bea7fbc1" "logger-psi-ott.geo.igw.psi-18-19-apps.ХХХ.ХХХ.ХХХ.ru" "XX.XXX.X.XXX:443" outbound|443||logger-psi-ott.geo.igw.psi-18-19-apps.ХХХ.ХХХ.ХХХ.ru XX.XXX.X.XXX:44946 XX.XXX.X.XXX:8888 XX.XXX.X.XXX:49848 outbound_.8888_._.schd-svc-egress-4.ci03132776-batch-scheduler.svc.cluster.local -
[2023-07-24T00:35:17.118Z] "GET /v1/CI02710143_CI03976456/A/CI03132776/P/PPRB_BATCH_PSI/KV/SCHD/journal-certs HTTP/1.1" 200 - "-" "-" 0 9378 153 151 "XX.XXX.X.XXX" "Apache-HttpClient/4.5.14 (Java/11.0.12)" "969cf77a-a5cc-9df2-aefa-7bf4b371a54b" "ift.secrets.ХХХ.ХХХ.ru" "XX.XXX.X.XXX:443" outbound|443||ift.secrets.ХХХ.ХХХ.ru XX.XXX.X.XXX:54268 XX.XXX.X.XXX:8888 XX.XXX.X.XXX:55624 outbound_.8888_._.schd-svc-egress-4.ci03132776-batch-scheduler.svc.cluster.local -
Примеры других сообщений и ошибок обработки трафика приведены в разделе «Часто встречающиеся проблемы и пути их устранения»
Проверка системного журнала#
Общий журнал событий граничного прокси доступен в интерфейсе Pod Kubernetes на вкладке "Logs". Можно скачать его, нажав на соответствующую кнопку.
Авторизуйтесь в веб-консоли платформы, пользователь должен иметь полномочия не ниже view на ресурсы pods/logs;
Выберите прикладное пространство имен, подключенное к контрольной панели Synapse Service Mesh;
Слева в меню Workloads выберите раздел Deployments;
В списке выберите нужный Deployment приложения граничного прокси;
Перейдите на вкладку Pods;
Перейдите на вкладку Logs.
События мониторинга#
Сбор статистики осуществляется при обращении к порту 15020 IGEG по пути /stats/prometheus.
Данный endpoint отдает статистику в формате prometheus, система мониторинга (например, компоненты продукта Platform V Monitor) может использовать данные события для построения графиков использования граничного прокси.
Примеры метрик#
envoy_cluster_upstream_rq_200 - число успешных HTTP-запросов, прошедших через прокси;
envoy_cluster_upstream_rq_400 - число неуспешных HTTP-запросов, прошедших через прокси;
envoy_cluster_upstream_rq_500 - число ошибочных запросов.
Часто встречающиеся проблемы и пути их устранения#
Проблема |
Пути решения |
|---|---|
Граничный прокси не может подключиться к компоненту POLM, в системном журнале видно сообщение Envoy proxy is NOT ready |
Проверьте корректность подключения к контрольной панели Synapse Service Mesh. |
До прикладного приложения не доходят запросы |
Проверьте логи граничного прокси. Возможные варианты сообщений описаны ниже. |
В логе граничного прокси видно сообщение: |
Авторизуйтесь в прикладном проекте. Если вызов направлен на внутренний сервис, проверьте наличие сервиса с таким именем, проверьте корректность параметров хост/порт в конфигурационных файлах прикладного проекта - Gateway, DestinationRule и VirtualService. Если вызов направлен на внешний хост, проверьте наличие конфигурационного файла ServiceEntry для данного сочетания хост/порт |
В логе граничного прокси видно сообщение: |
Авторизуйтесь в прикладном проекте. Проверьте корректность конфигурации раздела connectionPoolSettings в DestinationRule |
В логе граничного прокси видно сообщение: |
Авторизуйтесь в прикладном проекте. Если вы используете автоматическую аутентификацию ISTIO_MUTUAL, проверьте наличие конфликта в разделе trafficPolicy конфигурационного файла DestinationRule, относящегося к проблемному сервису, и раздела |
В логе граничного прокси видно сообщение: |
Авторизуйтесь в прикладном проекте. Проверьте наличие вызываемого сервиса - в веб-интерфейсе Home/Networking/Services/Search_by_name найдите сервис. Проверьте наличие запущенного Pod, на который ссылается сервис - в веб-интерфейсе кликните правой кнопкой мыши на найденный сервис, выберите вкладку Pods на открывшейся странице, убедитесь, что статус Pods на данной странице имеет значение running |
В логе граничного прокси видны сообщения: |
Проверьте имена портов в объектах Service: они должны иметь формат <протокол>-<номер_порта>. Если имя порта начинается с |
Если указанные пути решения не помогли, обратитесь к системным администраторам контрольной панели Synapse Service Mesh.
