Сценарии, доступные на вкладке «Метрики»#

Примечание

Администратор заранее определяет перечень объектов мониторинга, которые будут доступны оператору с ролью ПОЛЬЗОВАТЕЛЬ.

Сценарии, доступные операторам с ролью АДМИНИСТРАТОР МОНИТОРИНГА:

Сценарии, доступные операторам с ролью ПОЛЬЗОВАТЕЛЬ:

Описание вкладки «Метрики»#

Важно

Скриншоты экранной формы Kintsugi (DBCM), представленные в руководстве, сделаны под УЗ с полным набором ролей.

Вкладка Метрики предназначена для:

создания объекта мониторинга;
редактирования объекта мониторинга;
удаления объекта мониторинга;
просмотра общей информации об объекте мониторинга;
получения значений метрик.

Оконная форма вкладки делится на две области:

Вспомогательное меню;
Рабочая область. При открытии вкладки Метрики будет пустой.

Вспомогательное меню вкладки «Метрики»#

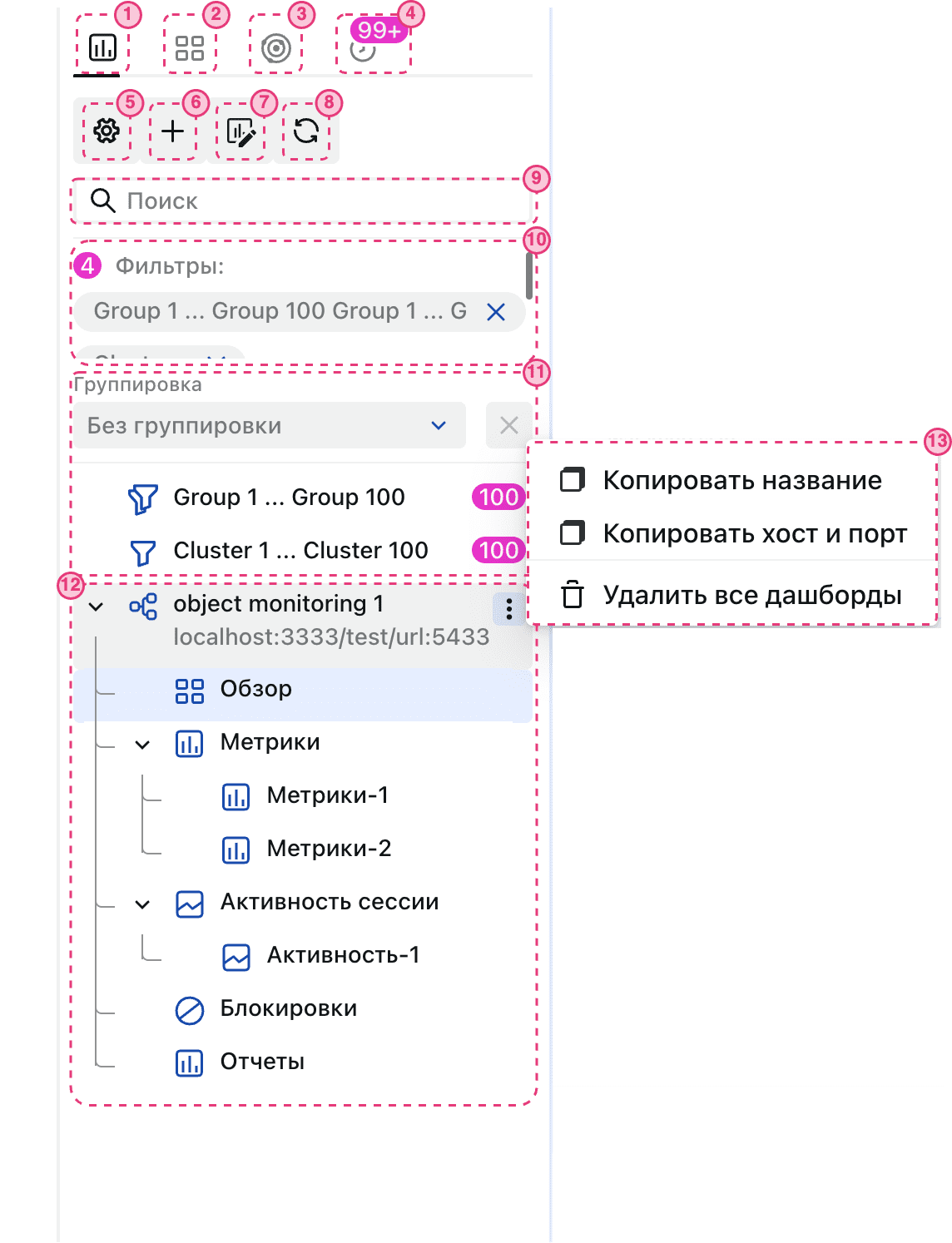

Внешний вид вспомогательного меню Метрики:

Примечание

Внешние и внутренние границы вспомогательного меню можно растягивать, зажав ЛКМ.

Вспомогательное меню имеет четыре основные вкладки:

№ элемента	Название	Описание
1	Объекты мониторинга	Содержит список доступных объектов мониторинга
2	Активные объекты мониторинга	Содержит перечень подключенных объектов мониторинга, у которых активны дашборды
3	Обнаруженные СУБД	Содержит список обнаруженных СУБД на хосте
4	Уведомления за сутки	Содержит информацию о метриках, которые пересекли установленные пороговые значения. На иконке вкладки может отображаться бейдж с числом событий

Активная вкладка выделяется цветом и подчеркиванием.

Краткое описание основных элементов вкладки Объекты мониторинга:

№ элемента	Название	Описание
5	Кнопка Открыть настройки «»	Выводит в рабочей области меню настройки для основной вкладки Метрики. Детальное описание приведено в пункте «Настройка вкладки «Метрики»» раздела «Параметры настройки»
6	Кнопка Создать объект мониторинга «»	Инициирует создание нового объекта мониторинга
7	Кнопка Управление объектами мониторинга «»	Открывает в рабочей области список объектов мониторинга, где возможно редактировать или удалять конфигурации экземпляров мониторинга и редактировать их метрики
8	Кнопка Обновить список объектов «»	Позволяет обновить выводимые данные во вспомогательном меню
9	Поле Поиск «»	Позволяет произвести фильтрацию объектов мониторинга по заданным параметрам на вкладке Объекты мониторинга. Фильтрация применяется к объектам мониторинга и названиям групп
10	Область Примененные фильтры	Отображает примененные фильтры. Для того, чтобы отменить примененный фильтр, нажмите кнопку Х. В области отображается бейдж с числом активных фильтров
11	Область Группировка	Содержит доступные фильтры. Рядом расположена кнопка Х, которая очищает список фильтров. У каждого фильтра бейдж с числом отфильтрованных объектов
12	Список объектов мониторинга	Содержит список доступных объектов мониторинга и перечень подключаемых дашбордов
13	Окно Скрытое меню	При нажатии кнопки выводится дополнительное меню рядом с выбранным элементом: - для объектов мониторига содержит кнопки Копировать название, Копировать хост и порт и Удалить все дашборды; - для дашбордов содержит кнопки Создать, Удалить все дашборды (для группы дашбордов) и Удалить (для единичного дашборда)

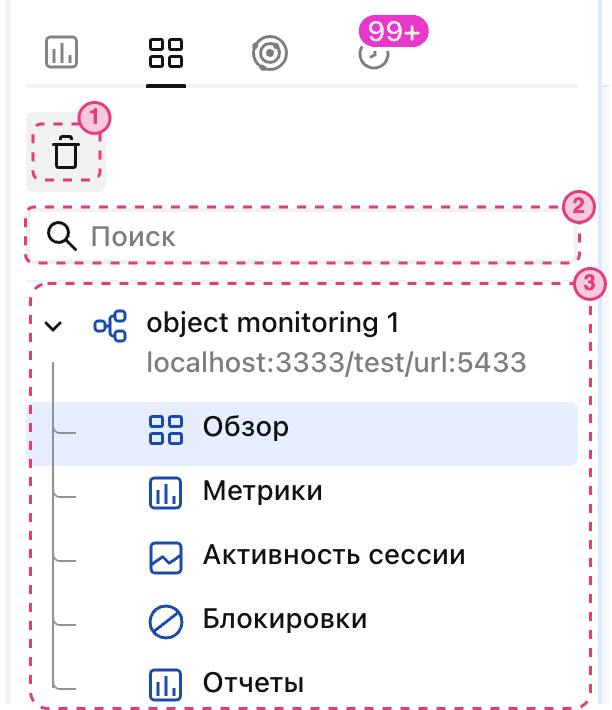

Внешний вид вкладки Активные объекты мониторинга вспомогательного меню Метрики:

№ элемента	Название	Описание
1	Кнопка Удалить все дашборды «»	Удаляет все активные дашборды подключенных объектов мониторинга (2)
2	Поле Поиск «»	Позволяет произвести фильтрацию объектов мониторинга по заданным параметрам на вкладке Активные объекты мониторинга
3	Список подключенных объектов мониторинга	Содержит список подключенных объектов мониторинга с перечнем дашбордов

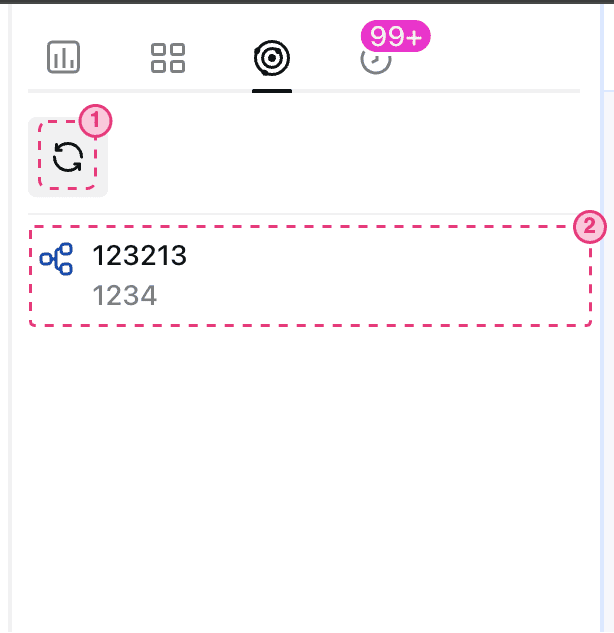

Внешний вид вкладки Обнаруженные СУБД вспомогательного меню Метрики:

№ элемента	Название	Описание
1	Обновить список «»	Позволяет обновить список обнаруженных СУБД (2)
2	Список обнаруженных СУБД	Содержит список обнаруженных СУБД на хосте

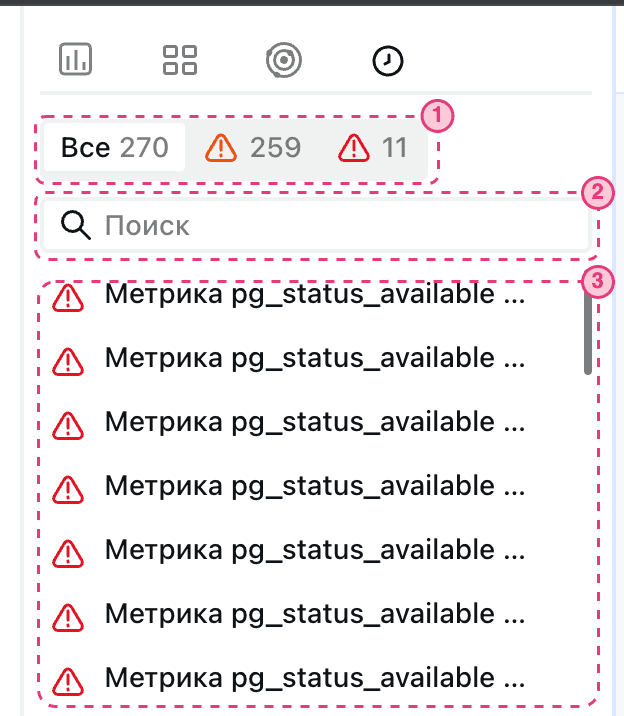

Внешний вид вкладки Уведомления за сутки вспомогательного меню Метрики:

№ элемента	Название	Описание
1	Область фильтрации уведомлений	Упорядочивает список уведомлений категориям: Все, Оповещения или Предупреждения
2	Поле Поиск «»	Позволяет произвести фильтрацию объектов мониторинга по заданным параметрам на вкладке Уведомления за сутки
3	Список уведомлений	Содержит список уведомлений

Рабочая область вкладки «Метрики»#

В зависимости от выполненной команды во вспомогательном меню выводит форму:

Создать объект мониторинга;
Управление объектами мониторинга;
Настройки;
Удаление объекта мониторинга;
панели мониторинга;
свойства объектов, выбранных во вкладке Структура БД.

Панели мониторинга#

В текущей версии доступны следующие панели мониторинга:

Обзор
Метрики
Активность сессии
Блокировки
Отчеты

Панель мониторинга «Обзор»#

Панель мониторинга Обзор представляет обзорную панель об выбранном объекте мониторинга.

В панель мониторинга Обзор входят дашборды:

Ракурс БД – отслеживает состояние БД;
Ракурс хоста – отслеживает состояние хоста с помощью Lua-приложений Kintsugi agent (DBDA).

Ракурс БД#

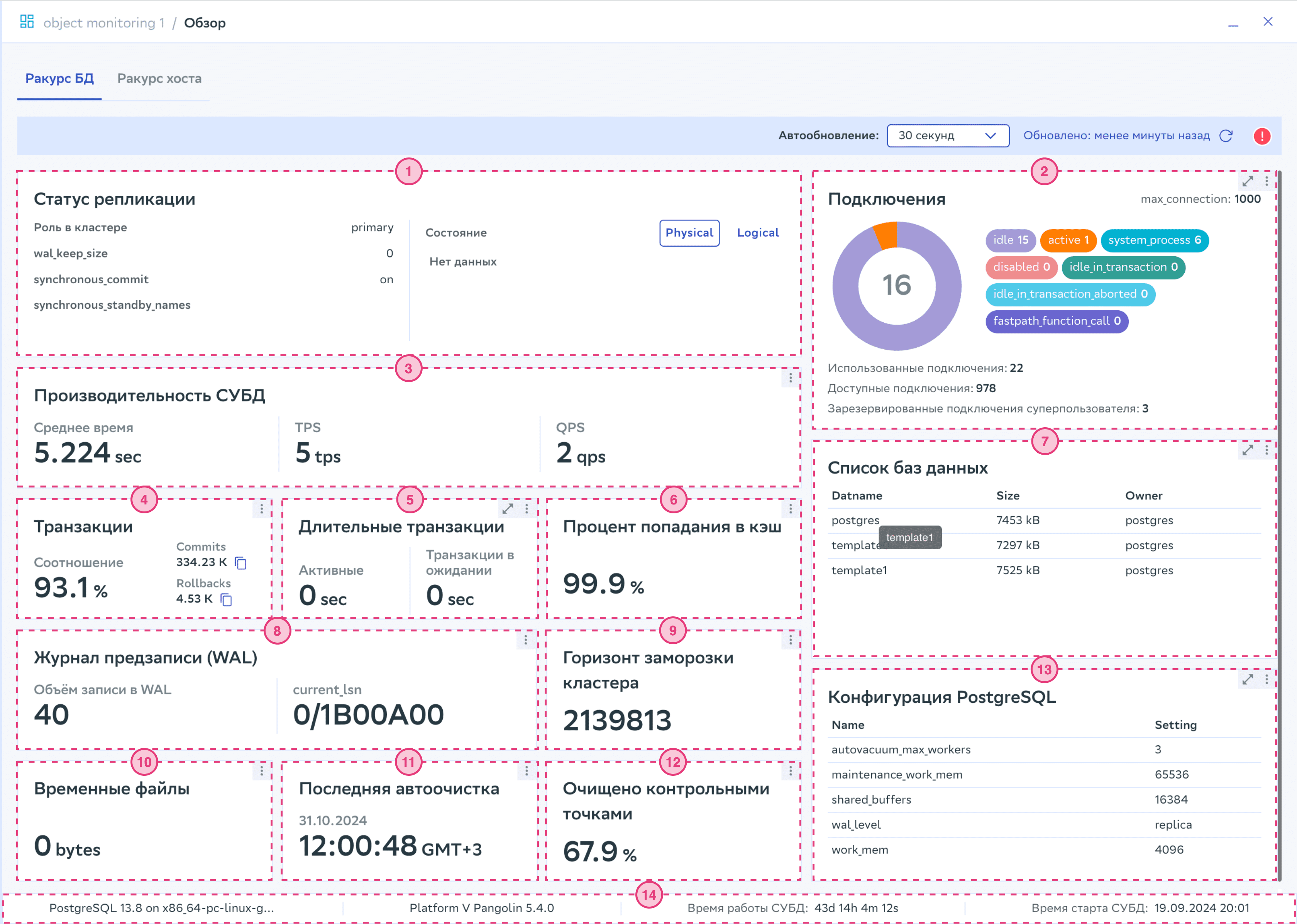

Интерфейс и пример отображения виджетов на дашборде Ракурс БД:

Скриншот обзорной панели

При нажатии кнопки Обновить данные « Иконка: Обновить данные » обновляются данные обзорной панели. Рядом отображается дата и время последнего обновления.

Также есть возможность установить обновление данных по таймеру, для этого в раскрывающемся списке поля Автообновление выберите значение 30 секунд или 60 секунд.

Описание виджетов обзорной панели приведено в таблице:

№ элемента	Название виджета	Описание
1	Статус репликации	Содержит информацию о физической и/или логической репликации объекта мониторинга, являющегося частью кластера: какой объект подключен, активность и основные параметры
2	Подключения	Показывает общую статистику подключений, разделенных по типам
3	Производительность СУБД	Отображает данные о производительности СУБД
4	Транзакции	Содержит значения commit и rollback и их соотношение
5	Длительные транзакции	Содержит информацию о транзакциях со статусом «Активные» в конкретной БД дольше 1 минуты и транзакциях со статусом «Транзакции в ожидании» в конкретной БД дольше 1 секунды
6	Процент попадания в кеш	Оценка объема данных, берущихся из кеш shared buffers против объема прочитанного с диска
7	Список баз данных	Содержит информацию о БД в конкретной СУБД
8	Журнал предзаписи (WAL)	Отображает объем записи данных в журнал за 1 секунду и текущую позицию добавления в журнал предзаписи (current_lsn)
9	Горизонт заморозки кластера	Максимальное число незамороженных транзакций
10	Временные файлы	Показывает кумулятивную статистику за все время накопления объема данных, временно записанных на диск для выполнения запросов
11	Последняя автоочистка таблиц	Отображает данные, когда очистка запускалась демоном автоочистки
12	Очищено контрольными точками	Отображает количество буферов (в процентах), очищенных с помощью процесса контрольной точки
13	Конфигурация PostgreSQL	Содержит список параметров конфигурации PostgreSQL
14	Версии СУБД и время работы	Отображает версии СУБД (PostgreSQL и/или Platform V Pangolin DB), время старта СУБД и время с последнего запуска БД

При нажатии кнопки Иконка: Mеню настройки отображения выводится меню виджета. Там содержится кнопка Инфо, которая выводит справочную информацию о виджете.

При нажатии кнопки Иконка разворота разворачивается окно виджета на весь экран.

Ракурс хоста#

На данной вкладке доступны виджеты Lua-приложений Kintsugi agent (DBDA):

Стандартные – представлены на картинке и поставляются вместе с дистрибутивом.
Кастомные.

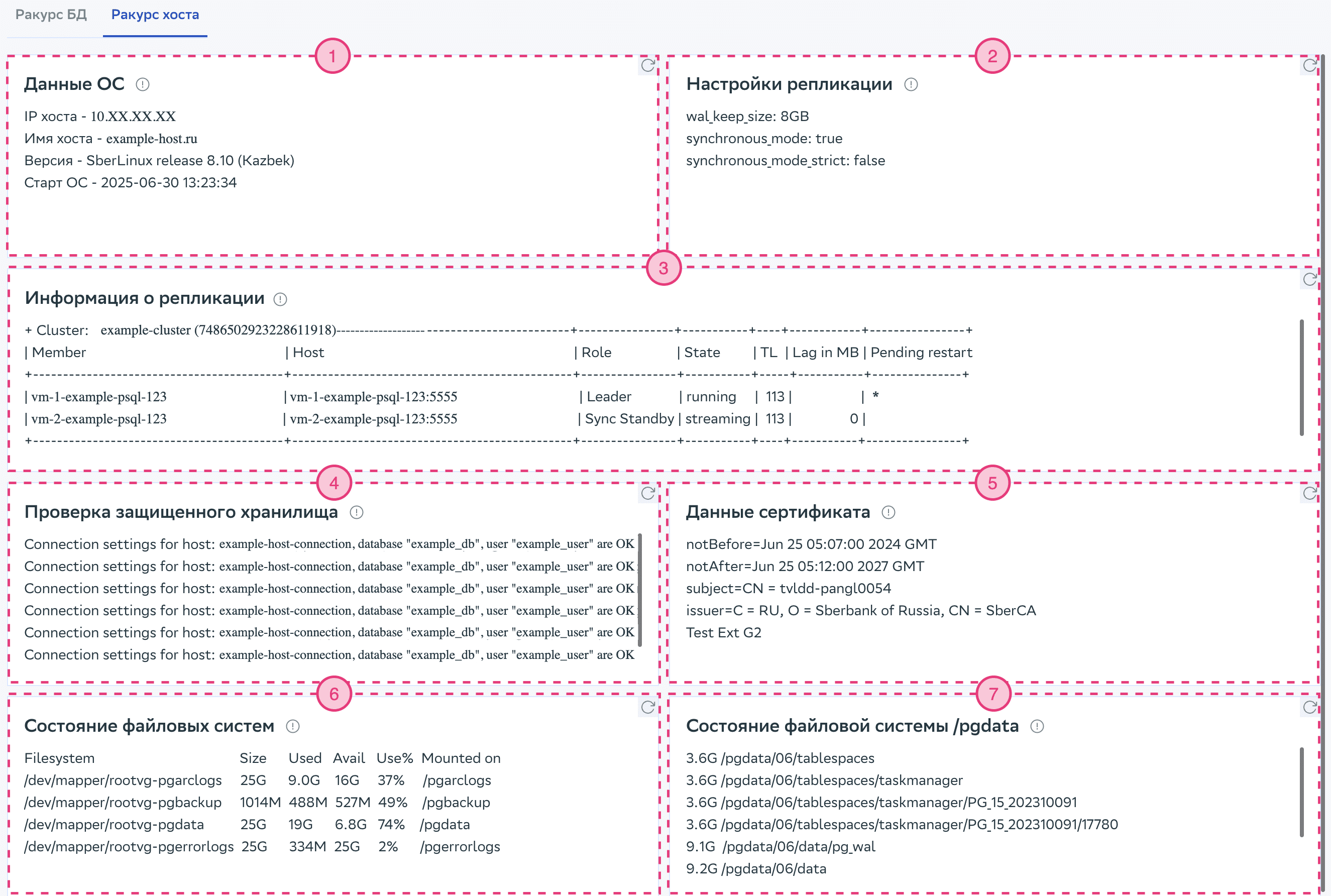

Интерфейс и пример отображения виджетов на дашборде Ракурс хоста:

Скриншот обзорной панели Lua

№ элемента	Название виджета	Описание
1	Данные ОС	Информация о хосте, где установлен Kintsugi agent (DBDA)
2	Настройки репликации	Значения из конфигурационного файла по репликации
3	Информация о репликации	Информация о кластере БД Pangolin manager/patroni
4	Проверка защищенного хранилища	Предоставление информации о проверке аутентификации СУБД
5	Данные сертификата	Предоставление информации о сертификатах SSL сервера СУБД
6	Состояние файловых систем	Предоставление информации о состоянии файловых систем
7	Состояние файловой системы	Предоставление информации о состоянии файловой системы

При наведении на кнопку Обновить данные « Иконка: Обновить данные » отображаются дата и время последнего обновления данных виджета.

При нажатии кнопки Обновить данные « Иконка: Обновить данные » обновляются данные выбранного виджета.

Панель мониторинга «Метрики»#

Панель Метрики имеет динамическую рабочую область, в которой выводятся виджеты метрик.

Описание виджетов графиков значений мониторинга приведено в таблице:

Название виджета	Название метрики	Тип данных (ось Y)
Архивировано файлов	`pg_stat_archiver_archived_count` `pg_stat_archiver_failed_count`	Количество
Время исполнения контрольных точек	`pg_stat_bgwriter_checkpoint_write_time` `pg_stat_bgwriter_checkpoint_sync_time`	Контрольных точек/сек
Доступность СУБД	`pg_status_available`	Доступность
Запись на диск	`pg_stat_bgwriter_buffers_checkpoint` `pg_stat_database_temp_bytes` `pg_stat_bgwriter_buffers_backend` `pg_stat_bgwriter_buffers_clean`	Байт/сек
Запуск операции vacuum по таблице	`pg_vacuum_for_each_table_vacuum_count` `pg_vacuum_for_each_table_autovacuum_count`	Количество
Количество транзакций, оставшихся до принудительной остановки СУБД (txid wraparound)	`pg_settings_autovacuum_freeze_max_age` `pg_autovacuum_limit`	Транзакции
Лаг репликации	`pg_stat_replication_total_lag_bytes`	Байты
Ошибки и нежелательные события	`pg_stat_database_deadlocks` `pg_stat_database_checksum_failures` `pg_stat_database_checksum_conflicts`	Количество
Работающие процессы vacuum и autovacuum	`pg_settings_autovacuum_max_workers` `pg_vacuum_regular_runs` `pg_vacuum_user_runs` `pg_vacuum_wraparounds`	Количество
Размер табличных пространств	`pg_tablespace_size`	Байты
Сессии	`pg_activity_count`	Количество
Статистика контрольных точек	`pg_stat_bgwriter_checkpoints_req` `pg_stat_bgwriter_checkpoints_timed`	Количество
Страницы (блоки), измененные запросами	`pg_dirtypages_dirty`	Страниц/сек
Строк в секунду	`pg_stat_database_tup_returned` `pg_stat_database_tup_fetched` `pgse_database_tup_inserted` `pgse_database_tup_updated` `pgse_database_tup_deleted`	Количество
Топ запросов по количеству возвращенных строк	`pg_stat_statements_rows`	Строки
Топ запросов по общему времени выполнения	`pg_stat_statements_total_time_sec`	Сек
Транзакций в секунду	`pg_stat_database_xact_commit` `pg_stat_database_xact_rollback`	tps
blks_hit vs. blks_read	`pg_stat_database_hit_ratio`	Проценты
heap_blks_hit vs. heap_blks_read	`pg_statio_user_tables_heap_hit_ratio`	Проценты
idx_blks_hit vs. idx_blks_read	`pg_statio_user_tables_idx_hit_ratio`	Проценты
WAL запись в секунду	`pg_wal_bytes`	Байт/сек
Использование памяти	`host_memory_bytes` `host_memory_used_bytes` `host_memory_free_bytes`	Байты
Использование памяти программами	`host_memory_used_percentage`	%
Использование ЦПУ в системе	`host_cpu_usage_percentage`	%
Использование файловой системы	`host_filesystem_bytes` `host_filesystem_free_bytes` `host_filesystem_used_bytes`	Байты
Использование файловой системы (в процентах)	`host_filesystem_usage_percentage`	Проценты
Количество операций ввода-вывода на диске в секунду	`host_filesystem_read_operations_sec` `host_filesystem_write_operations_sec`	Операций/сек
Мощность потока ввода-вывода	`host_filesystem_read_sec_mbytes` `host_filesystem_write_sec_mbytes`	Мбайт/сек
Время в ожидании завершения операций ввода-вывода	`host_filesystem_read_await_seconds` `host_filesystem_write_await_seconds`	Сек
Средний размер очереди ввода-вывода	`host_filesystem_avgqu_sz_bytes`	Байты
Статистика использования сети	`host_network_received_bytes` `host_network_sent_bytes` `host_network_average_received_package` `host_network_average_sent_package`	Байты
Скорость передачи данных по сети	`host_network_received_sec_bytes` `host_network_sent_sec_bytes`	Байт/сек
Статистика по сетевым пакетам	`host_network_received_package` `host_network_sent_package`	Количество

Примечание

Описание SQL-запросов сбора метрик и PromQL-запросов получения значений из timeseries-хранилища приведено в документе «Руководство администратора» раздел «SQL-запросы получения метрик для панели мониторинга «Метрики»».

В Kintsugi (DBCM) поддерживаются пользовательские метрики, которые могут быть добавлены администратором. Порядок добавления пользовательских метрик описан в документе «Руководство администратора» раздел «Добавление пользовательских метрик для панели мониторинга «Метрики»».

Настройка отображения виджетов на панели мониторинга Метрики производится согласно сценарию «Настройка метрик объекта мониторинга».

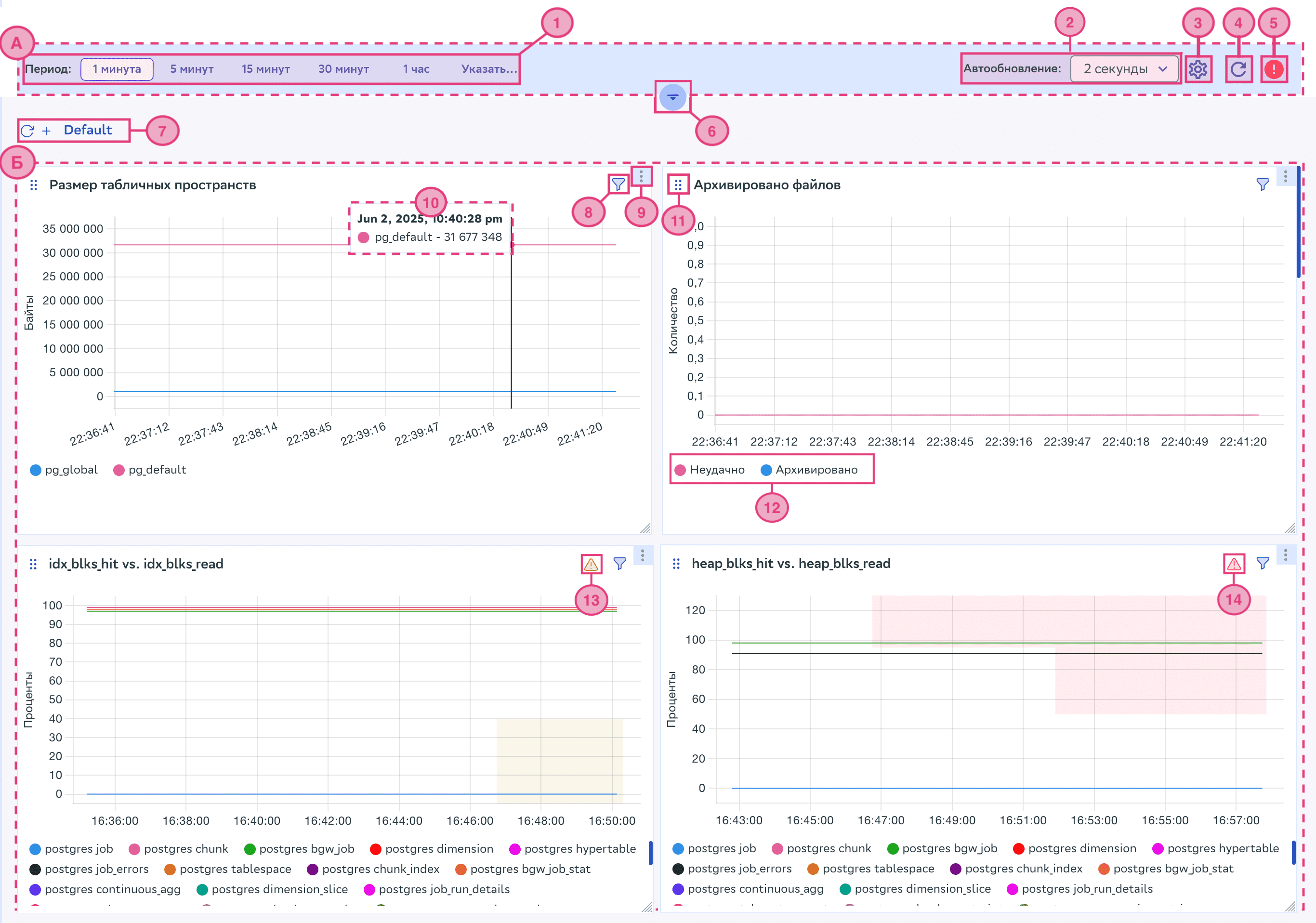

Интерфейс панели мониторинга Метрики и пример отображения виджетов:

Скриншот окна панели мониторинга Метрики

Примечание

В виджетах возможно интерактивно менять период отображения, для этого зажмите ЛКМ на графике и выделите интересующий диапазон.

Рабочая область панели мониторинга Метрики делится на две основные части:

основные управляющие элементы (А);
область размещения виджетов графиков значений мониторинга (Б).

К основным управляющим элементам (А) относятся:

№ элемента	Название	Описание
1	Область Период	Позволяет установить произвольный диапазон для отображения данных (параметр Указать…) или выбрать из предложенных вариантов. По умолчанию период равен 1 минута
2	Поле Автообновление	Предоставляет возможность выбора времени автоматического обновления области размещения виджетов графиков значений мониторинга (Б)
3	Кнопка Настройки	Содержит настройки отображения графиков: Показывать все значения на графике Показывать пороги метрик – Выводится в области виджета, у которого заданы пороги предупреждения и/или оповещения Интерполяция Для применения настройки нажмите на соответствующий переключатель и затем на кнопку Применить
4	Кнопка Перезагрузка	Позволяет обновить выводимые данные на странице
5	Иконка Ошибка	Выводится в рабочей области только при некорректном заполнении данных объекта мониторинга или в поле Период
6	Кнопка Скрыть/показать панель управления дашбордами	Скрывает/показывает панель управления дашбордами (7)
7	Область Панель управления дашбордами	Содержит: - кнопку обновления списка дашбордов «» - кнопку создания нового дашборда «» - список доступных дашбордов Метрики. По умолчанию доступен дашборд Defаult

В области размещения виджетов графиков значений мониторинга (Б) пользователю доступны элементы интерфейса:

№ элемента	Название виджета	Описание
8	Кнопка Фильтр	Содержит меню настройки фильтрации по базам данных
9	Кнопка Меню виджета	Содержит команду открытия окна виджета на весь экран
10	Информационное окно запроса	В каждой точке графика при наведении курсора выводится информационное окно с датой, временем и текстовым сообщением события
11	Кнопка Перемещения виджета	Для перемещения виджета в рабочей области нажмите ЛКМ и удерживайте на иконке кнопки
12	Легенда	Отображает соответствие цвета графика определенному параметру. При наведении курсора на параметр подсвечивает соответствующий график в окне отображения данных
13	Иконка Пересечение порога предупреждения	Выводится в области виджета, у которого задан нижний или верхний порог предупреждения. При наведении на иконку выводится информационное окно с перечнем метрик, которые пересекли пороговые значения
14	Иконка Превышение порога оповещения	Выводится в области виджета, у которого задан нижний или верхний порог оповещения. При наведении на иконку выводится информационное окно с перечнем метрик, которые пересекли пороговые значения

Панель мониторинга «Активность сессии»#

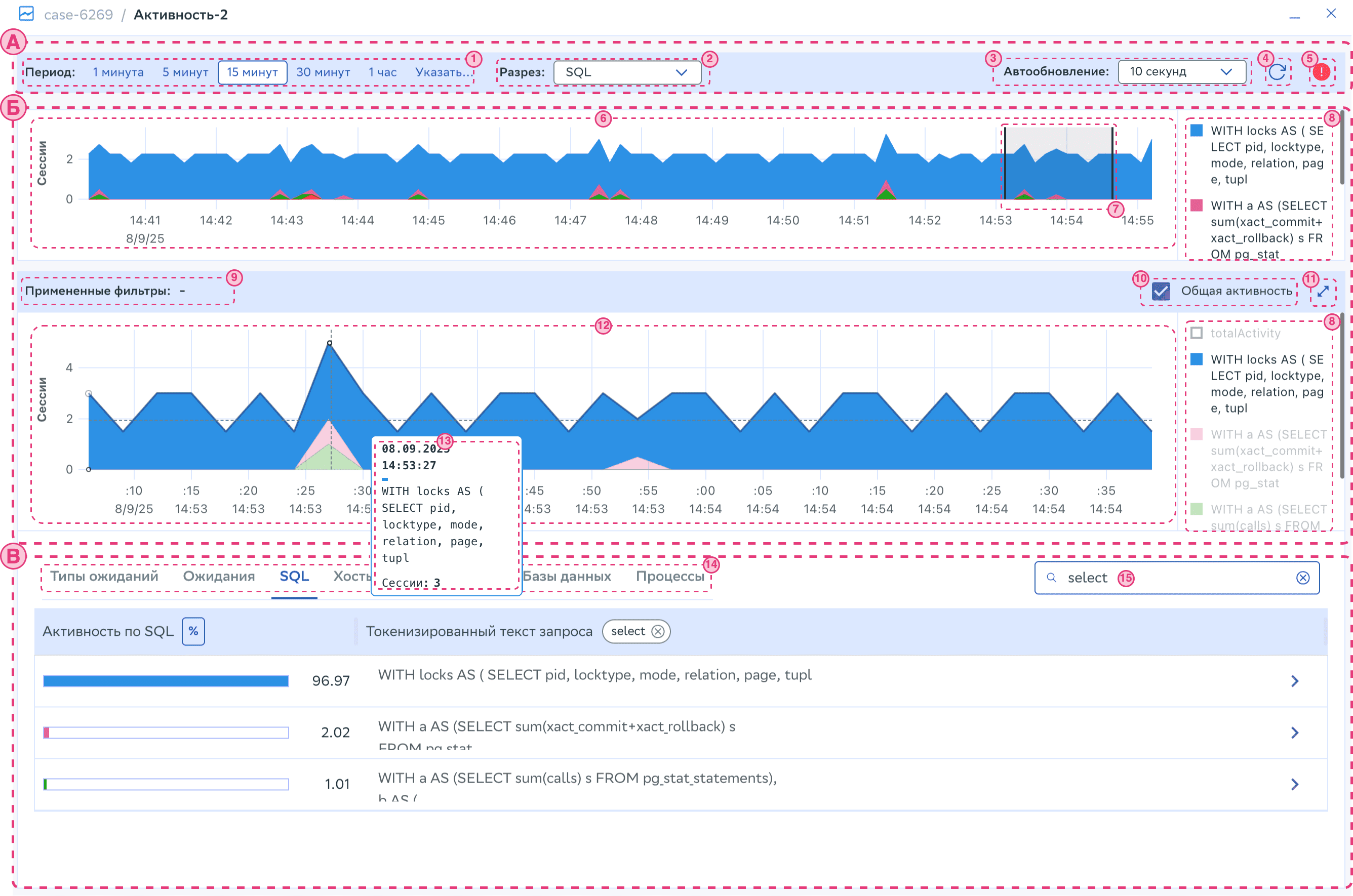

Интерфейс панели мониторинга Активность сессии:

Скриншот окна Активность сессии

Рабочая область панели мониторинга Активность сессии делится на три основные части:

Основные управляющие элементы (А);
Графики значений мониторинга (Б);
Табличные данные (В).

К Основным управляющим элементам (А) относятся:

№ элемента	Название	Описание
1	Поле Период	Позволяет установить произвольный диапазон для отображения данных или выбрать из предложенных вариантов. По умолчанию период равен 15 минутам
2	Поле Разрез	Определяет, в каком разрезе смотреть на график: Типы ожиданий (установлен по умолчанию), Ожидания, SQL, Хосты, Пользователи, Базы данных и Процессы
3	Поле Автообновление	Предоставляет возможность выбора времени автоматического обновления рабочей области панели мониторинга Активность сессии
4	Кнопка Перезагрузка «»	Позволяет обновить выводимые данные на странице
5	Иконка Ошибка «»	Выводится в рабочей области только при некорректном заполнении данных объекта мониторинга или в поле Период

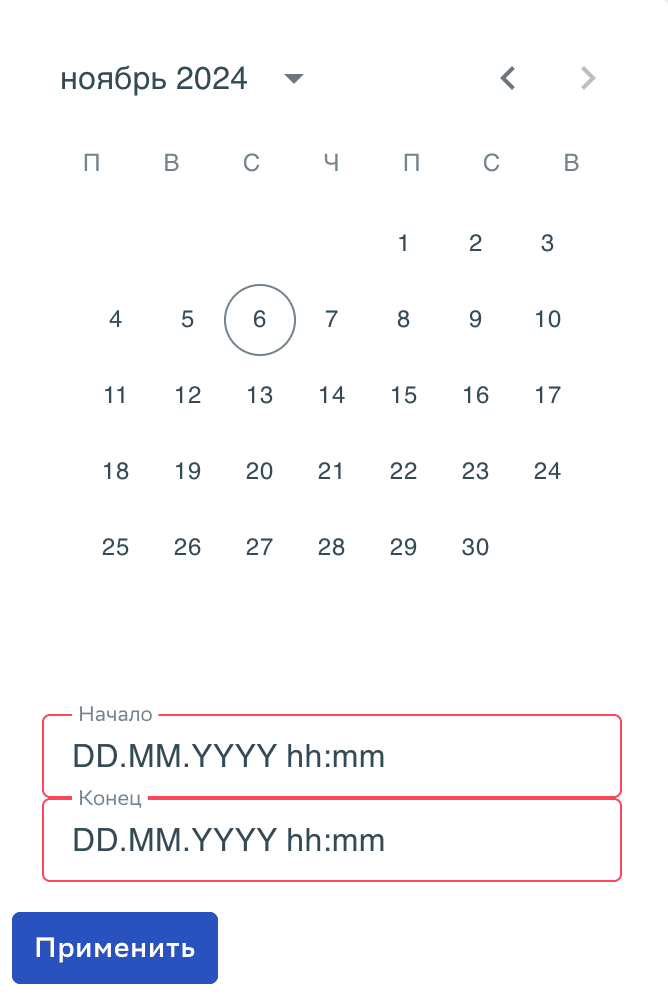

При нажатии в поле Период кнопки Указать… откроется окно детальной настройки временного диапазона выборки данных. Внешний вид представлен ниже:

Окно оформлено в виде календаря и позволяет выбрать день, месяц и год. В правой части окна расположены наиболее востребованные шаблоны. В рабочей области окна Период доступно задание произвольного временного диапазона. Данные в полях Начало и Конец вводятся на английском с точностью до минуты.

В области Графики значений мониторинга (Б) содержатся:

№ элемента	Название	Описание
6	Обзорный график	Обзорный график истории активных сессий наблюдаемой СУБД. Построение происходит согласно заданным настройкам в полях Период и Разрез
7	Скользящее окно	Инструмент графического выбора интервала для построения детализированного графика и расчета таблицы «Топ активностей БД» (14). Для перетаскивания скользящего окна зажмите ЛКМ в области окна и переместите в нужную часть графика. Для изменения временного диапазона потяните за границу скользящего окна, зажав ЛКМ
8	Легенда	Отображает соответствие цвета графика определенному параметру. При наведении курсора на параметр подсвечивает соответствующий график в окне отображения данных. Если выбран разрез SQL в поле Разрез, то запросы будут токенизированы
9	Область Примененные фильтры	При нажатии ЛКМ на параметр в области Легенда детального графика (12) активируется фильтр на графике, с помощью которого можно подробно изучить информацию. Примененный фильтр распространяется и на данные таблицы «Топ активностей БД» (14). Для детального изучения информации, содержащейся в активном фильтре, нажмите ЛКМ в области отображения на его иконку
10	Общая активность	При активации переключателя выводит в области Легенда (8) и на детальном графике (12) общую активность для выбранного разреза в поле Разрез (2)
11	Кнопка Развернуть график «»	Меняет отображение детального графика (12) в рабочей области
12	Детальный график	Детальный график истории активных сессий наблюдаемой СУБД, где данные выводятся согласно выбранному диапазону Скользящим окном (7) на Обзорном графике (6)
13	Информационное окно запроса	В каждой точке Детального графика (12) при наведении курсора выводится информационное окно с датой, временем и текстовым сообщением события

Примечание

Цветовая палитра общего и детального графиков может меняться в зависимости от выбранного типа в поле Разрез (2).

В области Табличные данные (В) содержатся:

№ элемента	Название	Описание
14	Таблица «Топ активностей БД»	Отображает рейтинг SQL-запросов по нагрузке БД для выбранного времени выборки в поле Период и активной вкладки таблицы
15	Поле Поиск	Выполняет фильтрацию по ключевым параметрам в таблице «Топ активностей БД». Активный фильтр выводится во втором столбце таблицы справа от заголовка

В таблице «Топ активностей БД» выводится информация:

Название столбца	Описание
Активность по типам ожиданий	Содержит графики соотношения нагрузки параметра к общему значению активности и их числовые величины. В заголовке доступен переключатель между значениями СКАС и % от общей активности
Типы ожиданий Ожидания SQL Хосты Пользователи Базы данных Процессы	Содержит информацию, соответствующую активной вкладке таблицы. Также рядом с заголовком может отображаться активный фильтр, установленный в поле Поиск*

Примечание

* При задании значения в поле Поиск фильтр применяется к открытой вкладке таблицы «Топ активностей БД» и остается активным даже при переключении между вкладками.

Панель мониторинга «Блокировки»#

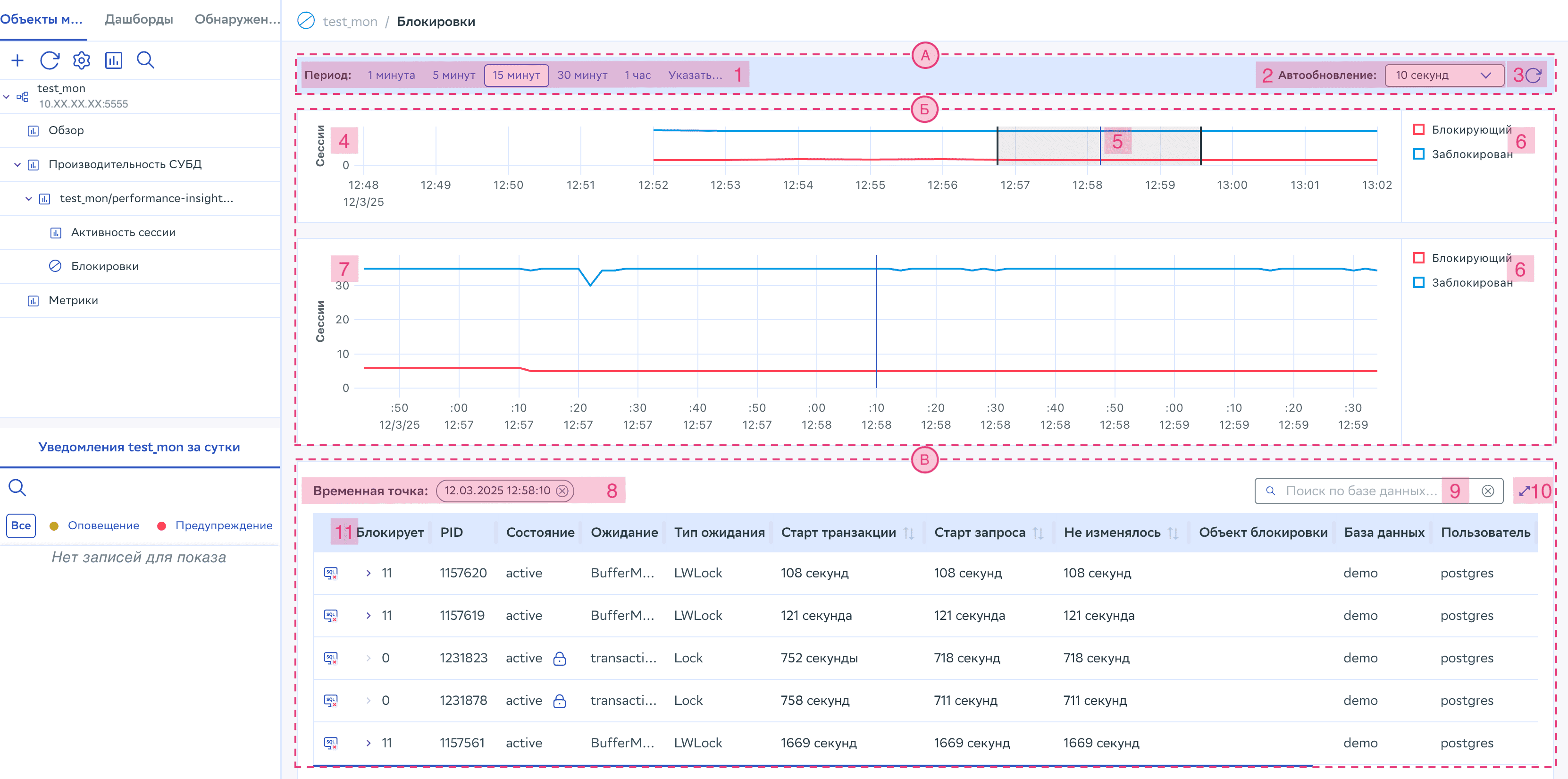

Интерфейс панели мониторинга Блокировки:

Скриншот окна «Блокировки»

Рабочая область панели мониторинга Активность сессии делится на три основные части:

Основные управляющие элементы (А);
Область отображения графиков (Б);
Таблица блокировок (В).

К Основным управляющим элементам (А) относятся:

№ элемента	Название	Описание
1	Поле Период	Позволяет установить произвольный диапазон для отображения данных или выбрать из предложенных вариантов. По умолчанию период равен 15 минутам
2	Поле Автообновление	Предоставляет возможность выбора времени автоматического обновления рабочей области панели мониторинга Блокировки
3	Кнопка Перезагрузка «»	Позволяет обновить выводимые данные на странице

В Области отображения графиков (Б) содержатся:

№ элемента	Название	Описание
4	Обзорный график	Обзорный график блокировок выбранной СУБД. Построение происходит согласно заданным настройкам в поле Период (1)
5	Скользящее окно	Инструмент графического выбора интервала для построения детализированного графика и расчета таблицы блокировок (11). Для перетаскивания скользящего окна зажмите ЛКМ в области окна и переместите в нужную часть графика. Для изменения временного диапазона потяните за границу скользящего окна, зажав ЛКМ
6	Легенда	Отображает соответствие цвета графика определенному параметру. При наведении курсора на параметр подсвечивает соответствующий график в окне отображения данных
7	Детальный график	Детальный график блокировок выбранной СУБД, где данные выводятся согласно выбранному диапазону скользящим окном (5) на обзорном графике (4). При установки метки на графике ЛКМ, в таблице блокировок (11) применяется фильтр Временная точка

В области Таблица блокировок (В) содержатся:

№ элемента	Название	Описание
8	Временная точка	Область фильтра, которая принимает значения, заданные на детальном графике (7)
9	Поле Поиск	Выполняет фильтрацию по ключевым параметрам в таблице «Блокировки»
10	Кнопка «»	При нажатии раскрывает таблицу блокировок (11) на весь экран
11	Таблица «Блокировки»	Отображает рейтинг SQL-запросов по нагрузке БД для выбранного времени выборки в поле Период и активной вкладки таблицы

Панель мониторинга «Отчеты»#

Внимание

Функция доступна только для СУБД Platform V Pangolin DB (PSQ) с pg_profile.

Суть pg_profile заключается в обработке накапливаемых статистических выборок, на основе которых строятся отчеты. Детальное описание приведено в документации Postgres Pro и Platform V Pangolin DB (документ «Описание расширений Platform V Pangolin DB» раздел «pg_profile. Сбор и анализ статистики производительности»).

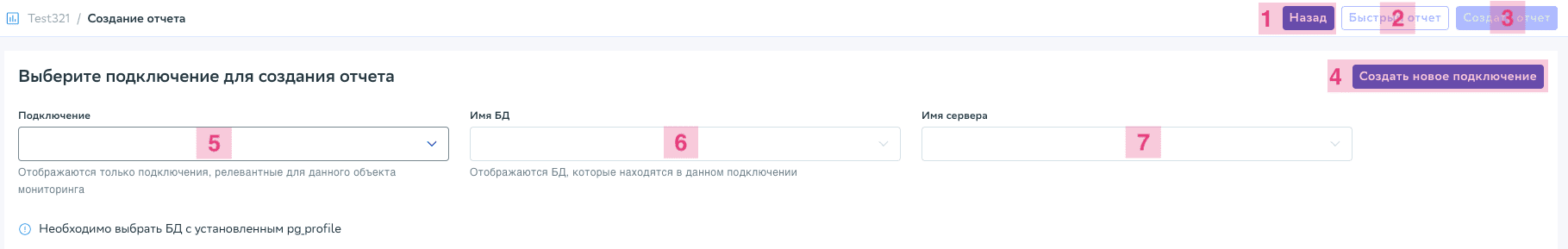

На рисунке представлен внешний вид вкладки Создание отчета:

Картинка формирования отчета

Краткое описание основных элементов:

№ элемента	Название	Описание
1	Кнопка Назад	Возвращает на вкладку панели мониторинга Активность сессии
2	Кнопка Быстрый отчет	Формирует отчет по последним двум выборкам и выводит его в новой вкладке браузера. Для активации кнопки выберите значения в полях Подключение (5), Имя БД (6) и Имя сервера (7)
3	Кнопка Создать отчет	Открывает рабочую область Создание отчета с предзаданными параметрами. Для активации кнопки выберите значения в полях Подключение (5), Имя БД (6) и Имя сервера (7)
4	Кнопка Создать новое подключение *	Открывает окно создания объекта управляемого кластера
5	Поле Подключение	Раскрывает список созданных кластеров в формате: <Имя СУБД> <Хост>:<Порт> (cluster - <Название кластера>)
6	Поле Имя БД	Раскрывает список БД, доступных для выбранного объекта в поле Подключение (5)
7	Поле Имя сервера	Раскрывает список серверов pg_profile. Поле появляется только после выбора объекта мониторинга с БД у которой есть сервер pg_profile, иначе появится ошибка Error: no pg_profile extension in the database

Примечание

* Кнопка активна для оператора с ролью ПОЛЬЗОВАТЕЛЬ SQL-РЕДАКТОРА.

При нажатии на кнопку Быстрый отчет (2) в рабочей области выведется сообщение Формирование отчета. Пожалуйста подождите после в правом нижнем углу отобразится информационное сообщение:

Ошибка при формировании отчета, при возникновении ошибки при создании отчета;
Отчет успешно сформирован, при успешном создании отчета.

При нажатии на кнопку Создать отчет (3) откроется рабочая соответствующая область, где можно выбрать вид отчета.

Создание отчета вида «Выборки»#

Отчет вида Выборки установлен по умолчанию.

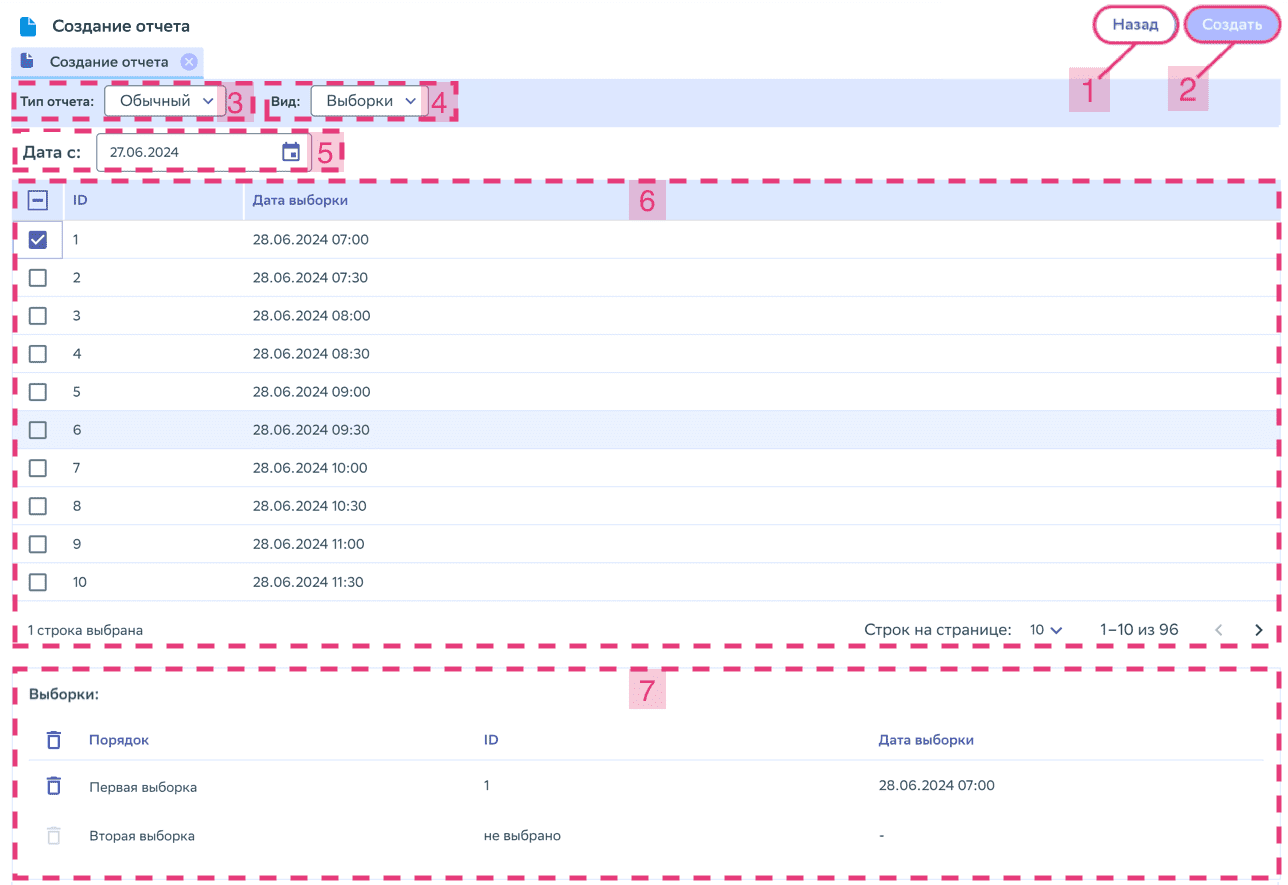

Картинка создания отчета вид "Выборки"

Краткое описание основных элементов:

№ элемента	Название	Описание
1	Кнопка Назад	Возвращает на вкладку Создание отчета
2	Кнопка Создать	Запускает формирование отчета по заданным параметрам. Для активации кнопки выберите значения в полях Тип отчета (3) и Вид (4)
3	Поле Тип отчета	Задает тип отчета: Обычный Дифференциальный
4	Поле Вид	Устанавливает вид отчета: Выборки Промежуток времени Базовые линии
5	Поле Дата с	Позволяет задать дату отображения данных
6	Таблица выборки данных	Позволяет задать необходимые выборки для формирования отчета
7	Таблица установленных выборок	Позволяет детально настроить выборку данных для формирования отчета. Для удаления данных из таблицы нажмите кнопку в нужной строке

Создание отчета вида «Промежуток времени»#

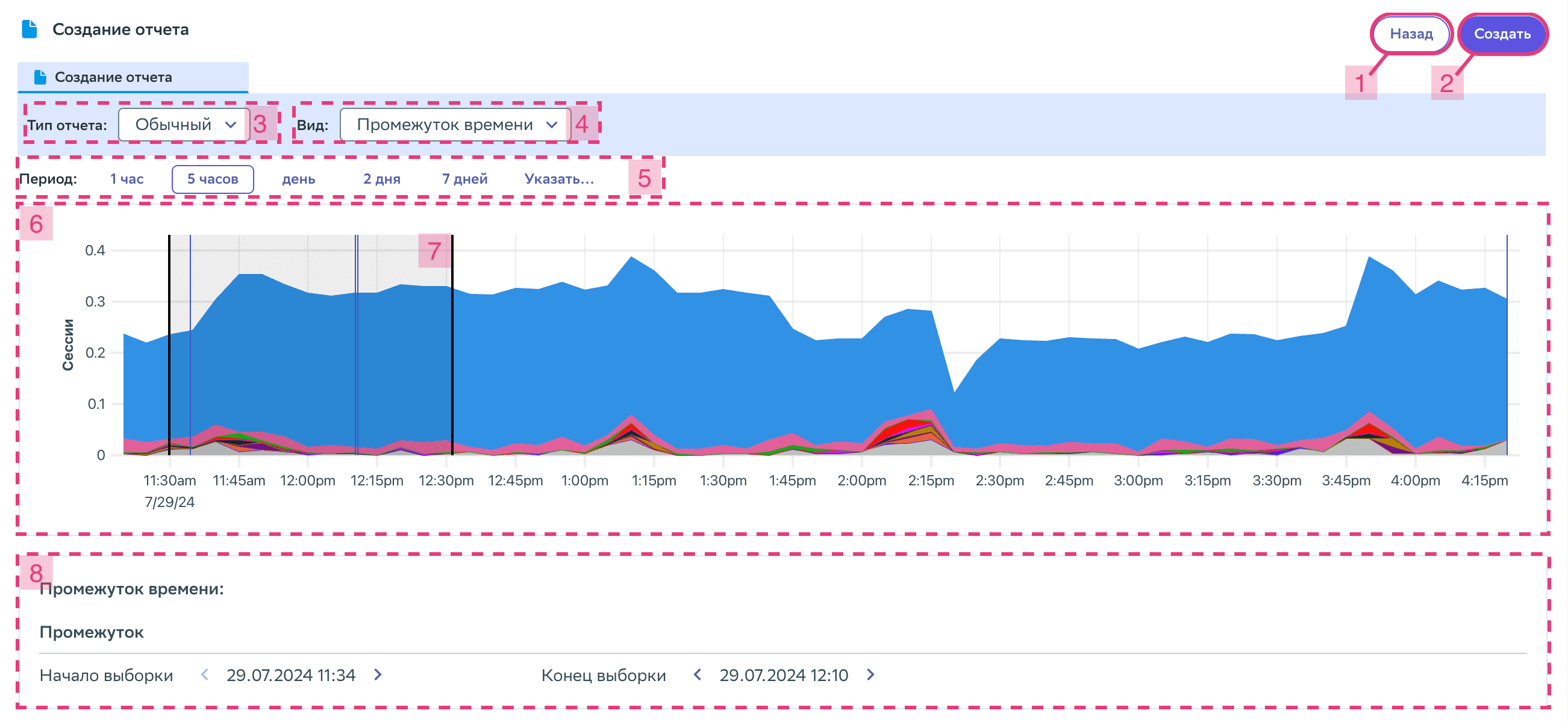

Картинка создания отчета вид "Промежуток времени"

Краткое описание основных элементов:

№ элемента	Название	Описание
5	Поле Период	Позволяет задать произвольный период отображения данных или выбрать из предложенных вариантов
6	График	Обзорный график истории активных сессий наблюдаемой СУБД. Построение происходит согласно заданным настройкам в поле Период (5). На графике вертикальными синими линиями обозначены доступные выборки
7	Скользящее окно	Инструмент графического выбора временного интервала. Для перетаскивания скользящего окна зажмите ЛКМ в области окна и переместите в нужную часть графика. Для изменения временного диапазона потяните за границу скользящего окна, зажав ЛКМ
8	Область определения промежутка времени	Позволяет установить границы временного интервала выборки

Примечание

Элементы интерфейса 1–4 описаны в таблице отчета вида Выборки.

Создание отчета вида «Базовые линии»#

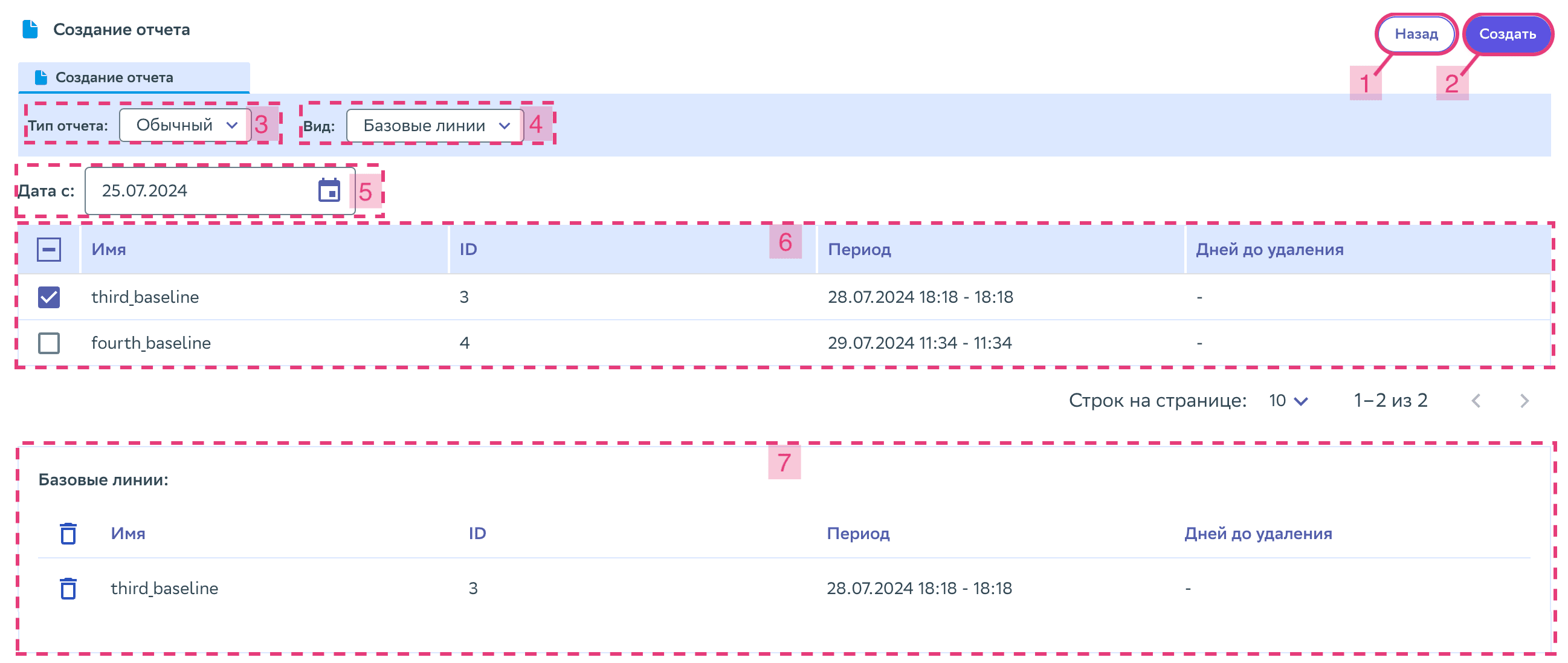

Картинка создания отчета вид "Базовые линии"

Краткое описание основных элементов:

№ элемента	Название	Описание
6	Таблица базовых линий	Позволяет задать необходимые базовые линии для формирования отчета
7	Таблица установленных базовых линий	Выводит детальную информацию по заданным базовым линиям. Для удаления данных из таблицы нажмите кнопку в нужной строке

Примечание

Элементы интерфейса 1–5 описаны в таблице отчета вида Выборки.

Для удобства навигации в таблицах Выборки и Базовые линии предусмотрены следующие управляющие элементы:

Наименование	Описание
/	Кнопки перехода на следующую/предыдущую страницу
	Информация об отображаемом и общем количестве строк
	Выбор значения количества строк из раскрывающегося списка

Примечание

Для дифференциального отчета (в поле Тип отчета выбран соответствующий параметр) часть элементов интерфейса дублируются без изменения функциональности.
