Администрирование через пользовательский интерфейс консоли управления#

• создание нового проекта;

• создание нового соединения;

• редактирование соединения;

• устранение последствий ошибок репликации;

• перезапуск графа репликации с позиции с помощью вспомогательной таблицы;

• настройка репликации из нескольких источников в один приемник с помощью вспомогательной таблицы;

• поиск воркера после прерывания репликации;

• принудительный перезапуск модуля;

• отключение КВР.

Предусловия#

В основе архитектуры приложения GraDeLy клиент-серверная реализация. Такая поставка требует развертывания основных компонентов:

1. Модулей репликации (воркеров) – приложений, непосредственно выполняющих репликацию данных.

2. Консоли управления – приложения, состоящего в свою очередь из:

   • основного модуля backend (реализующего API взаимодействия с модулями репликации);

   • графического интерфейса пользователя;

   • базы данных (БД) для централизованного хранения конфигураций.

Консоль управления имеет ролевую модель, позволяющую настроить наборы полномочий пользователей. В основе модели полномочия доступа к API управления, которые группируются в роли, назначаемые фактическим пользователям системы.

При настройке ролей администратору рекомендуется руководствоваться принципом наименьших привилегий, чтобы избежать несанкционированного доступа к ресурсам.

Для настройки подключения к БД хранения конфигураций укажите соответствующие опции в файле application.yml.

Для работы с БД через PgBouncer в URL для подключения укажите не порт БД, а порт PgBouncer.

Новый проект#

Для начала работы с компонентом при установке GraDeLy создайте хотя бы один проект.

Создавать проекты может администратор с ролью PROJECT_CREATOR.

Для создания нового проекта:

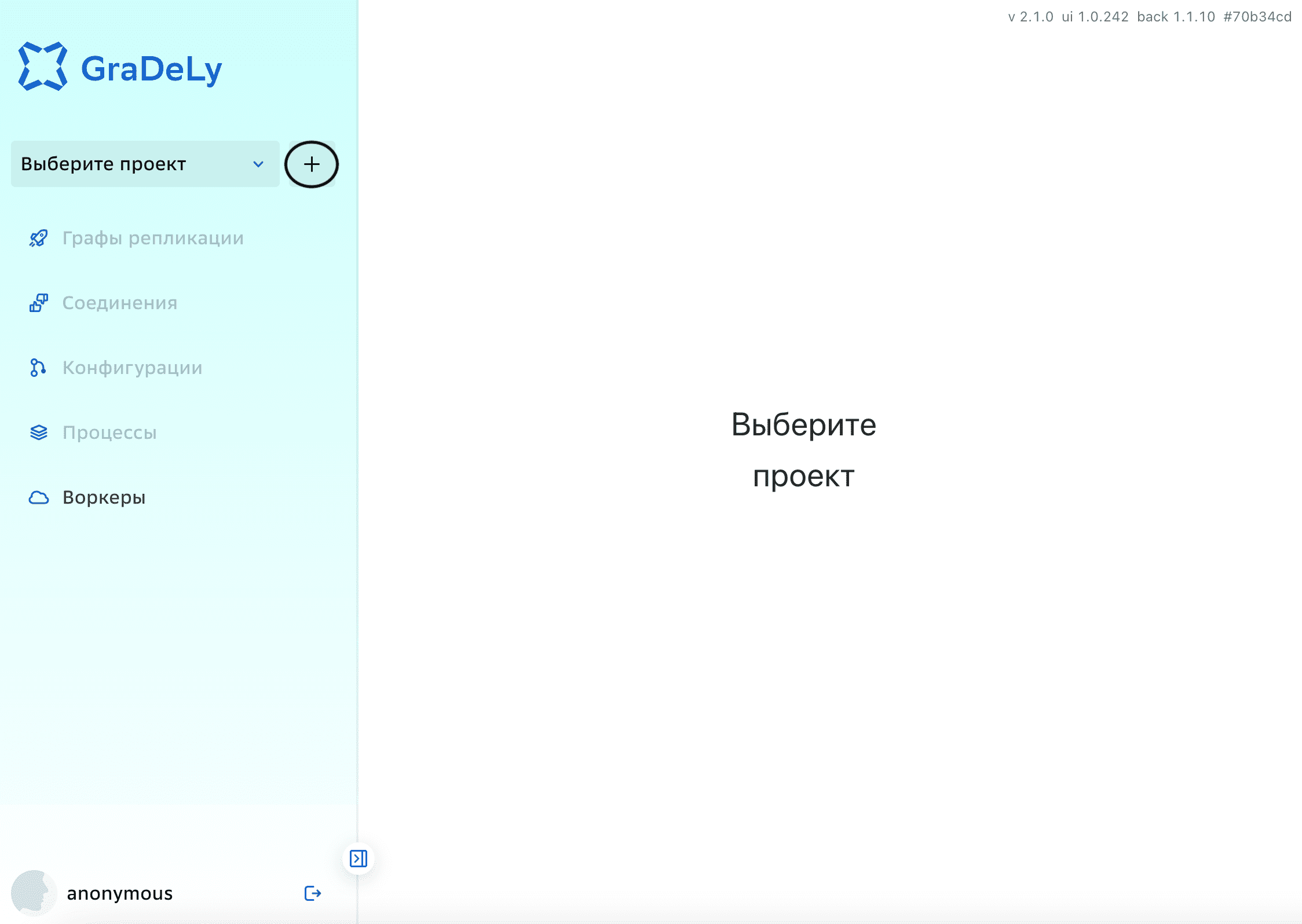

1. Нажмите значок рядом с полем Выберите проект.

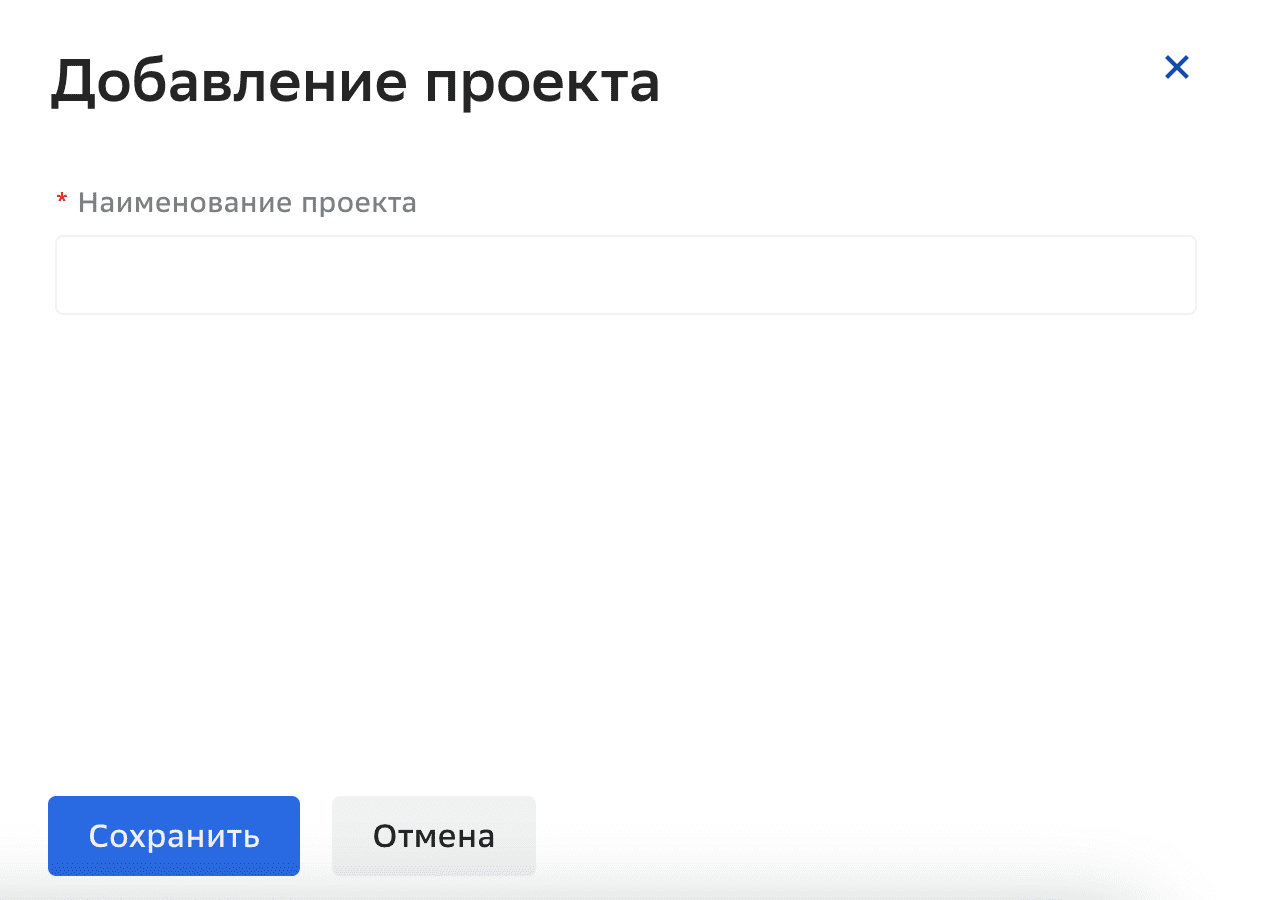

2. Введите название проекта в открывшемся окне Добавление проекта и нажмите Сохранить.



Для редактирования проекта:

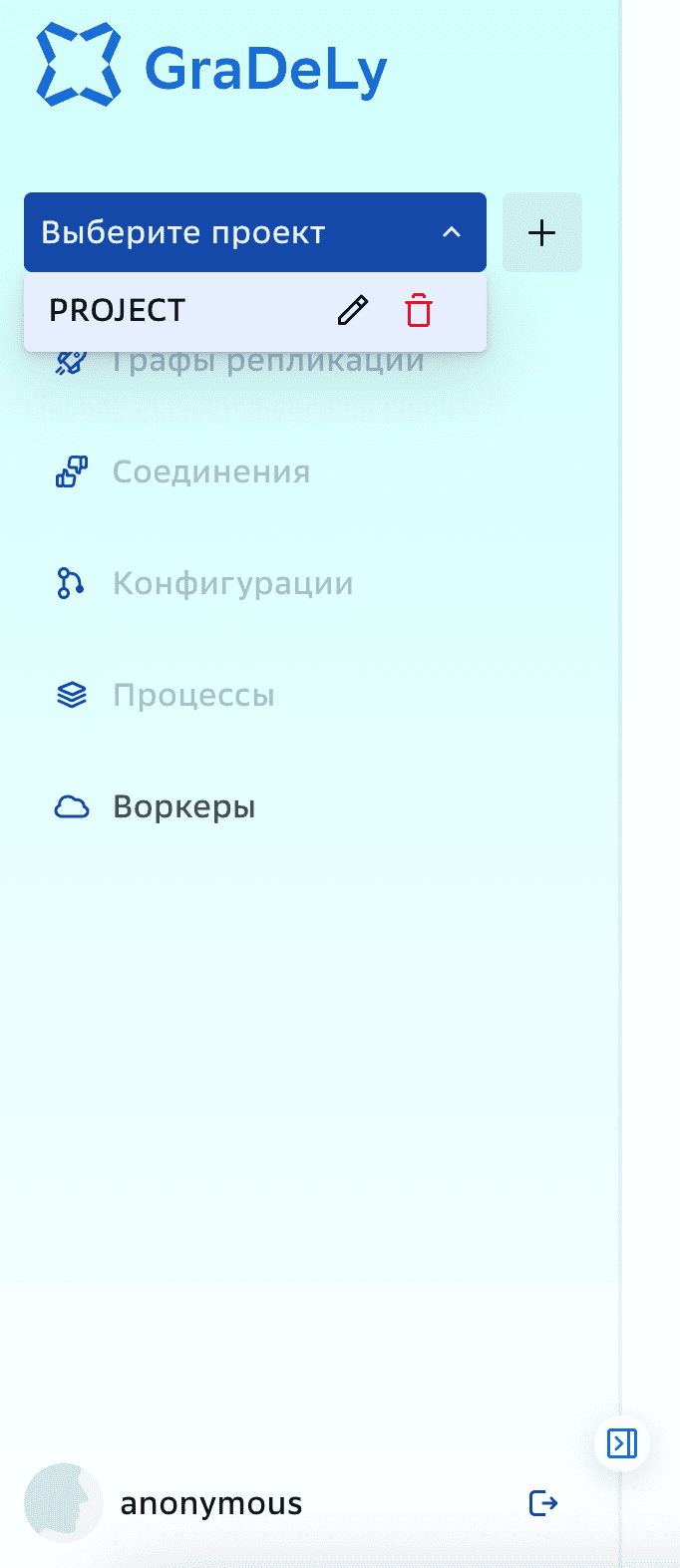

1. Нажмите на раскрывающийся список проектов в левой панели GraDeLy рядом с полем Выберите проект.

2. Выберите проект для редактирования и нажмите значок рядом с названием проекта.

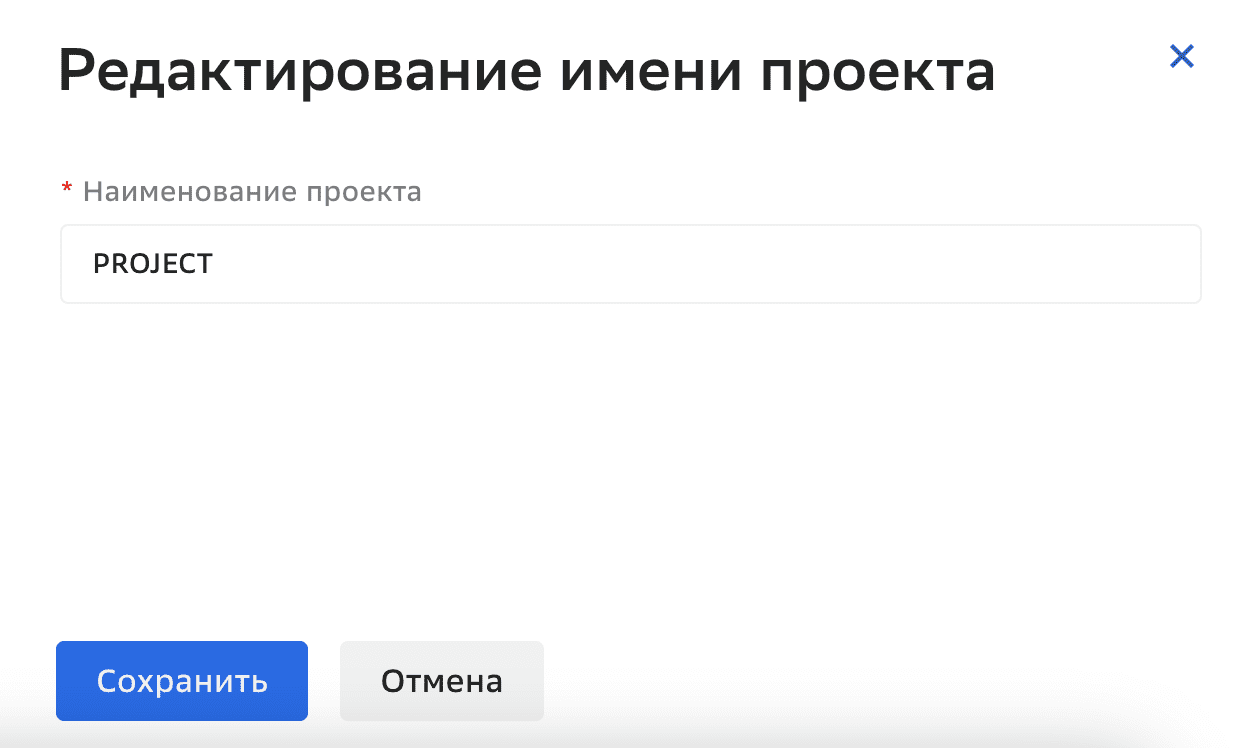

3. Отредактируйте название проекта в открывшемся окне Редактирование имени проекта.



4. Нажмите Сохранить.

5. Убедитесь, что администратор СУДИР удалил роли переименованного проекта и назначил пользователям новые роли.

   После переименования проекта прежде действовавшие в нем роли перешли в статус ARCHIVE и автоматически создались новые роли в статусе ACTIVE.

Для удаление проекта:

Удалить можно только пустой проект: без созданных графов, соединений, конфигураций. Если проект содержит граф, соединения, конфигурации, сначала удалите их, потом сам проект.

1. Нажмите на раскрывающийся список проектов в левой панели GraDeLy рядом с полем Выберите проект.

2. Выберите проект для удаления и нажмите значок рядом с названием проекта.

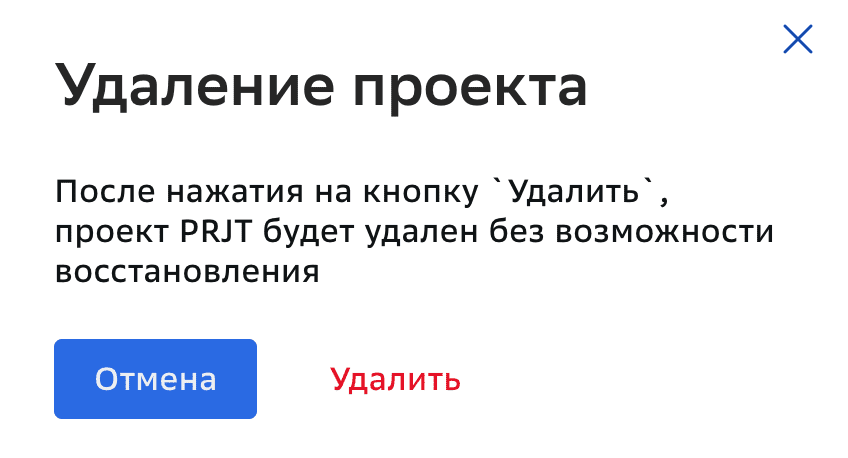

3. Нажмите Удалить в открывшемся окне предупреждения.



4. Убедитесь, что администратор СУДИР удалил роли уже удаленного проекта согласно документации СУДИР.

   После удаления проекта эти роли перешли в статус ARCHIVE.

Новое соединение#

Создание нового соединения и настройка параметров соединений с БД или Kafka выполняется на вкладке Соединения.

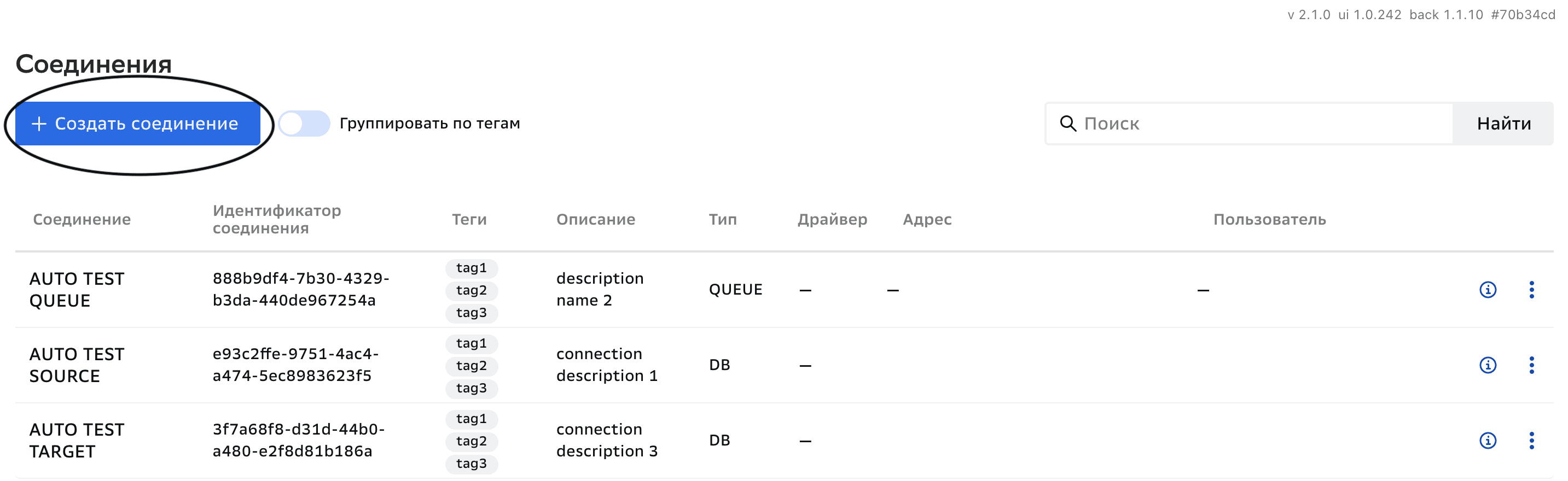

Для этого авторизуйтесь в приложении, откройте вкладку Соединения и нажмите Создать соединение над списком всех соединений.

.

Для каждого из используемых соединений заполните набор обязательных параметров:

               name:         Человекочитаемое имя
               type:         Из списка [DB, QUEUE]
               driver:       Используемый драйвер
               url:          Строка соединения
               credentials:  Информация для идентификации пользователя
                  user:
                  password:

В Kafka максимальный размер отправляемых сообщений на производителе (Producer) по умолчанию 1 МБ, для отправки сообщений > 1 МБ, вставьте в опциях соединения Kafka параметр max.request.size = {ваше_значение_в_байтах}.

Более подробно настройка создаваемых соединений описана в Руководстве пользователя интерфейса консоли управления.

Редактирование соединения#

1. Для редактирования соединения нажмите значок рядом с названием соединения и выберите Редактировать в открывшемся меню.

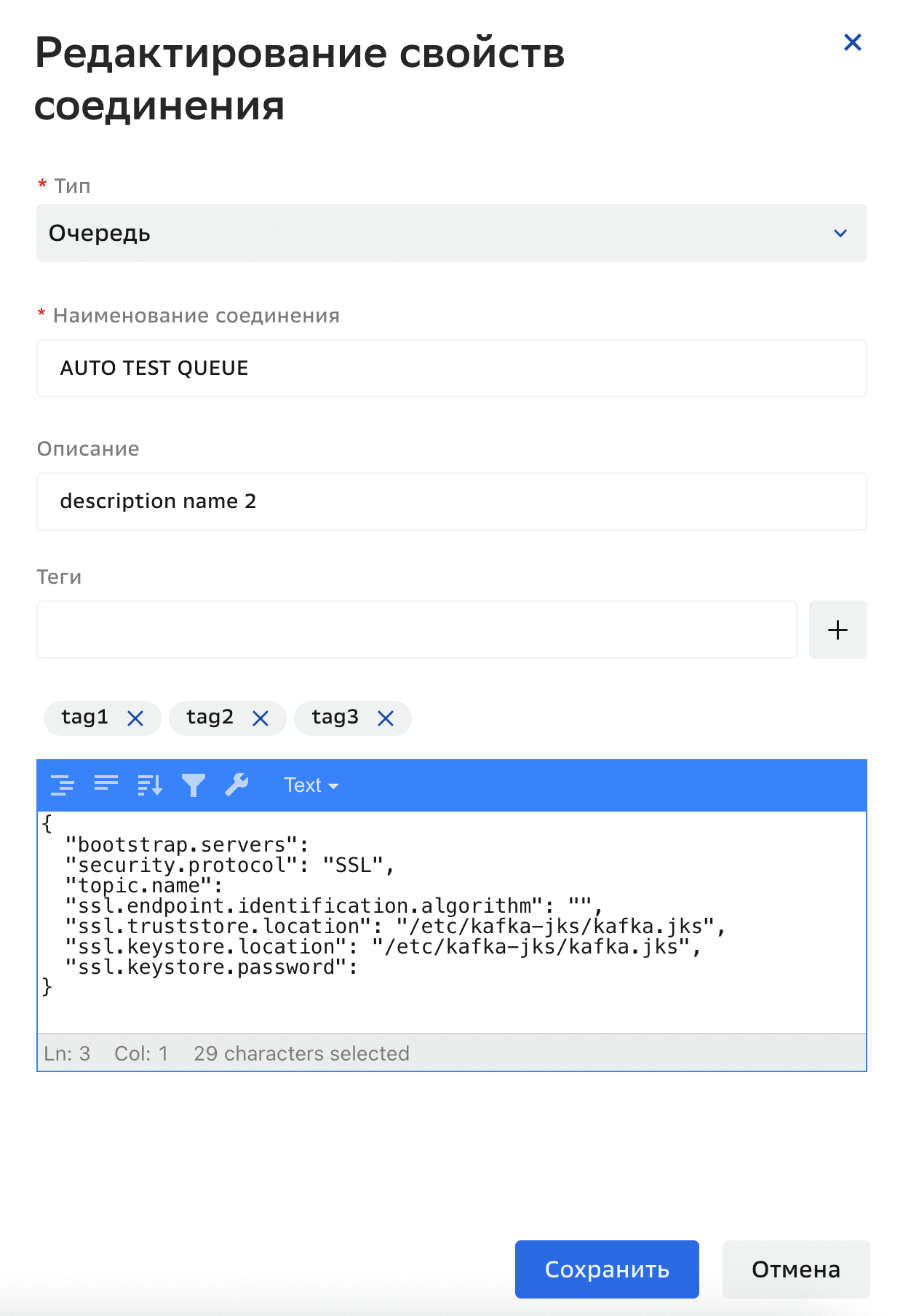

2. Поправьте нужные поля в открывшемся окне Редактирование свойств соединения:

   .

Более подробно настройка создаваемых соединений описана в Руководстве пользователя интерфейса консоли управления.

Устранение последствий ошибок репликации#

В сценарии, где в качестве действия при ошибке задано ABORT#

Устраните фактор ошибки и повторно запустите репликацию.

В сценарии, где в качестве действия при ошибке задано RETRY#

Действий со стороны администратора не требуется. Воркер пробует выполнить операцию до исчезновения фактора ошибки. Возможно применение конфигурации с задержкой для избегания зацикливания (подробнее в документе «Руководство пользователя интерфейса консоли управления», раздел «Использование приложения оператором» → «Настройка стратегии поведения при ошибках репликации»).

В сценарии, где в качестве действия при ошибке задано CONTINUE#

Воркер записывает информацию в таблицу или в топик Kafka и продолжает работу.

Для обработки записей об ошибке:

1. Просмотрите записи об ошибке в топике Kafka или буферной таблице GraDeLy в базе приемника.

2. Исправьте данные, которых коснулась ошибка, в системе-получателе (например, примените потерянные обновления структуры, записей).

3. Очистите записи об ошибке в топике или таблице или отметьте эти записи как обработанные.

Перезапуск графа репликации с позиции с помощью вспомогательной таблицы#

Для перезапуска графа репликации с позиции GraDeLy использует собственный идентификатор транзакций GraDeLyID. Идентификатор записывается в Kafka в столбцы key и value, в столбец trx_id вспомогательной таблицы, если создана и участвует в репликации.

Чтобы гарантировать корректный перезапуск модуля GraDeLy, в базе данных создается вспомогательная таблица $GRADELY_APPLY_POSITION$, содержащая GraDeLyID, идентификатор последней примененной транзакции. Таблица содержит единственную строку уникального SourceID, значение в которой обновляется после каждой выполненной транзакции.

Столбцы таблицы:

• thread_id — идентификатор строки;

• source_id — идентификатор строки и БД источника (первичный ключ), с которого пришла транзакция;

• trx_id — идентификатор транзакции GraDeLyID;

• internal_id — идентификатор, формируемый источником: в PostgreSQL это lsn, в Oracle — CommitSCN.

Как создать вспомогательную таблицу описано в «Руководстве по установке», разделе «Установка» → «Порядок установки», пункт 12.

Для перезапуска графа с GraDeLyID из вспомогательной таблицы:

1. Откройте на стенде вкладку Соединения.

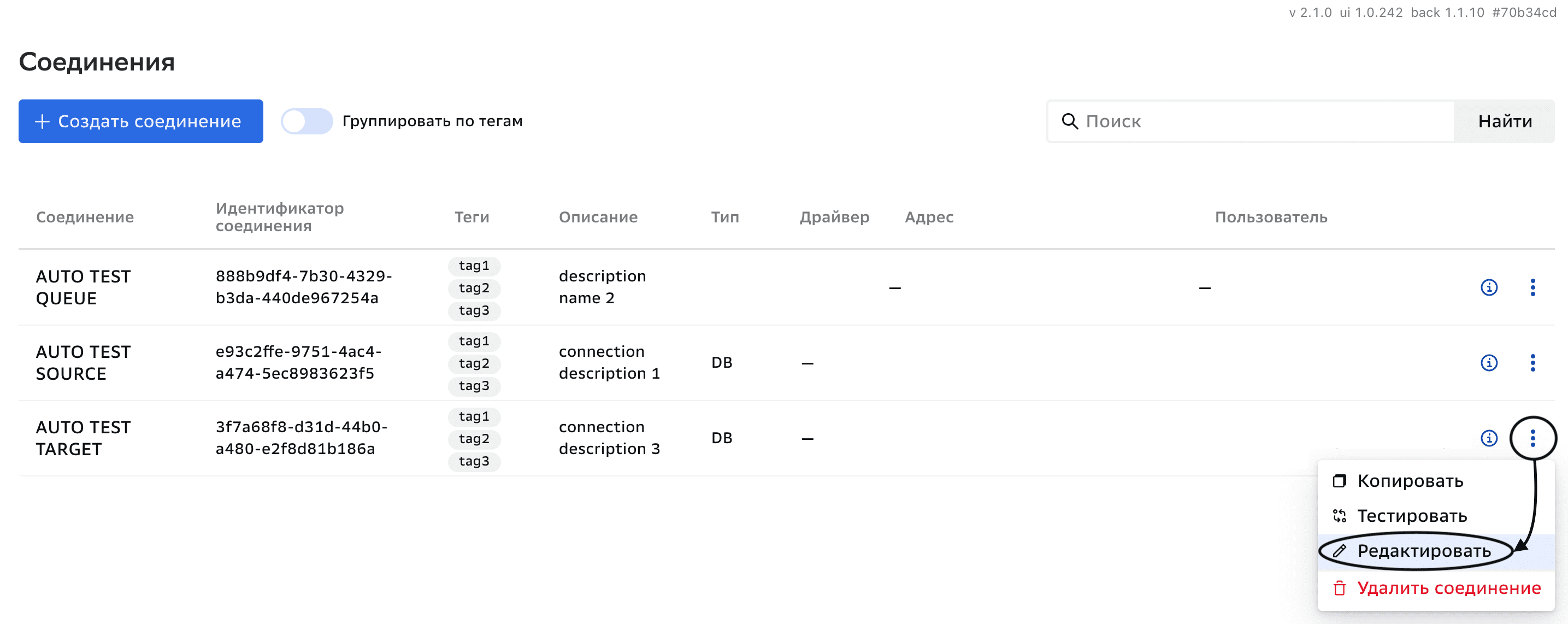

2. Выберите соединение Target и нажмите значок рядом с названием соединения и выберите Редактировать в открывшемся меню.

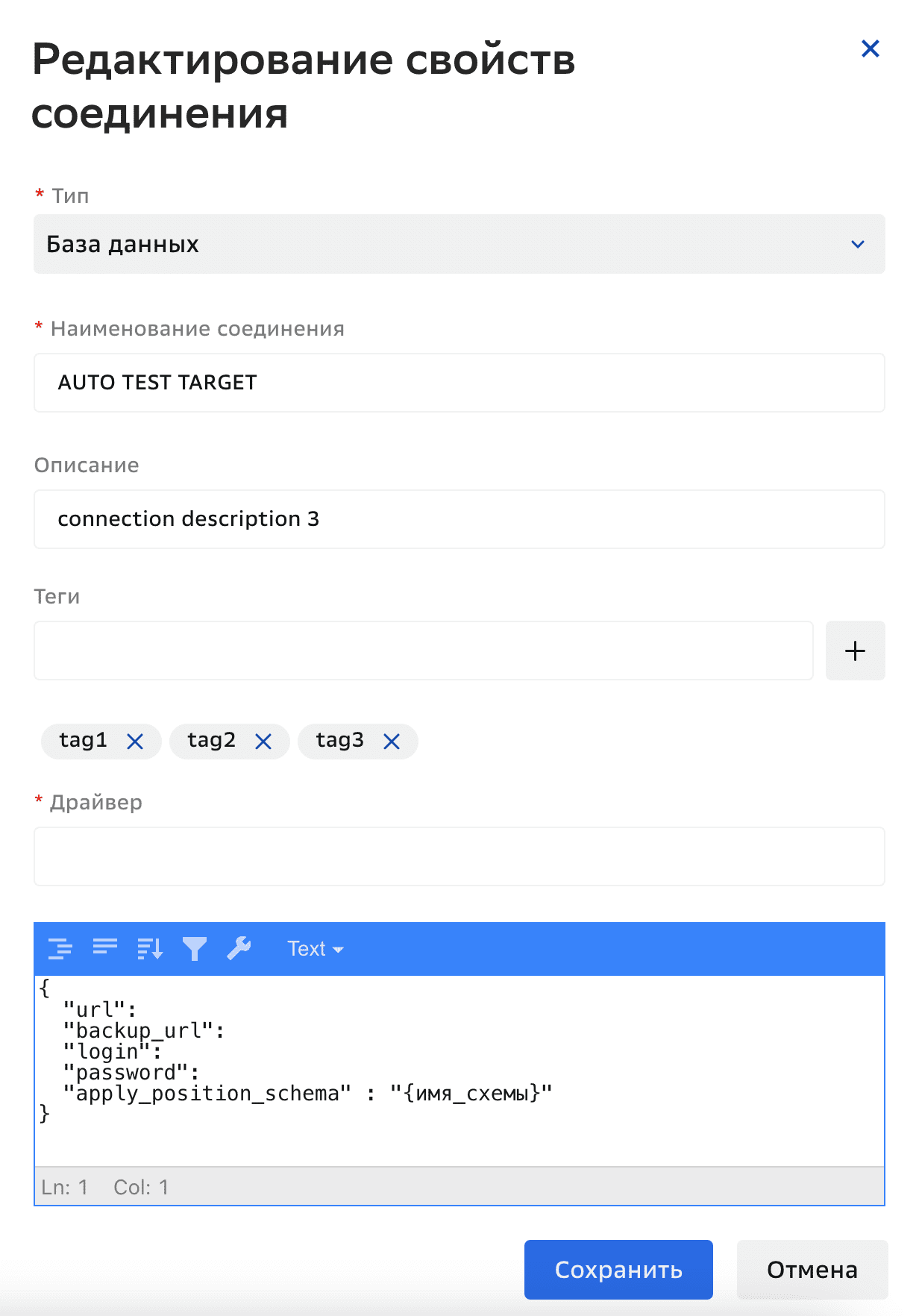

3. Пропишите "apply_position_schema" : "{имя_схемы}" в поле Опции в открывшемся окне Редактирование свойств соединения.



   Если не указать имя схемы, содержащей вспомогательную таблицу, воркер применителя будет искать вспомогательную таблицу в схеме с именем public.

   Если вспомогательная таблица находится в схеме с именем public, имя схемы в поле Опции можно не прописывать. Если вспомогательная таблица в схеме с другим именем и в поле Опции имя этой схемы не указано, воркер применителя не найдет вспомогательную таблицу, и участвовать в репликации таблица не будет.

4. Нажмите Сохранить.

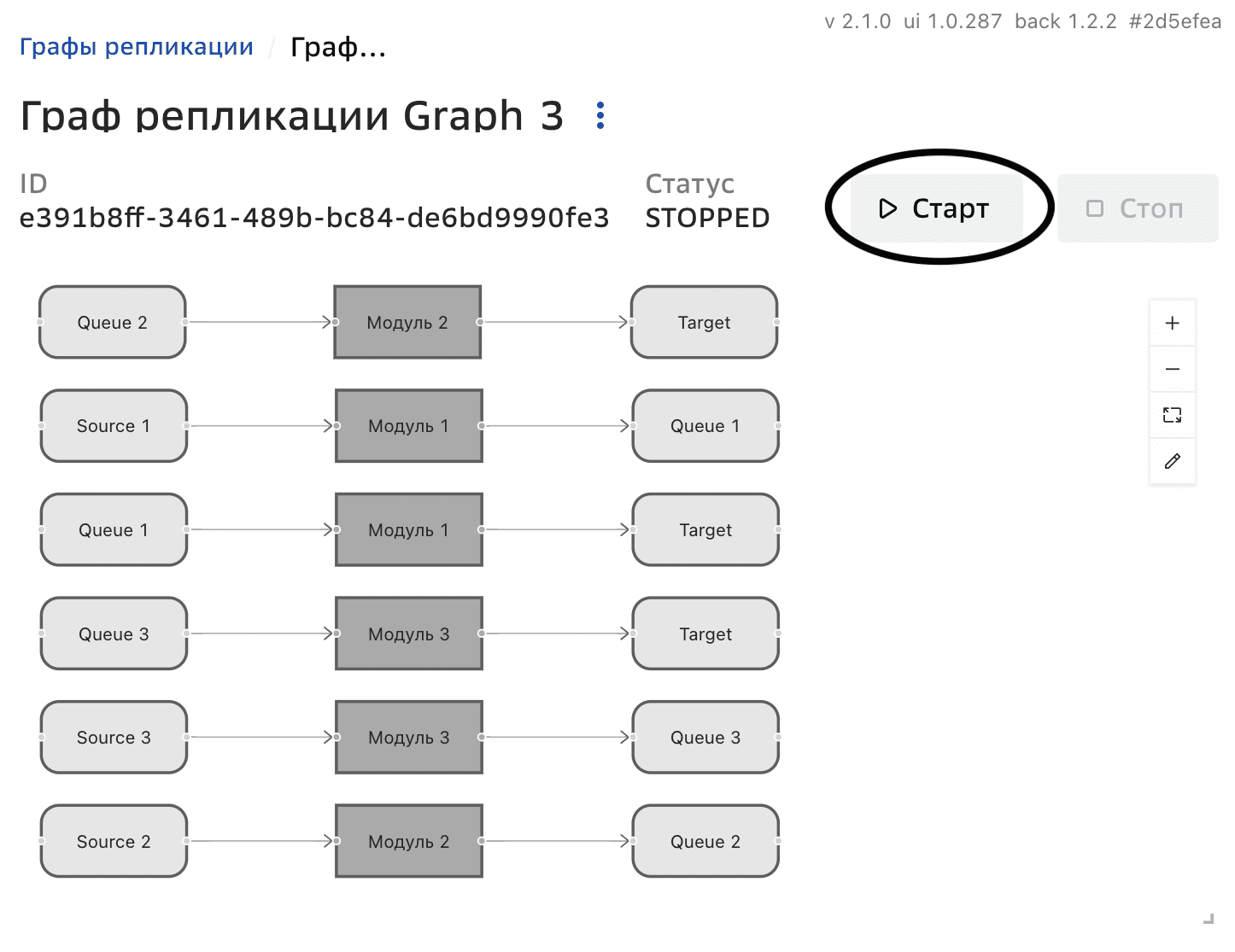

5. Откройте вкладку Графы репликации и запустите граф.

   Теперь GraDeLyID, идентификатор последней примененной транзакции, записывается во вспомогательную таблицу.

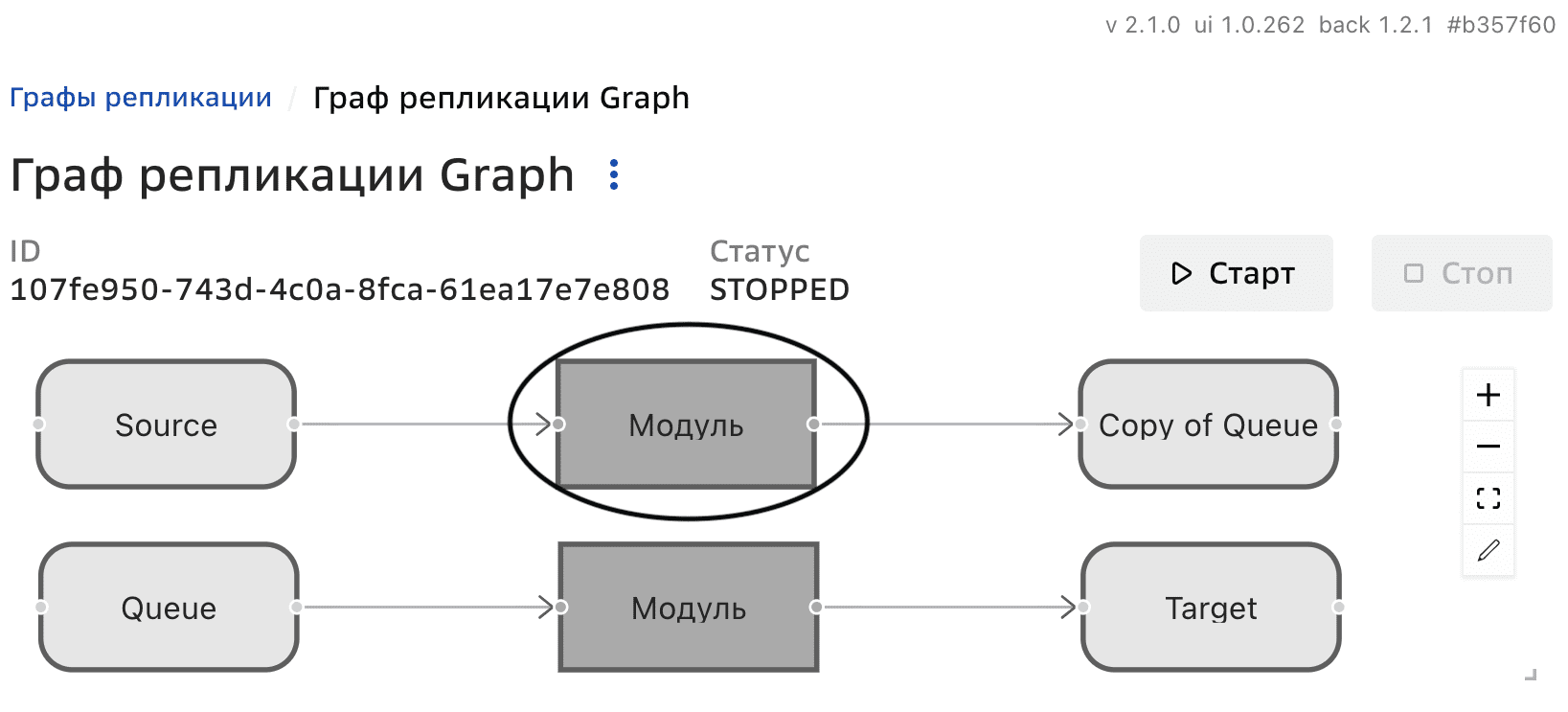

6. Для перезапуска графа после остановки выберите модуль применителя на схеме графа, который нужно перезапустить.

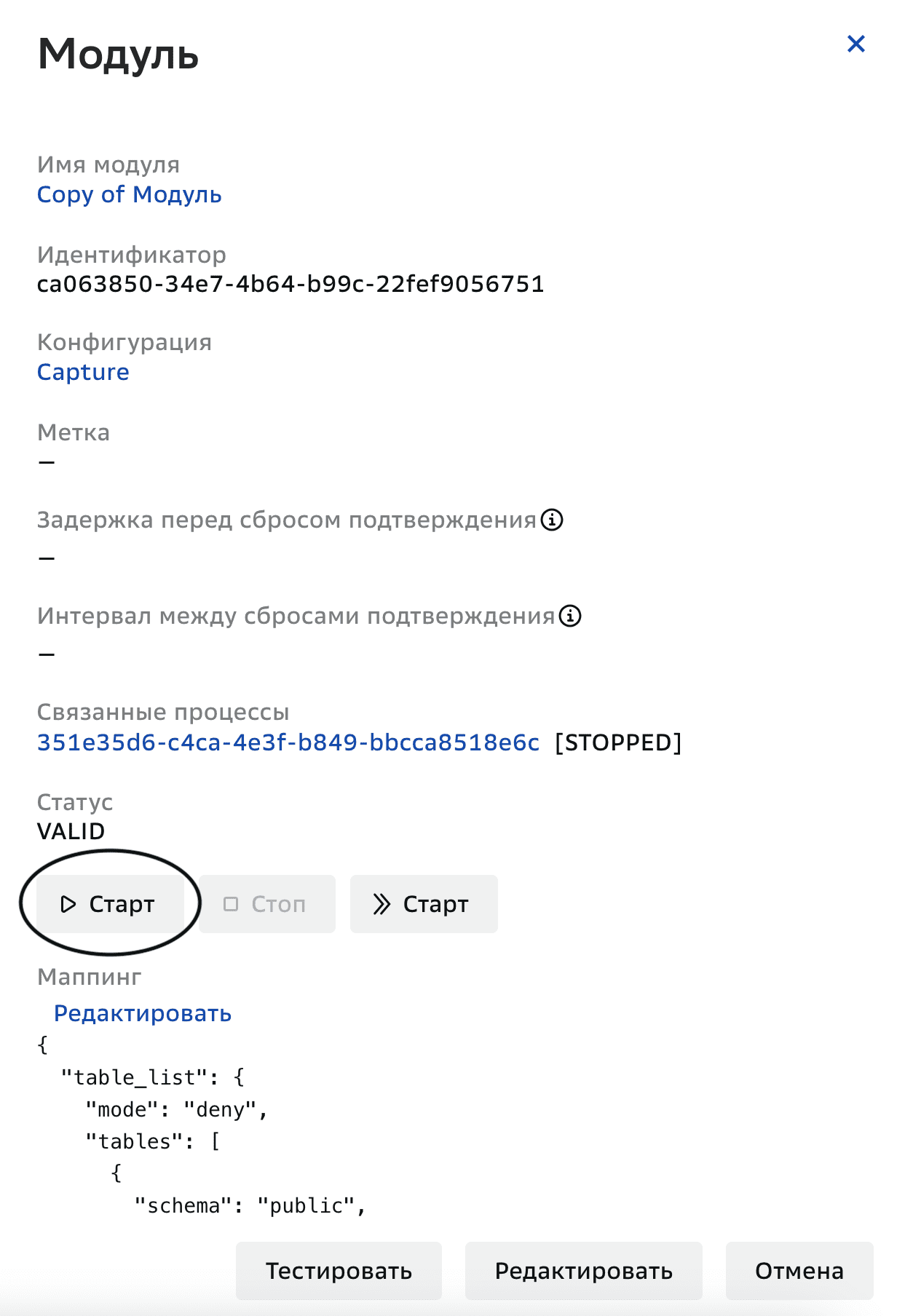

7. Нажмите в открывшемся окне Модуль.



   Репликация запустится с последнего записанного в вспомогательную таблицу значения GraDeLyID + 1.

Настройка репликации из нескольких источников в один приемник с помощью вспомогательной таблицы#

Для репликации данных из нескольких источников в один приемник GraDeLy использует вспомогательную таблицу $GRADELY_APPLY_POSITION$ (ее структура описана выше).

При репликации из нескольких источников количество строк таблицы будет определяться количеством источников транзакции и количеством модулей Applier в каждом потоке (если в репликации участвует один модуль Applier, то thread_id=0).

Таким образом, для определения места начала репликации GraDeLy ориентируется на source_id, указывающий строку и БД-источник, и trx_id, содержащий идентификатор транзакции GraDeLyID.

Если в таблице есть запись с идентификаторами source_id и trx_id, то модуль Applier начинает применение изменений из trail-файла с GraDeLyID (поле trx_id)+1.

При каждом применении транзакции на БД приемнике выполняется команда обновления таблицы:

```
update "$GRADELY_APPLY_POSITION$" set trx_id = ?, internal_id = ? where source_id = ? and thread_id=0
```

Изменение направления репликации#

В случае переключения БД-лидера (switchover), идентификатором источника будет выступать новая БД.

При таком сценарии модуль APPLIER добавляет новую строку во вспомогательную таблицу, а в старой строке обновляет поле trx_id=-1, чтобы показать, что из этого источника применение прекращено.

Для запуска репликации из нескольких источников в один приемник:#

1. Убедитесь, что у вас создана вспомогательная таблица $GRADELY_APPLY_POSITION$. Как создать вспомогательную таблицу описано в «Руководстве по установке», разделе «Установка» → «Порядок установки», пункт 12.

2. Создайте на сервере-источнике слот публикации и публикацию для каждого источника:

   SELECT * FROM pg_create_logical_replication_slot('{имя слота}', 'pgoutput');
   CREATE PUBLICATION for table {имя_публикации}`


3. Создайте соединения для каждой БД-источника, указав для каждого соединения слот и публикацию из пункта 2.

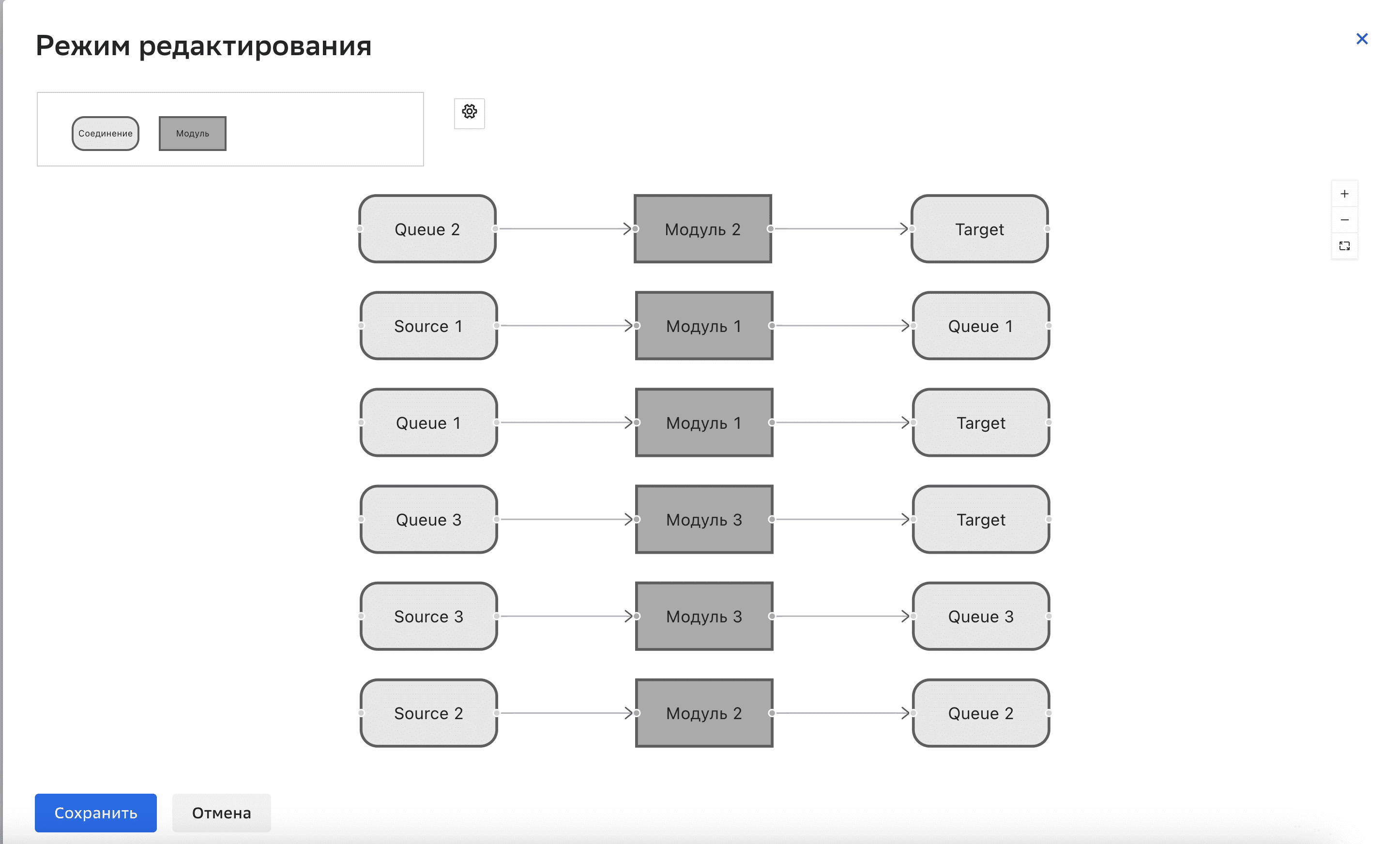

4. Создайте граф репликации с несколькими источниками, модулями Capture, Kafka, модулями Applier и одним приемником.



5. Запустите граф репликации.



Поиск воркера после прерывания репликации#

Если репликация прервалась, для проверки статуса воркера, привязанного к процессу:

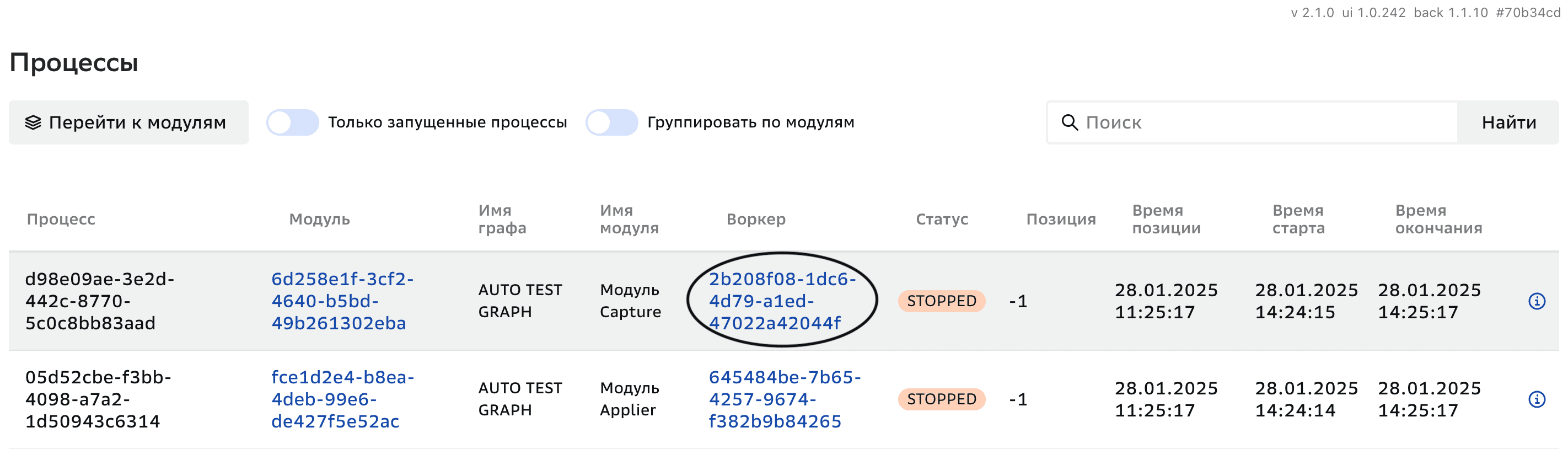

Выберите процесс во вкладке Процессы и нажмите на ID воркера в строке процесса.

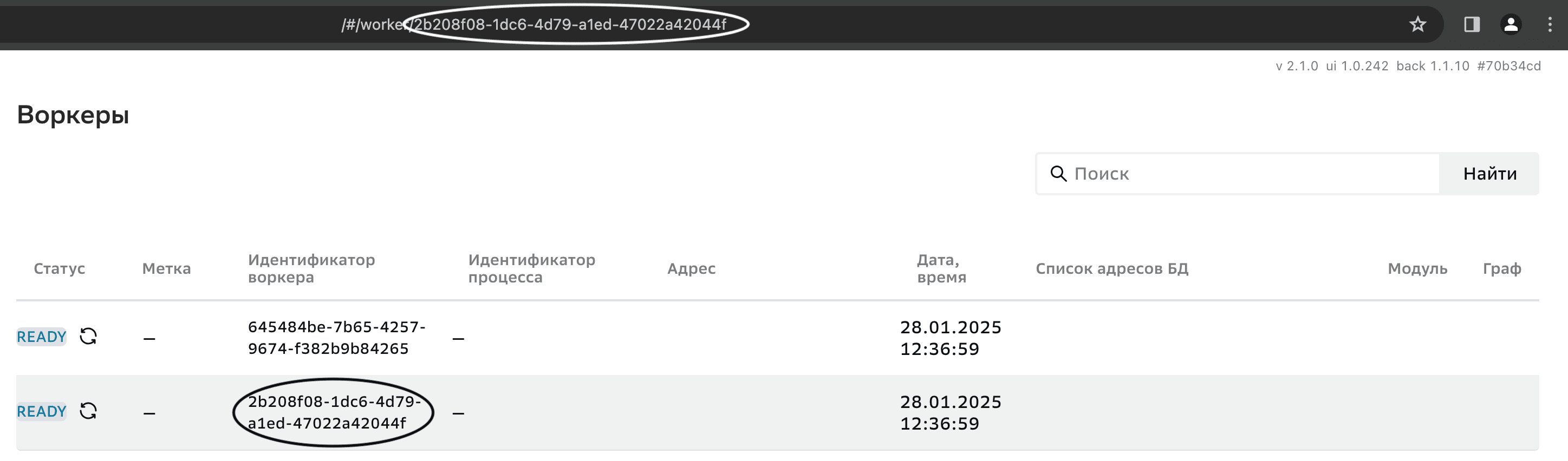

Откроется список воркеров на вкладке Воркеры. Привязанный к выбранному процессу воркер будет подсвечен. ID воркера будет отображаться в столбце Идентификатор воркера и url страницы.

Принудительный перезапуск модуля#

При остановке репликации из-за отказа БД источника для принудительного перезапуска модуля:

Модуль Capture переключится на доступную БД, из которой он будет брать изменения и направлять их в Queue.

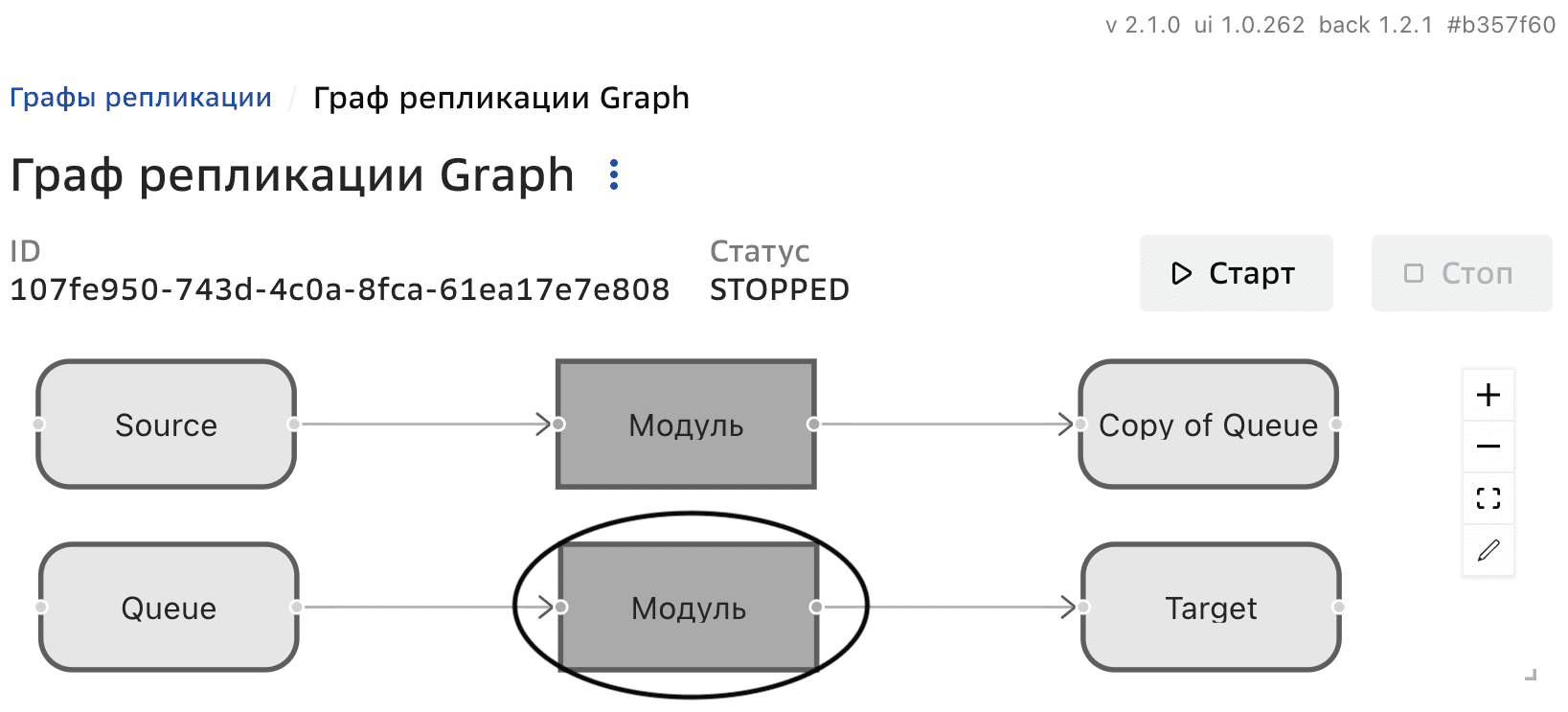

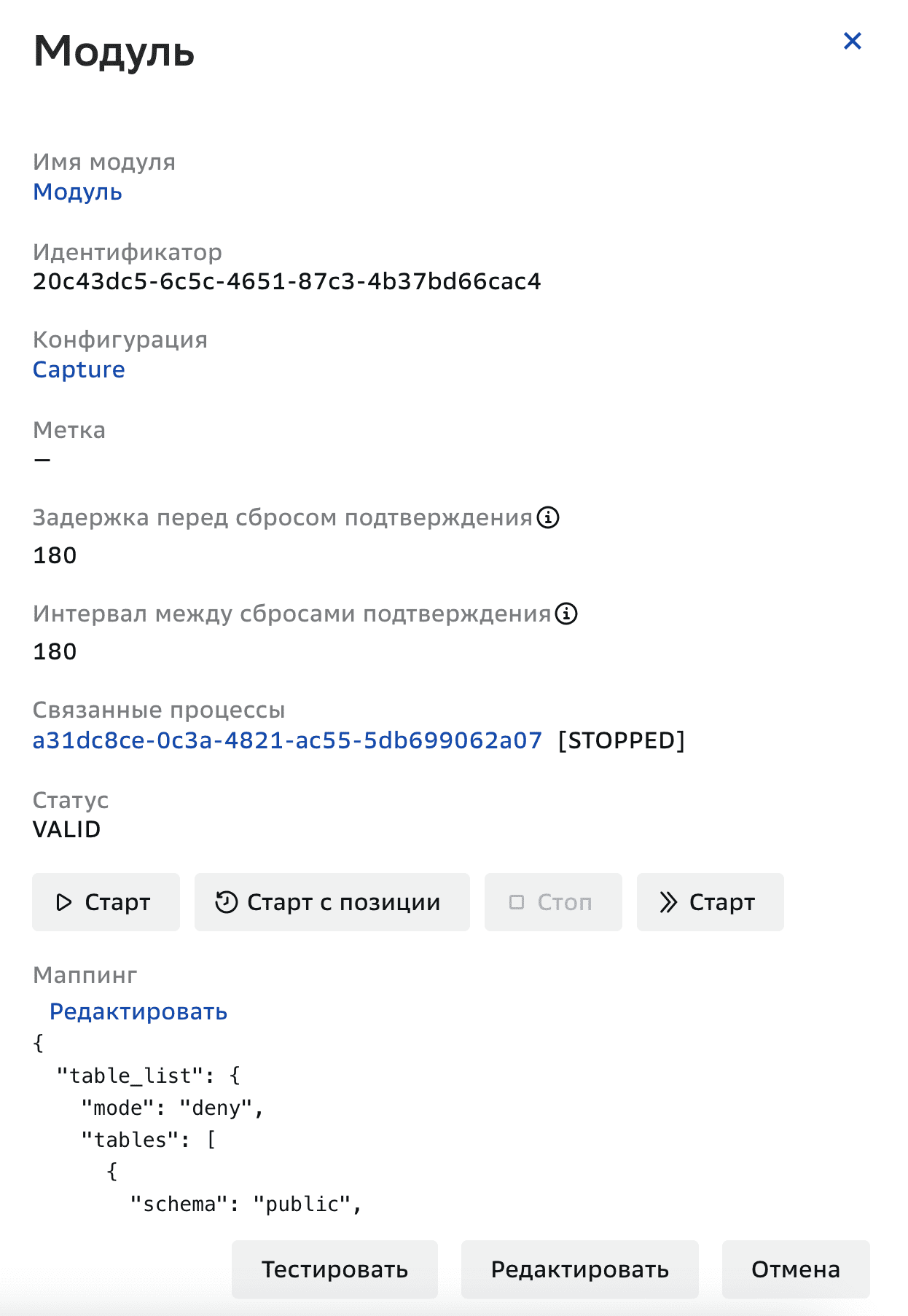

1. Нажмите модуль на графе.



2. Нажмите в открывшемся окне Модуль.



Смена порядка транзакций#

GraDeLy оптимизирует порядок транзакций за счет функции reorder. Благодаря ей можно менять порядок команд INSERT, UPDATE, DELETE и объединять их в prepared statements. Смена порядка транзакций повышает скорость записи на 30-50%.

Для использования функции reorder должны быть установлены отложенные ограничения (deferred constraints).

Чтобы включить оптимизацию последовательности транзакций:

По умолчанию "reorder": false, что значит: транзакции идут в том порядке, в котором они были сделаны.

1. Нажмите модуль на графе.

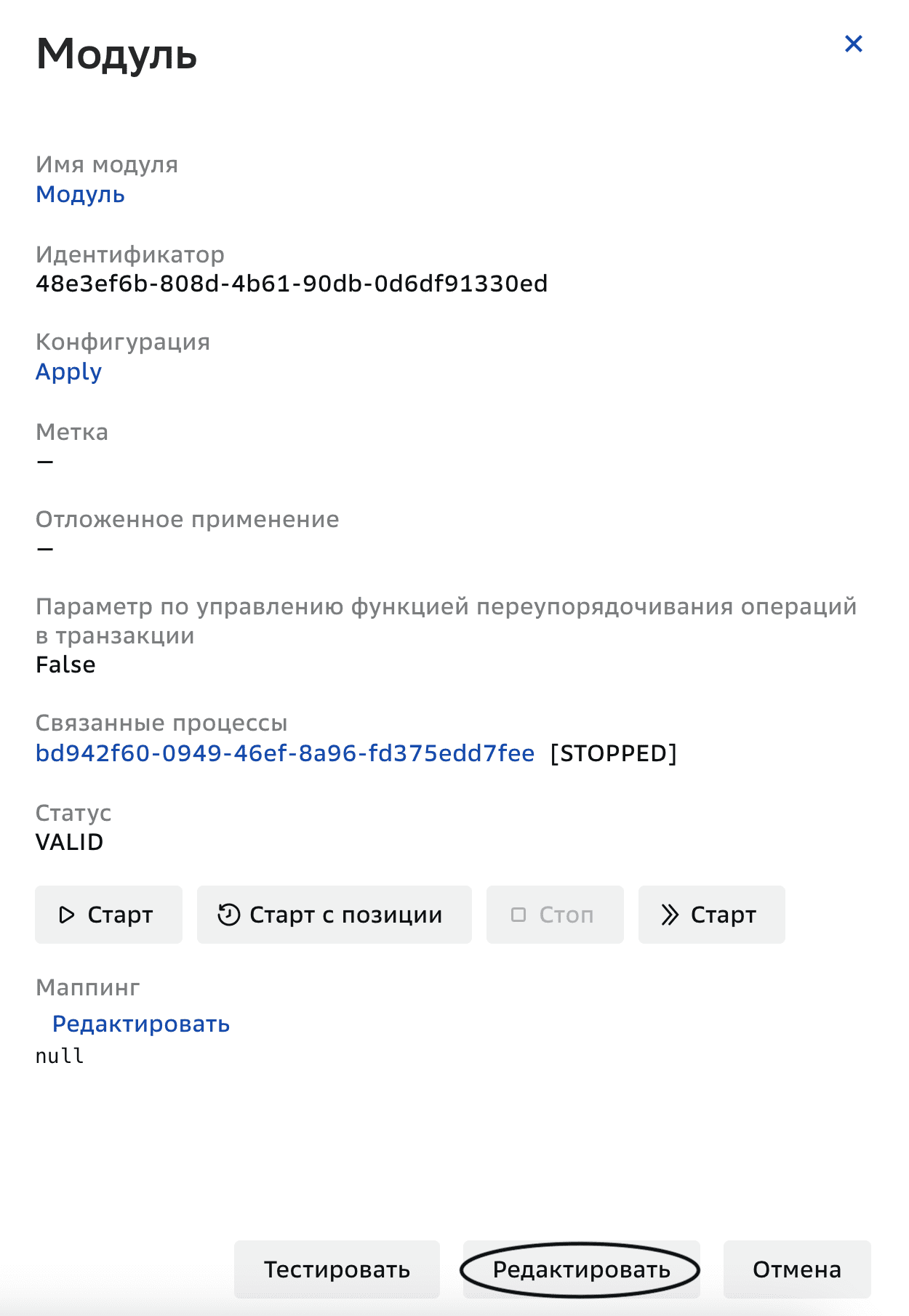

2. Нажмите Редактировать в открывшемся окне Модуль.

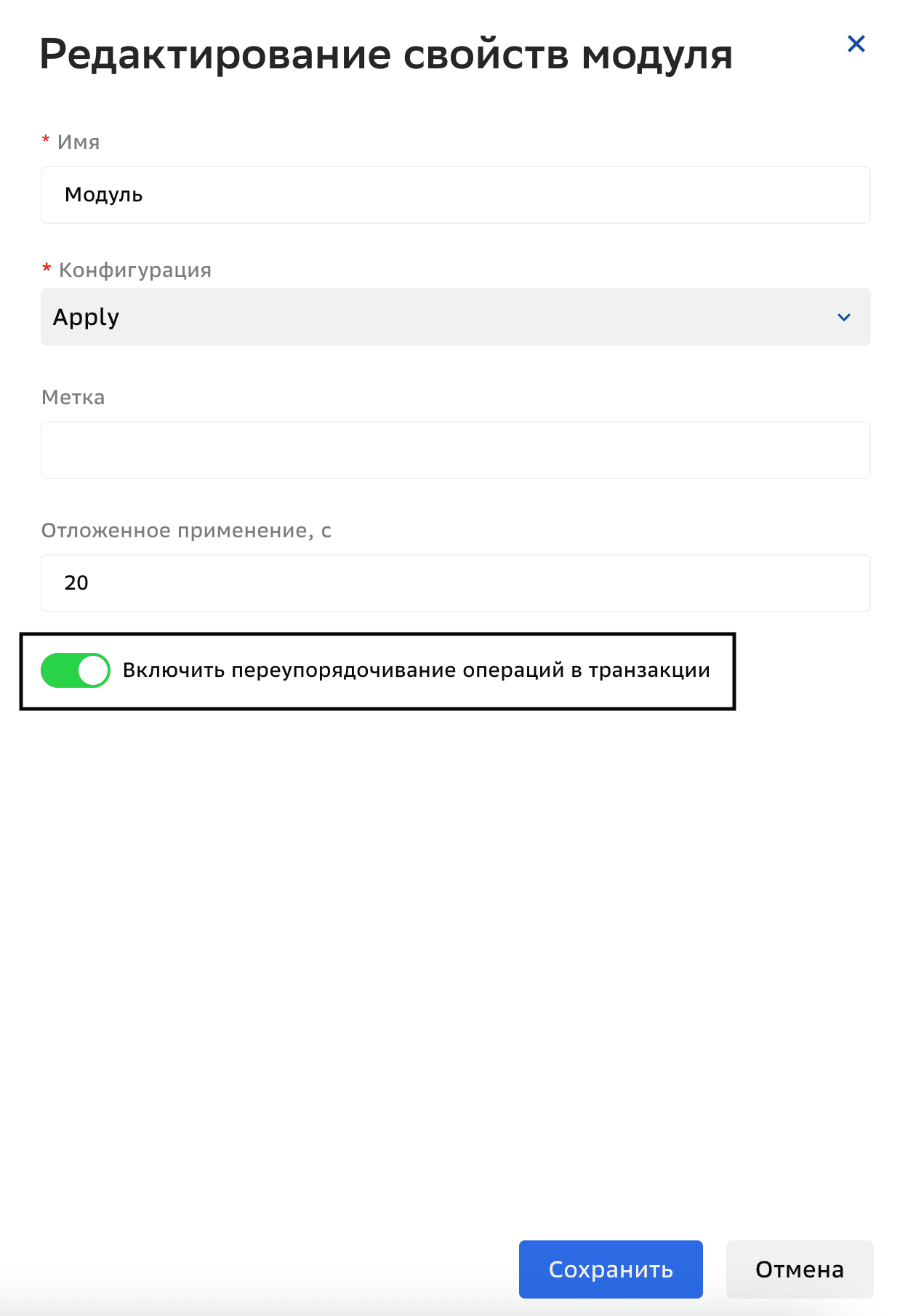

3. Включите переупорядочивание операций в транзакции для оптимизации последовательности транзакций. Смена порядка транзакций повышает скорость записи на 30-50%.



4. Нажмите Сохранить.

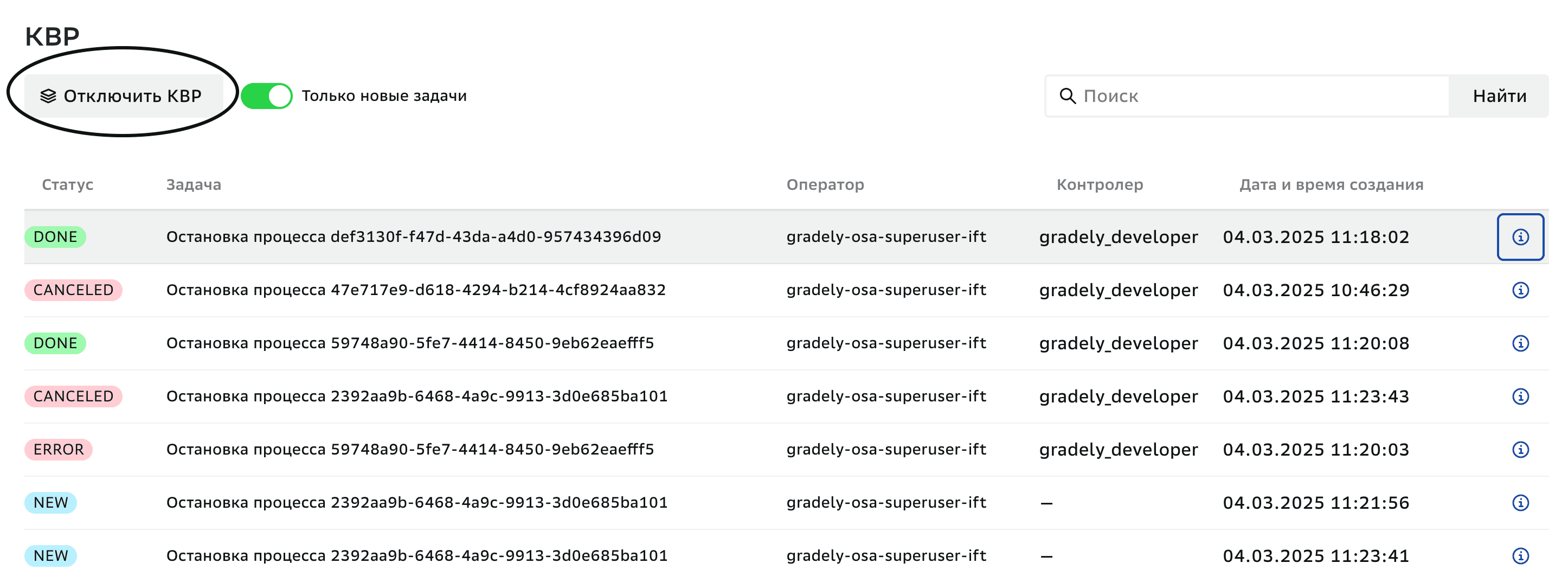

Отключение КВР на 15 минут#

КВР (Контроль Второй Рукой) — это механизм подтверждения операций. Вкладка отображается, если при развертывании приложения был включен КВР (подробнее в «Руководстве по установке», разделе «Установка», «Порядок установки»).

Контроль второй рукой распространяется на остановку процесса и на отключение КВР на 15 минут. Отключать КВР может только администратор с ролью MAINTENANCE_INSPECTOR.

Для отключения КВР на 15 минут:

1. Нажмите на вкладке КВР.

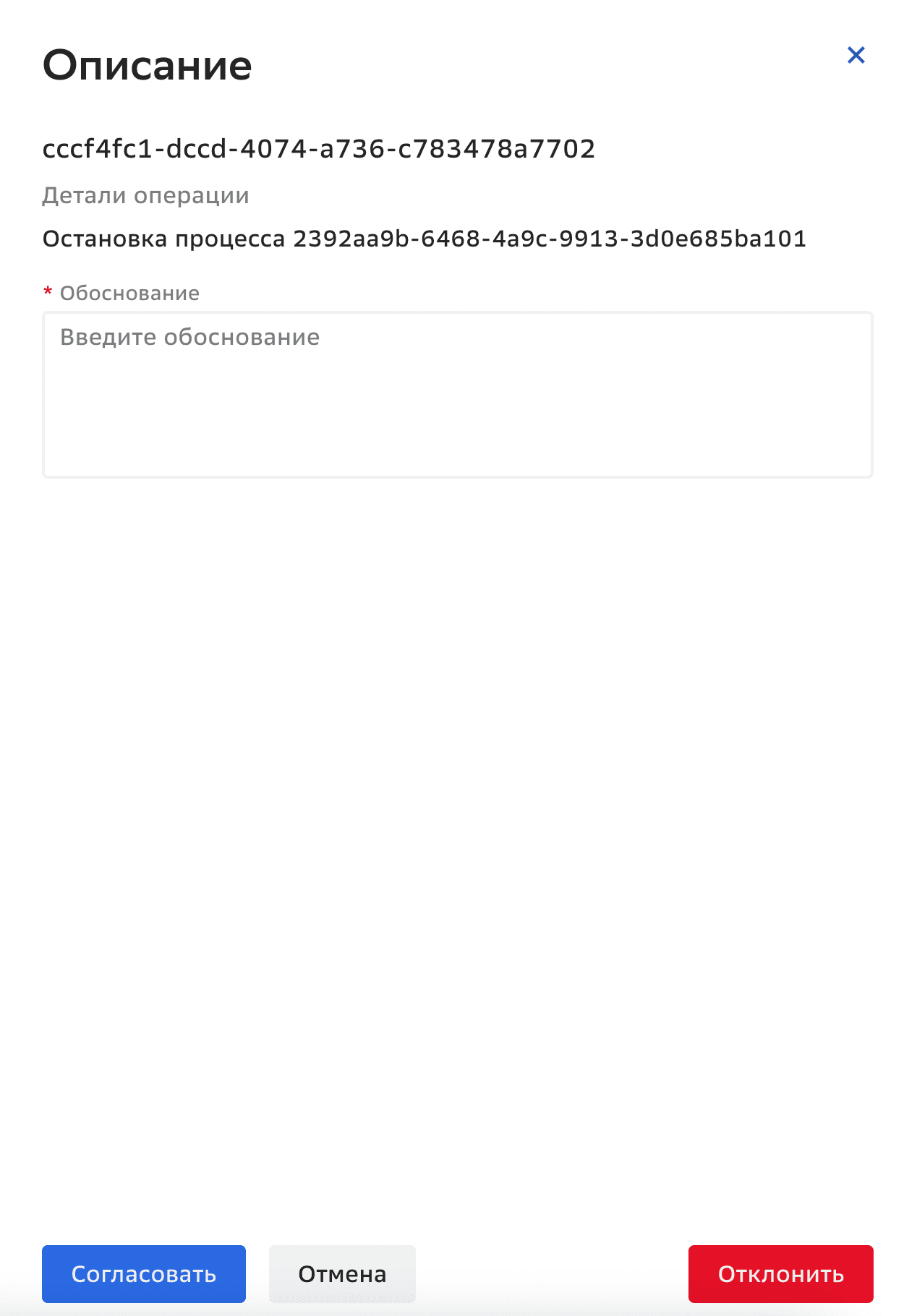

2. Введите обоснование в открывшемся окне Описание.



3. Нажмите Согласовать.

Отказоустойчивость Kafka#

GraDeLy умеет реагировать на сбои Kafka благодаря Kafka client. Для этого установите параметр delivery.timeout.ms: он определяет максимальное время ожидания доставки сообщения от производителя к потребителю.

Чтобы задать параметр delivery.timeout.ms:

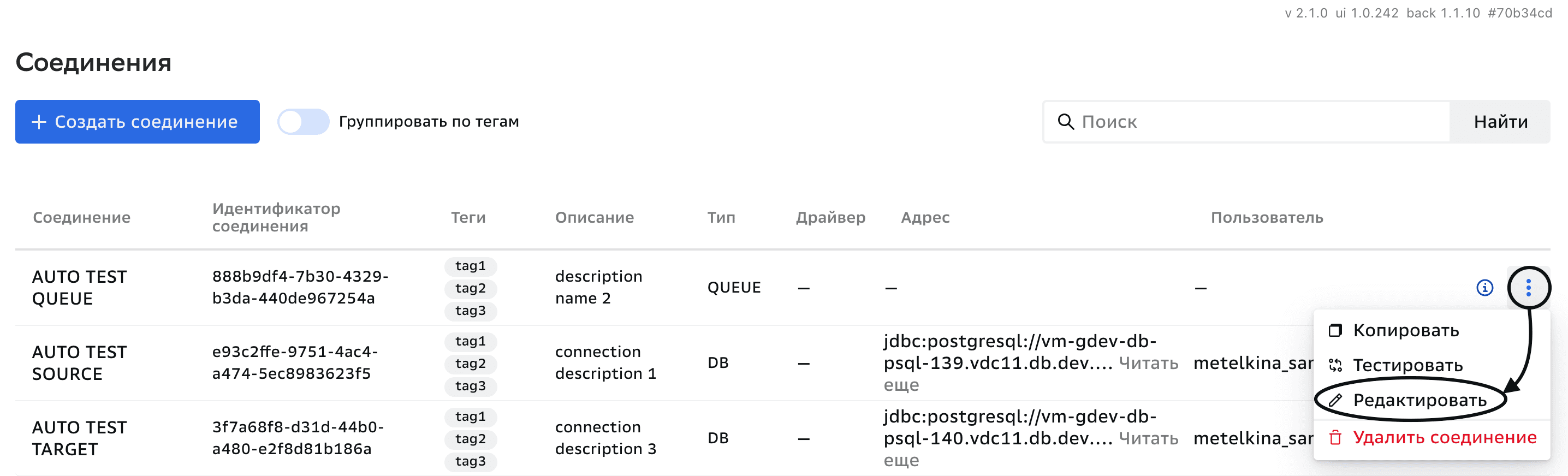

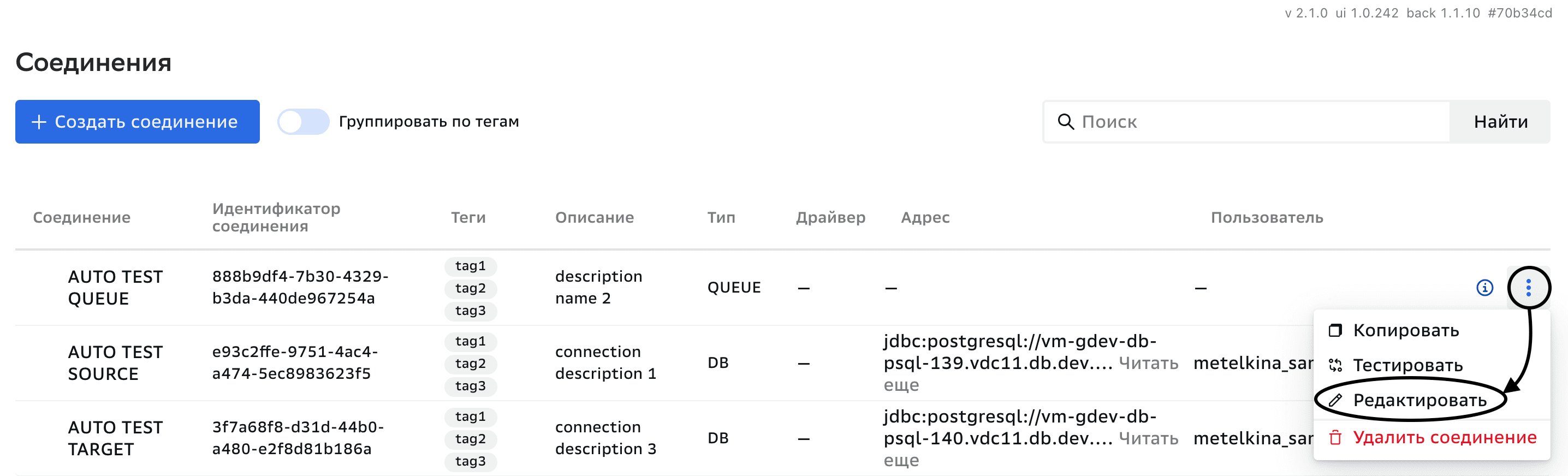

1. Нажмите значок рядом с названием соединения Queue в перечне соединений и выберите Редактировать в открывшемся меню…

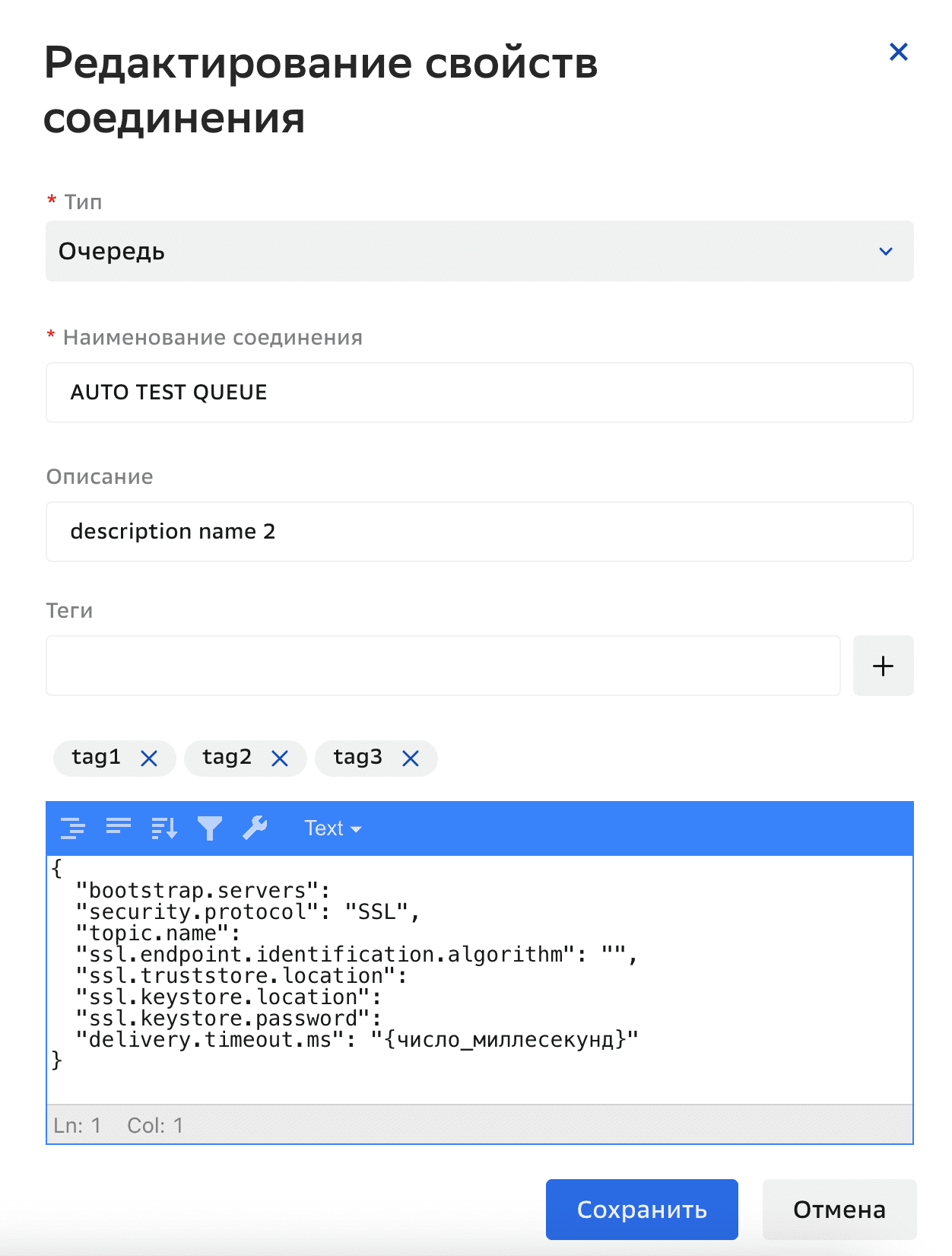

2. Пропишите "delivery.timeout.ms": "{число_миллесекунд}" в поле Опции в открывшемся окне Редактирование свойств соединения.



3. Нажмите Сохранить.
