Просмотр метрик выбранного объекта мониторинга#

В данный сценарий входят следующие сценарии:

Просмотр общей информации об объекте мониторинга на панели мониторинга «Обзор»#

Предусловия#

Перед выполнением сценария оператором с ролью АДМИНИСТРАТОР МОНИТОРИНГА должен быть создан объект мониторинга согласно сценарию «Добавление объекта мониторинга».

Последовательность выполнения#

Для быстрого получения информации об объекте мониторинга воспользуйтесь обзорной панелью:

  1. Перейдите во вкладку Метрики.

  2. Выберите нужный объект мониторинга в списке Объекты мониторинга вспомогательного меню.

  3. Разверните список панелей мониторинга, нажав на нужный экземпляр мониторинга.

  4. Нажмите на дашборд Обзор для открытия в рабочей области панели мониторинга.

Пример интерфейса и описание приведены в разделе «Панель мониторинга «Обзор»».

Результат#

Получилось просмотреть общую информацию об объекте мониторинга на панели мониторинга Обзор.

Просмотр графиков на панели мониторинга «Активность сессии»#

Предусловия#

Перед выполнением сценария оператором с ролью АДМИНИСТРАТОР МОНИТОРИНГА должны быть выполнены следующие условия:

  1. Создан объект мониторинга согласно сценарию «Добавление объекта мониторинга».

  2. Задана БД для подключения в конфигурации объекта мониторинга.

Последовательность выполнения#

Для просмотра графиков мониторинга Активность сессии:

  1. Выполните шаги 1–3 сценария «Просмотр общей информации об объекте мониторинга на панели мониторинга «Обзор»».

  2. Нажмите на дашборд Активность сессии для открытия в рабочей области панели мониторинга.

Пример интерфейса и описание приведены в разделе «Панель мониторинга «Активность сессии»».

Результат#

Получилось просмотреть графики метрик на панели мониторинга Активность сессии.

Просмотр графиков на панели мониторинга «Блокировки»#

Предусловия#

Перед выполнением сценария оператором с ролью АДМИНИСТРАТОР МОНИТОРИНГА должны быть выполнены следующие условия:

  1. Создан объект мониторинга согласно сценарию «Добавление объекта мониторинга».

  2. Задана БД для подключения в конфигурации объекта мониторинга.

Последовательность выполнения#

Для просмотра графиков мониторинга Блокировки:

  1. Выполните шаги 1–3 сценария «Просмотр общей информации об объекте мониторинга на панели мониторинга «Обзор»».

  2. Нажмите на дашборд Блокировки для открытия в рабочей области панели мониторинга.

Пример интерфейса и описание приведены в разделе «Панель мониторинга «Блокировки»».

Дополнительные возможности, реализованные в панели мониторинга Блокировки:

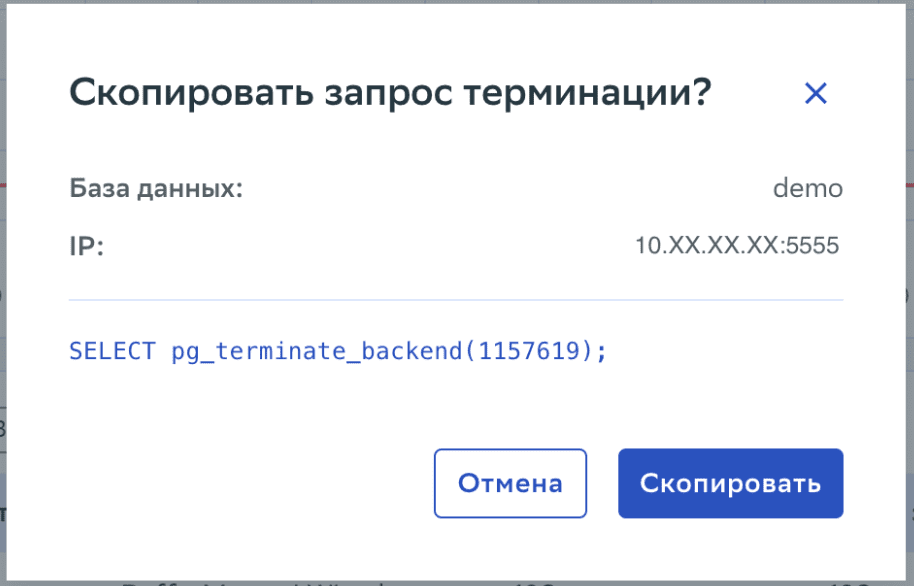

  • Копирование запроса терминации. Нажмите кнопку «Иконка Копирование запроса терминации» в начале строки, чтобы открыть окно:

    Копирование запроса терминации

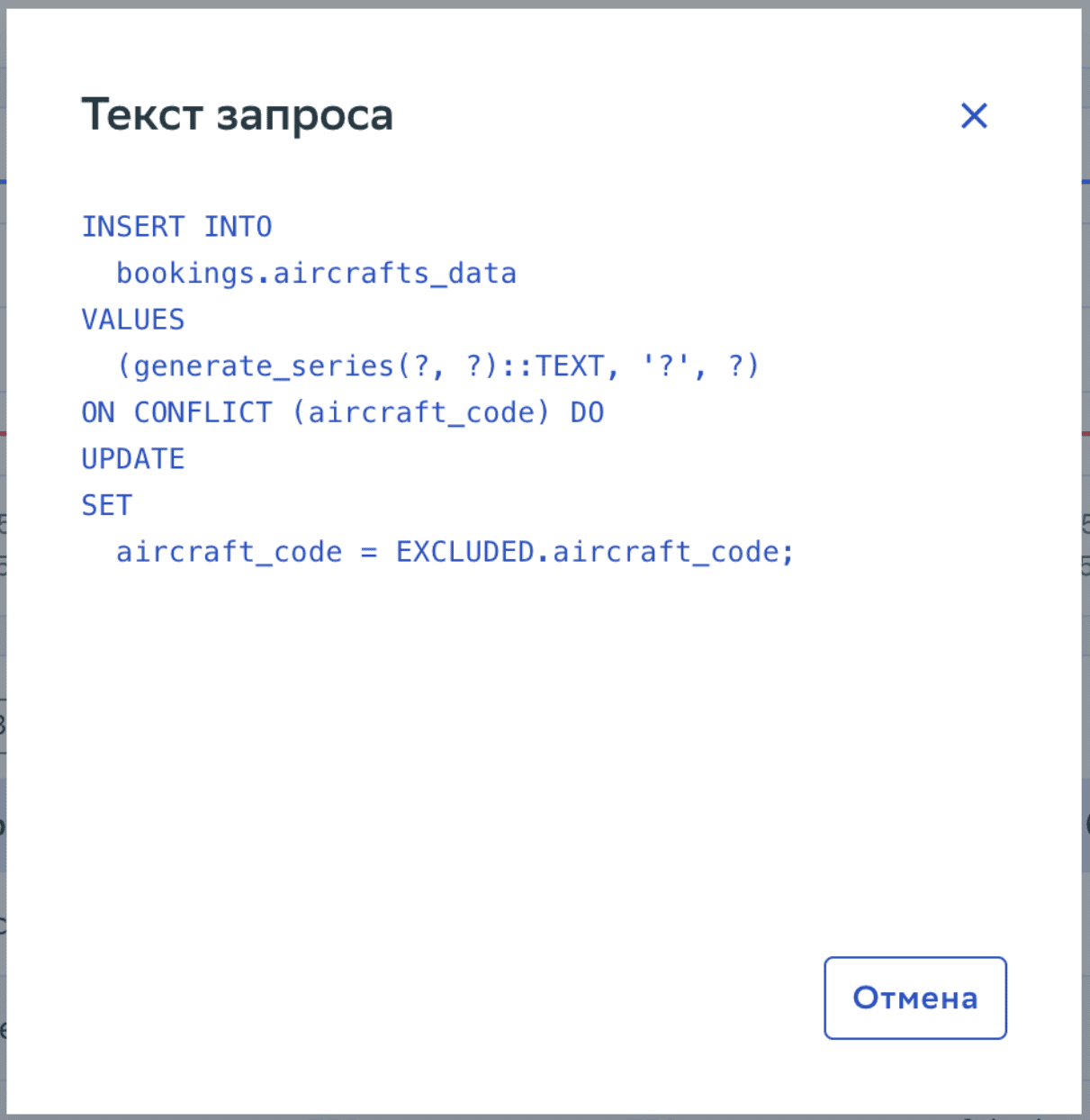

  • Отображение запроса. Нажмите кнопку «Иконка Отображение запроса» в конце строки, чтобы открыть окно:

    Отображение запроса

Результат#

Получилось просмотреть графики метрик на панели мониторинга Блокировки.

Сценарии, доступные при работе с панелью мониторинга «Метрики»#

Сценарии, доступные на панели мониторинга Метрики:

Предусловия#

Перед выполнением сценария оператором с ролью АДМИНИСТРАТОР МОНИТОРИНГА должны быть реализованы следующие предусловия:

  1. Создан объект мониторинга согласно сценарию «Добавление объекта мониторинга».

  2. Выбраны метрики и заданы их пороговые значения согласно сценарию «Настройка метрик объекта мониторинга».

Просмотр графиков на панели мониторинга «Метрики»#

Последовательность выполнения#

Для просмотра графиков на панели мониторинга Метрики:

  1. Выполните шаги 1–3 сценария «Просмотр общей информации об объекте мониторинга на панели мониторинга «Обзор»».

  2. Нажмите на дашборд Метрики для открытия в рабочей области панели мониторинга.

Пример интерфейса и описание приведены в разделе «Панель мониторинга «Метрики»».

Результат#

Получилось просмотреть графики метрик на панели мониторинга Метрики.

Создание пользовательского дашборда и просмотр графиков на панели мониторинга «Метрики»#

Примечание

По умолчанию в Kintsugi установлено ограничение на создание пользовательских дашбордов: не более 20 объектов. Для изменения допустимого количества кастомных панелей мониторинга необходимо обратиться к администратору продукта.

Последовательность выполнения#

Для просмотра графиков на панели мониторинга Метрики:

  1. Выполните шаги 1–3 сценария «Просмотр общей информации об объекте мониторинга на панели мониторинга «Обзор»».

  2. Нажмите на дашборд Метрики для открытия в рабочей области панели мониторинга.

  3. Нажмите кнопку Иконка: Создать, расположенную в верхней части рабочей области рядом с надписью Default – основной вкладкой панели мониторинга Метрики.

  4. Заполните в блоке Дашборд (1) обязательное поле Название дашборда.

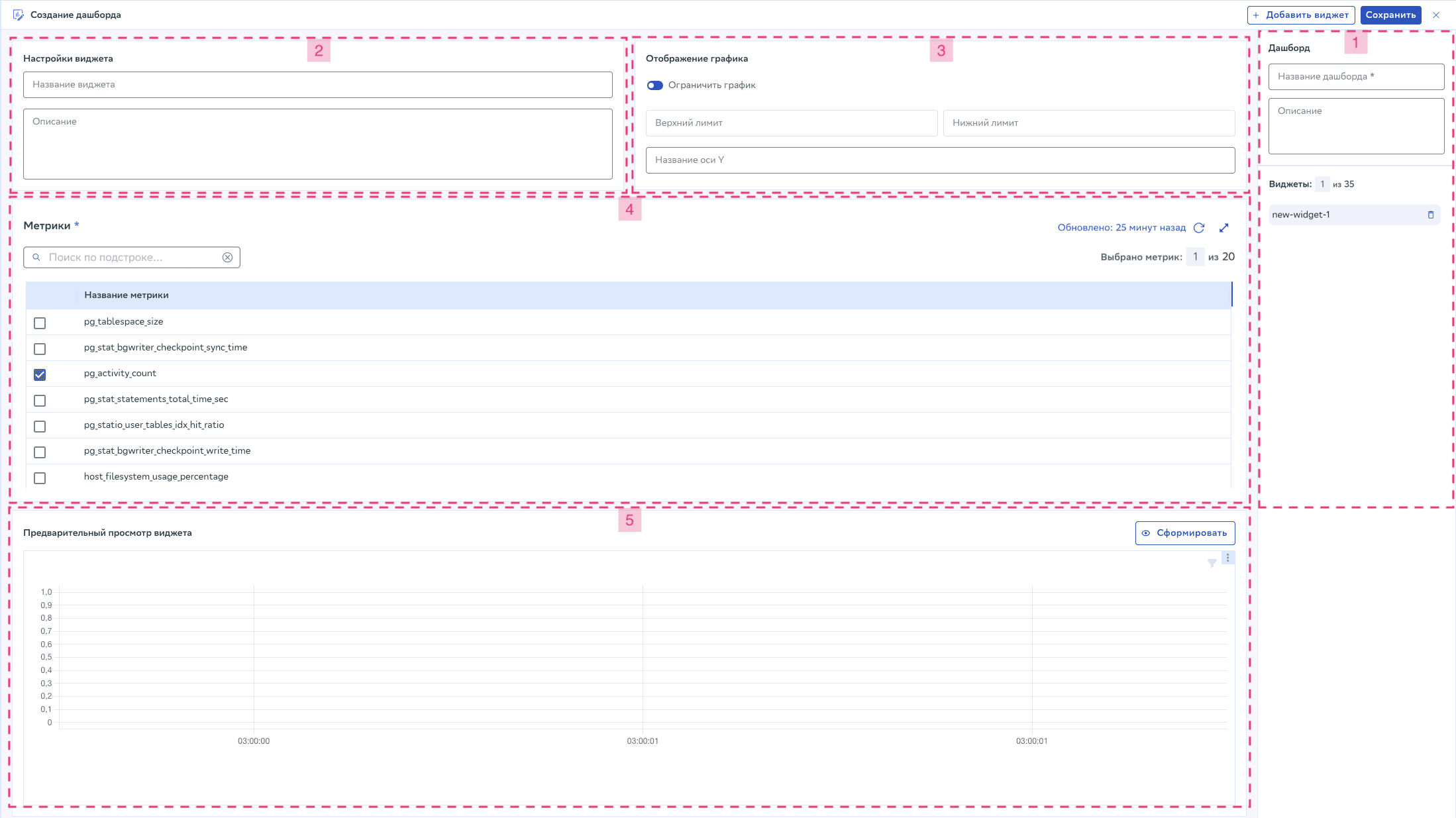

    Пример рабочей области Создание дашборда.

    Создание дашборда

  5. Нажмите кнопку + Добавить виджет.

    Примечание

    В Kintsugi установлено ограничение на добавление виджетов для пользовательских дашбордов: не более 35 виджетов.

  6. Заполните поля Название виджета и Описание в блоке Настройки виджета, при необходимости.

    По умолчанию виджету присваивается имя new-widget с порядковым номером.

  7. Настройте график, при необходимости, для этого в блоке Отображение графика (3):

    • нажмите переключатель Ограничить график и задайте ограничения в полях Верхний лимит и Нижний лимит;

    • заполните поле Название оси Y.

  8. Выберите необходимые метрики (минимум 1) в блоке Метрики (4).

    Примечание

    В Kintsugi установлено ограничение на добавление метрик для одного виджета кастомного дашборда: не более 20 метрик.

  9. Нажмите кнопку Сформировать в блоке Предварительный просмотр виджета, чтобы ознакомиться с полученным виджетом.

  10. Повторите шаги 5–9, если необходимо добавить еще один виджет.

  11. Нажмите кнопку Сохранить.

    Откроется рабочая область созданного дашборда.

Результат#

Пользовательский дашборд создан и выводит данные.

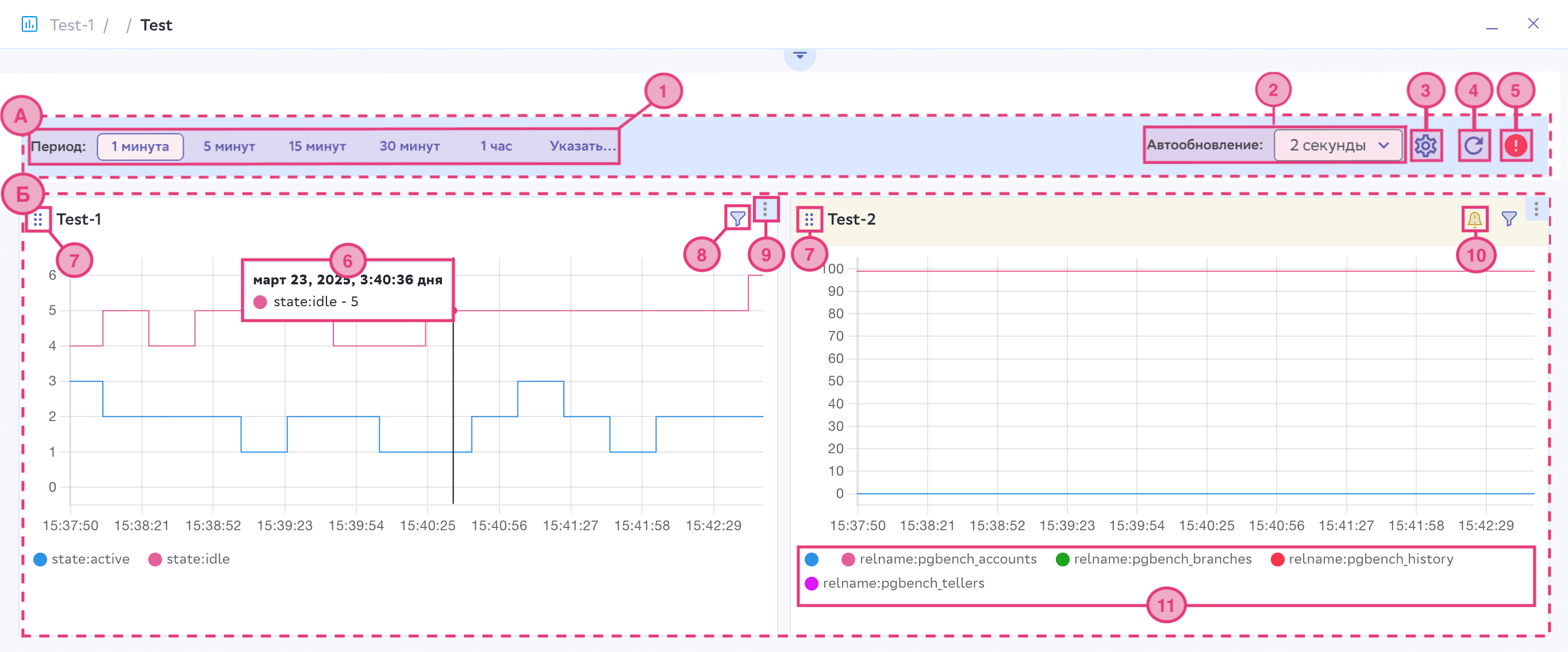

Пример работы пользовательского дашборда.

Пример работы пользовательского дашборда

Примечание

В виджетах возможно интерактивно менять период отображения, для этого зажмите ЛКМ на графике и выделите интересующий диапазон.

Рабочая область делится на две основные части:

  • основные управляющие элементы (А);

  • область размещения виджетов графиков значений мониторинга (Б).

К основным управляющим элементам (А) относятся:

№ элемента

Название

Описание

1

Область Период

Позволяет установить произвольный диапазон для отображения данных (параметр Указать…) или выбрать из предложенных вариантов. По умолчанию период равен 1 минута

2

Поле Автообновление

Предоставляет возможность выбора времени автоматического обновления области размещения виджетов графиков значений мониторинга (Б)

3

Кнопка Настройки

Содержит настройки отображения графиков:
Показывать все значения на графике
Показывать пороги метрик – Выводится в области виджета, у которого заданы пороги предупреждения и/или оповещения
Интерполяция
Для применения настройки нажмите на соответствующий переключатель и затем на кнопку Применить

4

Кнопка Перезагрузка

Позволяет обновить выводимые данные на странице

5

Иконка Ошибка

Выводится в рабочей области только при некорректном заполнении данных объекта мониторинга или в поле Период

6

Кнопка Скрыть/показать панель управления дашбордами

Скрывает/показывает панель управления дашбордами (7)

7

Область Панель управления дашбордами

Содержит:
- кнопку обновления списка дашбордов «Кнопка: Обновить»
- кнопку создания нового дашборда «Кнопка: Создать»
- список доступных дашбордов Метрики. По умолчанию доступен дашборд Defаult

В области размещения виджетов графиков значений мониторинга (Б) пользователю доступны элементы интерфейса:

№ элемента

Название виджета

Описание

6

Информационное окно запроса

В каждой точке графика при наведении курсора выводится информационное окно с датой, временем и текстовым сообщением события

7

Кнопка Перемещения виджета

Для перемещения виджета в рабочей области нажмите ЛКМ и удерживайте на иконке кнопки

8

Кнопка Фильтр

Содержит меню настройки фильтрации по базам данных

9

Кнопка Меню

Открывает меню виджета, где доступны следующие команды:
- Редактировать
- Открыть на весь экран
- Удалить

10

Иконка Пересечение порога предупреждения/Превышение порога оповещения

Иконка Пересечение порога предупреждения выводится в области виджета, у которого задан нижний или верхний порог предупреждения.
Иконка Превышение порога оповещения выводится в области виджета, у которого задан нижний или верхний порог оповещения.
При наведении на иконку выводится информационное окно с перечнем метрик, которые пересекли пороговые значения

11

Легенда

Отображает соответствие цвета графика определенному параметру. При наведении курсора на параметр подсвечивает соответствующий график в окне отображения данных

Важно

Количество пользовательских дашбордов ограничено двадцатью. При создании очередного дашборда в правом нижней части экрана будет выведено сообщение: Количество доступных дашбордов ограничено 20, создать новый невозможно.
